Phoe, dat scheelt mij een hoop lastig werk. Tenminste, als je niks erop tegen hebt b.v. jpg's/png's te delen van dat schema. En hebben ze toevallig 'tzelfde gedaan met de mainboard-versie 2? Ik heb 't origineel grofweg aangepast d.w.z. de IC's die vervangen zijn maar dat lost niet alles op: er zitten aardig wat gaten in dat schema "V2". Ik heb zo'n geval niet dus kan ik niet met doorpiepen erachter komen hoe e.e.a. is opgezet. Of aan de hand van een foto sporen volgen, n.b. met tig via's. Btw: die herziening is wat mij betreft niet zozeer een verbetering, 't levert wat beperkingen op. Ach nou ja, de productie zal wel goedkoper geworden zijn. Je blijft lachen. En de 3 M2200's? Sterk dat die allemaal on the blink zijn, daaraan moet toch wel iets te doen zijn zeker. Anders zonde, toch? De NEBO was bedoeld voor inbouw van 1 drive -zwevend boven 't moederbord met een uitsparing links in de kap- dus kan 't zijn dat er ook maar 1 driveselect op de connector zit, die dan wel op pen 12 te vinden zal zijn met een Shugart-drive gejumperd als nr. 2 (ds1, niet ds0) of een PC-drive als drive B (niet A), beide werkend als drive 1. Tenminste, als ze bij NEBO dezelfde truc als op de M-floppy en M2200 hebben toegepast..
-
Als rechtgeaarde P2000-enthousiasteling probeer ik zo veel mogelijk documentatie bijeen te rapen. Daarbij gaat 't ook om schema's van alle hardware. Dat omdat 't nou eenmaal gaat om oud spul dat zeker weten op een gegeven moment kuren krijgt. En wat doe je dan: gooi maar weg... of wil je de zaak repareren? Bij 't foutzoeken is documentatie zoals 't betreffende schema wel zo handig. Momenteel probeer ik 't schema van 't NEBO-floppyboard uit te vogelen. Waarschijnlijk is dat nergens te vinden (idem van 't moederbord versie 2). In ieder geval twee forumbezoekers hebben zo'n ding. Dus: zou iemand eens willen kijken welk typenummer de aangegeven IC's hebben? De 14-pens links onleesbaar, de 8-pens niks te zien, de 16-pens rechts mogelijk een 82S123. Een scan van beide kanten (600dpi is al wel genoeg) zou wel helpen... Het is allicht ook mogelijk dat zo'n manier van preserveren niemand anders ook maar 1 ruk kan schelen. (?)
-
Niet noodzakelijk al kan 't wat makkelijker zijn om goed bij de nokjes te kunnen met b.v. een klein schroevendraaiertje: 1 aan de ene zijkant en 2 aan de tegenoverliggende kant. Wel is 't opletten dat 't e.e.a. niet breekt -dun plastic!- en ook dat 't veertje niet wegspringt want ga dat dan maar eens terugvinden...
-
Als je daarmee inderdaad bedoelt dat 't niet een folie-exemplaar is maar de veel betere met ingesoldeerde mechanische toetsen (verguld veertje) dan heb ik er nog wel enkele. Toetsen, bedoel ik. Maar ik heb eens geconstateerd dat een haperende toets last had door 't rubberen koolstofcilindertje: 't contact op 't pinnetje was onvoldoende c.q. weg. Dat valt te verhelpen, ik hoefde enkel maar 't cilindertje wat aan te duwen.
-
Nou vooruit dan. Met de opmerking: geen garanties... dat 't allemaal klopt. Ik heb in wat bronteksten (tekstbewerkers, familiegeheugen, flexbase...) zitten spieken: die zijn in de gauwigheid gezien allemaal gericht op de printerpoort. Onder Basic is 't niet zo'n probleem, 't is misschien al voldoende 't adres in de pointer op #60C6 te veranderen in 't adres van een eigen parallel-"sendbyte"-routine (ergens bovenin 't geheugen b.v.). V.w.b. andere modules (cartridges...) ziet 't ernaar uit dat 't aan de arme bezitter van een parallelinterface wordt overgelaten die module(s) dan maar te wijzigen... Zie ook bijgaand bestandje "IOports.asmz", daarin staan achteraan wat poortnummers die her en der voorkomen (#4x, #6x b.v.). BasicRAM.asmz BIOSadres.asmz BIOSRAM.asmz IOports.asmz Aanvulling: in Text2000 kan je kiezen tussen printerpoort of parallelinterface (MiniWare).
-
Bijgaand blokje bytes heb ik geplukt uit een floppy-image; het is 't Basic-gedeelte van P2000backupload (gevolgd door 5 nullen en de 1e instructie van 't machinetaal-blok). Dus @blanka, als je er werk van wil maken zal je allicht moeten letten op de POKE-adressen na 't assembleren van de i.v.m. de printerpoort aangepaste routines: er kunnen aardig wat instructies weg (CTC en SIO) en er komen er ook wel een aantal bij. Of je wacht op de door ondergetekende afgewerkte en naar 't PPP en 't HCM (als die belangstelling hebben) te versturen map (+/- 1.3GB). backupload.bin
-
- Klopt, naar resp. van PC. Bedoeld voor de laatste volledig bestukte en werkende versie van de M2200 (de jouwe werd nog niet eens opgemerkt door de BIOS). Dus als je de printerpoort wil gebruiken dan zal je e.e.a. moeten aanpassen, b.v. de routine "sendbyte". Enz. - "orgadres #6740" duidt erop dat ik 't bedoeld kan hebben voor gebruik onder Basic, ja. Die 2 progamma's heb ik wel ergens staan denk ik maar ik kan er niet aan: m'n 2 T's hebben ietwat een voedingprobleem dus ze staan nog niet in de PC-map...
-
- Aha, mooi zo. En, met welk(e) floppyboard(s) werk je dan? - Al eens eerder gepost (voor wie ook weer...); evt. heb je wat eraan: P2000backupload.asmz P2000backdownload.asmz
-
Philips P2000T floppy controller
cancom reageerde op het topic van HereBeDragons in Games & Consoles
First, you have to get a "floppy" (either a physical or virtual one) with JWS-DOS on it. Only then the floppycommands become active. You can get this DOS e.g. from: https://github.com/p2000t/software/tree/main/disks Beware though, these files are incorrect: you have to copy track #2 to track #1 (the third 4K-block to the second block). If you don't the P2000 will keep resetting (because track #1 is empty). To learn about the extra commands (yep, in Dutch): https://github.com/p2000t/documentation/blob/main/software/JWS.pdf This pdf is about version 3 while the DOS is version 5. I don't even exactly remember the differences, so go nuts trying it out. -
De vraag is of je er wat aan hebt want ik heb er sindsdien niets meer aan gedaan qua commentaar en vooral labels maar alla, zie maar. BasicNL1.1A2.asmz Dat is gewoon platte tekst (Windowsformaat CRLF, UTF8).
-
Nogal eenzijdige kijk op de P2000T (die geen spelcomputer is). En reclames zijn tegenwoordig onvermijdelijk blijkbaar... Zonder slot1-programma (er zijn er meer dan 17) niks kunnen is al niet waar trouwens: tape met naam.PGM heb je ook nog (ok, behalve Ghosthunt niet veel meer). Maar goed hoor, ik kan 't een groentje vergeven. Als je een fan bent kan je altijd nog wel bijleren. Opvallend ook wel hoe vaak die knul zat te aan/uit- en resetten: is niet altijd nodig.
-
Blijkbaar heb je geen manual gevonden maar misschien helpt bijgaande pdf je op weg. Dat interface is inderdaad dat van de PTC. Star gemini-10X.pdf
-

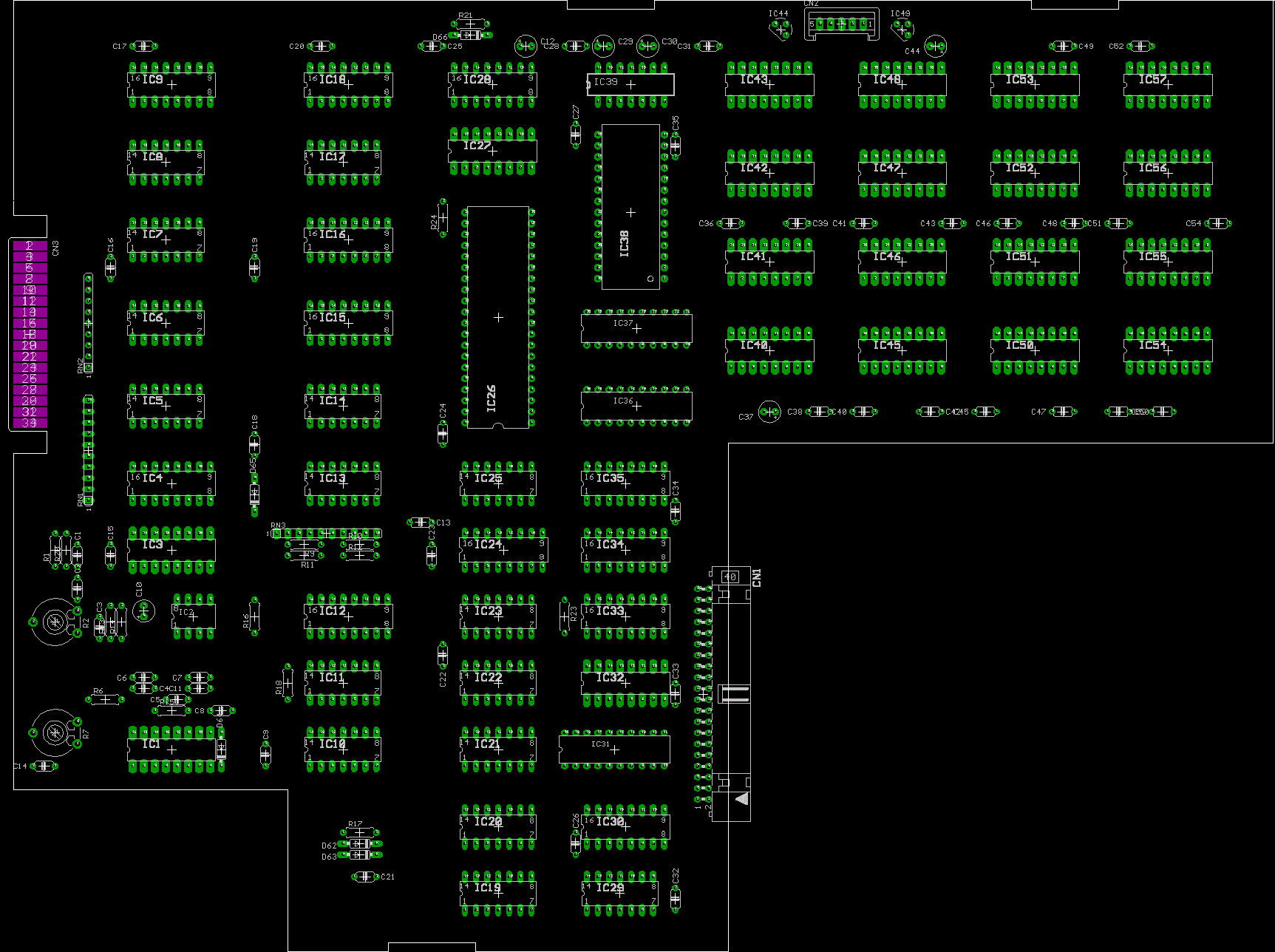

Welkom in de P2000-wereld. 1) Jawel, de geheugenchips werken op +12, +5 en -5V (vandaar de 79L05). Je kan ze vervangen door een type dat alleen +5 nodig heeft, typenummer weet ik zo gauw niet; google 16k*1 2) dat 8203 slaat waarschijnlijk op 't M-floppyboard (die M staat voor de P2000M, zitten er 2 instelpotjes op?) en daarop zit 'tzelfde geheugentype Tips voor een kant-en-klare voeding: nou nee...
-

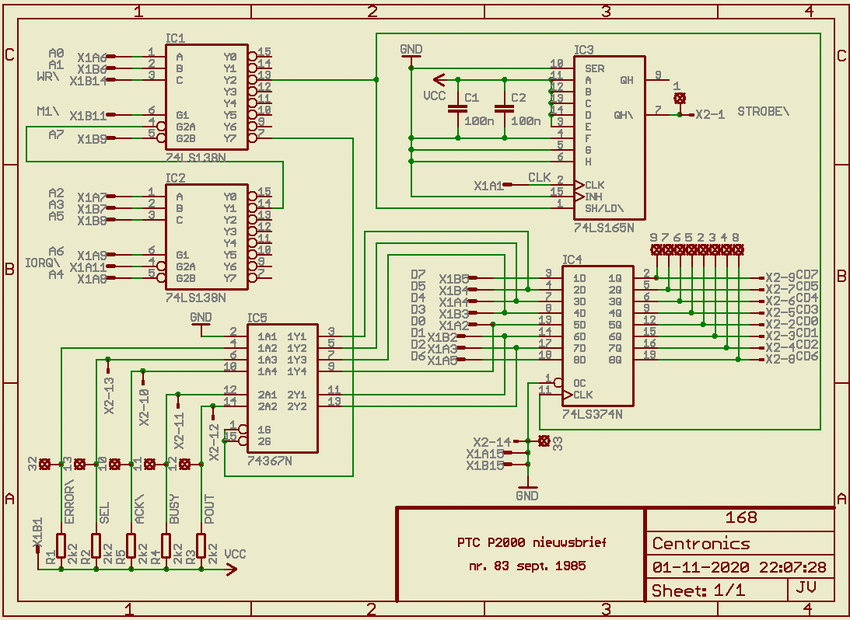

Voeding voor wat?! Poortadres 199 (#C7) is ongebruikelijk/onwaarschijnlijk voor een interface in slot 2. Probeer voor output adres 70 (#46) en voor de printerstatusbits input adres 71. D.w.z. als dat interface 't PTC-ontwerp is (mogelijk is die van MiniWare/Sanecal identiek). Zijn de IC's 2* 74x138, 1* 74x165, 1* 74x367 en 1* 74x374? Dan gelden genoemde adressen.
-
Je zal eerst eens zeker moeten weten welk interface die printer heeft en daarna ook nog welke commando's 't ding kent. Ik vermoed dat die 1436 vergelijkbaar is met mijn Star Gemini 10X, ook een 9-pins dotmatrix impact met commando's in het formaat ESC x (Epson denk ik). Op de M2200 heeft Centronics niks te maken met RS232 (of RS422/485), 't gaat simpelweg om 8 bits uit via een 74x273 en 5 bits in via een 74x244, plus nog strobe uit, en dat met 4 eigen poortadressen. Dat betekent een dikkere kabel dan serieel: minstens 15 aders. V.w.b. die bewuste M2200: de BIOS "zag" die totaal niet, om te beginnen dus 't geheugen niet (en dan kan er verder ook niks meer zijn). De vraag is, als de voeding netjes dicht in de buurt van 5V zit, of 't alleen gaat om de signalen die met 't geheugen te maken hebben of dat er helemaal niks werkt dus evenmin de IO. Eerste werk is nagaan of 2 signalen wel aankomen waar ze moeten zijn: MRQ\ en RAMS2. Plus RD\ en WR\. Als die in orde zijn dan kijken naar adresbus en databus. 1e verdachten: connectors/soldeerpunten en de buffer/drivers.
