Harrie

Photoplay werkt touch niet van

Recommended Posts

Hoi Hoi.



Blij dat er een forum is van Photoplay...

Ik heb sinds gisteren en photoplay spirit 2.1

Dat staat er tenminste op de kast.

Als ik de machine start komt er een beeld met IGO4, maar ik kan op geen enkele manier de touch aan de gang krijgen

Het groene ledje op het touch printje brand wel.

Nu denk ik dat er een andere computer in zit dan origineel. Hij zat er ook maar lala ingeschroefd.

Ik heb ook 1 usb stekker over, terwijl de pc geen usb heeft.

 Het is zeker niet het door iedereen genoemde 6vwe board.



Tijdens het opstarten staat er ook dat er een mmx 133 mhz processor in zit.

Daaronder staat smart 2000.



kan ik de bios gewoon naar default zetten? of raden jullie mij dat af?



Pls help

Share this post


Link to post
Share on other sites
33 minuten geleden, Harrie zei:

Hoi Hoi.



Blij dat er een forum is van Photoplay...

Ik heb sinds gisteren en photoplay spirit 2.1

Dat staat er tenminste op de kast.

Als ik de machine start komt er een beeld met IGO4, maar ik kan op geen enkele manier de touch aan de gang krijgen

Het groene ledje op het touch printje brand wel.

Nu denk ik dat er een andere computer in zit dan origineel. Hij zat er ook maar lala ingeschroefd.

Ik heb ook 1 usb stekker over, terwijl de pc geen usb heeft.

 Het is zeker niet het door iedereen genoemde 6vwe board.



Tijdens het opstarten staat er ook dat er een mmx 133 mhz processor in zit.

Daaronder staat smart 2000.



kan ik de bios gewoon naar default zetten? of raden jullie mij dat af?



Pls help

Welkom op Retroforum!



Dit is een retroforum, dus ook over Photoplay, maar niet exclusief ;)

Maak eens wat foto's van je kast, aansluitingen, pc etc.

In een Spirit 2.1 heeft volgens mij de webcam USB, IGO gebruikt die niet, dus die heb je niet nodig.



Vermoedelijk zijn de biosinstellingen gereset door een lege batterij en staan nu de com/irq etc. instellingen niet juist.

Share this post


Link to post
Share on other sites

Hallo Djkoelkast,

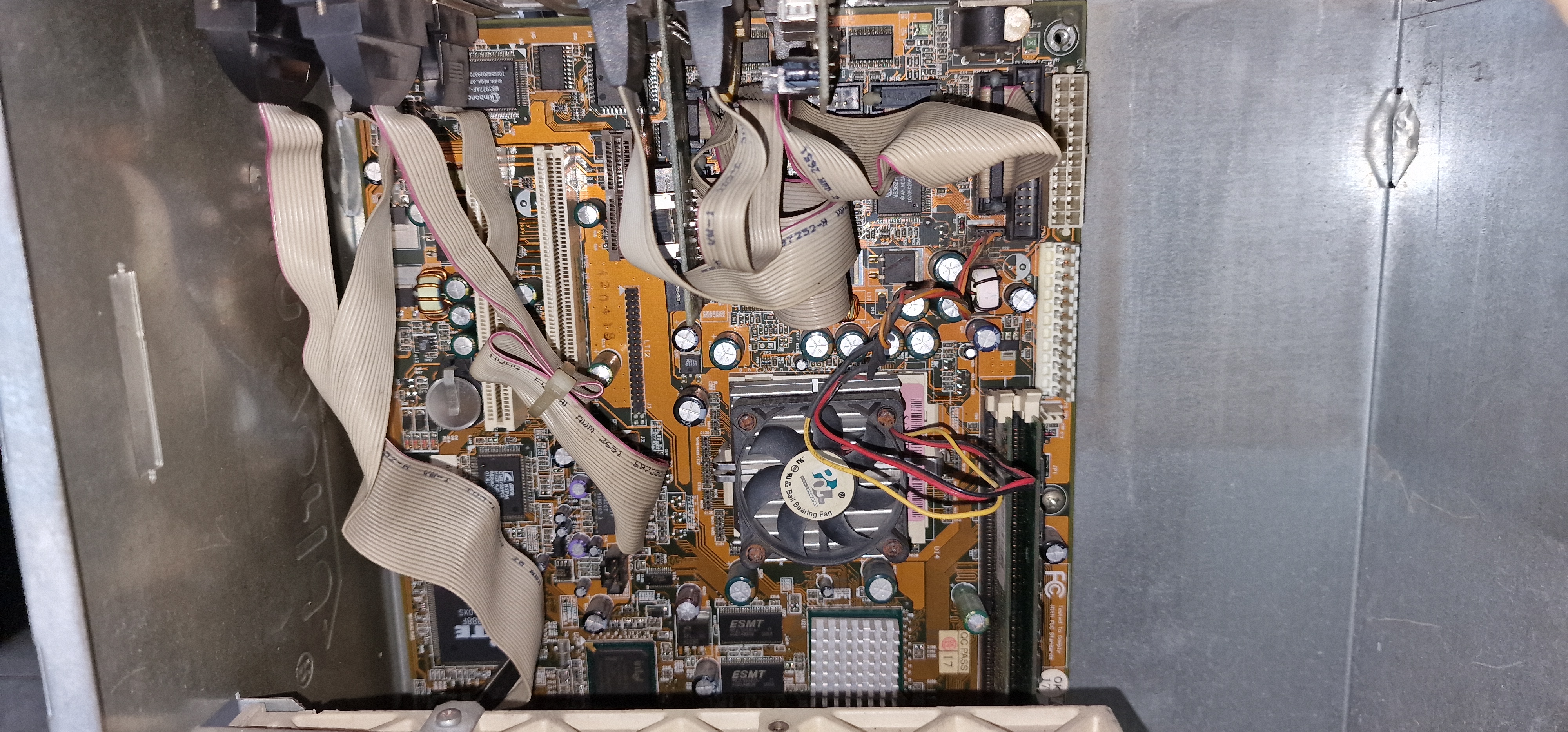

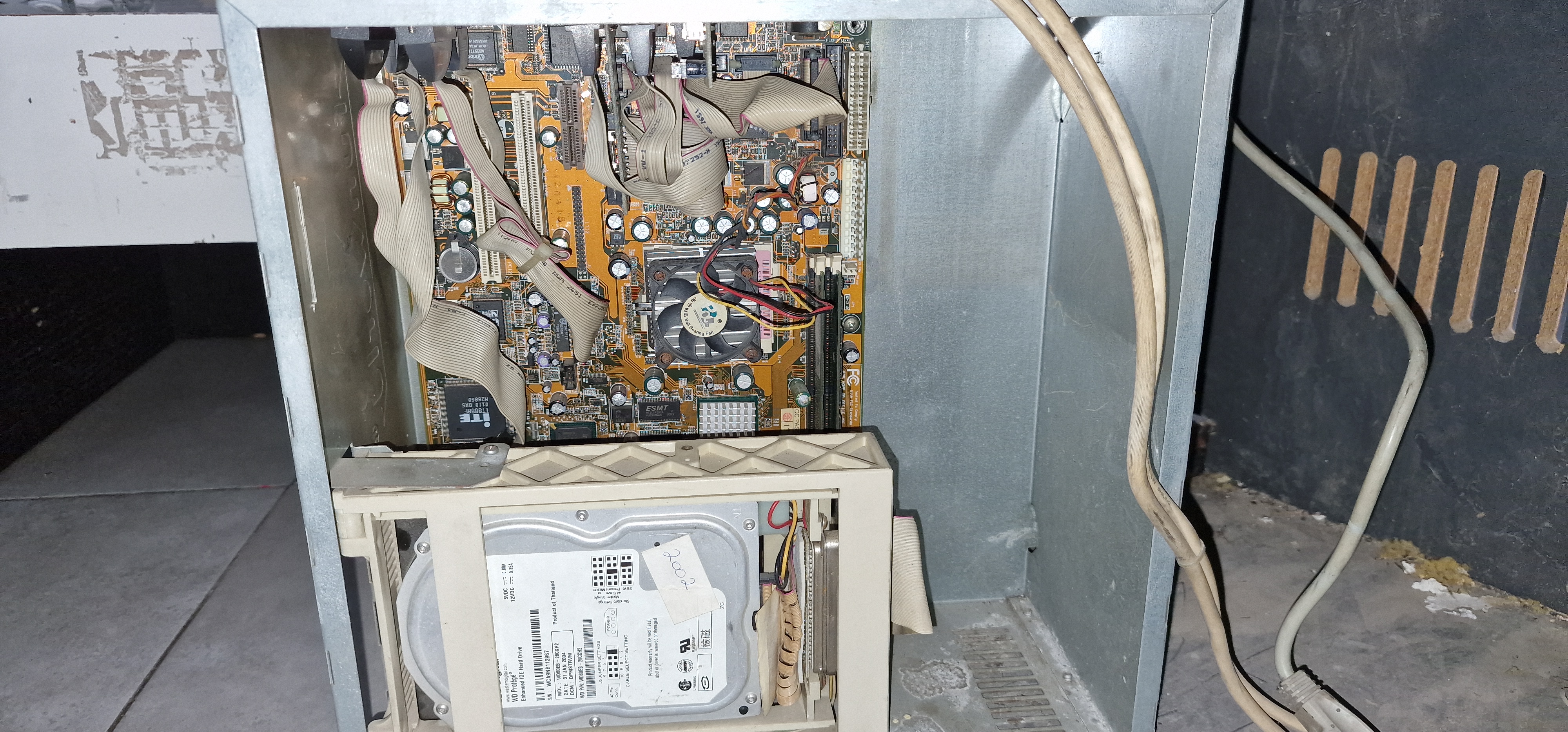

Zoals verzocht stuur ik een aantal foto's mee van de bios instellingen en een foto van het moederbord wat er in zit. De I/O instellingen had ik al gevonden op het forum.

Het ledje van de touch brand altijd, ook las ik het scherm aanraak...klopt dat ?



IMG_0806.jpg.b1cf91d2dc6f0c1699a6d942cd71ae1a.jpgIMG_0805.jpg.5db2caca65646e2237cca82314d7cada.jpgIMG_0802.jpg.cd74631a1eabe4fb920ff23b5bb3d178.jpgIMG_0801.jpg.9583491f81bcaa9094fe2598ad5554aa.jpgIMG_0800.jpg.0bf11e93b1857282137515f02abcabae.jpgIMG_0799.jpg.b04864de612db71d6fc6277cee794621.jpgIMG_0798.jpg.4dd8a464ea746289e068d3ff0c09d070.jpgIMG_0797.jpg.ed9be10fbbf247cf71d006dea35090fb.jpgIMG_0796.jpg.beaa7d7612602c217bdc71bd9f71fe5f.jpgIMG_0795.jpg.5847a2a65460da41a06fa999c968e308.jpgIMG_0794.jpg.cc1213378069d212b75a6d7f199cd8da.jpgIMG_0793.jpg.420960183f0c367e64986118db94be6d.jpg

Share this post


Link to post
Share on other sites

Hoi DJ.



Zo beter?  Ik heb zojuist de bios in default gereset. Maakt niets uit qua werking.



Gr Harrie














Share this post


Link to post
Share on other sites

Goedemorgen...

Naar boven had ik al geprobeerd...

Ook links van de dongle zit nog een com poort...deze geeft ook geen verbetering.



Is er een programma om te testen of het touch gedeelte goed werkt.



als ik de photo play opstart gaat op het touch printje een ledje knipperen.

zodra ik eenmaal het scherm aanraak blijft dit groene ledje constant aan.

Na het losnemen van de com kabel knippert het ledje weer tot ik het scherm een keer aanraak.





Share this post


Link to post
Share on other sites

dit vond ik op de elo site.    http://media.elotouch.com/pdfs/manuals/intelli.pdf



IntelliTouch Serial Controllers The IntelliTouch serial controllers have one green diagnostic LED.

Following power on, the controller performs a short self-test, where the LED stays lit.

After the self-test, the LED flashes once per second, indicating normal operation.

The self-test results are displayed by most Elo driver software.

During normal operation, the LED also indicates controller/host communication is in progress.

When the touchscreen is touched, the LED should light continuously, then return to the normal flash rate.

If the host does not remove the packet from the controller, the LED will stay lit.

The LED will also stay lit without a touch if the touchscreen or cabling is disconnected or not functioning.

If the LED flashes about two times per second, a warning error condition is indicated, such as improper communication from the host. Suspect an invalid command sequence from the host.



Het lijkt er dus sterk op dat de pc de signalen niet ontvangt.







Edited by Harrie
invoegen lokatie pdf

Share this post


Link to post
Share on other sites

Ik had de HDD in een andere pc, let wel, zonder enige vorm van Windows erop.

Geboot vanaf dos 6.22 bootdisk

Op de HDD een file op gezet van de Elo site genaamd comdump.exe



Na het terugplaatsen van de harddisk werkte het touchscreen spontaan, maar nadat ik alles weer gefatsoeneerd had en dichtgebouwd weer geen touch.

Met de spatiebalk in PTS dos beland en het comdump programma gestart met de variabelen comdump 3 9600 3

Volgens de diagnose beschrijving van Elo komt er wel degelijk een touch signaal op compoort 3 binnen 9600 baud en IRQ3



Maar op de een of andere manier kan de originele software er niet mee overweg.

De init instellingen van de elo touch op de hdd staan ook op 3 9600 3.



Wie helpt mij verder?



Share this post


Link to post
Share on other sites

Probleem opgelost



Het bleek dus een kapotte compoort 3 te zijn.

Nu het touchscreen op compoort 4 aangesloten.

In de instellingen van Touch.ini ipv 3 9600 3 nu ingevuld 4 9600 4 (poortnr. baudrate. IrQ)



Alles werkt nu naar behoren, waarschijnlijk krijg ik een fout als ik via een modem contact zou willen maken, maar die optie zal wel nooit gebruikt gaan worden... als het nog zou werken bij Funworld.



In ieder geval wel veel geleerd over deze machines.

Nog 1 vraagje rest er, de dongle is aangesloten op een zogenaamde I/O poort , lijkt op een paralelle aansluiting, maar is dit hoogstwaarschijnlijk niet. Werkt de dongle ook op een printerpoort of??



thx to @djkoelkast voor zijn hulp.

Share this post


Link to post
Share on other sites
Op 23-9-2019 at 19:03, Harrie zei:

@T42 ???



ik dus

je pc is van een verkeerde protoplay dat gaat niet werken.
als die verder goed is kun je die eventueel bij mij inruilen (pc) of zelfs een photoplay heb er meerdere te koop staan.

Share this post


Link to post
Share on other sites
1 uur geleden, Harrie zei:

Probleem opgelost



Het bleek dus een kapotte compoort 3 te zijn.

Nu het touchscreen op compoort 4 aangesloten.

In de instellingen van Touch.ini ipv 3 9600 3 nu ingevuld 4 9600 4 (poortnr. baudrate. IrQ)



Alles werkt nu naar behoren, waarschijnlijk krijg ik een fout als ik via een modem contact zou willen maken, maar die optie zal wel nooit gebruikt gaan worden... als het nog zou werken bij Funworld.



In ieder geval wel veel geleerd over deze machines.

Nog 1 vraagje rest er, de dongle is aangesloten op een zogenaamde I/O poort , lijkt op een paralelle aansluiting, maar is dit hoogstwaarschijnlijk niet. Werkt de dongle ook op een printerpoort of??



thx to @djkoelkast voor zijn hulp.

ow serieel foutje van mij dacht dat je 2.1 met usb touchscreen had ;) mooi dat het werkt!!

dongel is printerpoort.
