djkoelkast Posted February 14, 2019 Share Posted February 14, 2019 Wel heel tof spul! Quote Link to post Share on other sites
Integra Posted February 15, 2019 Share Posted February 15, 2019 Vlakbij Keulen? Doe in dat geval Thomas de groeten Denk je wel om het gewicht? Ik heb behoorlijk moeten zoeken om een geschikte bus.... De meesten hebben een erg beperkt laadvermogen. Quote Link to post Share on other sites
Minuteman Posted February 15, 2019 Author Share Posted February 15, 2019 (edited) Ik zal Thomas de groeten doen inderdaad, 3 locaties maar liefst. (ik weet alleen niet van wie ik de groeten moet doen ) Het busje heeft een laadklep en alsnog 650kg laadvermogen, daar kan wel wat in. Het zou een 52 zijn, een halve 52 en een sloop 51 dus qua gewicht ook nog niet te gek. Edited February 15, 2019 by Minuteman Quote Link to post Share on other sites
Integra Posted February 16, 2019 Share Posted February 16, 2019 650kg... Da's niet heel veel. Een complete 52 zit over de 300 kilo. De 51 compleet (afhankelijk van configuratie) tussen de 250 en 300 kilo. Quote Link to post Share on other sites
Minuteman Posted February 16, 2019 Author Share Posted February 16, 2019 2 x een 52 en een 51 uit elkaar in onderdelen. Quote Link to post Share on other sites
Integra Posted February 16, 2019 Share Posted February 16, 2019 Zal wel gaan Quote Link to post Share on other sites
djkoelkast Posted February 16, 2019 Share Posted February 16, 2019 Denk ook wel dat dat goed komt zo Quote Link to post Share on other sites

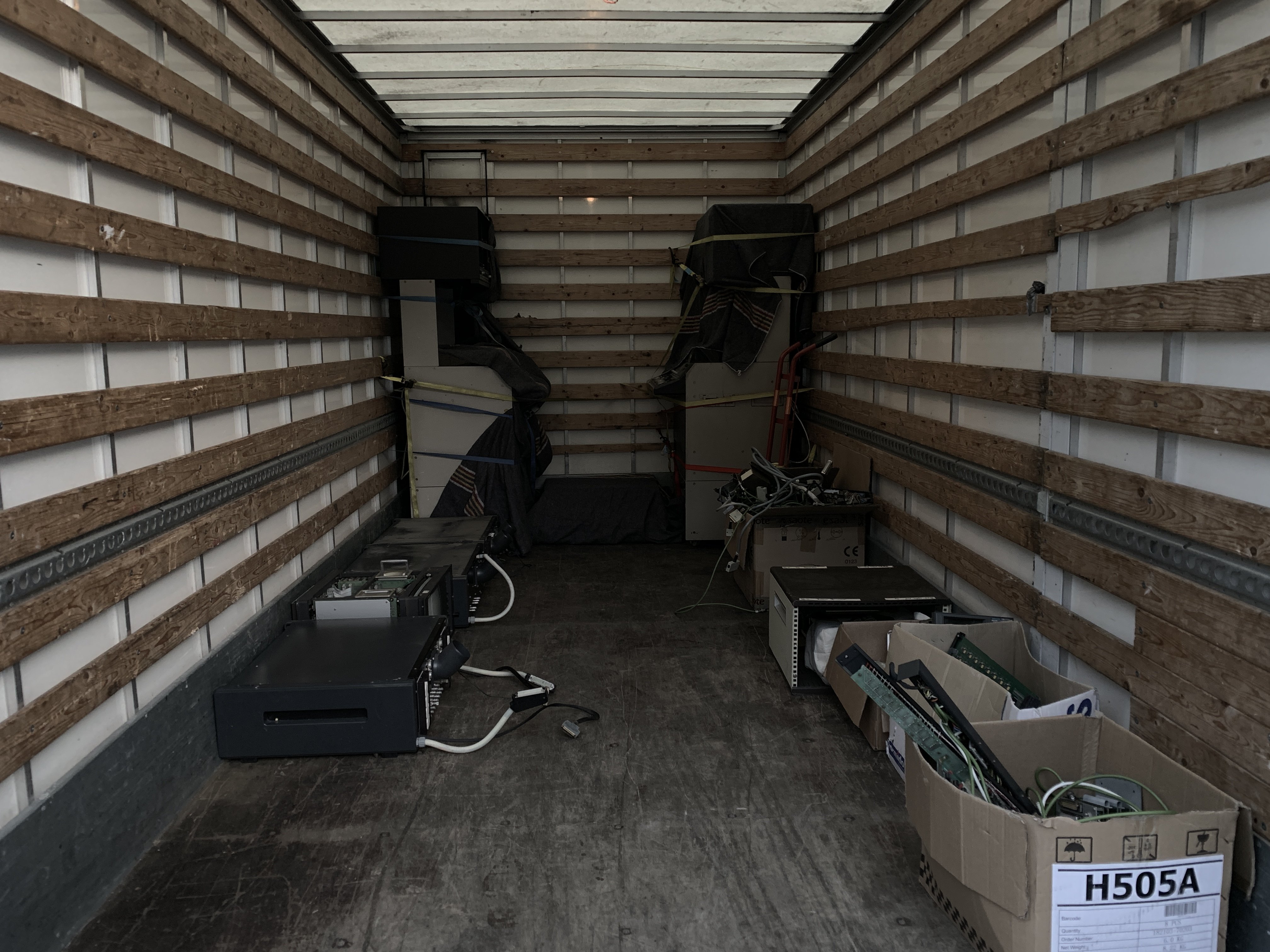

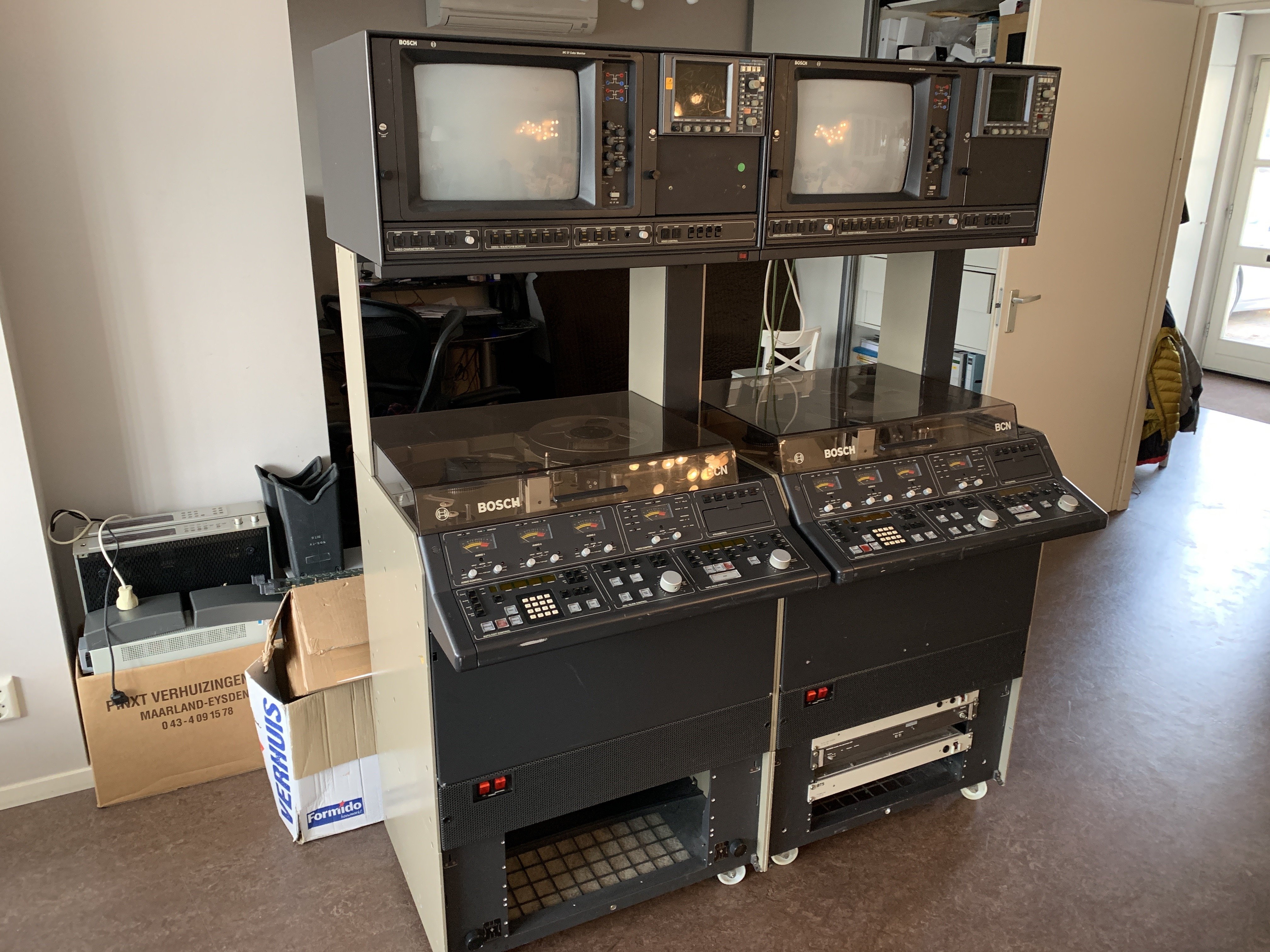

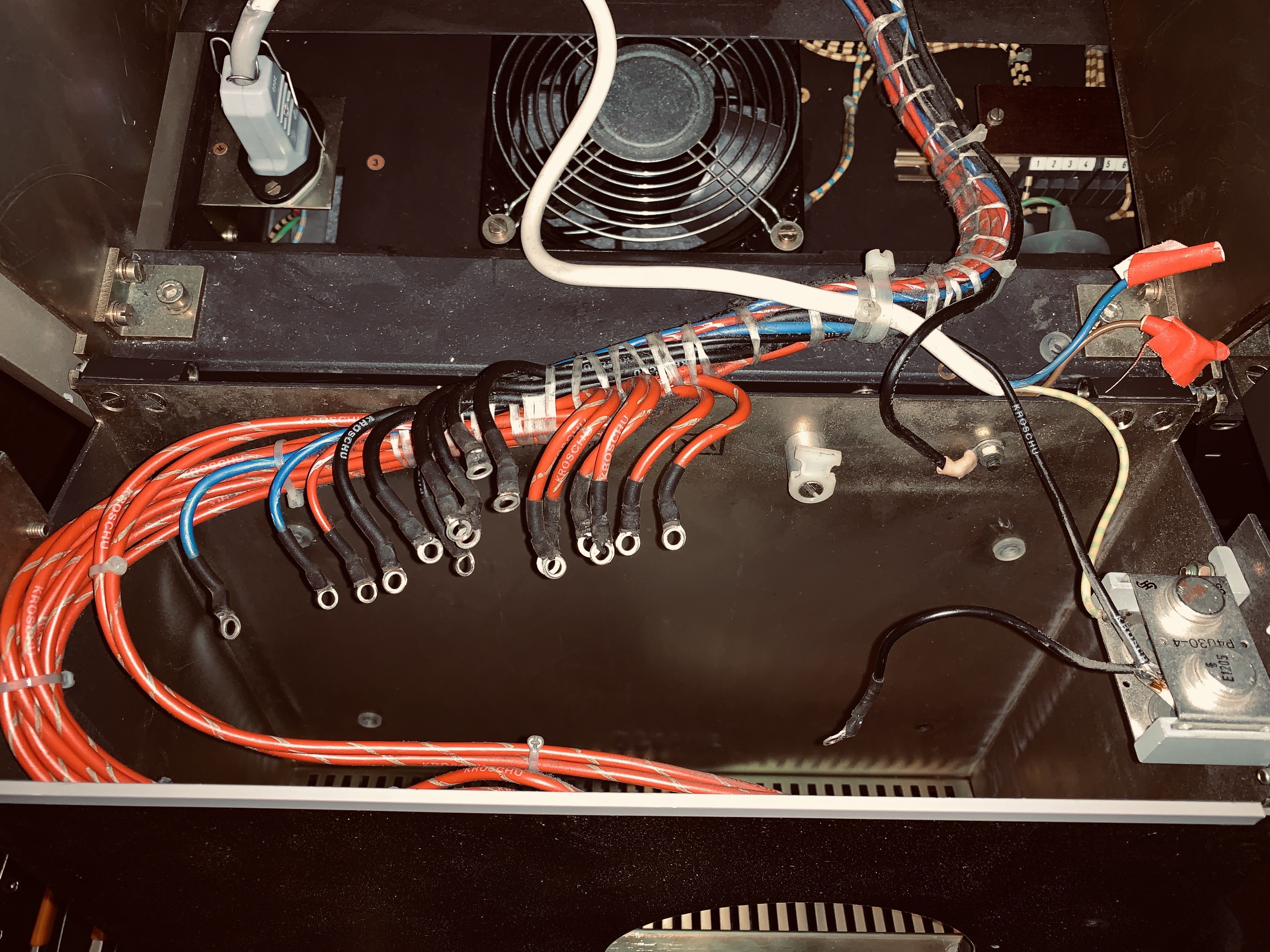

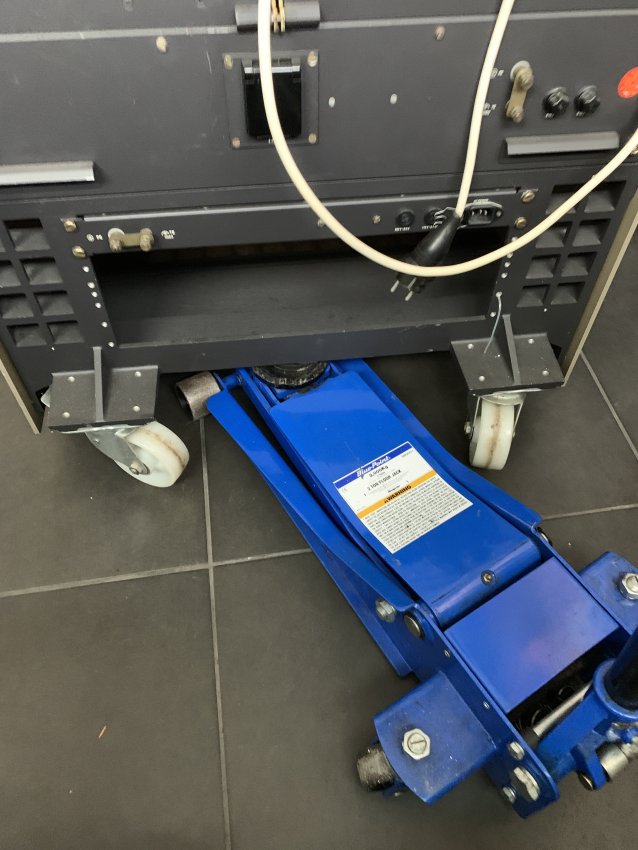

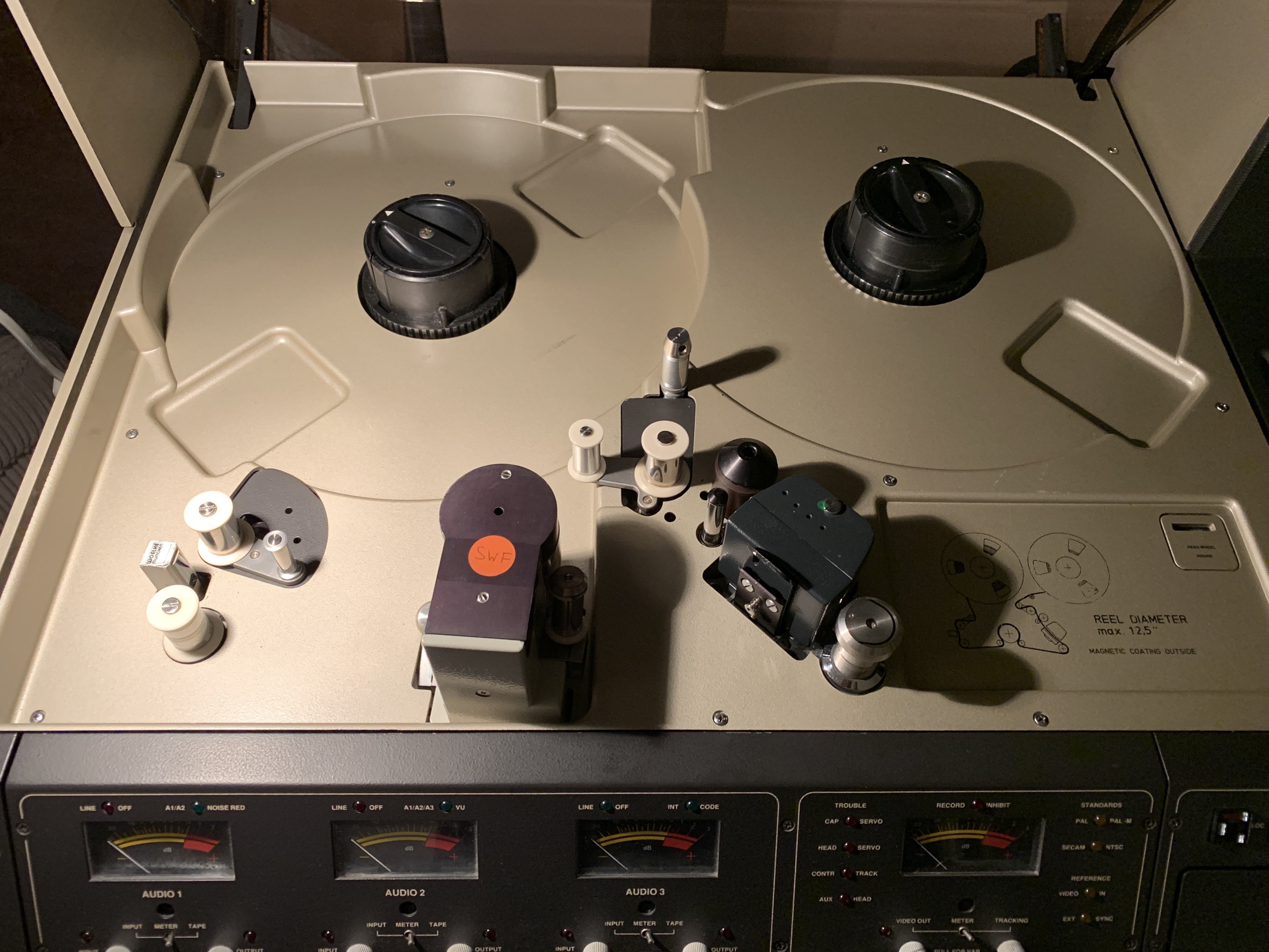

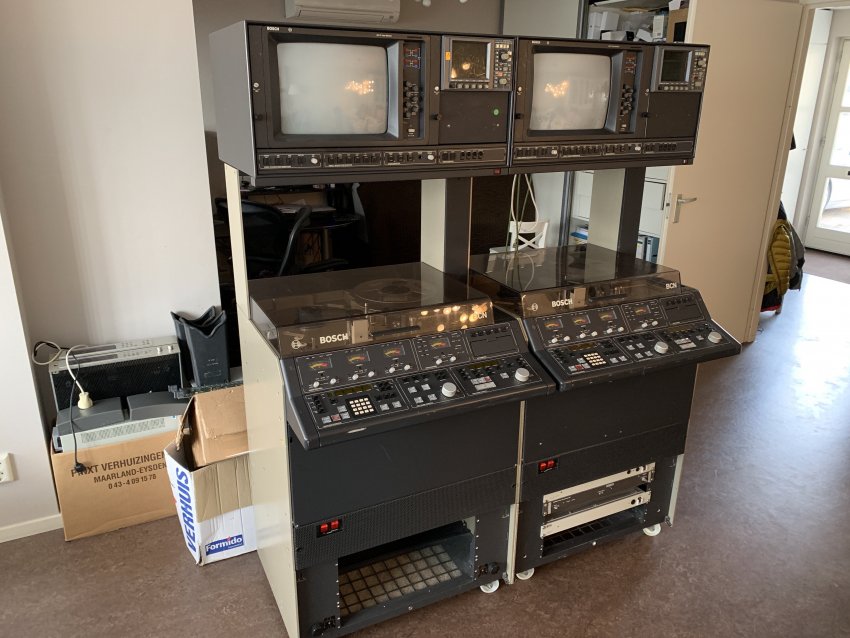

Minuteman Posted February 17, 2019 Author Share Posted February 17, 2019 (edited) Uiteindelijk na een lange rit goed thuis aangekomen en de apparaten naar binnen gesjouwd. Ze zijn wat dat betreft wel heel solide gemaakt (lees loodzwaar) Na een beperkte poetsbeurt heb ik de machines eens nader bekeken. De machines waren eigenlijk best schoon, van binnen was er nauwelijks stof te vinden. Wel waren de wieltjes wat vies dus die moesten even schoon voordat ze het marmoleum over konden, even de garagekrik eronder. Hier en daar wat oude stickers verwijderd en een eerder apart gezette monitor en Waveform in de BCN gestopt. Dat ziet er al gelijk goed uit, al denkt mevrouw Minuteman daar anders over Dan maar eens ergens een stekker indoen, eerst de monitoren en de Waveforms. De eerste monitor deed niets, zelfs geen lichtje. De tweede monitor kwam op en spontaan begon TopPop te spelen. (het kan zijn dat dit van youtube afkwam overigens) De Waveforms waren verassend. De ene knetterde bij het insteken van de stekker en begon te roken en te stinken. De andere deed het en kwam met deze Dan de BNC's zelf. Apart ik dat het een 52 en een 42 is. Hoewel ze er hetzelfde uitzien en bijna alle onderdelen het zelfde lijken zitten er toch subtiele verschillen in. Noem net dapper, dom of onnadenkend maar ik heb de stekker in de 52 gestopt. Dat ging aanvankelijk goed, maar na een halve minut begon er toch wat te roken vanuit de voeding. Snel de stekker eruit gehaald natuurlijk en de buitendeur opengedaan, wat een meur.. Ik verwacht dat er een ingangscondensator of iets dergelijks is opgerookt, daar gaan we van de week eens voor zitten en kijken of we kunnen achterhalen wat het is. De voeding van de 42 ziet er hetzelfde uit dus we hebben een reserve, maar die is even oud en zal ook wel roken. Edited February 17, 2019 by Minuteman Quote Link to post Share on other sites

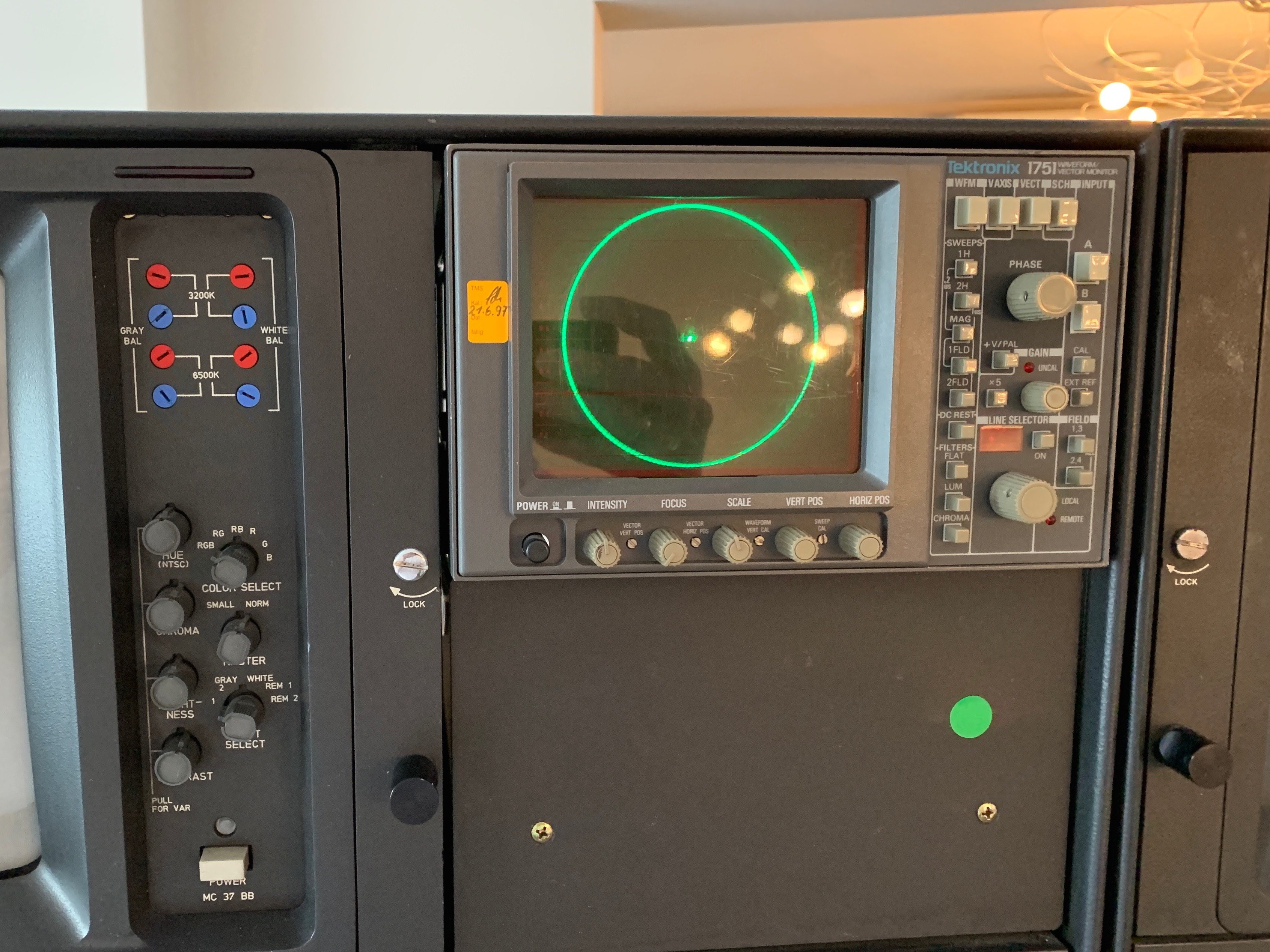

Integra Posted February 17, 2019 Share Posted February 17, 2019 Die Bosch monitors zou ik weinig aandacht aan besteden. Ik moet de eerste nog tegen komen met een buis die nog fatsoenlijk beeld kan geven. Die cirkel op de scope is nogal logisch, hij heeft geen referentie Zijn leuke dingen, waveform en vector in één! Wat betreft de voeding... Ik help het je hopen.... Die voeding is erg sterk... Als daar echt wat mis is, blaas je IC's op. Verder kun je niet zomaar delen wisselen tussen de machines.... Afhankelijk van release zit er verschil in. Delen van de machine zijn gematched. Uitwisseling van verkeerde release resulteert in opblazen... De ellende bij de 42 - 52 serie: het past allemaal! Delen van een 42 en 52 zéker niet gaan uitwisselen. Dat is vragen om problemen. Bij de 50 en 51 zijn ook verschillende releases, echter passen die fysiek niet onderling. Quote Link to post Share on other sites
Minuteman Posted February 17, 2019 Author Share Posted February 17, 2019 Dank voor de feedback, we gaan het zien en anders heb ik nog een mooie lichtjeskast Quote Link to post Share on other sites

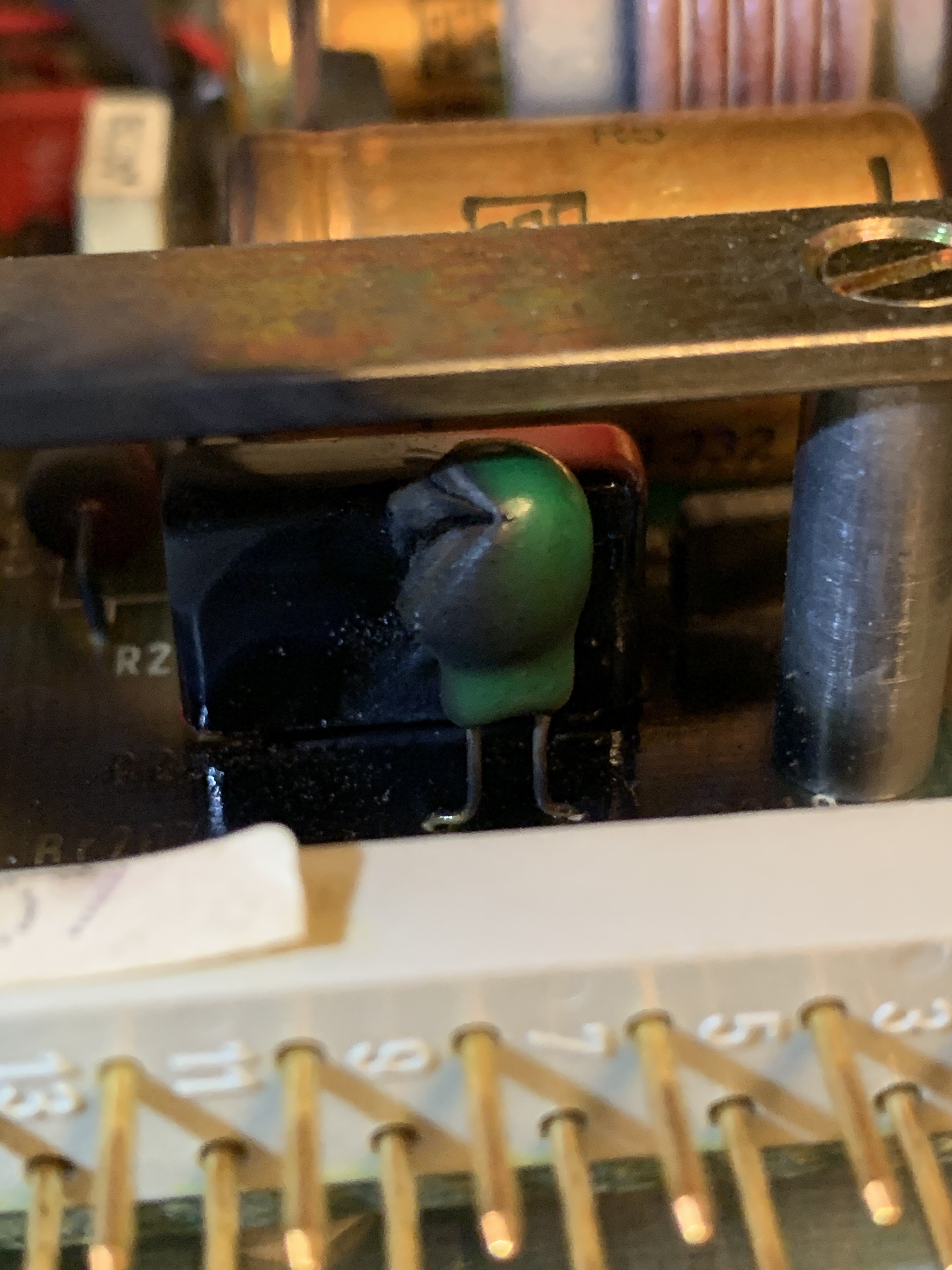

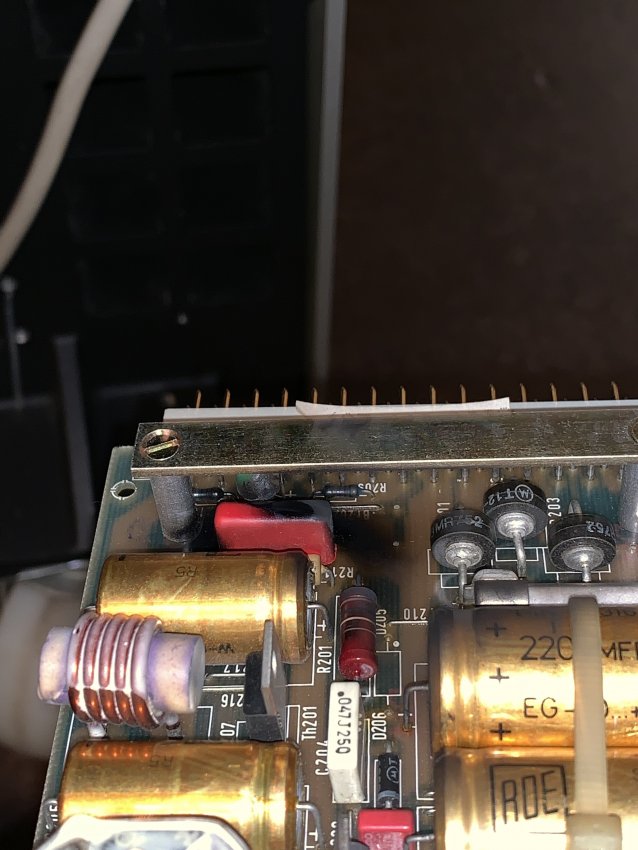

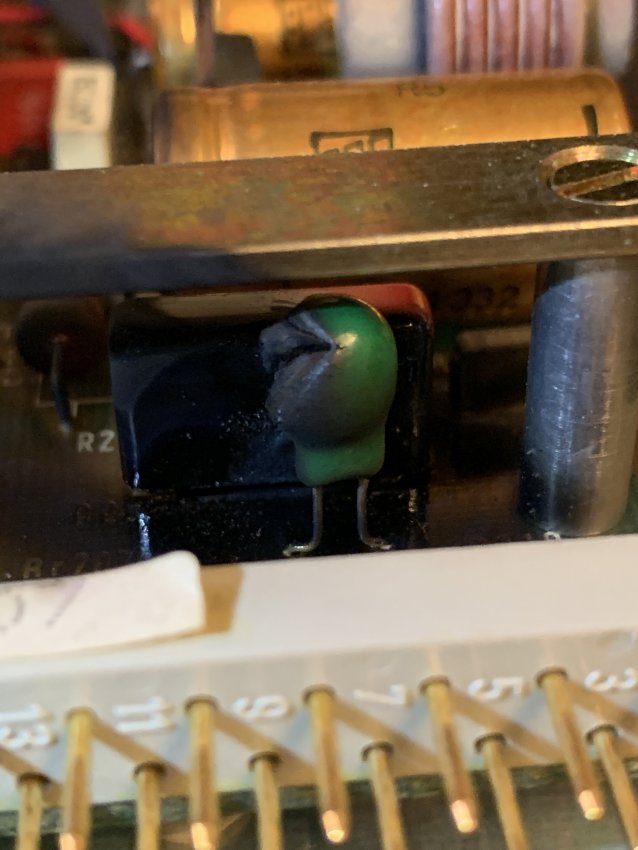

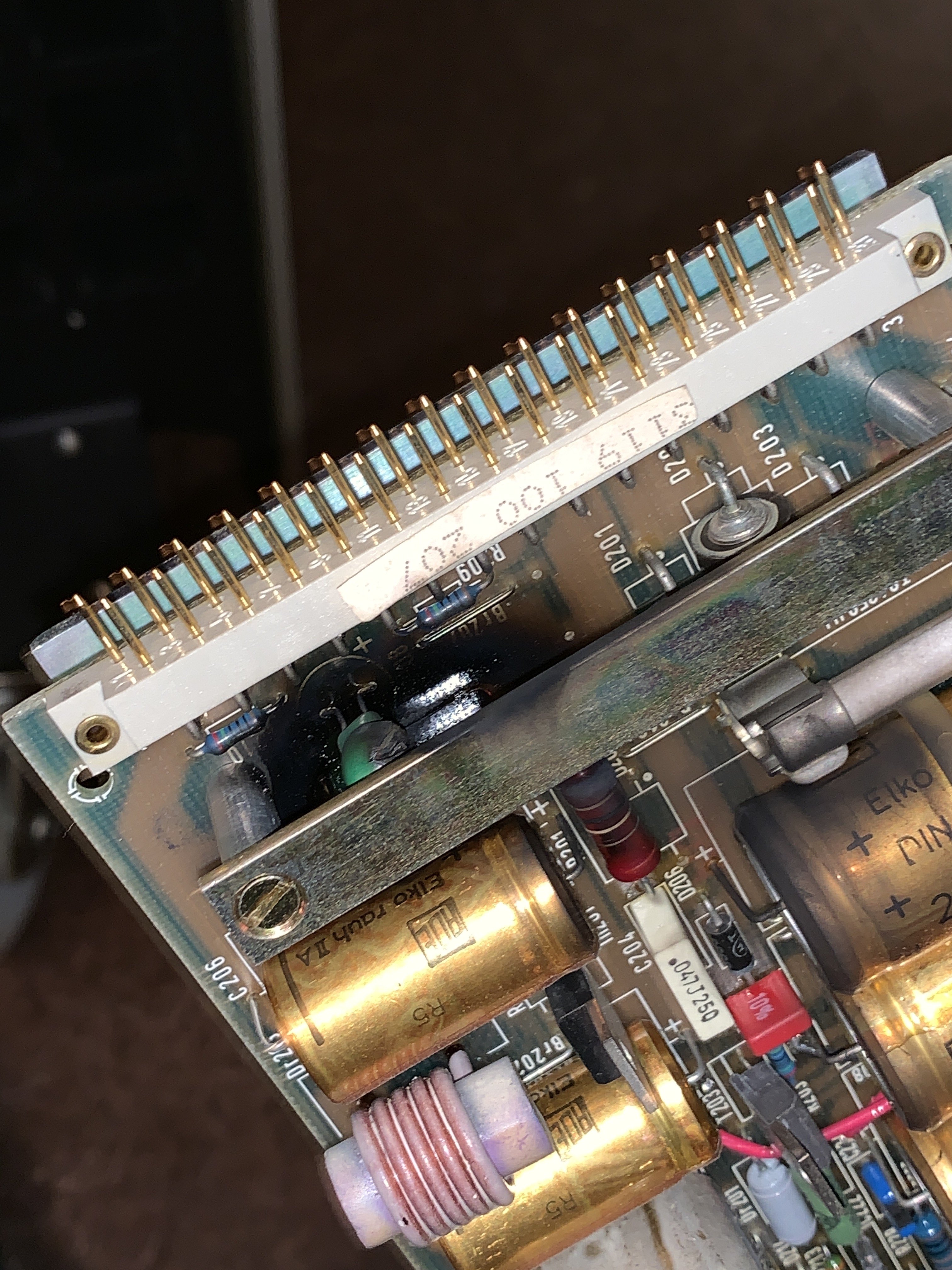

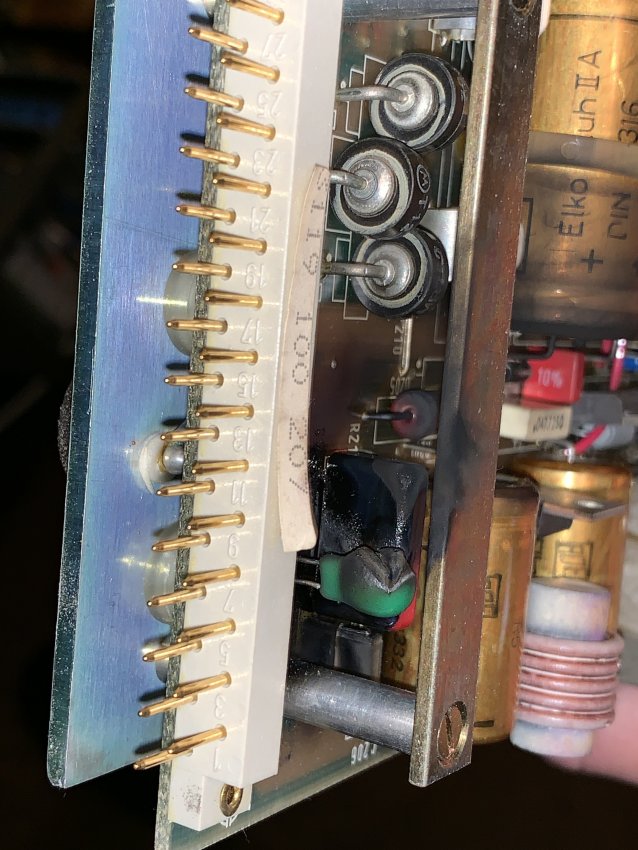

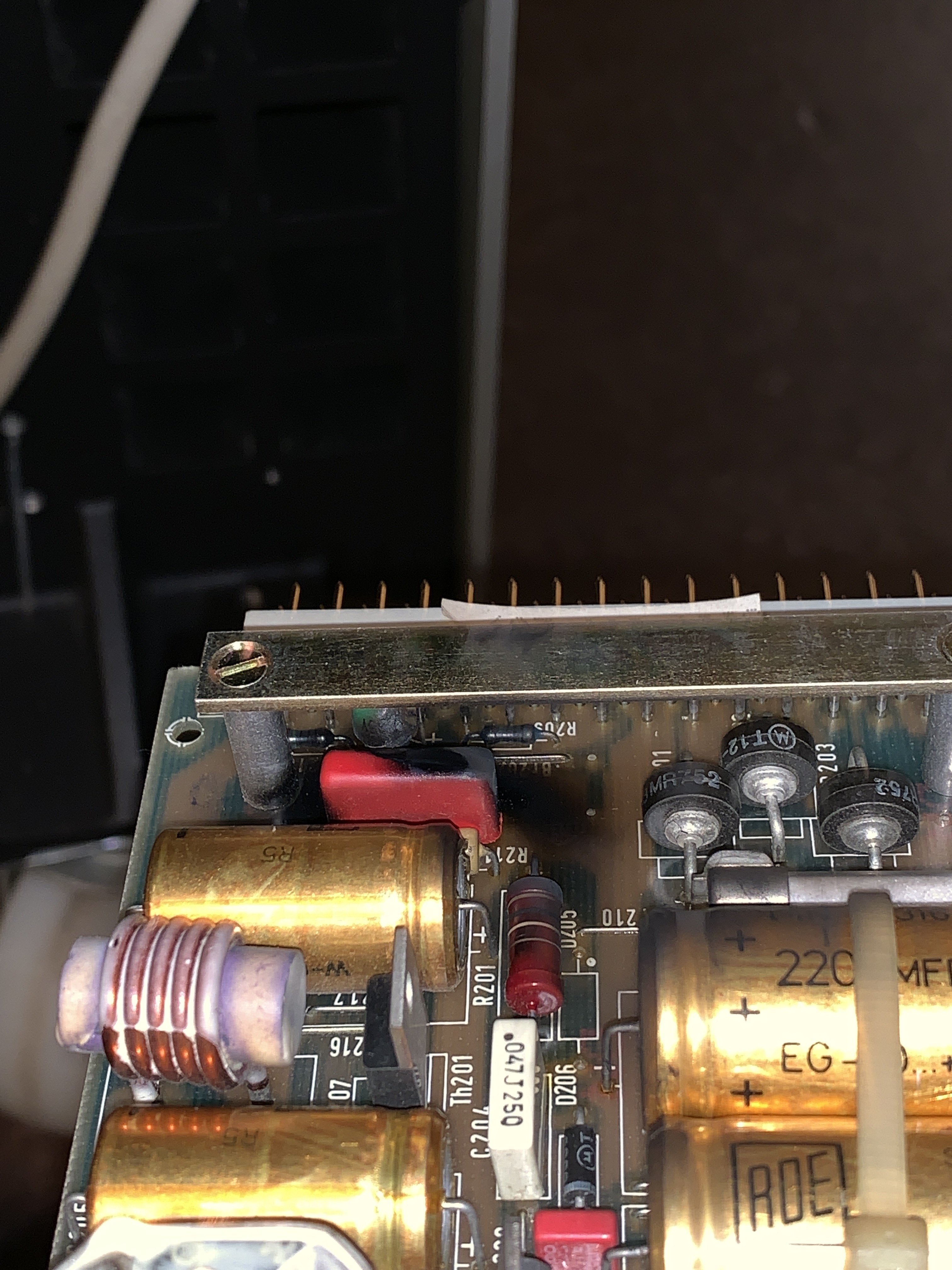

Minuteman Posted February 19, 2019 Author Share Posted February 19, 2019 Nog even een update ter leering ende vermaak. Bij nadere beschouwing blijkt dat een tentaal condensator in een van de voedingsbordjes de geest heeft gegeven. Volgens mij gewoon door ouderdom ik zie voor de rest niets aan de voeding. Ik vond hem wel wat van Mick Jagger hebben. Het was het rechter voedingsbord Gelukkig had ik een extra BCN meegesleept en daar zat een gelijk bord in. Het Bosch nummer op het bord was het zelfde al zijn het 2 verschillende fabrikanten. De defecte is de onderste van Bosch. Deze hebben we maar weer geplaatst maar het apparaat hebben we nog niet aangezet wat we hadden een onverwachte verassing. Op de plek waar de linkervoeding hoort te zitten zit namelijk niets. Deze voeding stuurt het bord aan waar de kaarten inzitten maar hij ontbreekt compleet. Gelijk bedacht ik mij dat de condensator misschien als gevolg hiervan de geest heeft gegeven, maar het lijkt een compleet gescheiden deel van de machine te zijn. Dit is wel een sneu gezicht.... En zo hoort het te zijn. Een snelle blik in de reserve BCN leerde dat er daar nog wel eentje zat en qua aansluitingen lijkt het wel op wat ontbreekt. Van de week gaan we eea meten en vergelijken qua draden, aansluitingen etc. en als het hetzelfde lijkt ( en na goedkeuring van Integra ) gaan we deze voeding overplaatsen. Nieuwe voedingen zijn nog wel in Duitsland overigens. Daarna maar eens een plan maken hoe het apparaat in te schakelen en aan Integra vragen wanneer hij misschien een keer in de buurt is voor wat assistentie Quote Link to post Share on other sites
djkoelkast Posted February 19, 2019 Share Posted February 19, 2019 Die dingen moet je ook altijd, in elk oud apparaat, preventief vervangen, zo duur zijn ze niet, scheelt wel een hoop stank en mogelijk brand. Quote Link to post Share on other sites

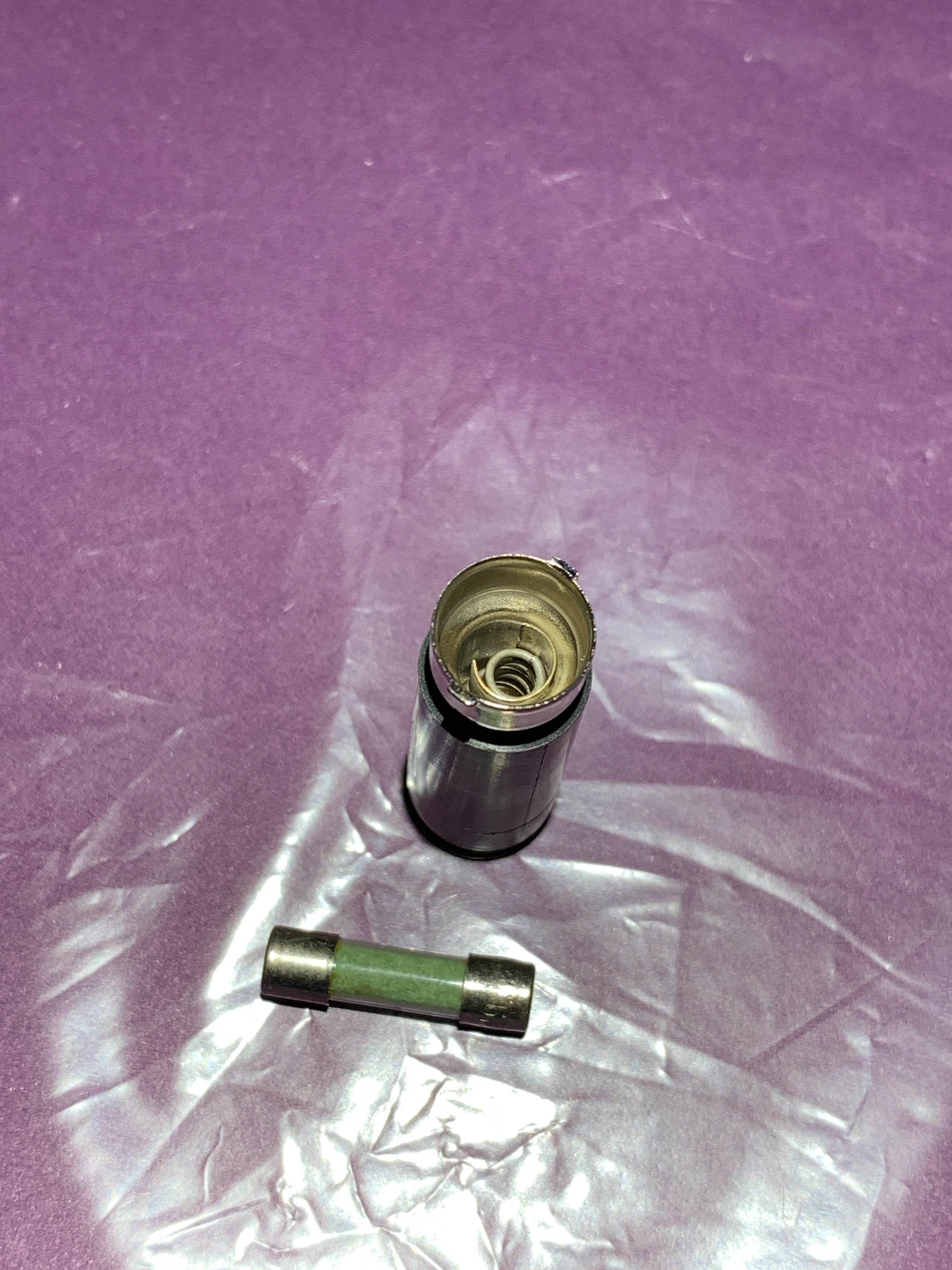

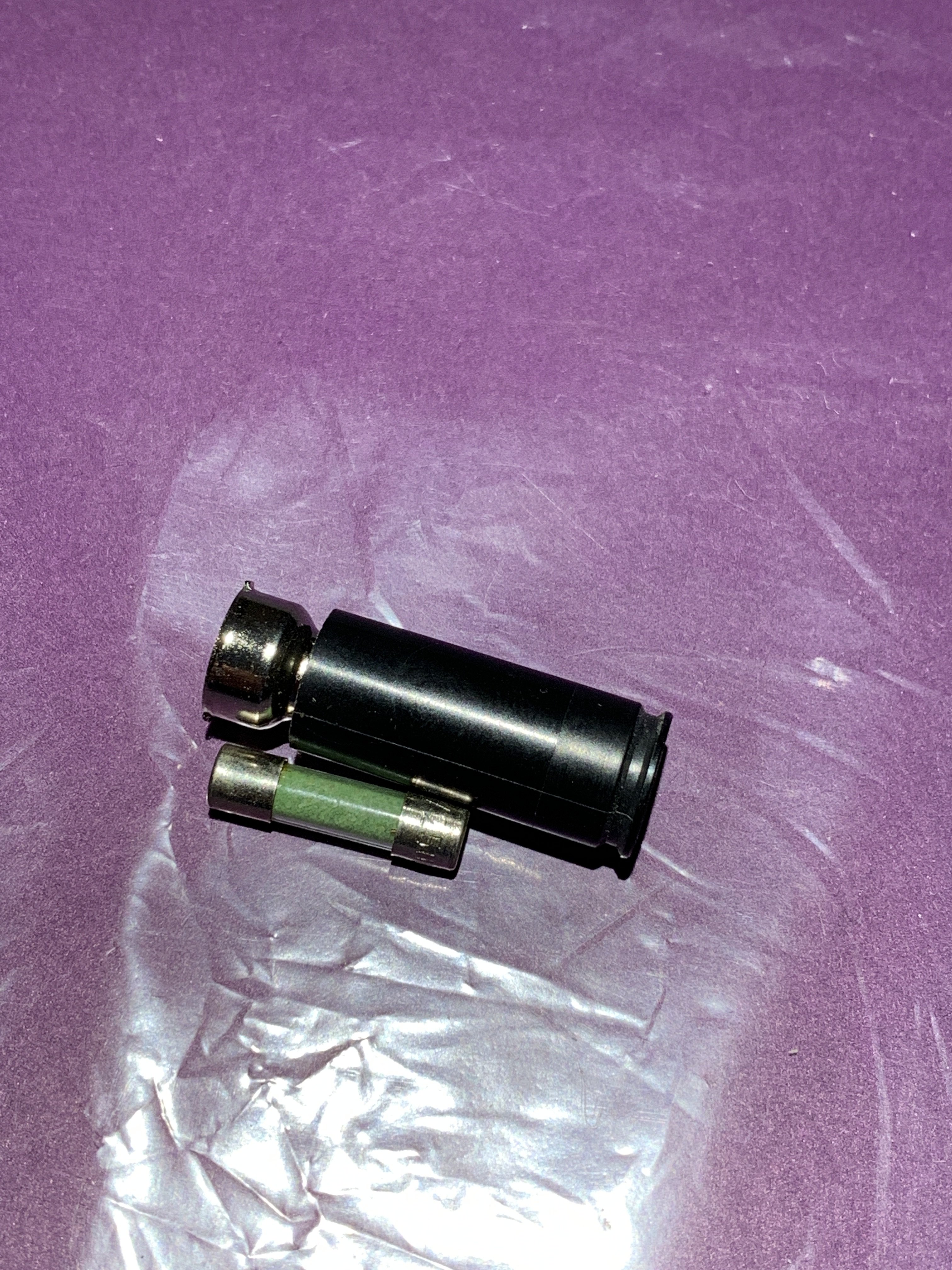

Integra Posted February 19, 2019 Share Posted February 19, 2019 Controleer ook gelijk de zekeringhouders... deze zijn oud en broos... er uithalen is slopen... Veel voorkomend probleem is dat de veertjes niet meer goed contact maken waardoor de zekeringen gaan vonken. De machine gaat dan gekke dingen doen, met als gevolg: Je raad het al: defecte IC's.... Dit was bij z'n voorganger allemaal een stuk degelijker (de 51) Quote Link to post Share on other sites
Minuteman Posted February 19, 2019 Author Share Posted February 19, 2019 Dank voor de tips ! ik zal een lijstje en foto's maken met wat er voor zover ik kan overzien vervangen moet worden en zal het posten. Quote Link to post Share on other sites
Integra Posted February 20, 2019 Share Posted February 20, 2019 (edited) Durf het bijna niet te zeggen... Vandaag door de pallet met BCN52 onderdelen aan het snuffelen geweest... Waarschijnlijk ligt de bij jou ontbrekende voeding in ons magazijn..... (partij onderdelen gekocht een tijd geleden) Edited February 20, 2019 by Integra Quote Link to post Share on other sites
Minuteman Posted February 20, 2019 Author Share Posted February 20, 2019 Ha ! Die is helemaal mooi in ieder geval in handen van mensen die de machines een warm hart toedragen ipv. de staal, koper en schrootboer. Quote Link to post Share on other sites
djkoelkast Posted February 21, 2019 Share Posted February 21, 2019 9 uur geleden, Minuteman zei: Ha ! Die is helemaal mooi in ieder geval in handen van mensen die de machines een warm hart toedragen ipv. de staal, koper en schrootboer. In handen van mensen die die machines commerciëel inzetten bedoel je Altijd beter dan een schrootboer natuurlijk. Quote Link to post Share on other sites
Integra Posted February 21, 2019 Share Posted February 21, 2019 Nou ja, ook een warm hart.... Aan BCN opdrachten word niets verdiend. De machines draaiend houden en/of opslaan kost te veel geld. Dus zonder de passie, hadden ze er echt niet gestaan Quote Link to post Share on other sites
djkoelkast Posted February 21, 2019 Share Posted February 21, 2019 Ik zeg ook niet dat het een slecht iets is natuurlijk, behoud van de beelden en machines kost veel en is ook wat waard. Quote Link to post Share on other sites
Integra Posted February 21, 2019 Share Posted February 21, 2019 Helaas bepalen wij niet wat er wel of niet gedigitaliseerd word.... Quote Link to post Share on other sites

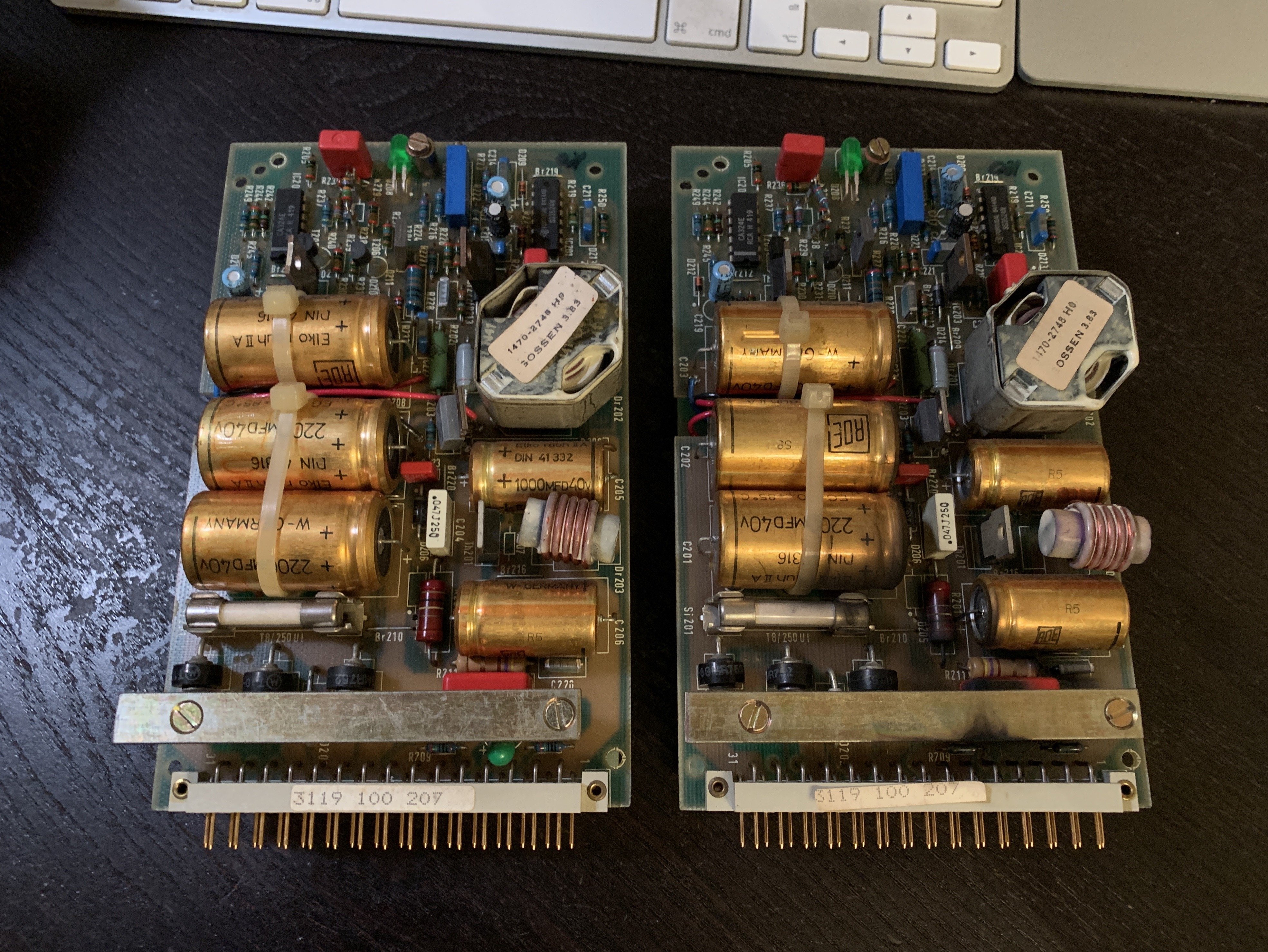

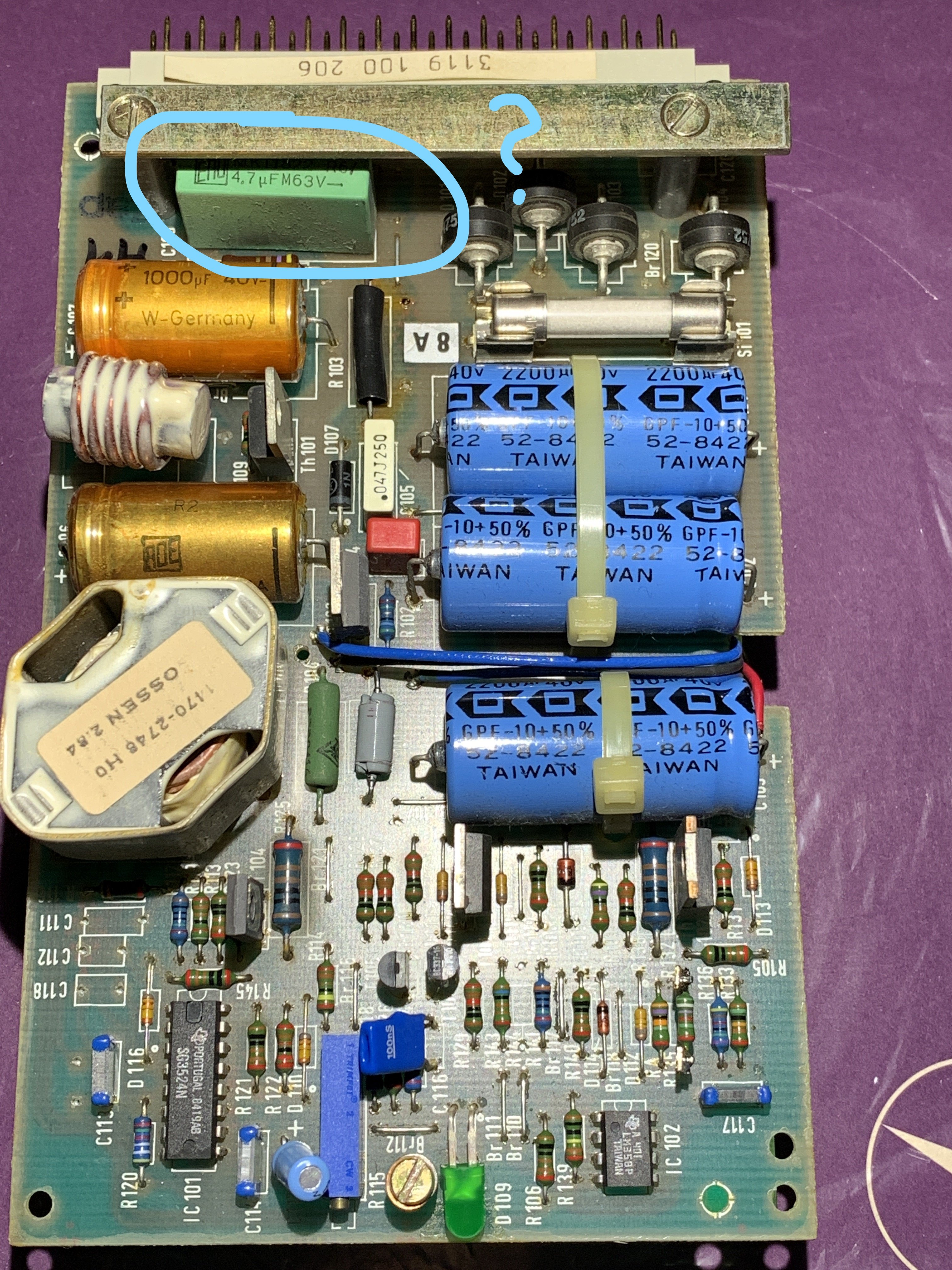

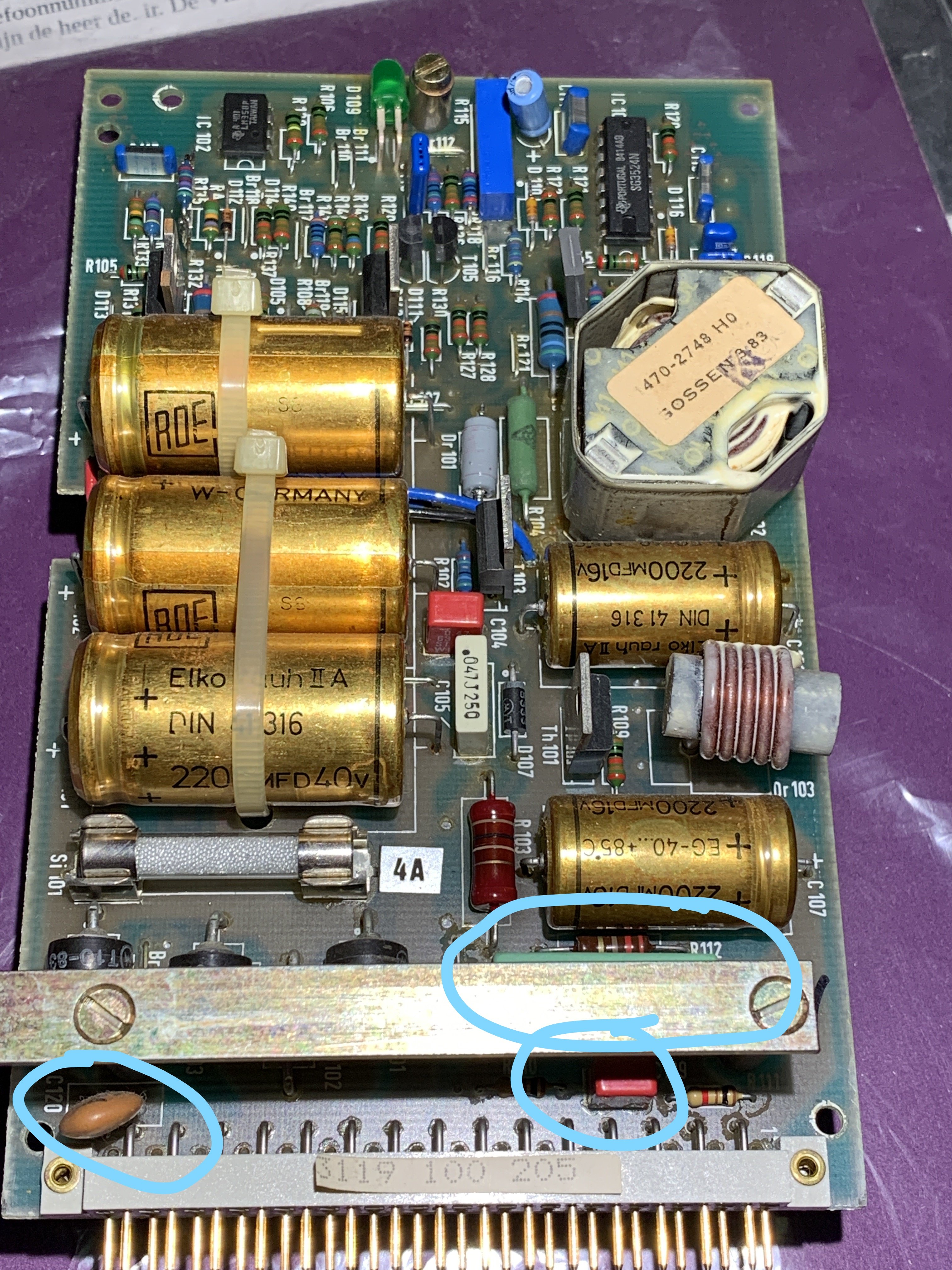

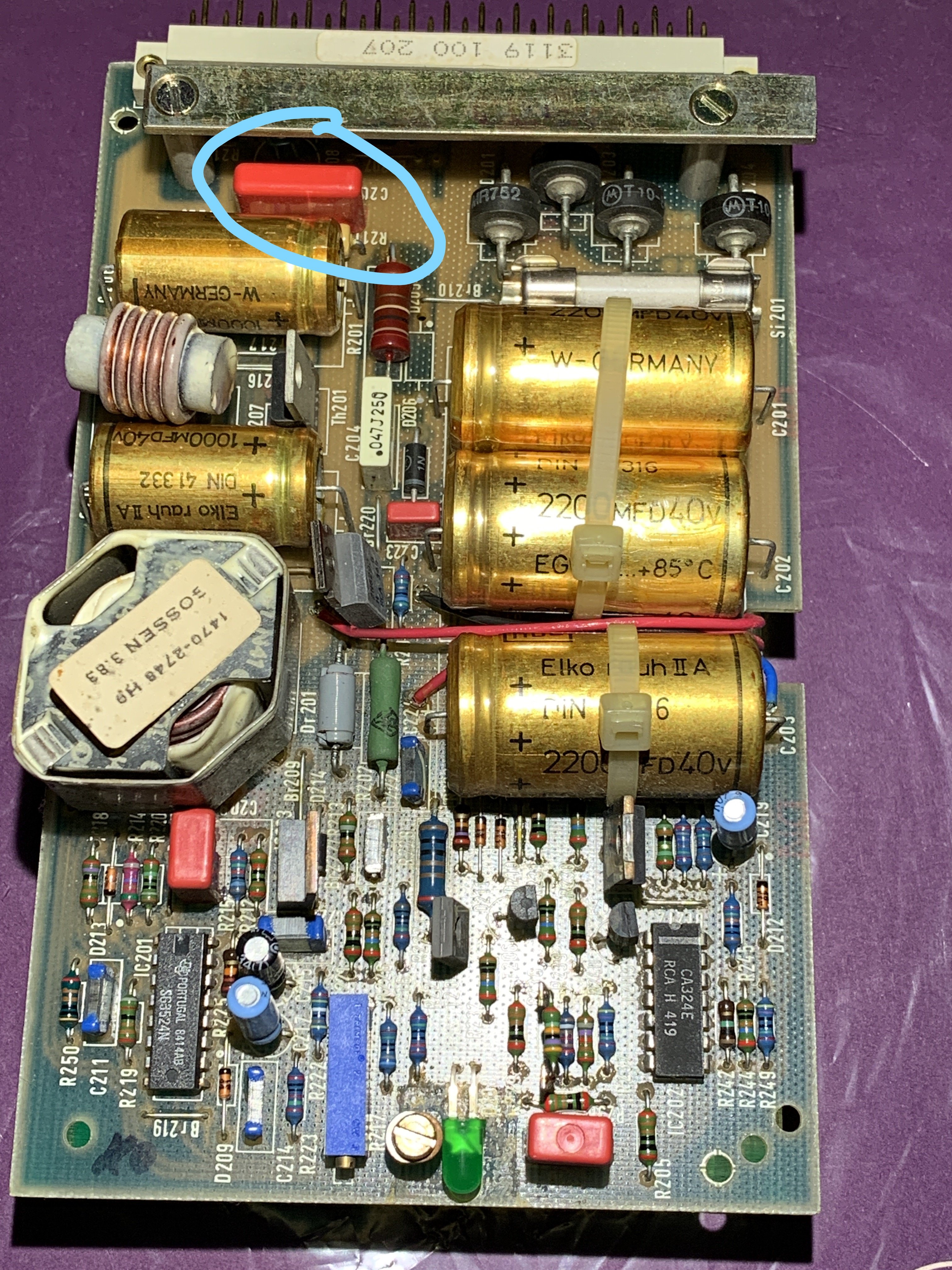

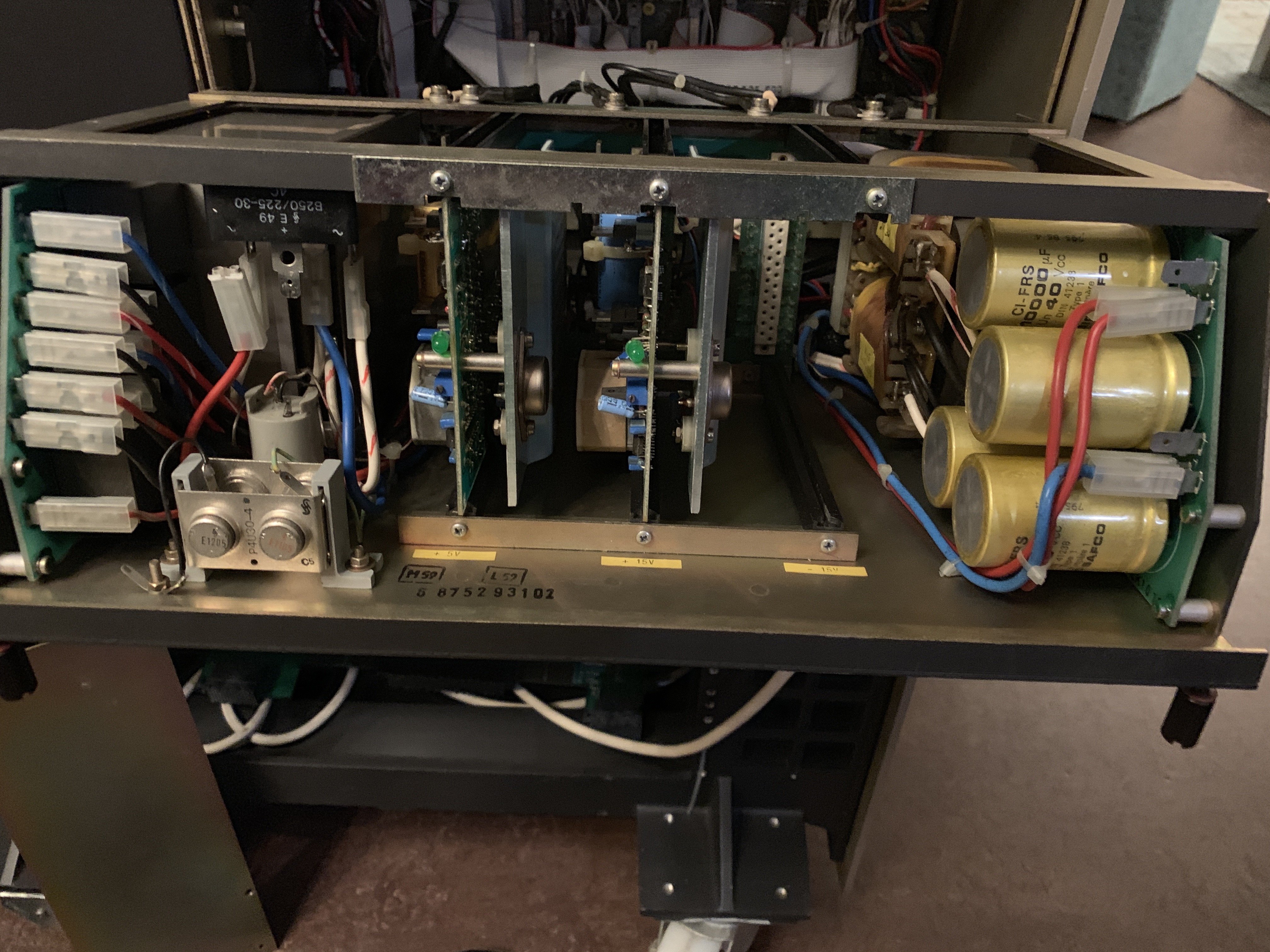

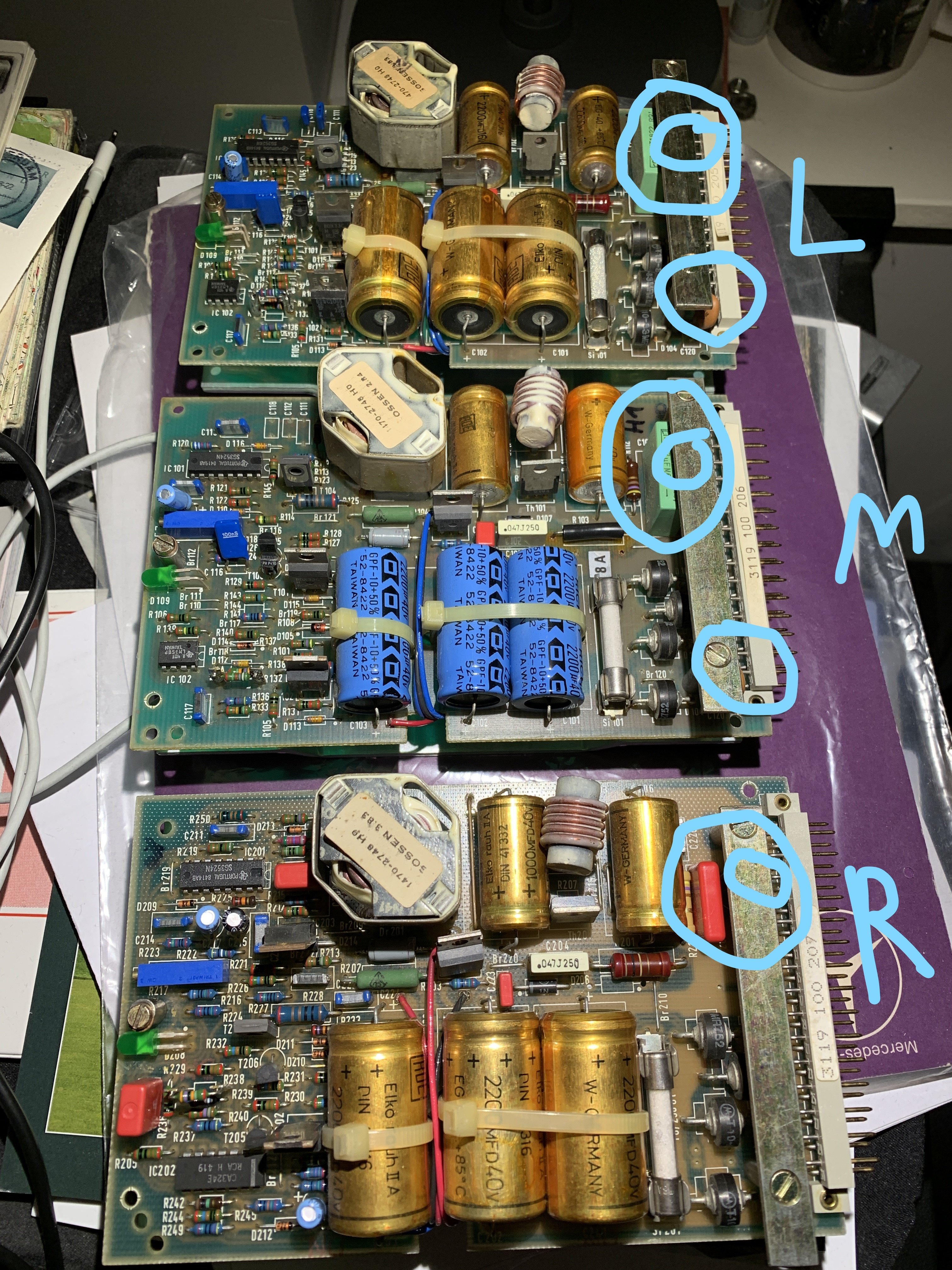

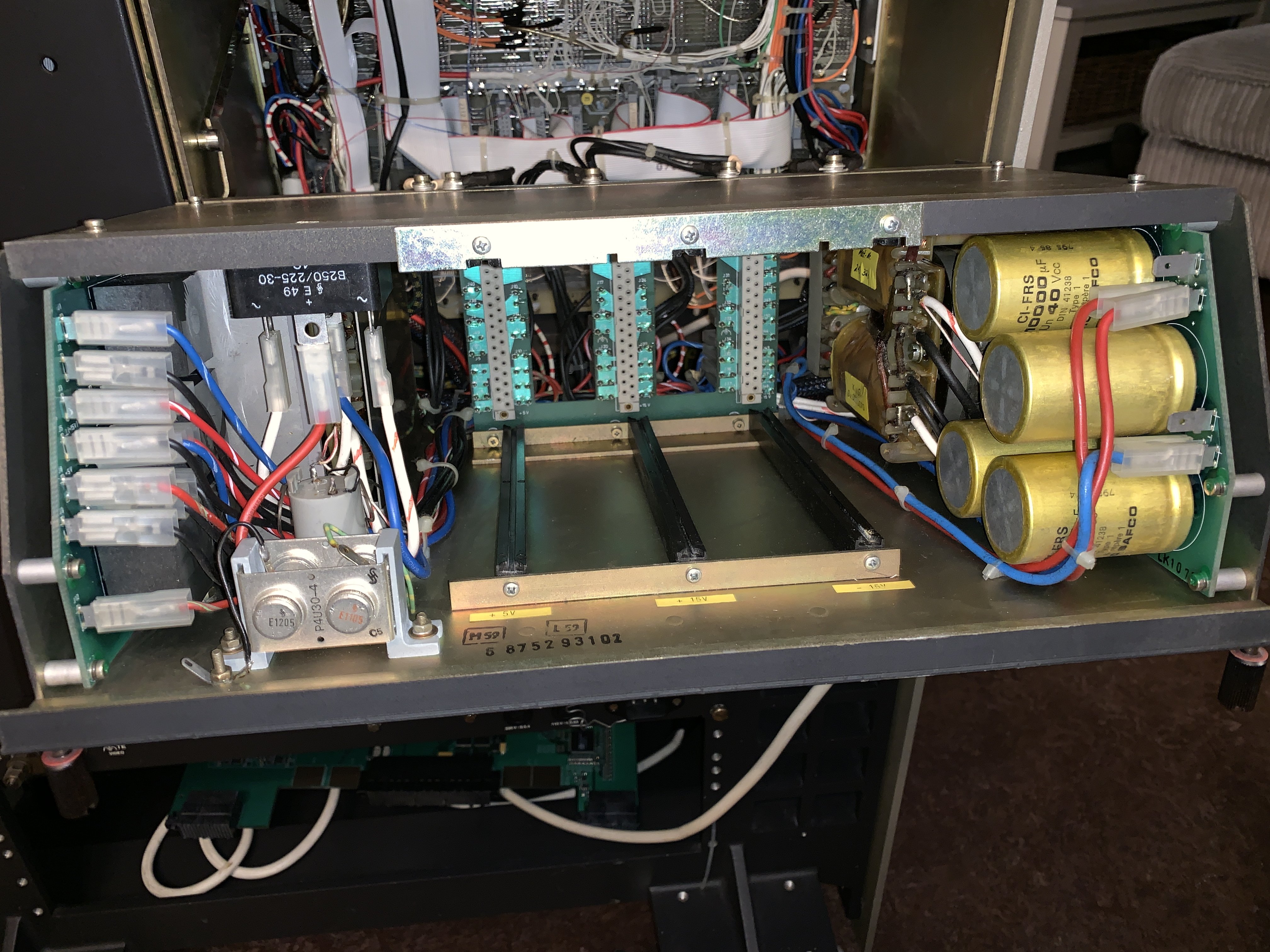

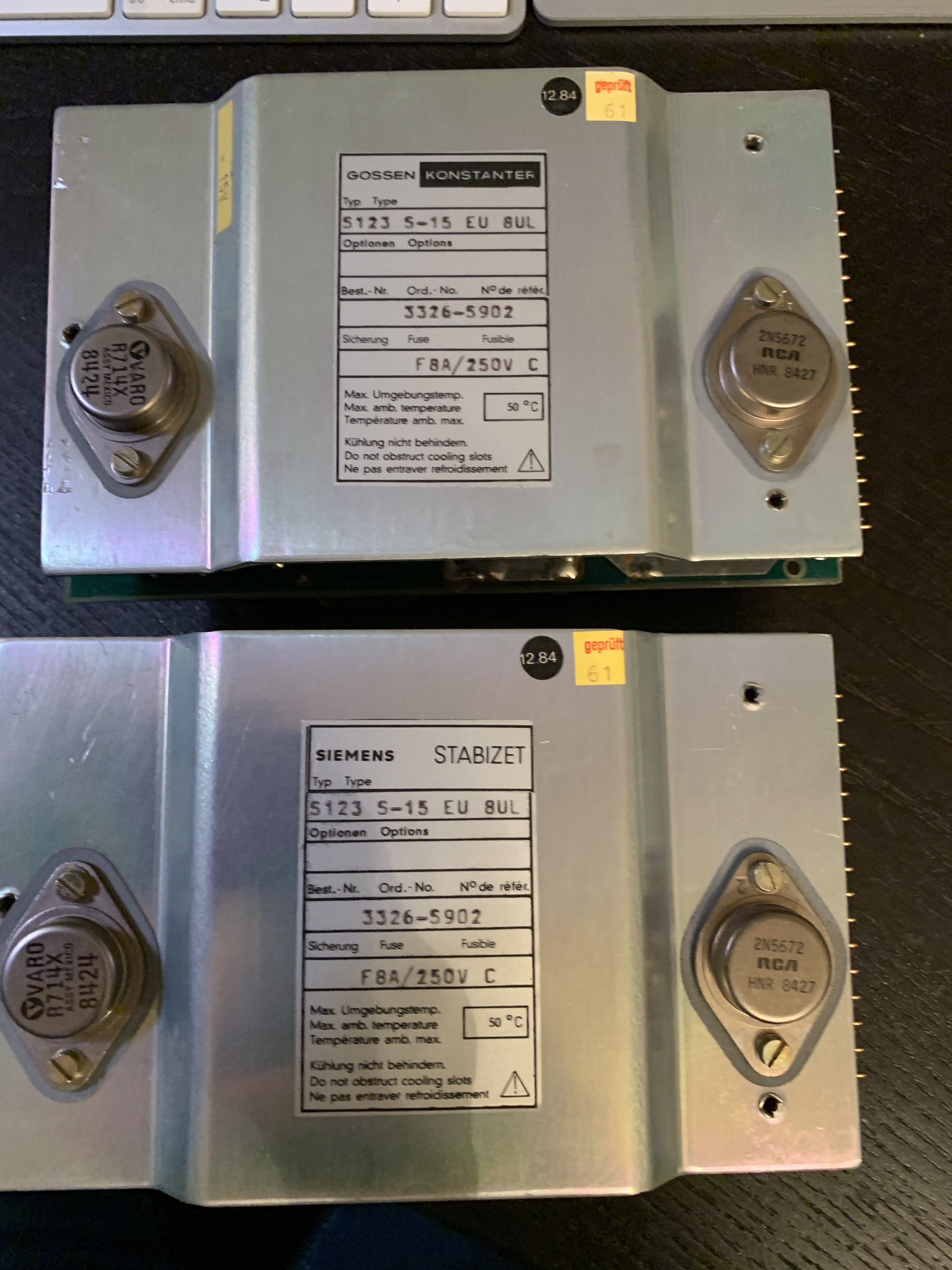

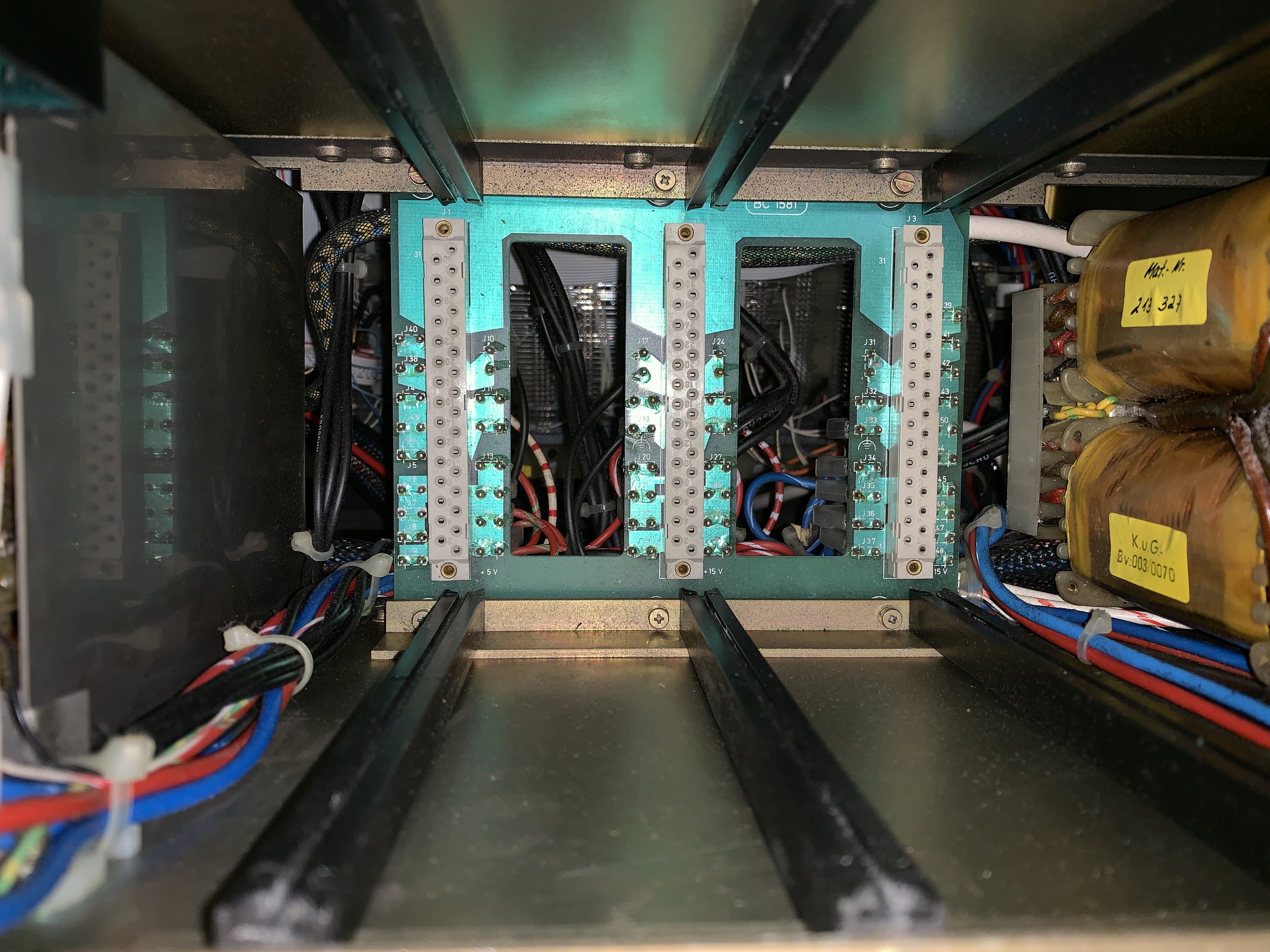

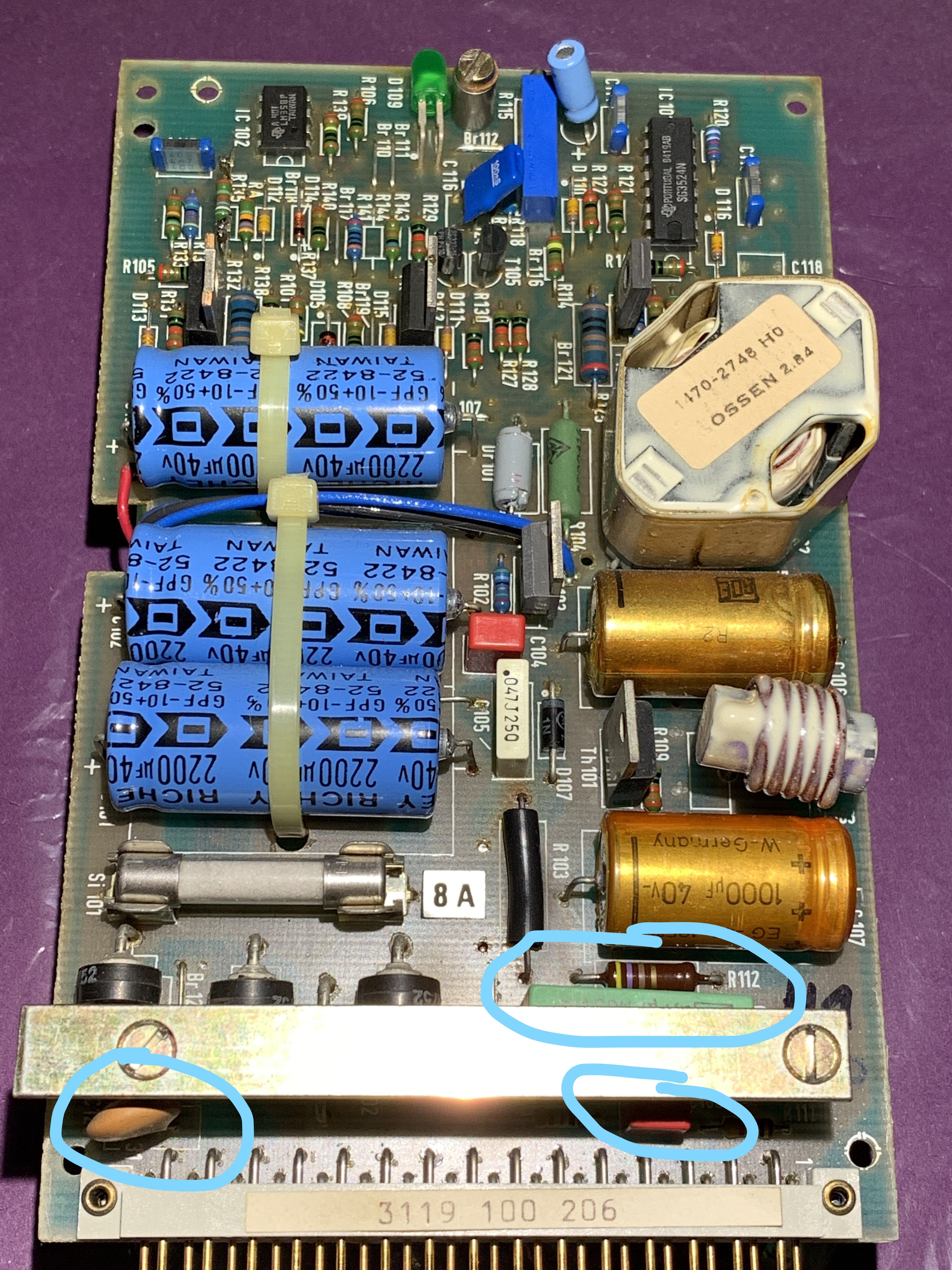

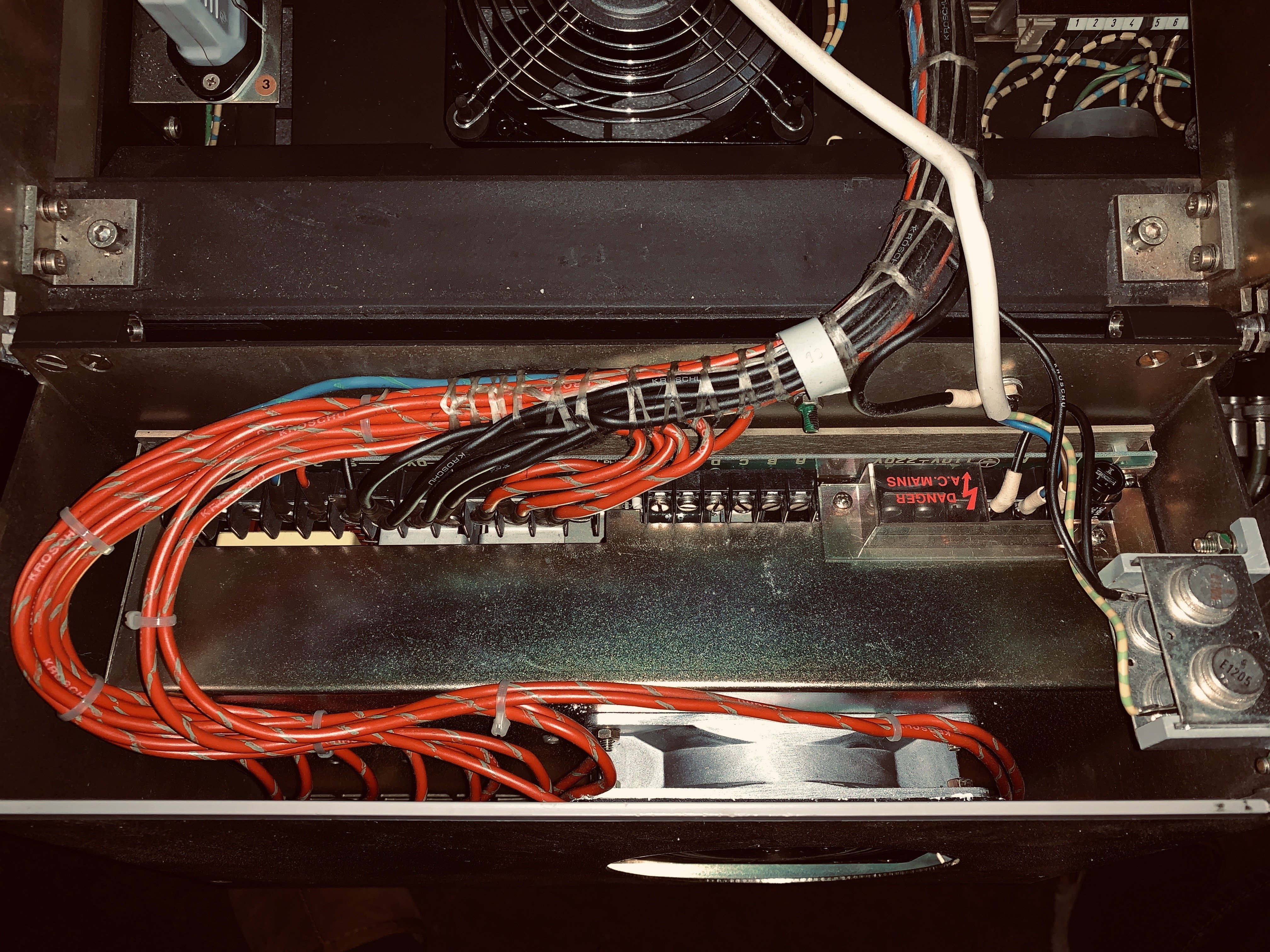

Minuteman Posted February 22, 2019 Author Share Posted February 22, 2019 Vanavond in de weer geweest om te bekijken wat er allemaal nodig is om de voedingen te vernieuwen. Een beetje solderen kan ik nog net, maar componenten identificeren die vervangen moeten worden (en ze benoemen) dat lukt nog niet best, maar misschien willen jullie wat hints en tips geven. In de BCN zitten 2 voedingen. Eentje links voor de aansturing van de kaartenbak (later meer) en eentje rechts voor het loopwerk en de rest van de machine (Het deel waar de monitoren instaan weet ik niet zeker). De rechtervoeding valt in een aantal onderdelen uit elkaar. Een groot transformatorblok rechts, 3 insteek voedingen in het midden en links nog wat (niet echt gekeken wat). Ik heb mij even gefocussed op de middelste drie voedingen. Deze zijn namelijk eenvoudig te verwijderen omdat ze geklemd zitten en daar vond de eerste storing plaats. Voor de beeldvorming even het hele plaatje (ik heb de foto's groot gehouden zodat alles goed te zien is) Dit is het rechter voedings gedeelte in de machine1 Transformator ziet er op het oog nog goed uit Het middeldeel met de 3 sockets voor de uitneembare voedingen Dan een foto van de 3 insteekvoedingen. Ik heb omcirkeld wat er volgens mij vervangen moet worden, maar dat is puur zoeken naar iets condensatorachtigs. In de nakomende foto's is meer detail te zien. (LMR = Links, midden rechts, handig voor het overzicht) Links Dan de middelste, ik denk deze groene ook maar En dan de voeding rechts waarvan eerder een ander exemplaar begon te roken. Alle omcirkelde onderdelen lijken mij in aanmerking te komen voor vervanging ivm ouderdom Dan de zekeringhouders. Ik denk dat Integra deze bedoelde: Hiervan zitten er een stuk of wat in de machine (linker voeding deel) waar ik een vervanger voor moet zoeken. Na de voedingen bekeken te hebben, viel mij nog wat op aan het loopwerk. Bij de 52 lijkt er een pin en een drukwiel te ontbreken. Het drukwiel kan ik nog wel begrijpen maar de pin niet. Loopwerk 52 Loopwerk 42 Ik zal dit moeten bekijken maar ik heb ook al gezien dat hiervoor de kop eraf zal moeten om de afdekplaat af te kunnen nemen Als laatste dan de kaartenbak, die lijkt aardig gevuld maar er ontbreekt volgens mij toch nog wat. In het linkerdeel ontbreken er 3 kaarten, de BC1505 - Color Mon, de BC1513 - machine config en de BC1514 spare. De spare zou dan nog kunnen kloppen. In de rechterkaartenbak ontbreken 2 kaarten, maar gelet op de lege vlakken lijken het spares. De todo's voor de komende weken: - CO2 blusser bestellen en te allen tijde paraat houden bij de machines. - een paar kleine rookmelders kopen en bij de voeding plaatsen. - Overwegen of de 42 niet redbaarder is dan de 52. - Opzoeken en bestellen van de juiste componenten die vervangen moeten worden voor de voedingen. - Solderen ervan en terugplaatsen in de machine. - Bekijken of de linkervoeding voor de kaartenbak uit de 42 past in de 52 (draden volgen in de 42 en uitmeten). - Plaatsen en aansluiten linkervoeding. - Zoeken en vervangen zekeringhuizen - Uitnemen koppen van beide machines en het loopwerk bekijken op ontbrekende pin en omzetten overgebleven aandrukrol naar de 52. - Uitzoeken of de ontbrekende kaarten nodig dan wel optioneel zijn. - Op zoek naar sloop BCN's om die te plukken - Op zoek naar een stapel technische documentatie - Op zoek naar wat oude tapes om tzt mee te testen. Kortom, heerlijk retro knutselwerk. Quote Link to post Share on other sites

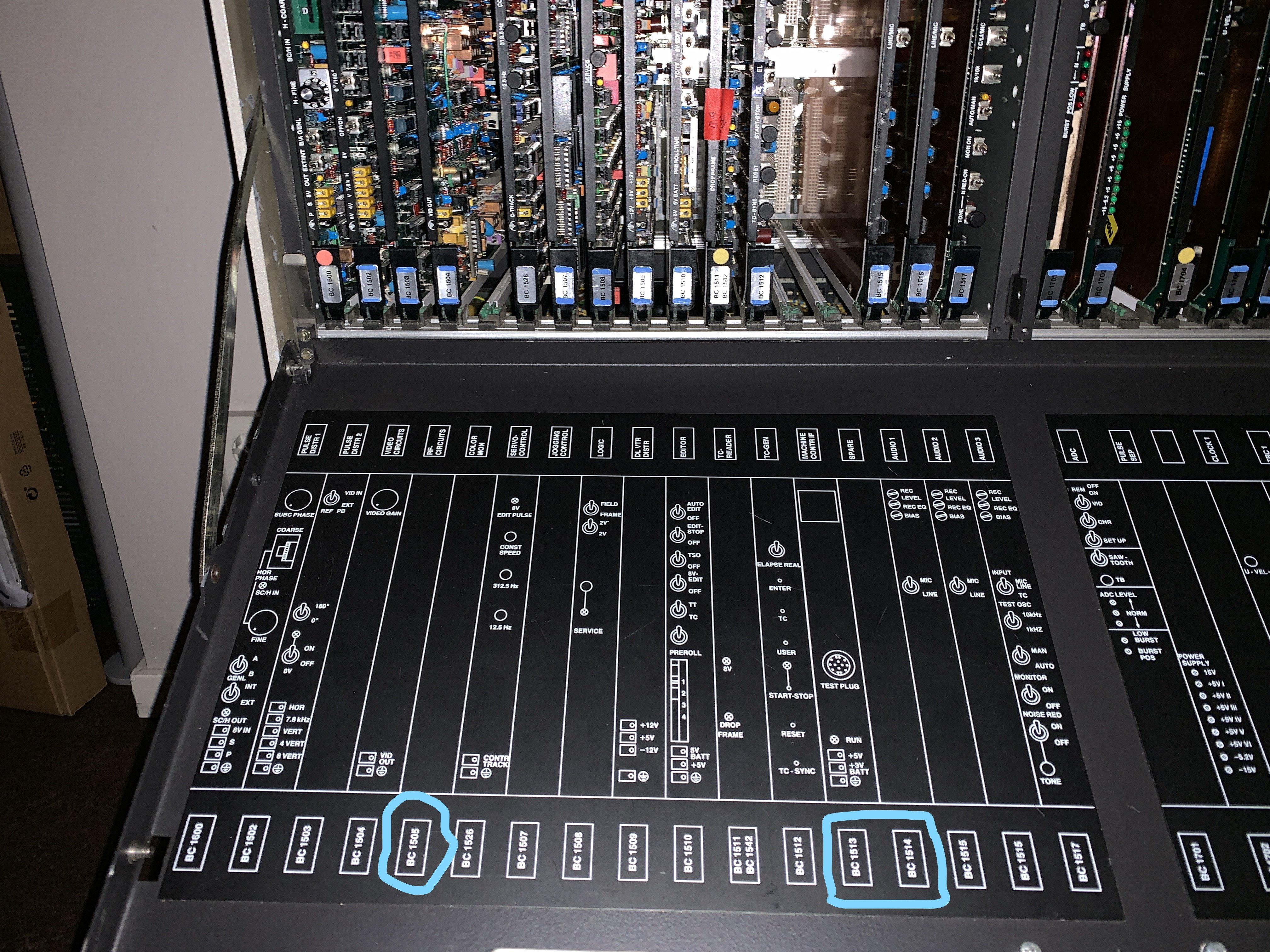

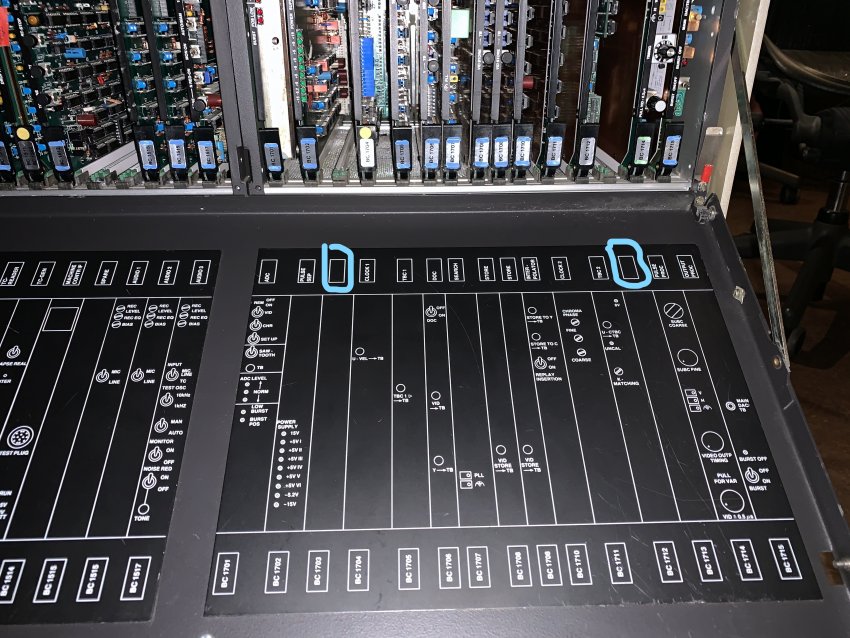

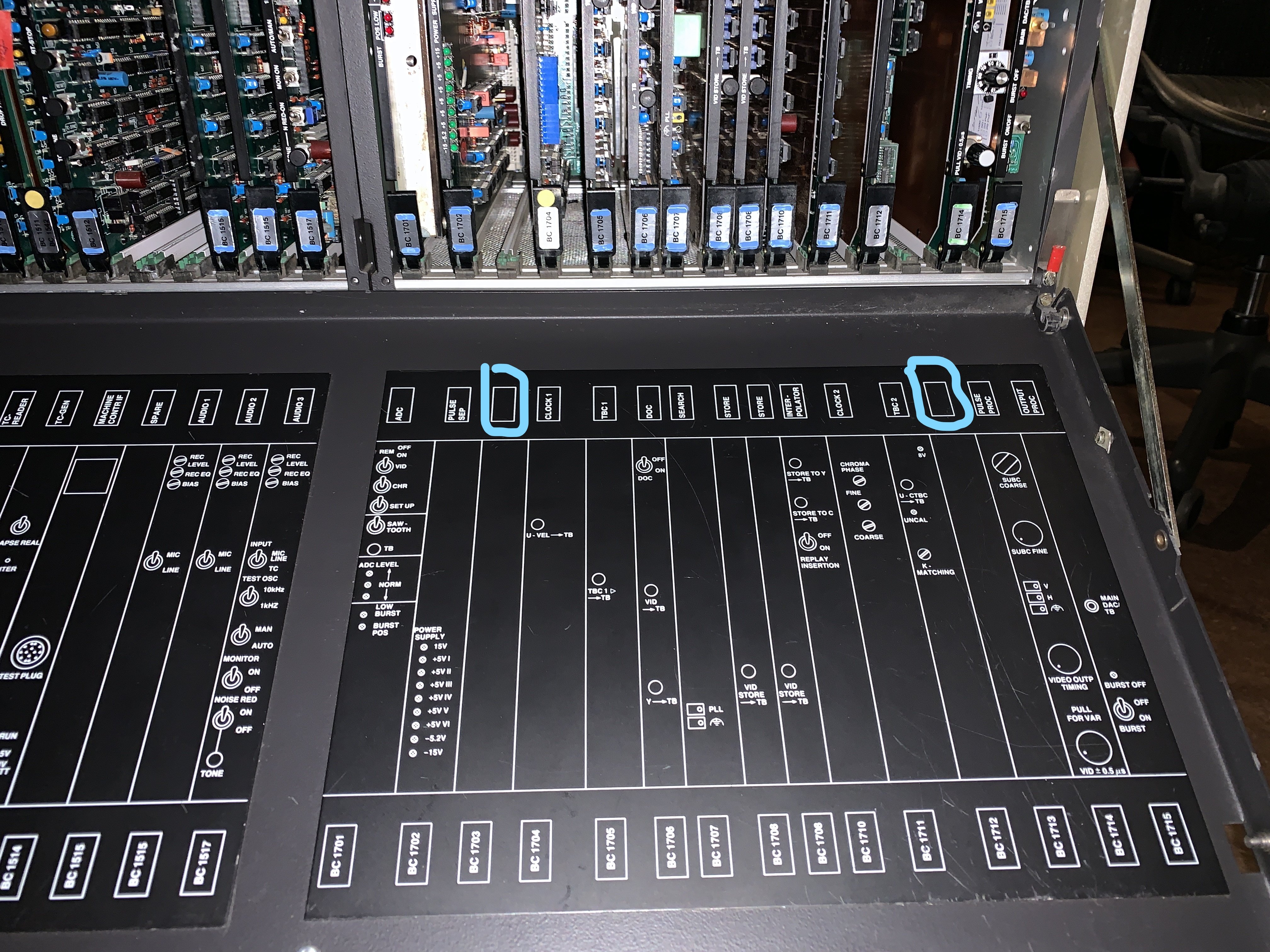

Integra Posted February 22, 2019 Share Posted February 22, 2019 Kort: Kaarten: Alleen BC1513 mist... Helaas is dat de processor en zonder die kaart kan de machine helemaal niets! de overige vakken zijn standaard leeg en er zijn ook geen optionele kaarten voor (daarom staat er ook geen beschrijving bij) Wat condensatoren betreft... Ik zou me in eerste instantie enkel druk maken om die vieze groene teerknol (tantaal) De rest geeft zelden problemen, je zult nog eerder last hebben van de gewone elco's (waarvan er kennelijk al een paar vervangen zijn (die blauwe i.p.v. gele) Dan die pin... Dat is de capstan motor... die is noodzaak en niet wisselbaar naar een andere machine... Bij deze motor hoort een specifiek powerboard (onder het loopwerk) en een paar specifieke kaarten in de bak. De zekeringhouders die dus in het apparaat zitten zijn niet heel betrouwbaar, maar als ze nog goed vast zitten, lekker laten zitten (loshalen is slopen) Gewoon met een punttang de veertjes in die dopjes wat uitrekken zodat je zeker weet dat het goed contact maakt met de zekering. Dan hoef je verder niets te vervangen. Quote Link to post Share on other sites
Integra Posted February 22, 2019 Share Posted February 22, 2019 Mijn insteek is altijd eerst compleetheid en functie controle. Als een machine levensvatbaar blijkt, de eventuele storingen verhelpen. Als ie goed werkt is het tijd om te bepalen of een revisie zin heeft (dat is kostbaar en lang niet altijd nodig) Sommigen beginnen direct met elco's, torren en potmeters vervangen... Dat kan, maar dan weet je nog steeds niet of ie ooit gaat werken en je bent snel een paar 1000,- verder. Van onze machines hebben er slechts 2 van de totaal 30 werkende een deel revisie gehad, Niet 1 is volledig gereviseerd (waarom kosten maken als het niet nodig is ) Quote Link to post Share on other sites
Minuteman Posted February 22, 2019 Author Share Posted February 22, 2019 Wederom grote dank ! Nu is het natuurlijk wachten totdat je van de week in de palletstapel met 52 onderdelen bord-1513 + capstan motor aantreft die naast de voeding liggen Volgend weekend naar Framersheim en daara nog een keer naar Thomas, we krijgen het vast wel compleet ! Quote Link to post Share on other sites
Integra Posted February 22, 2019 Share Posted February 22, 2019 (edited) 6 minuten geleden, Minuteman zei: Wederom grote dank ! Nu is het natuurlijk wachten totdat je van de week in de palletstapel met 52 onderdelen bord-1513 + capstan motor aantreft die naast de voeding liggen Volgend weekend naar Framersheim en daara nog een keer naar Thomas, we krijgen het vast wel compleet ! Capstanmotor moet wel echt van die machine zijn, anders gaat het mis... die dingen zijn helaas niet wisselbaar zonder de overige componenten óók te wisselen. Het zijn zegmaar setjes die speciefiek bij elkaar horen. Een verkeerde geeft schade (leuk he, zo'n digitale bak ) Een processorbord hebben we zeker niet extra (we hebben meer machines dan processorboards) Wel moet er nog een capstanmotor zijn, maar geen idee welke release die heeft.... Echter vrees ik dat mijn werkgever niet van z'n onderdelen af wil.... Edited February 22, 2019 by Integra Quote Link to post Share on other sites
Minuteman Posted February 22, 2019 Author Share Posted February 22, 2019 Oei, dan wordt het wel een uitdaging want volgens mij ga ik die niet meer vinden. Misschien is de 42 opbouwen dan niet zo'n verkeerd idee, Wat kon de 52 ook al weer wat de 42 niet kon, was dat slomotion afspelen ? Quote Link to post Share on other sites
Integra Posted February 22, 2019 Share Posted February 22, 2019 Durf ik zo niet te zeggen..... Ik ken de 42 helemaal niet. Er zullen vast wat verschillen zijn, maar weet zo niet welke. Verwacht overigens niet te veel van de slowmotion... die is nogal slecht bij BCN en het geluid loopt te schokken (de tape slaat dan ook alle kanten op) Ik verwacht dat ze in de basis wel gelijk zijn maar inderdaad bepaalde functies mist t.o.v. de 52. Quote Link to post Share on other sites
Integra Posted February 22, 2019 Share Posted February 22, 2019 (edited) Om een processorkaart te controleren en programmeren is er een kastje nodig om 'm aan de PC te hangen. Edited February 22, 2019 by Integra Quote Link to post Share on other sites
Minuteman Posted February 22, 2019 Author Share Posted February 22, 2019 Dat is ook goed om te weten, en dan de software nog. Het ding is inderdaad complexer dan ik dacht. Quote Link to post Share on other sites
Integra Posted February 22, 2019 Share Posted February 22, 2019 BCN 51 is eenvoudiger Dat is min of meer vooroorlogse techniek met het verschil dat er geen buizen meer in zitten Dus wel solid state, maar verder.... Kwam in 1976 op de markt, maar het ontwerp is duidelijk minimaal 10 jaar ouder. Quote Link to post Share on other sites

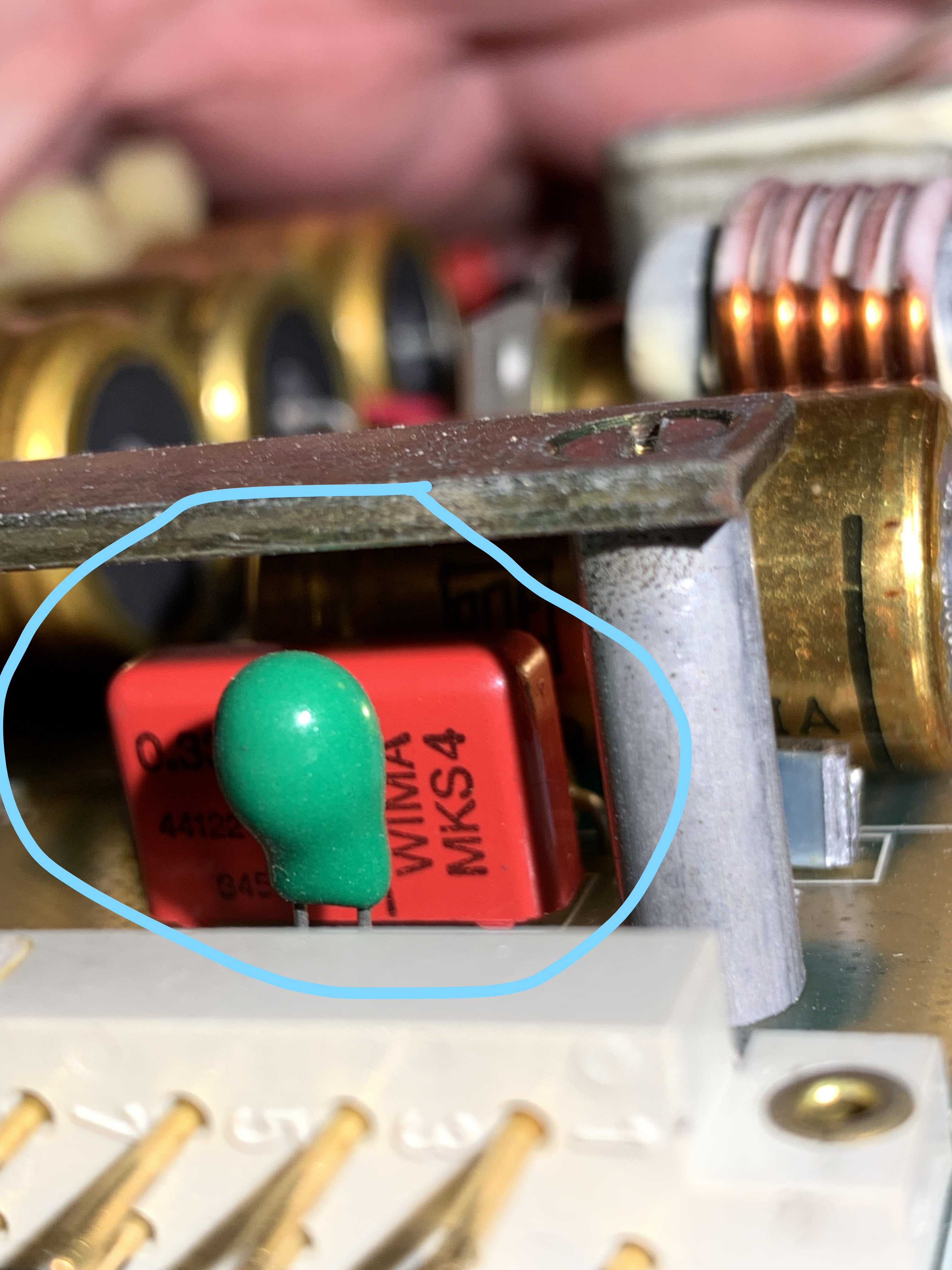

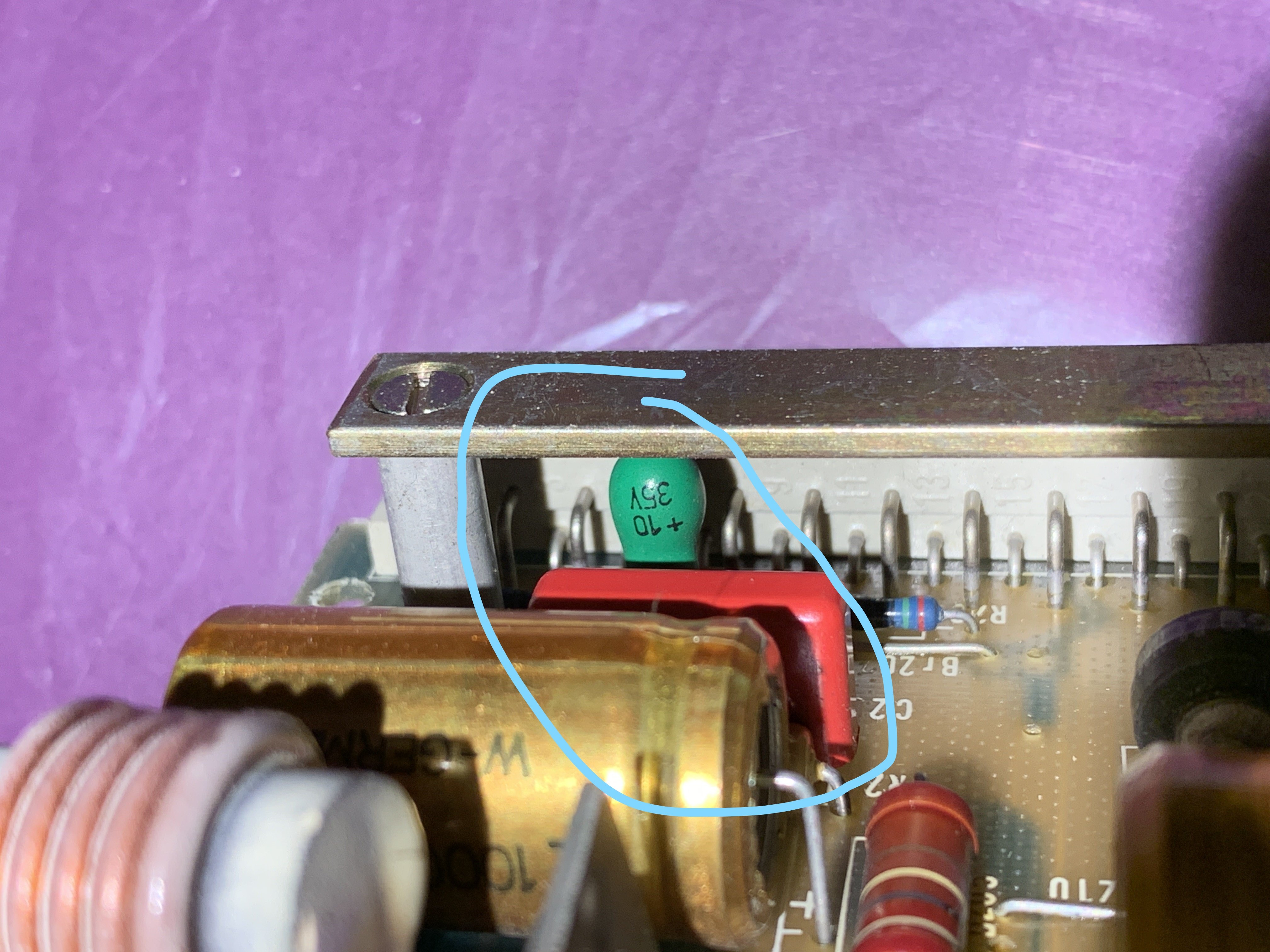

Minuteman Posted February 23, 2019 Author Share Posted February 23, 2019 7 uur geleden, Minuteman zei: Als we de groene Tentaalcondemsator bekijken, lees ik dan goed af dat deze 10 microfarad bij 35 volt is ? Dan kan ik eens kijken wie er zo’n ding heeft liggen. Quote Link to post Share on other sites
Integra Posted February 23, 2019 Share Posted February 23, 2019 Daar kun je ook een gewone Elco in zetten Quote Link to post Share on other sites

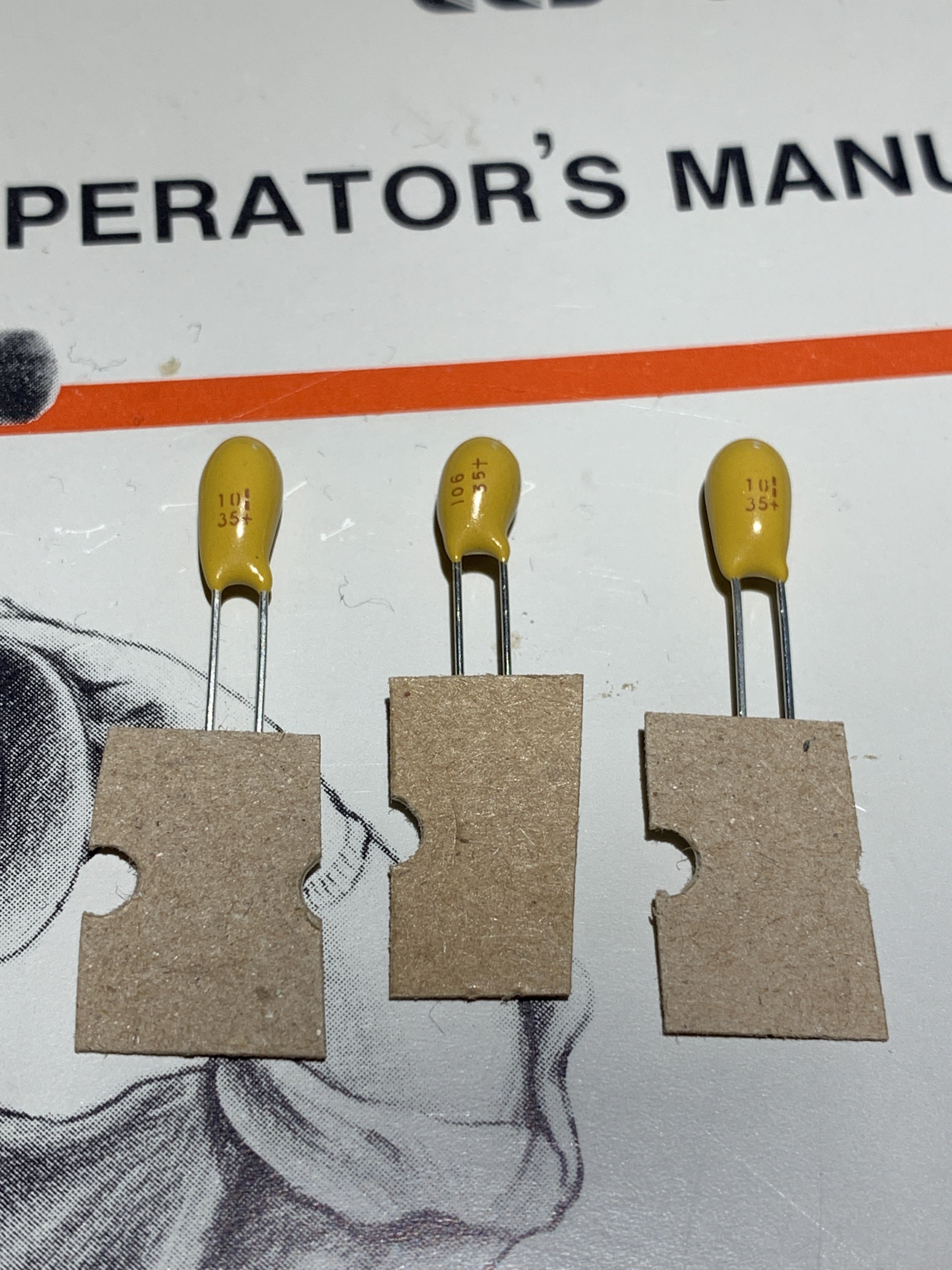

Minuteman Posted February 23, 2019 Author Share Posted February 23, 2019 (edited) @ Integra, ik zag je bericht te laat. Toch fijn dat er nog winkeltjes zijn waar je gewoon een paar van die tantaal condensatoren kan kopen (Radio Rotor op de Kinkerstraat) Eens kijken of we die groene kunnen vervangen voor een gele. De waardes zijn het zelfde (10 uf x 35v) en even de puls en min in de gaten houden. Edited February 23, 2019 by Minuteman Quote Link to post Share on other sites

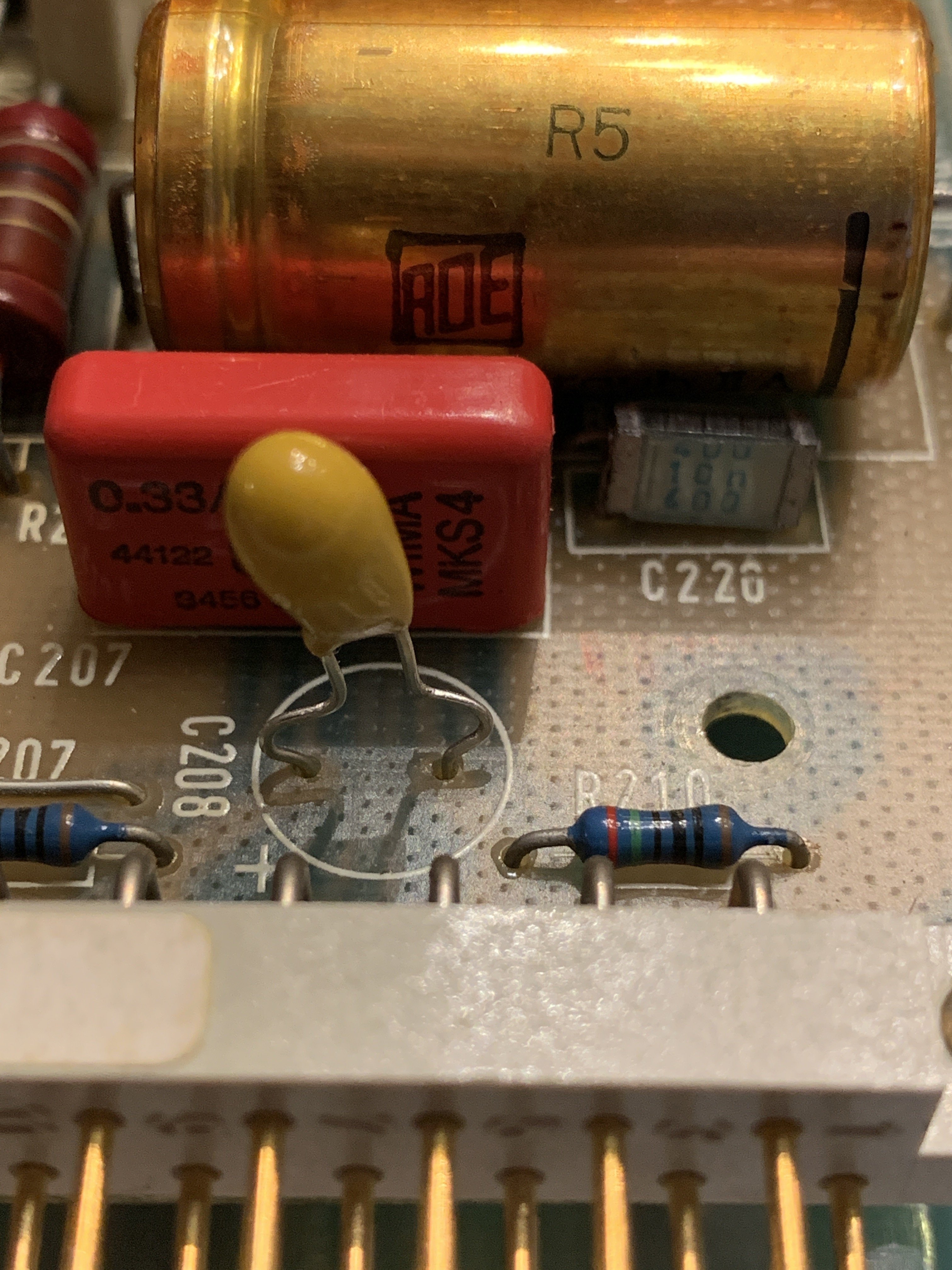

Minuteman Posted February 27, 2019 Author Share Posted February 27, 2019 Het solderen van de tentaal viel mij alles mee, de nieuwe moest even gevouwen worden en liet zich daarna makkelijk plaatsen. Hoewel ik niets had verwacht ging de machine toch al voor een deel aan en liet zich iets bedienen. De machine heeft een uur aangestaan zonder noemenswaardige problemen. Voedingen doen het goed, al zullen ze nog wel verder gereviseerd en vernieuwd moeten worden. Aangezien de voeding ontbreekt voor het andere deel van de machine is gekeken naar de reserve BCN. Daar zit immers nog een zelfde voeding in. Standaard met dit soort oude apparatuur sneuvelen er wel wat condensatoren. En ja hoor, ook bij deze voeding duurde het nog geen 10 seconden voordat de boel plofte. (ik zou zo onderhand beter moeten weten en ze preventief vervangen). Maar goed, die voeding ook uit elkaar gehaald en de dader was al snel gevonden. Het was vast gezellig want het dak was eraf. Er zitten er 2 in bij deze voeding en ze zijn hetzelfde. Vanavond eens kijken waar ik er 2 verse kan scoren. Ik hoop dat ik jullie zo onderhand niet al te veel verveel met mijn zoektocht om de Medisch Centrum West banden afgespeeld te krijgen. Dit is overigens het resultaat na het herstel van de eerste voeding. Het apparaat doet iets ! Quote Link to post Share on other sites

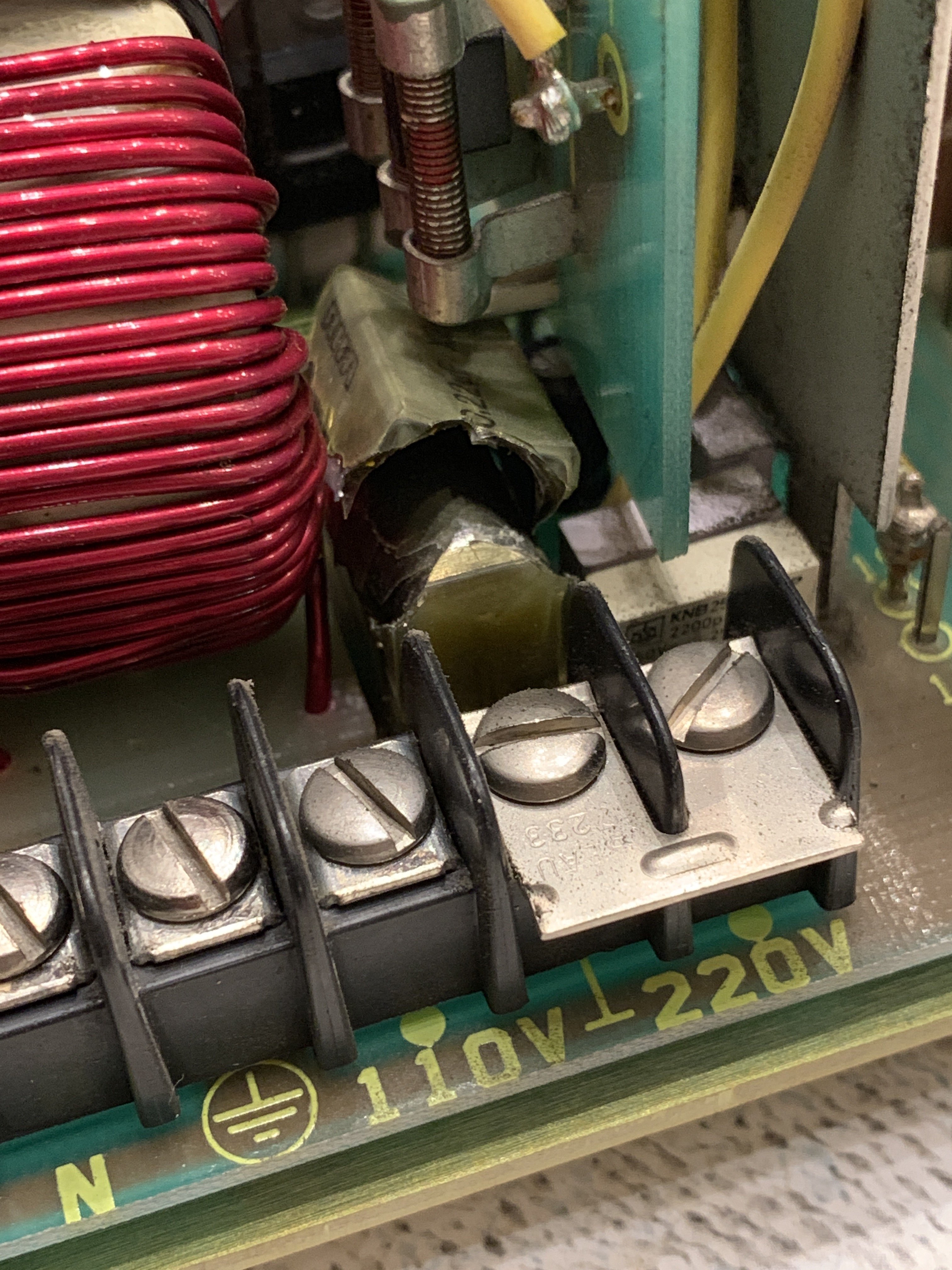

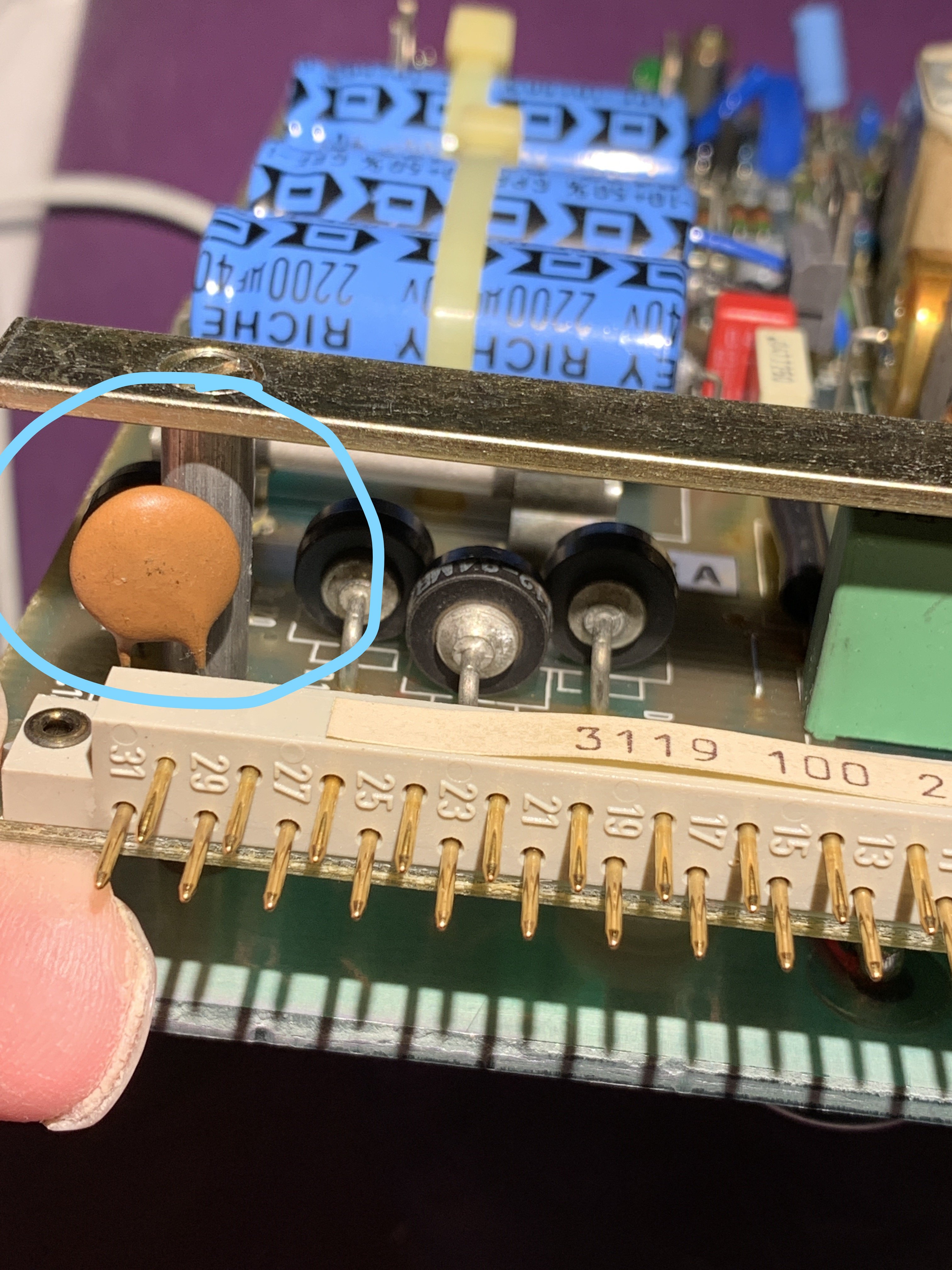

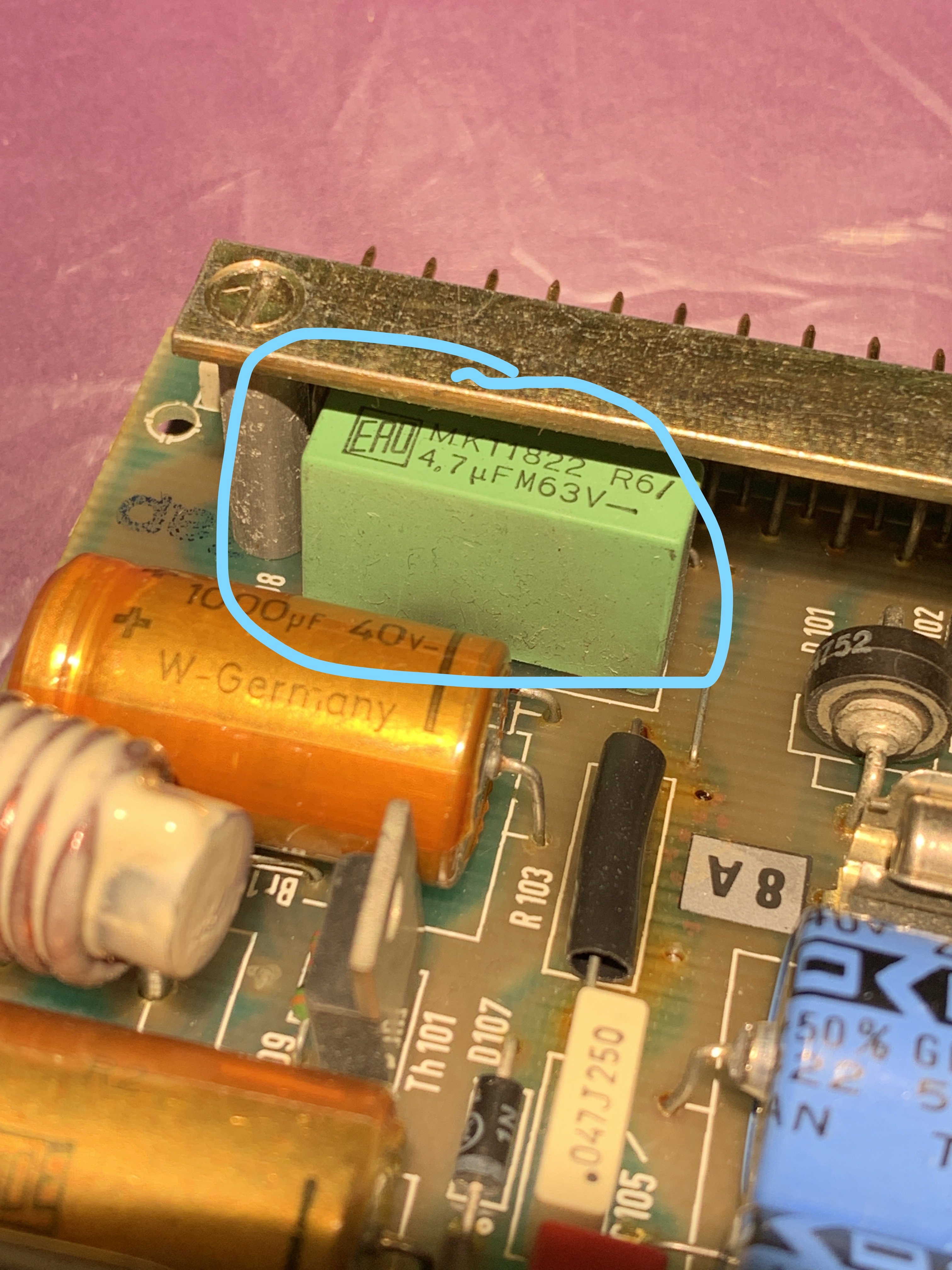

Integra Posted February 27, 2019 Share Posted February 27, 2019 Die geplofte is niet een gewone condensator... goede nieuws is dat ie 'm eigenlijk niet echt nodig heeft (al is vervangen wel raadzaam) Reden dat ie geploft is heeft echter niets te maken met eventuele problemen in het apparaat, maar puur ouderdom.. Elk apparaat waar ze in zitten zal het ding ooit van ploffen. Op het filmpje zie je de machine trippen (hij weet niet wat ie doen moet en mag eigenlijk niet eens geen draaien (kan je het servo board kosten). Dat ie nu wel gaat draaien is omdat ie niets snapt.... Normaal zou hij niet draaien als er geen tape ingelust zit. Verder zie ik inderdaad een hele reeks spanningen ontbreken (alle leds zijn uit op het board). En ik zie dat ie geen referentie (blackburst) krijgt Quote Link to post Share on other sites
Integra Posted March 1, 2019 Share Posted March 1, 2019 Heb nog wat tests gedaan met de 52.... Als het "edit" board er niet in zit (of uitgeschakeld is), kan de machine spelen zónder het processorboard! Je mist dan een aantal functies, maar spelen is mogelijk! Quote Link to post Share on other sites

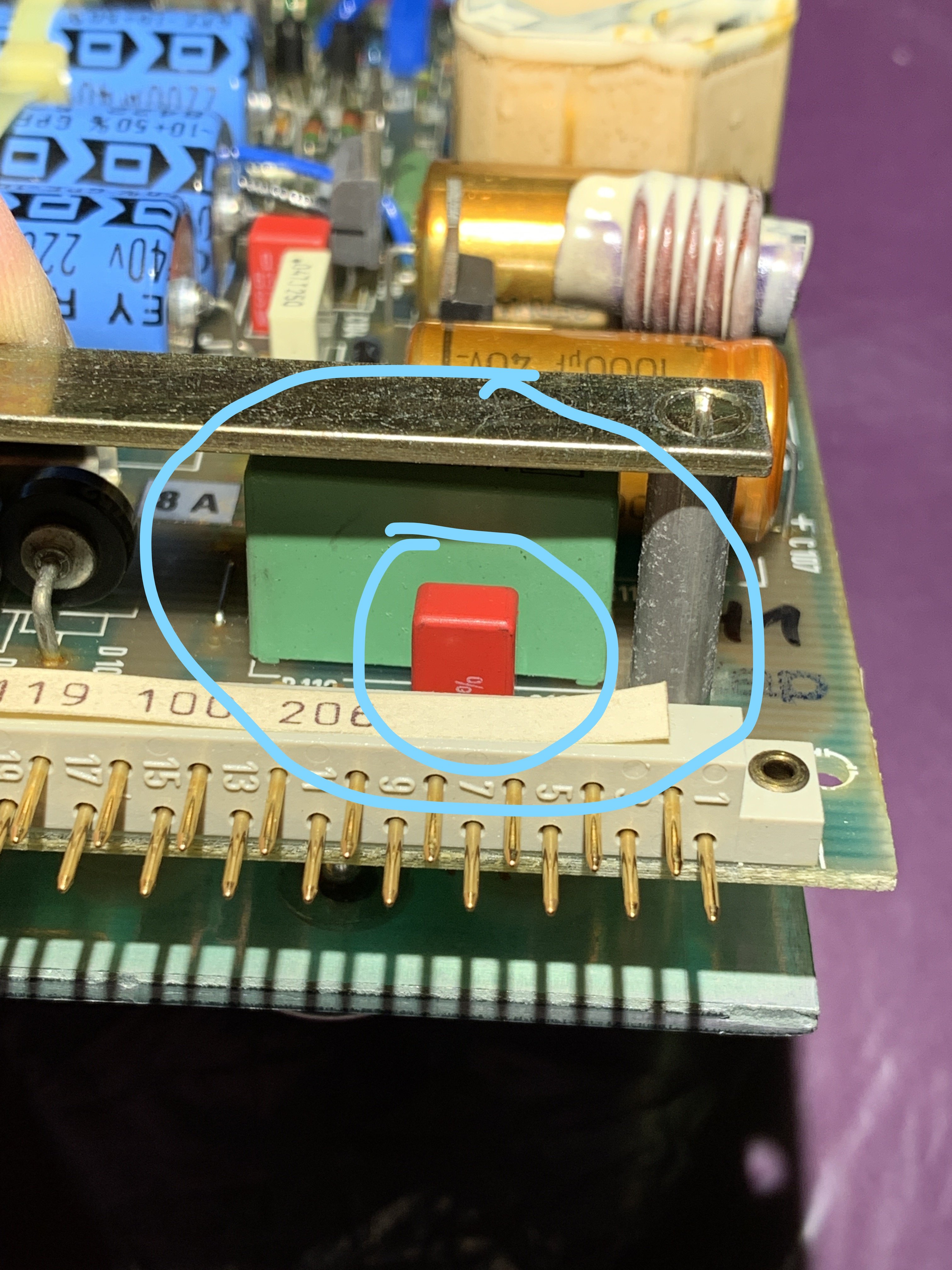

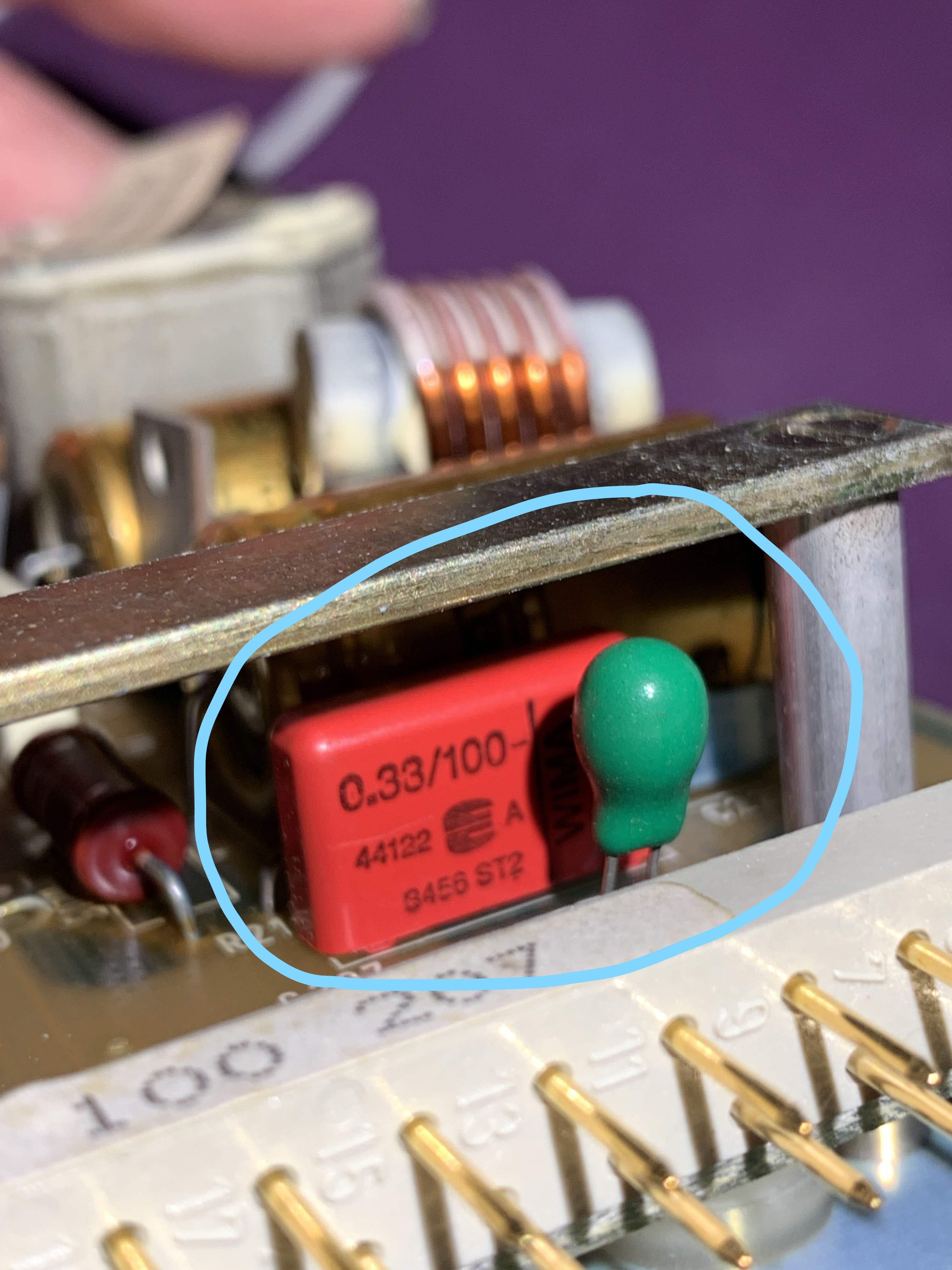

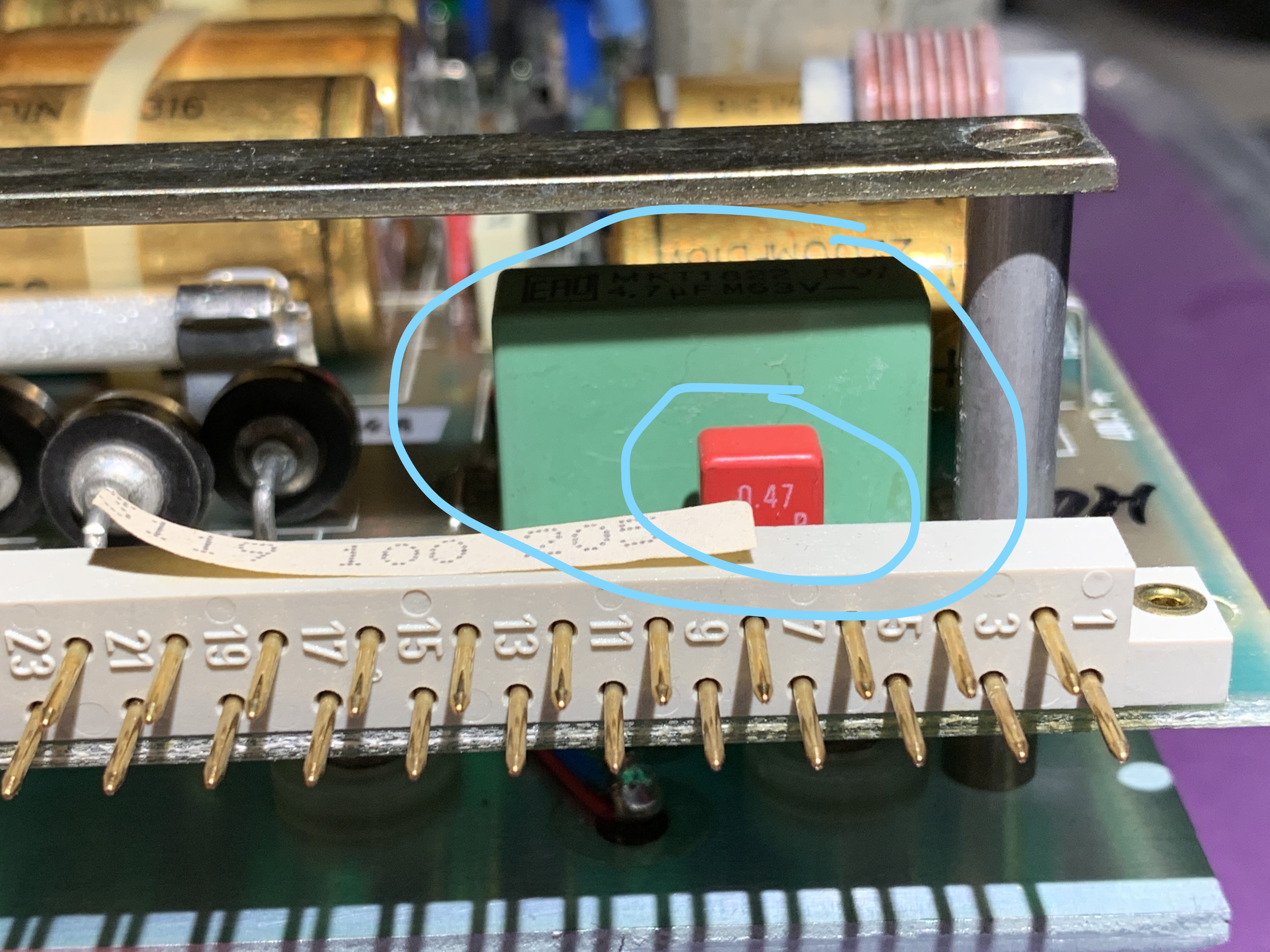

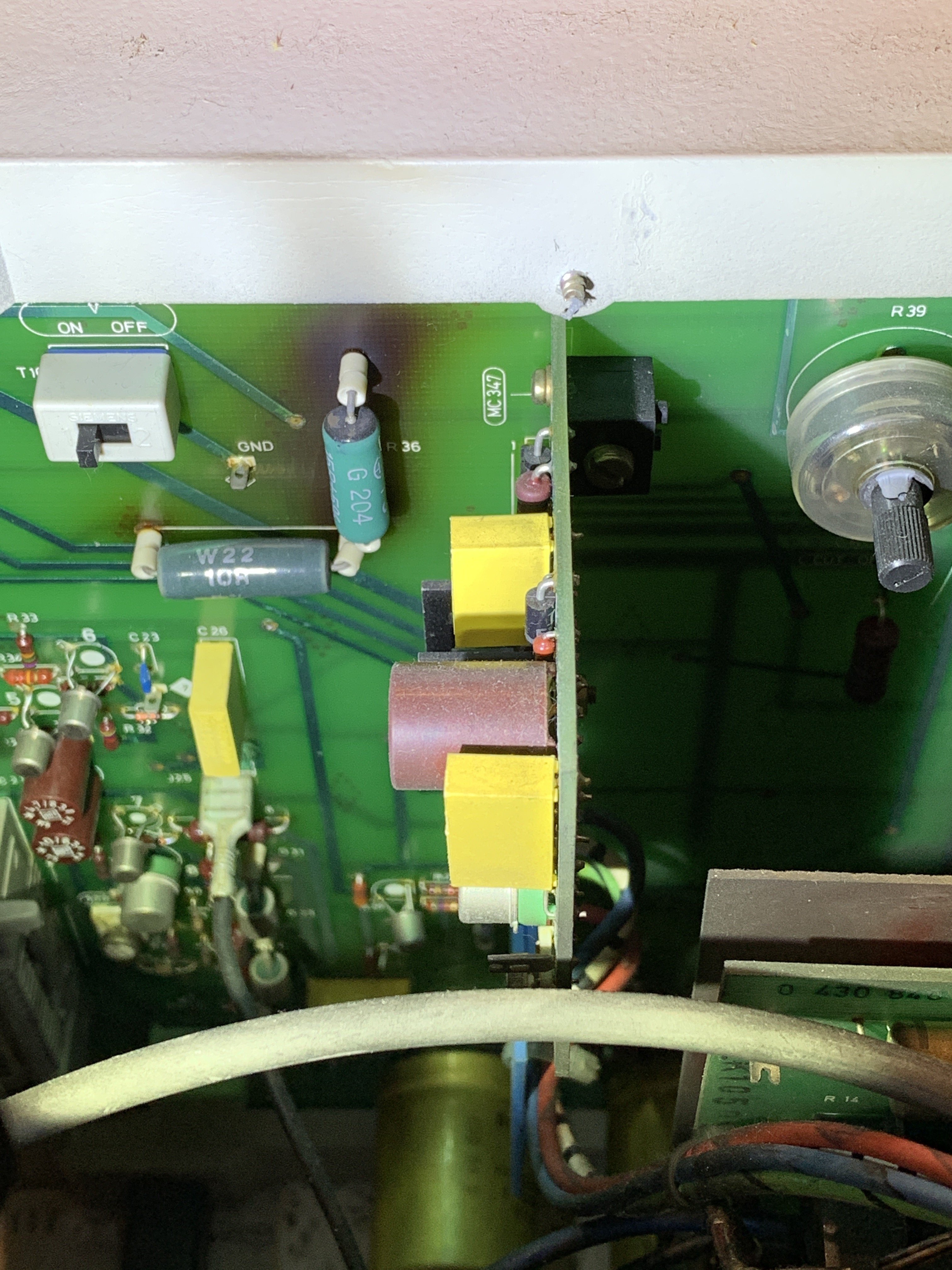

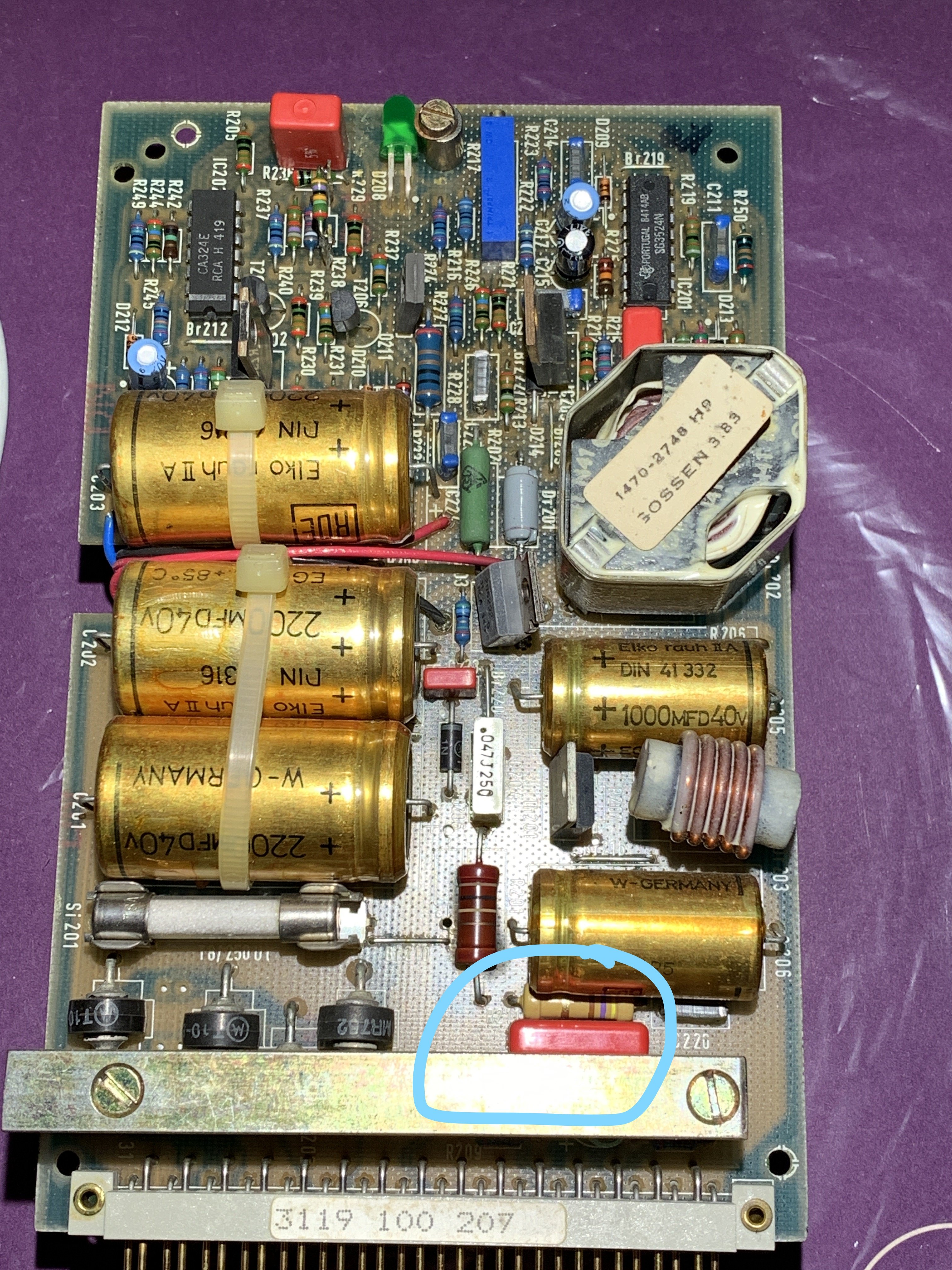

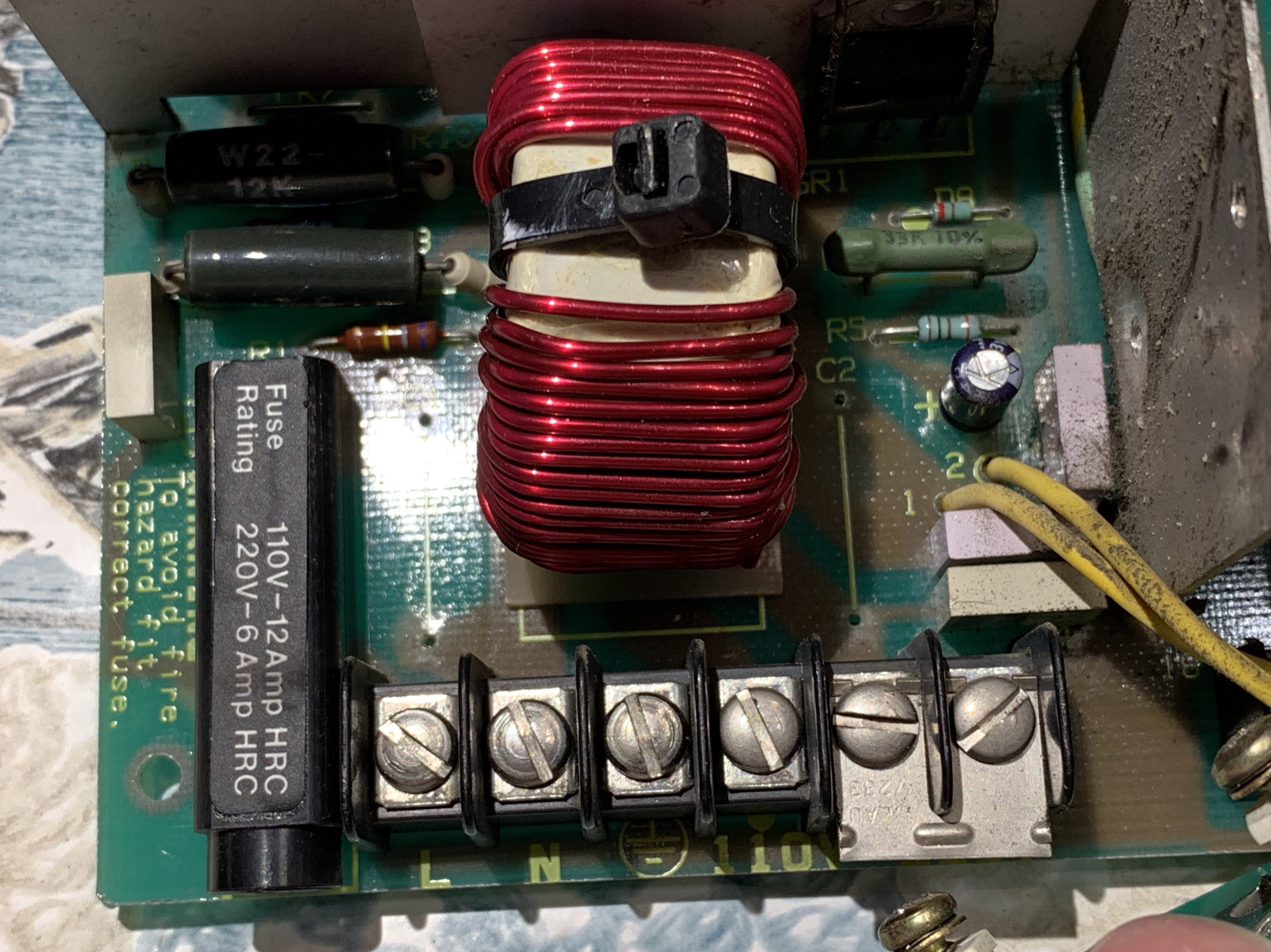

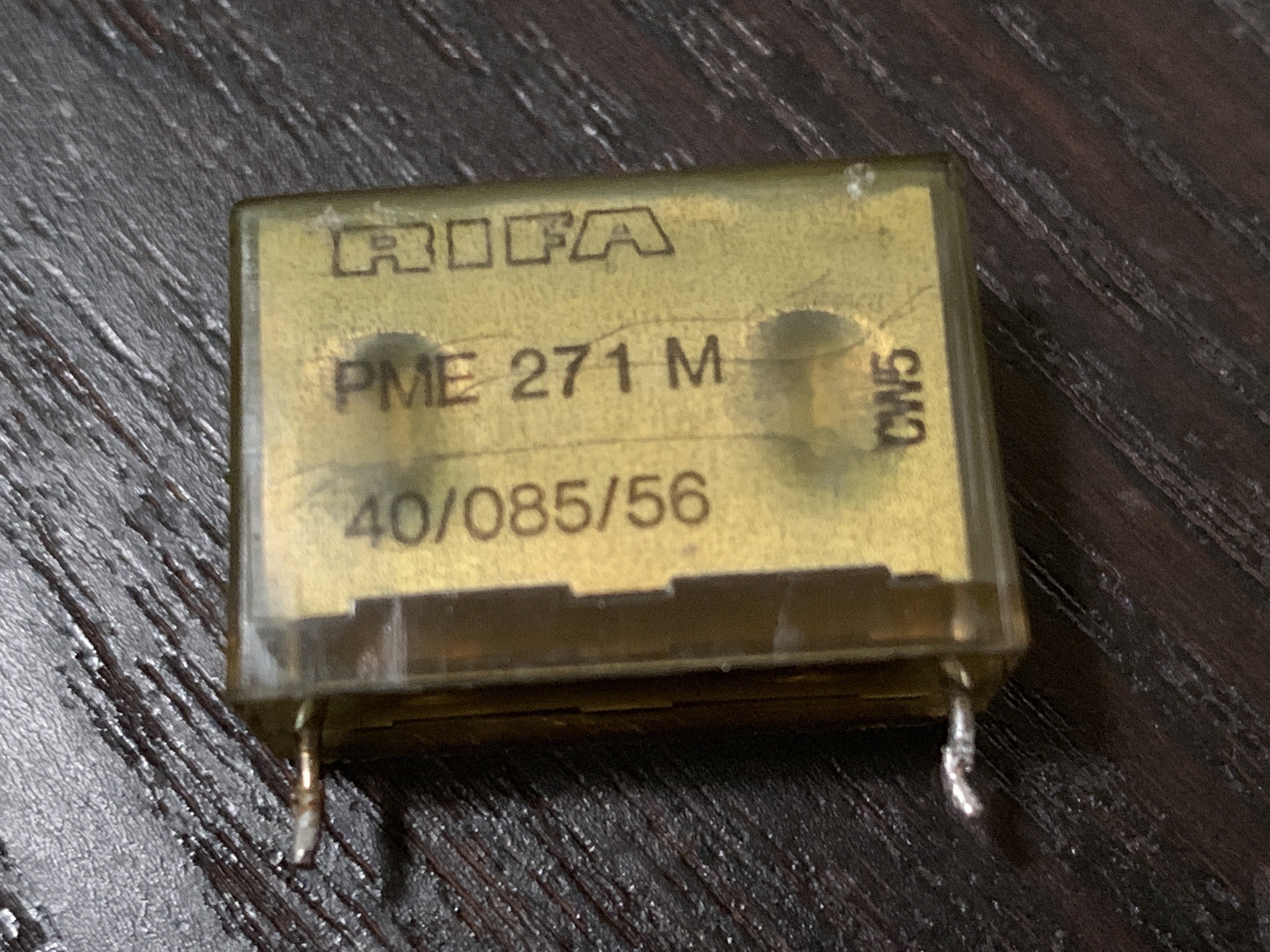

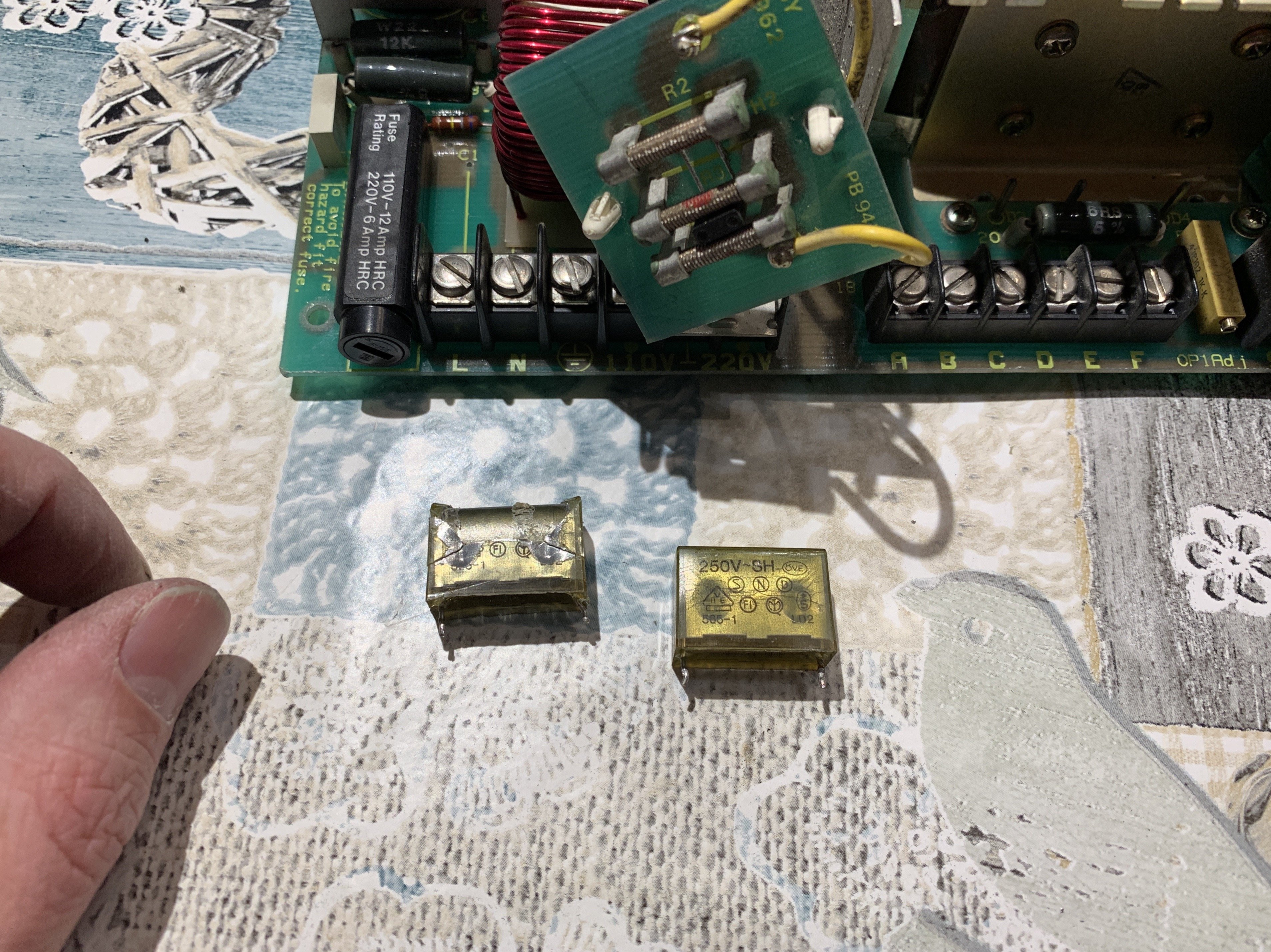

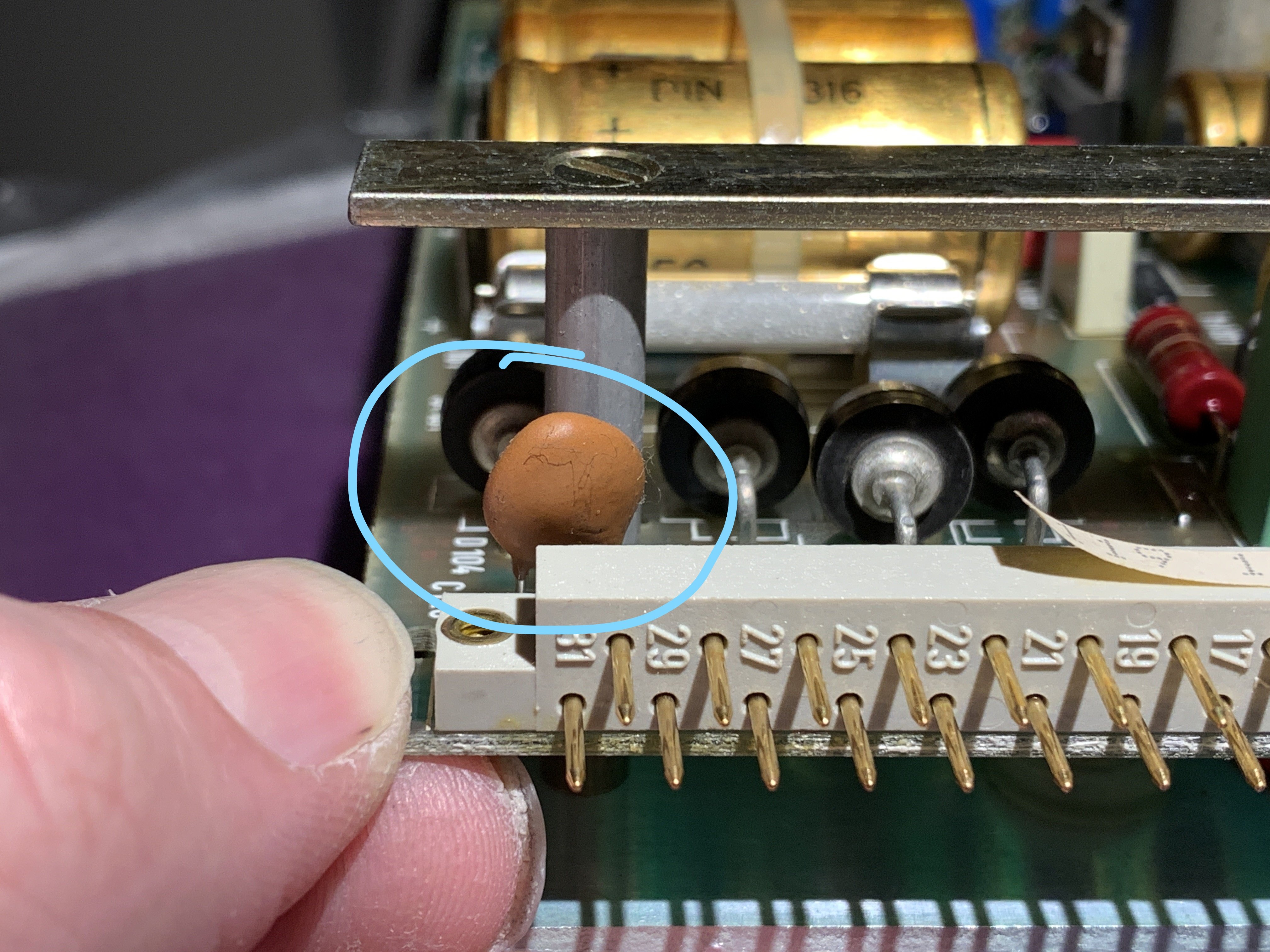

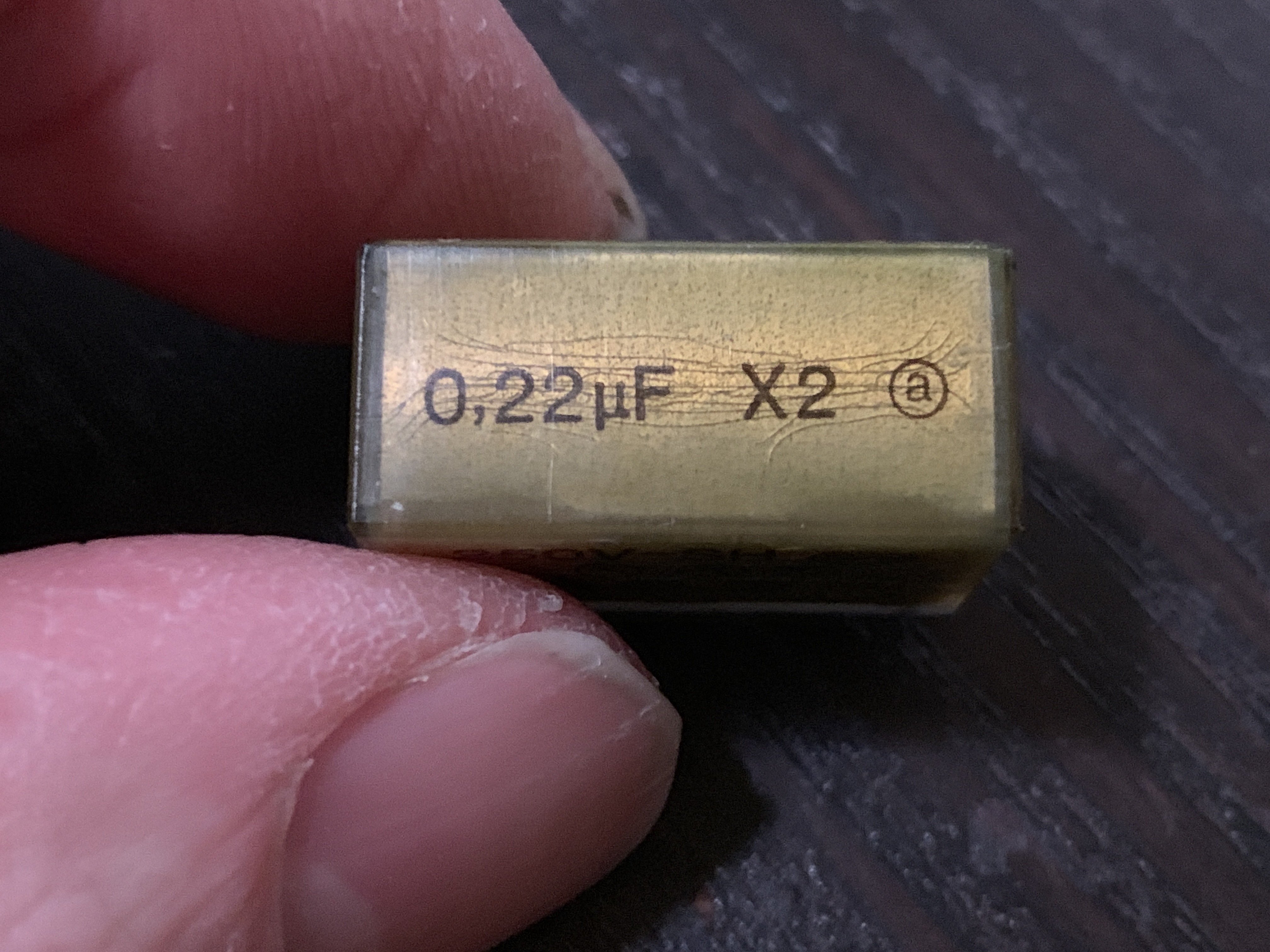

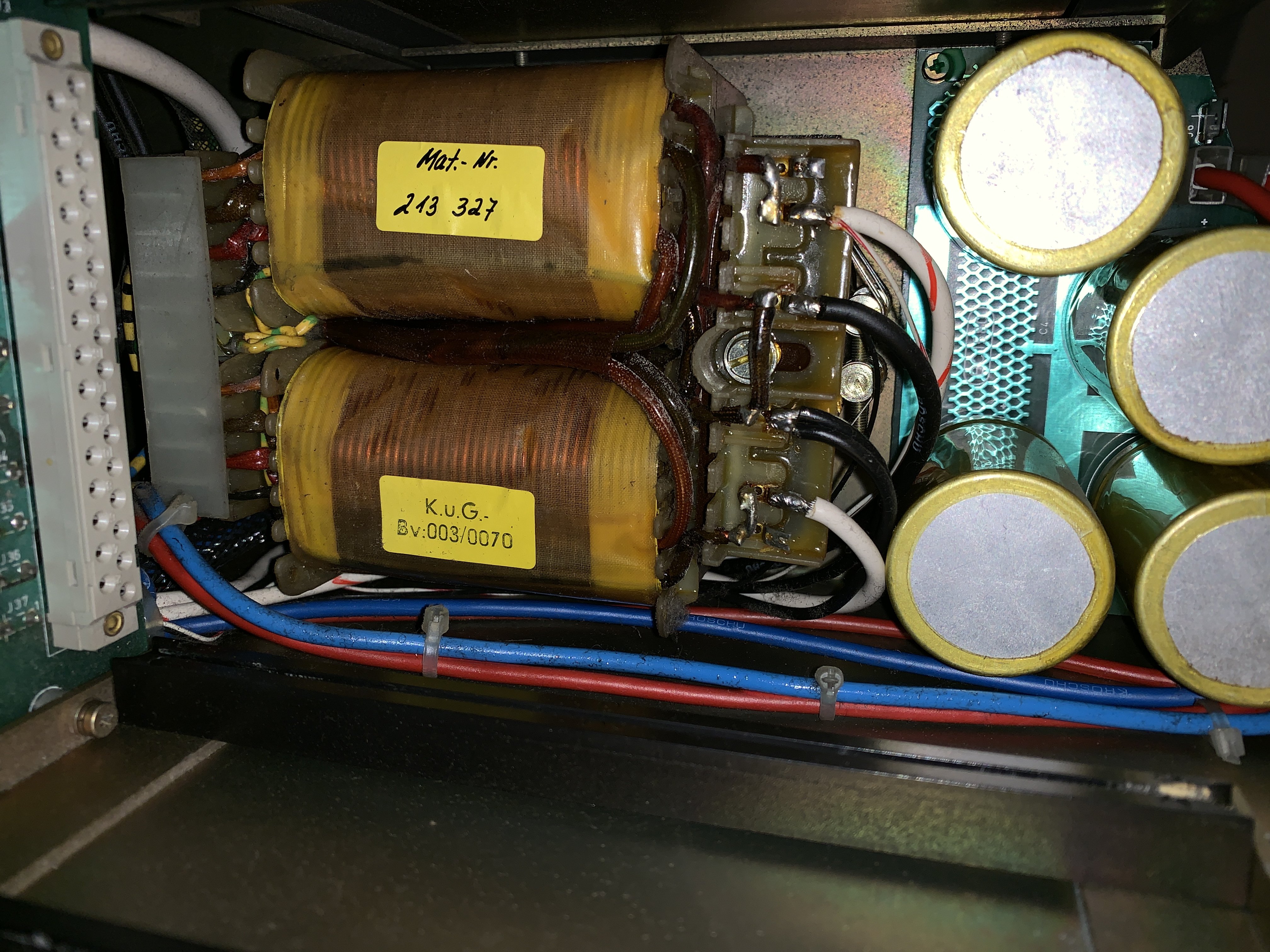

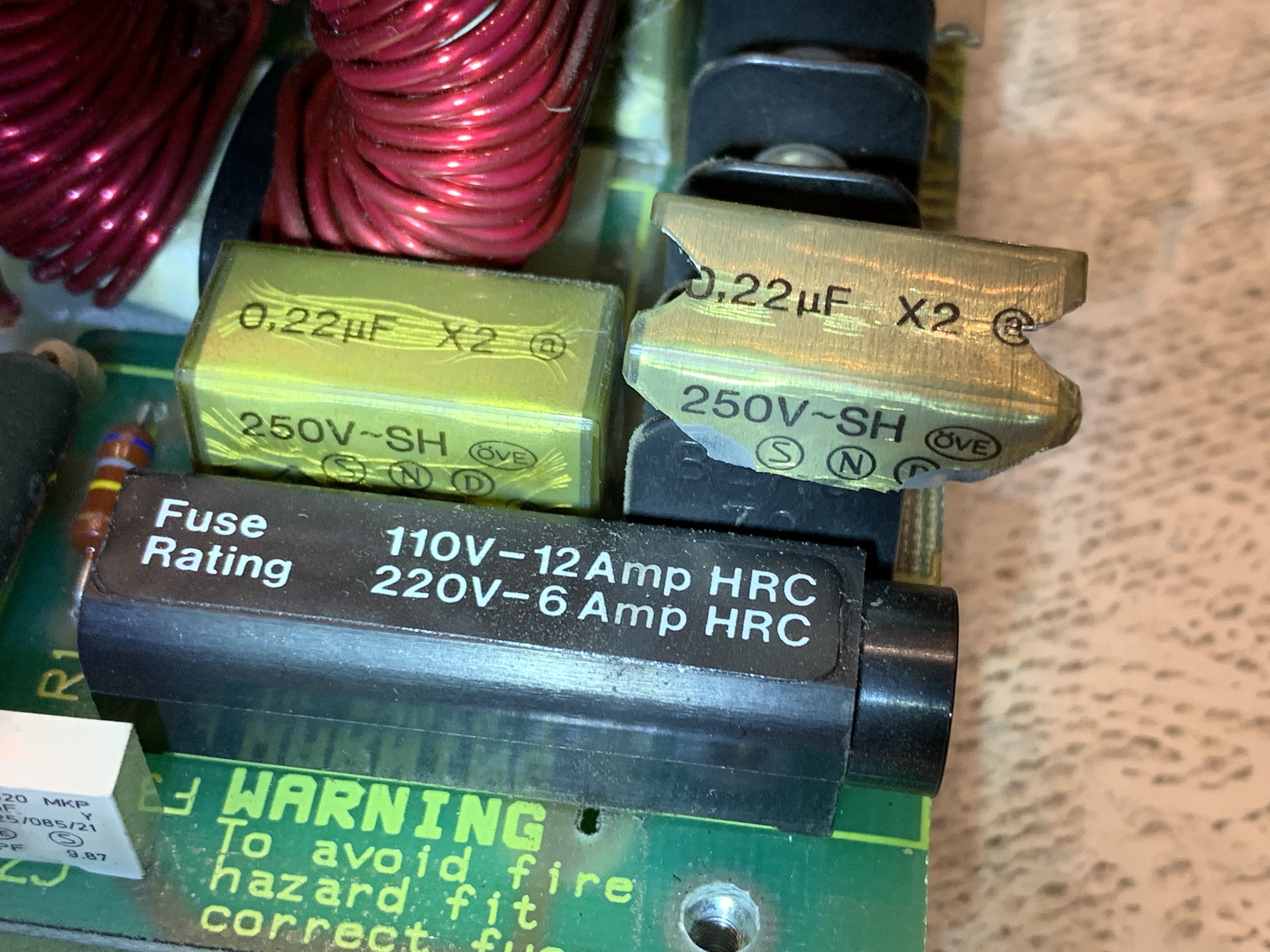

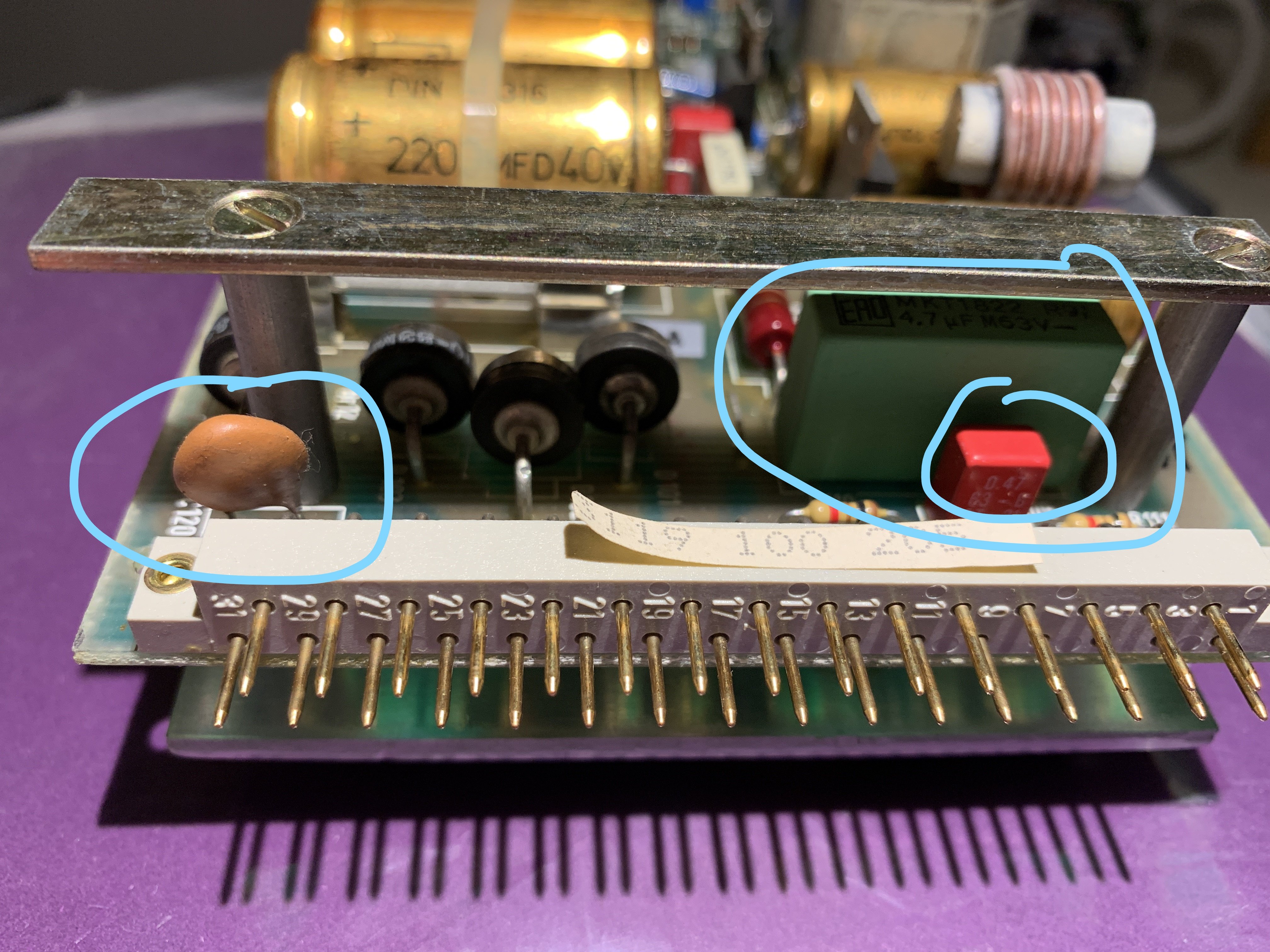

Minuteman Posted March 2, 2019 Author Share Posted March 2, 2019 Kijk, dat is goed nieuws ! Ondertussen de beide condensatoren er uitgesoldeerd. De voeding moest wel even uit elkaar maar het is gelukt. Wat ik nog niet helemaal begrijp is wat nu het precieze type is dat ik nodig heb. De volgende kenmerken weet ik Afmetingen van het blokje zelf = 11.3 x 16.5 x 24 mm De afstand tussen de pootjes = 20.3mm Specificatie = X2 Het voltage = 250v Microfarad = 0,22 Maar als ik dan ga zoeken (Conrad / Farnell) dan zie ik nog dat er verschil kan zijn in Ohm en bij andere zie ik iets van percentages voorbij komen. Ik heb helaas geen schema van de voeding dus moet het doen met wat ik nu heb. Wie heeft de gouden tip welke ontstoringscondensator de juiste zou zijn ? Quote Link to post Share on other sites

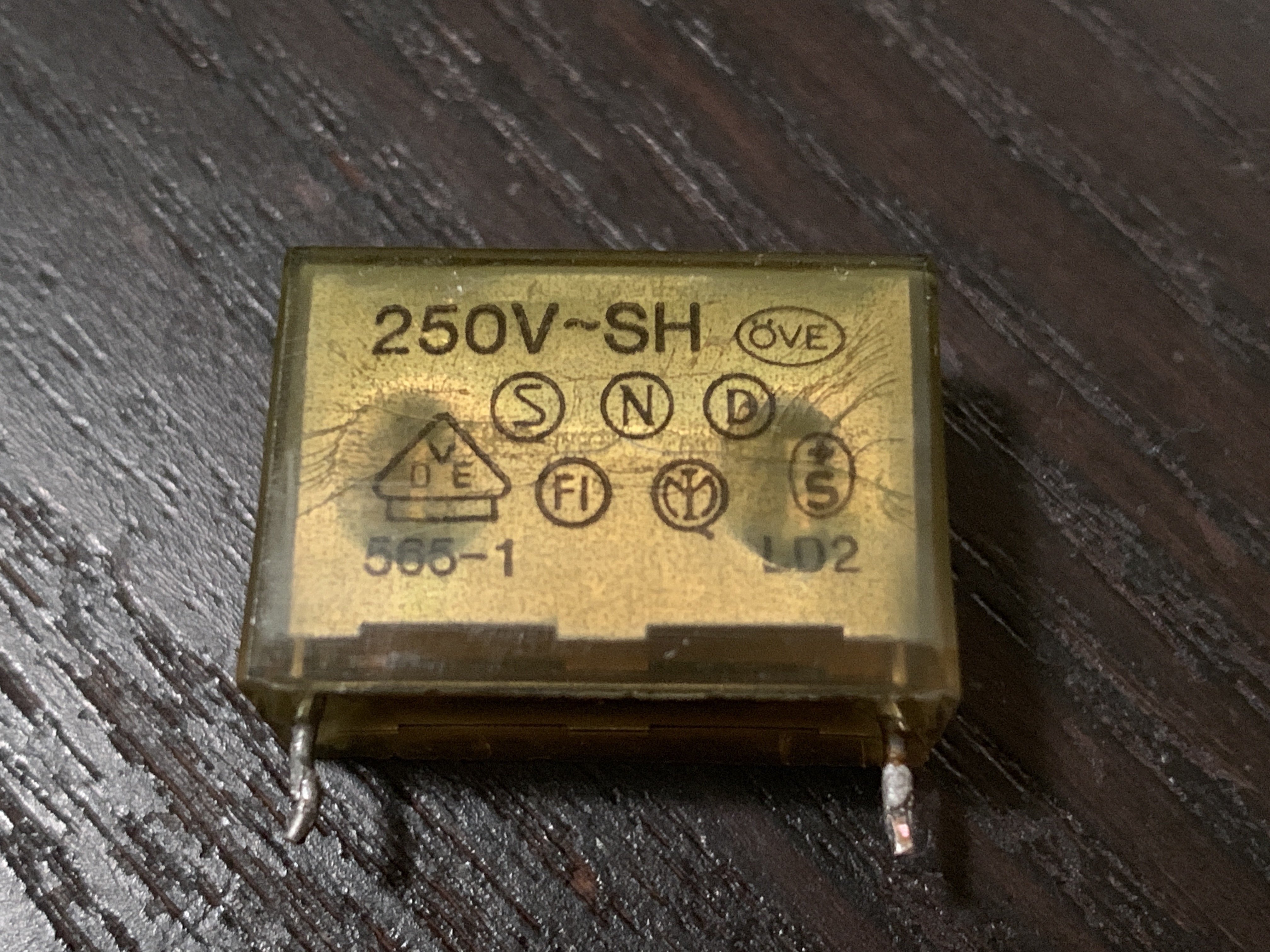

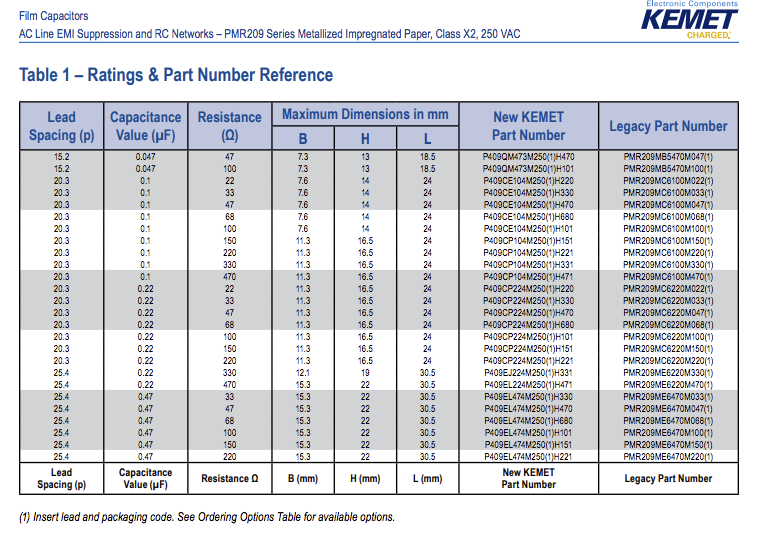

djkoelkast Posted March 3, 2019 Share Posted March 3, 2019 Dat zijn ontstoorcondensatoren, je kunt zonder. Maar als je ze wil vervangen zijn 2 dingen belangrijk, de waarde (0.22 uF) en het type (X2) naast uiteraard het voltage. En ik zou ze niet voor dezelfde types (die gouden) vervangen maar voor de wat sterkere plastic varianten. Dus niet de papierversie. Dat de getallen voorop anders zijn maakt niet uit, al kun je wel een exact dezelfde vinden als je goed zoekt. Ik zou voor zoiets gaan, als de maat hetzelfde is: https://nl.farnell.com/panasonic/ecqu2a224ml/cap-0-22-f-20-pp/dp/1198297?st=Safety Capacitor, 0.22 µF, X2 Deze lijken me nog sterker: https://nl.farnell.com/vishay/f17724222260/cap-0-22-f-20-pet/dp/2528247?MER=sy-me-pd-mi-alte&st=Safety Capacitor, 0.22 µF, X2 Quote Link to post Share on other sites

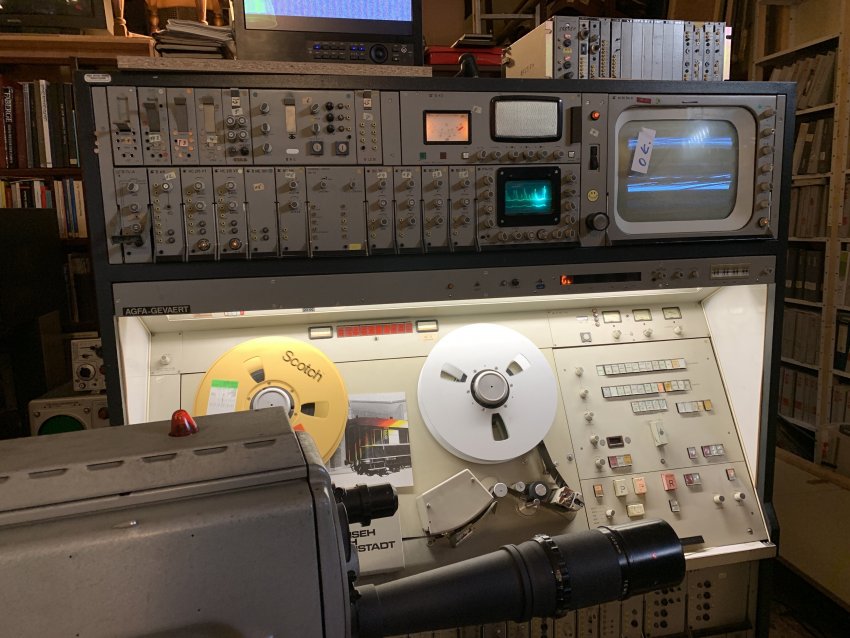

Minuteman Posted March 3, 2019 Author Share Posted March 3, 2019 Top, dank je wel. Gaan we die bestellen. Overigens gisteren in Dld. geweest waar je letterlijk struikelde over de BCN's maar deze was toch wel het meest indrukwekkend. Daar gaan gewoon 2 inch tapes in, nog nooit gezien. Quote Link to post Share on other sites
Integra Posted March 3, 2019 Share Posted March 3, 2019 4 uur geleden, djkoelkast zei: Dat zijn ontstoorcondensatoren, je kunt zonder. Maar als je ze wil vervangen zijn 2 dingen belangrijk, de waarde (0.22 uF) en het type (X2) naast uiteraard het voltage. En ik zou ze niet voor dezelfde types (die gouden) vervangen maar voor de wat sterkere plastic varianten. Dus niet de papierversie. Dat de getallen voorop anders zijn maakt niet uit, al kun je wel een exact dezelfde vinden als je goed zoekt. Ik zou voor zoiets gaan, als de maat hetzelfde is: https://nl.farnell.com/panasonic/ecqu2a224ml/cap-0-22-f-20-pp/dp/1198297?st=Safety Capacitor, 0.22 µF, X2 Deze lijken me nog sterker: https://nl.farnell.com/vishay/f17724222260/cap-0-22-f-20-pet/dp/2528247?MER=sy-me-pd-mi-alte&st=Safety Capacitor, 0.22 µF, X2 Kopt helemaal Je kunt zonder, maar als je ze wilt vervangen, neem dan goede Quote Link to post Share on other sites
Integra Posted March 3, 2019 Share Posted March 3, 2019 1 uur terug, Minuteman zei: Top, dank je wel. Gaan we die bestellen. Overigens gisteren in Dld. geweest waar je letterlijk struikelde over de BCN's maar deze was toch wel het meest indrukwekkend. Daar gaan gewoon 2 inch tapes in, nog nooit gezien. Die ken ik, kom je weinig tegen. Meestal zijn ze van Ampex of in Amerika ook van RCA. Een 2" Quadruplex Feitelijk het allereerste video systeem. Wereldwijd in gebruik van 1956 tot midden jaren 80! Kwaliteit was goed, heel goed zelfs. Maar erg duur in gebruik en slijt snel Quote Link to post Share on other sites

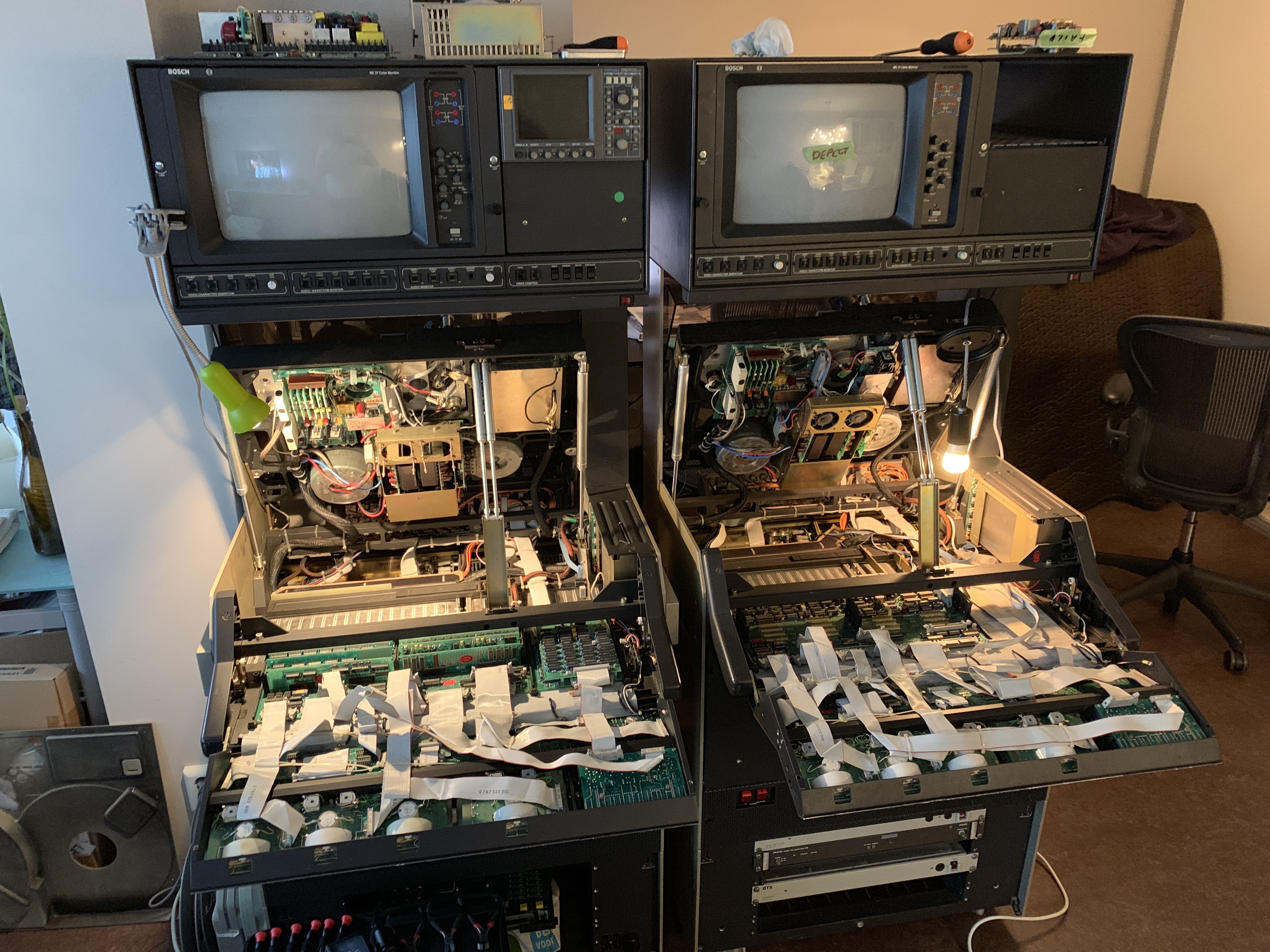

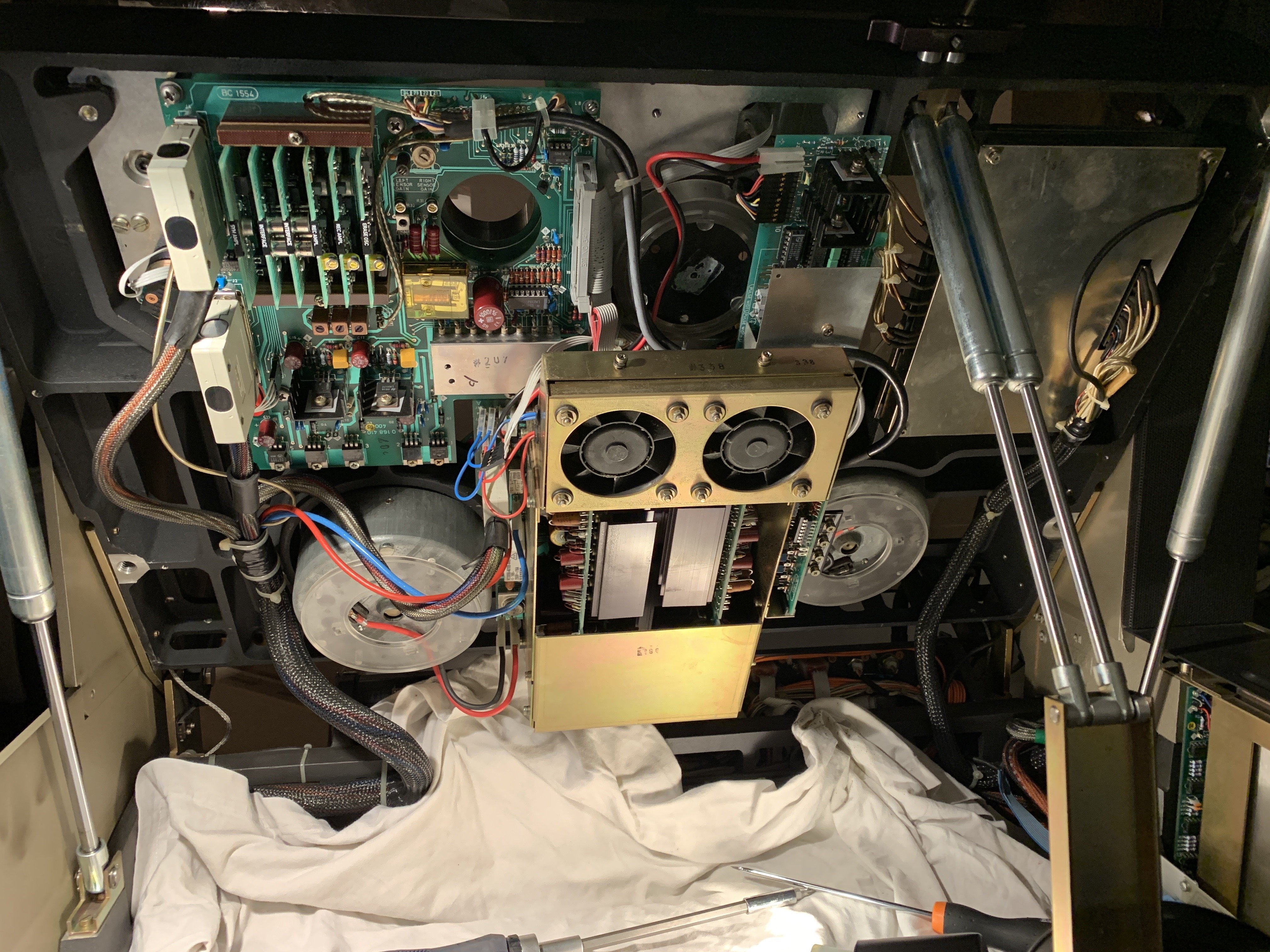

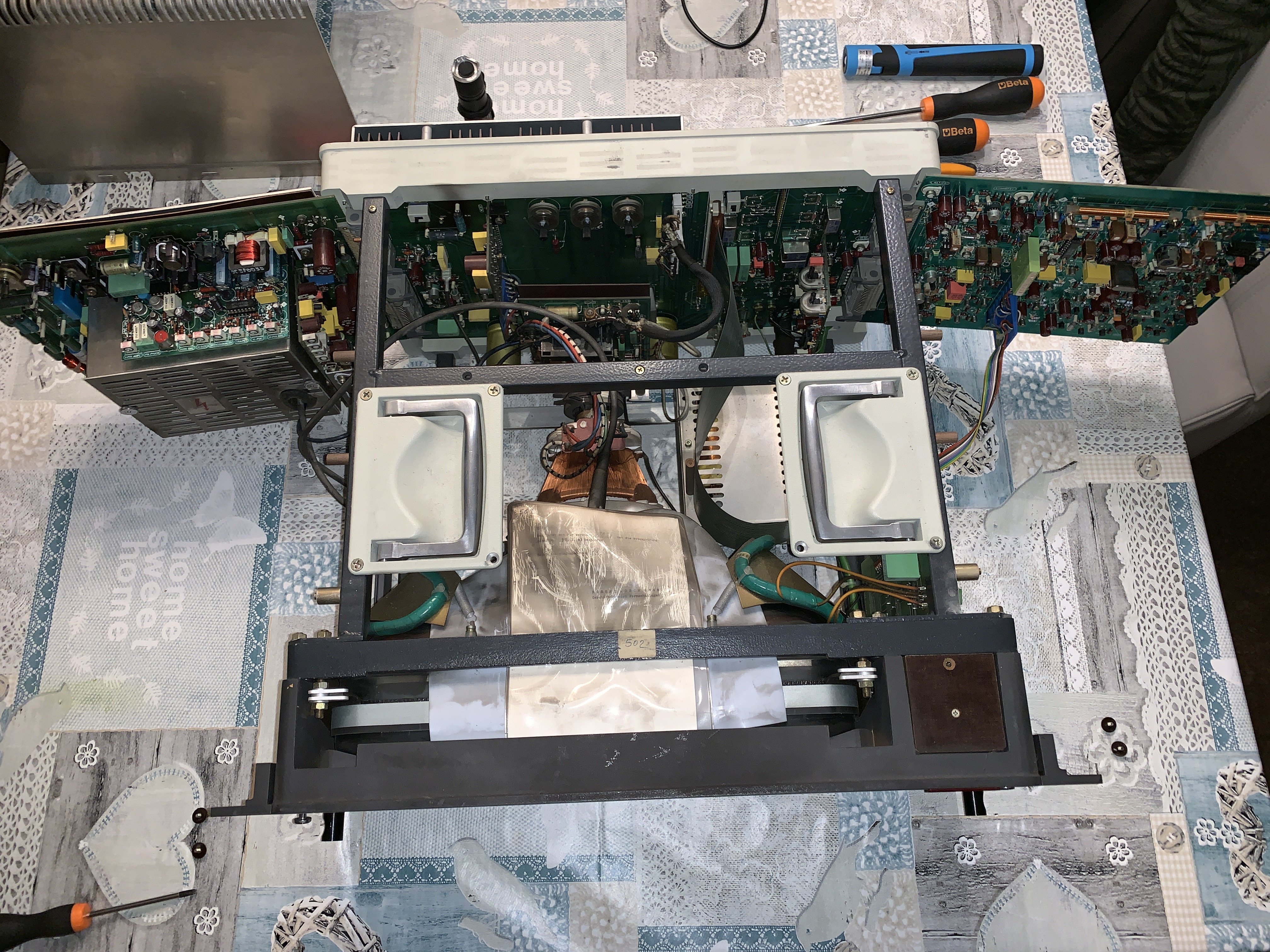

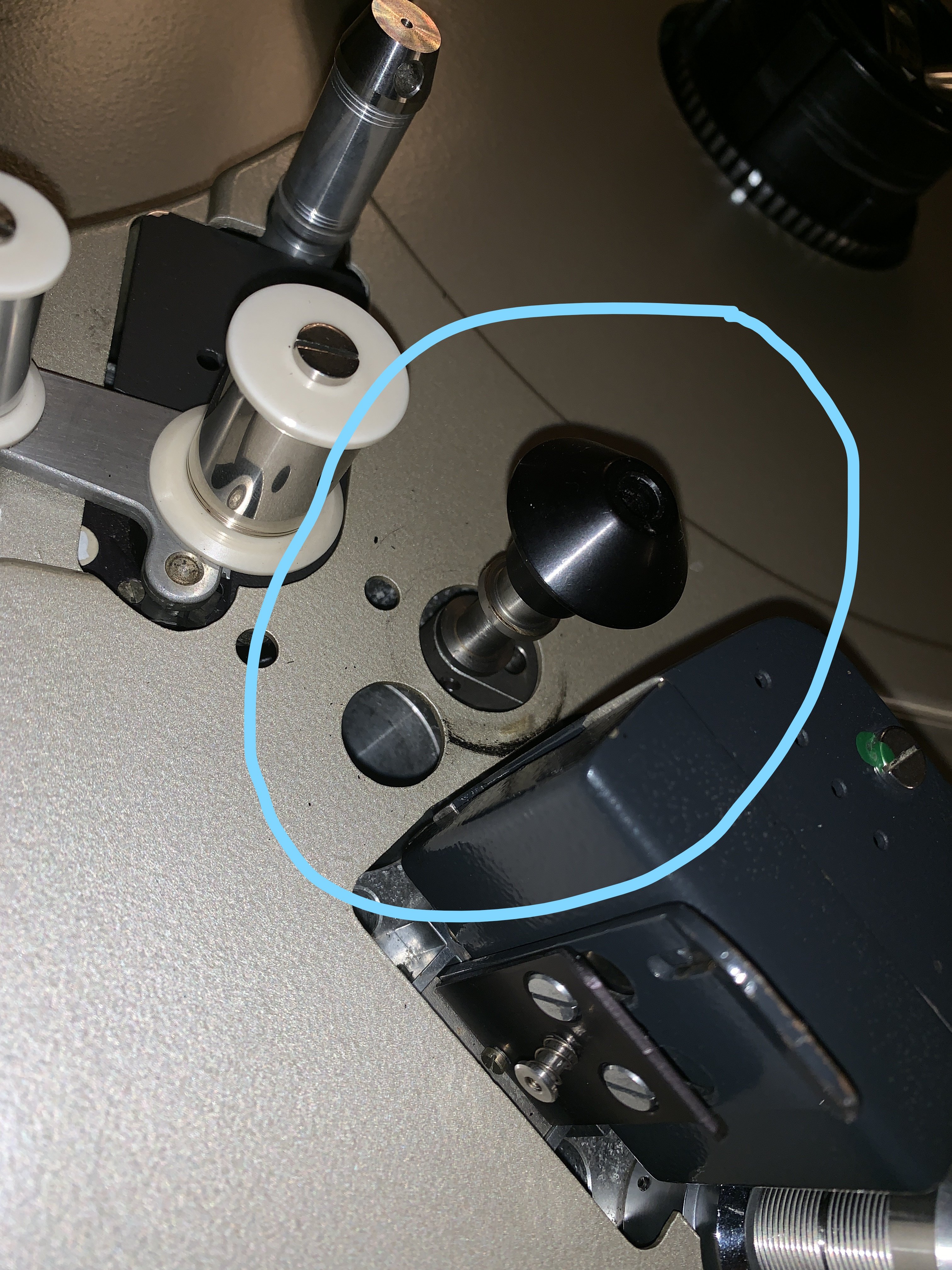

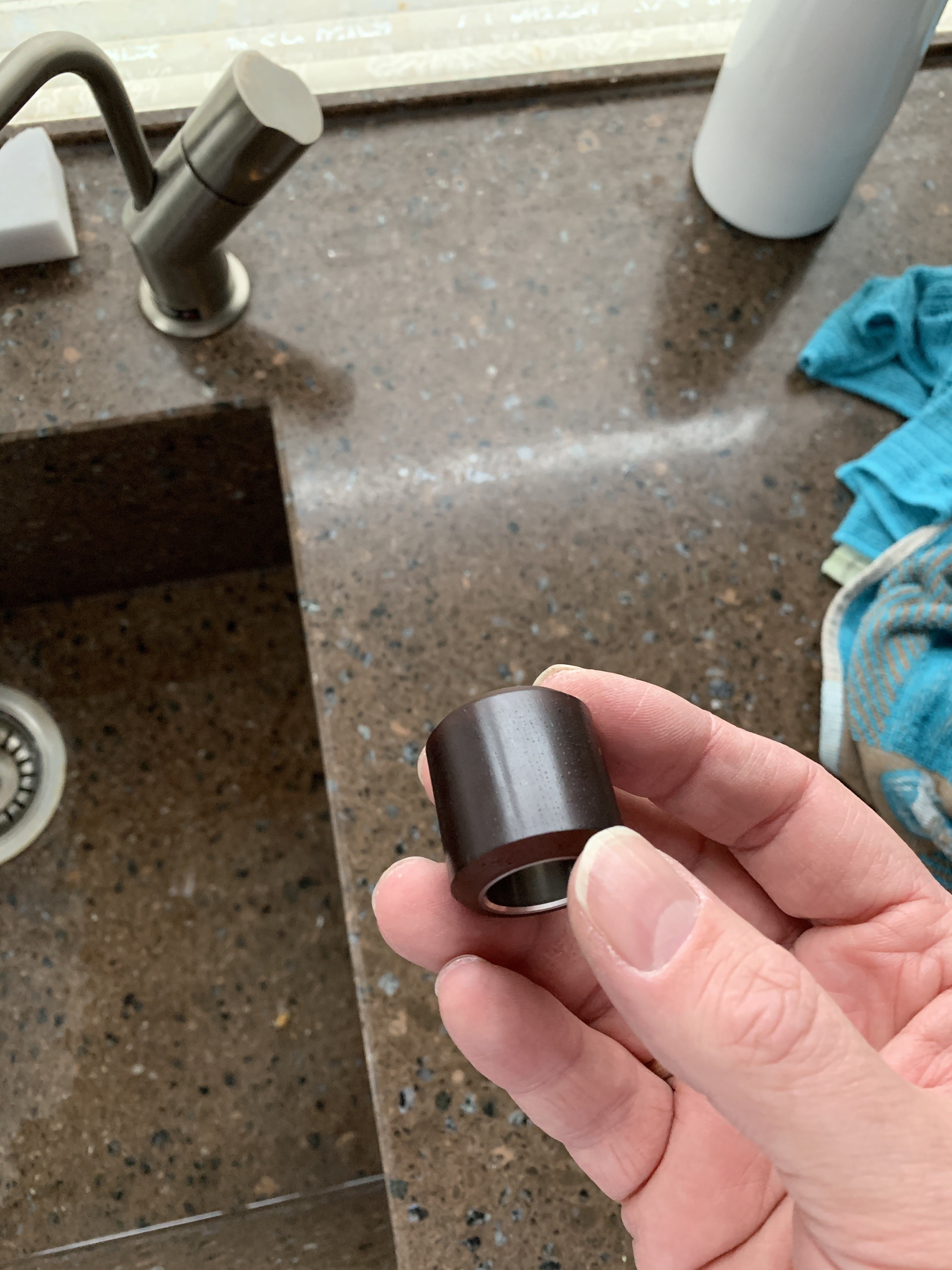

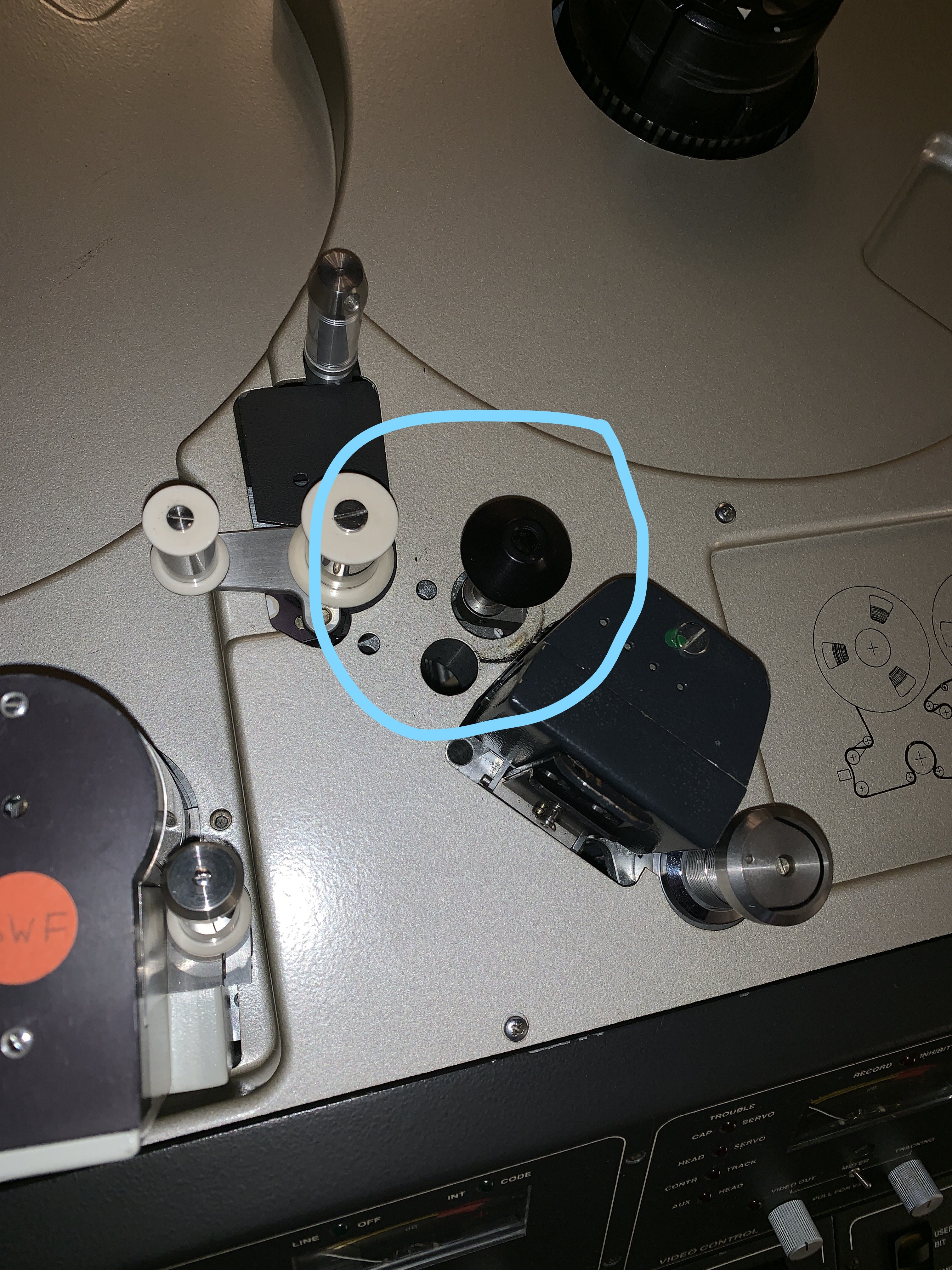

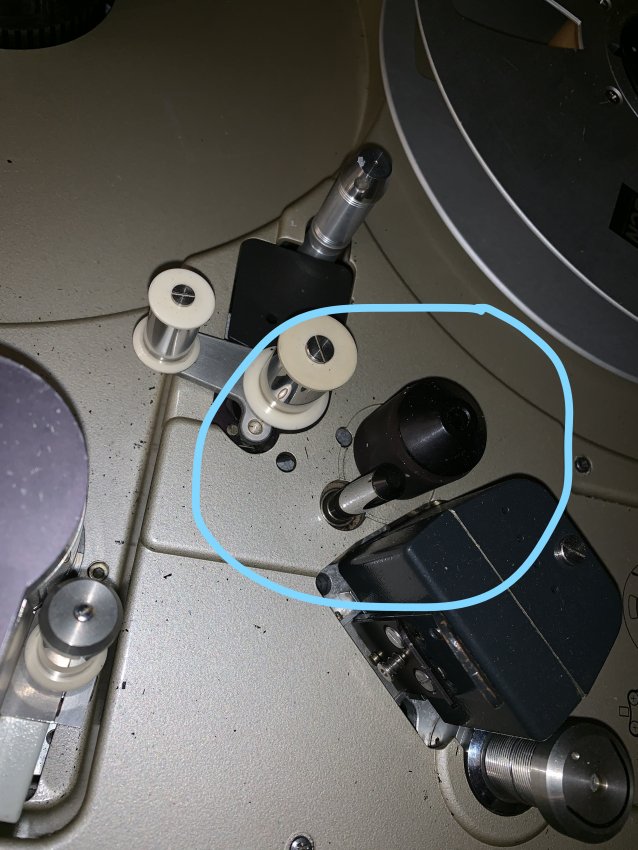

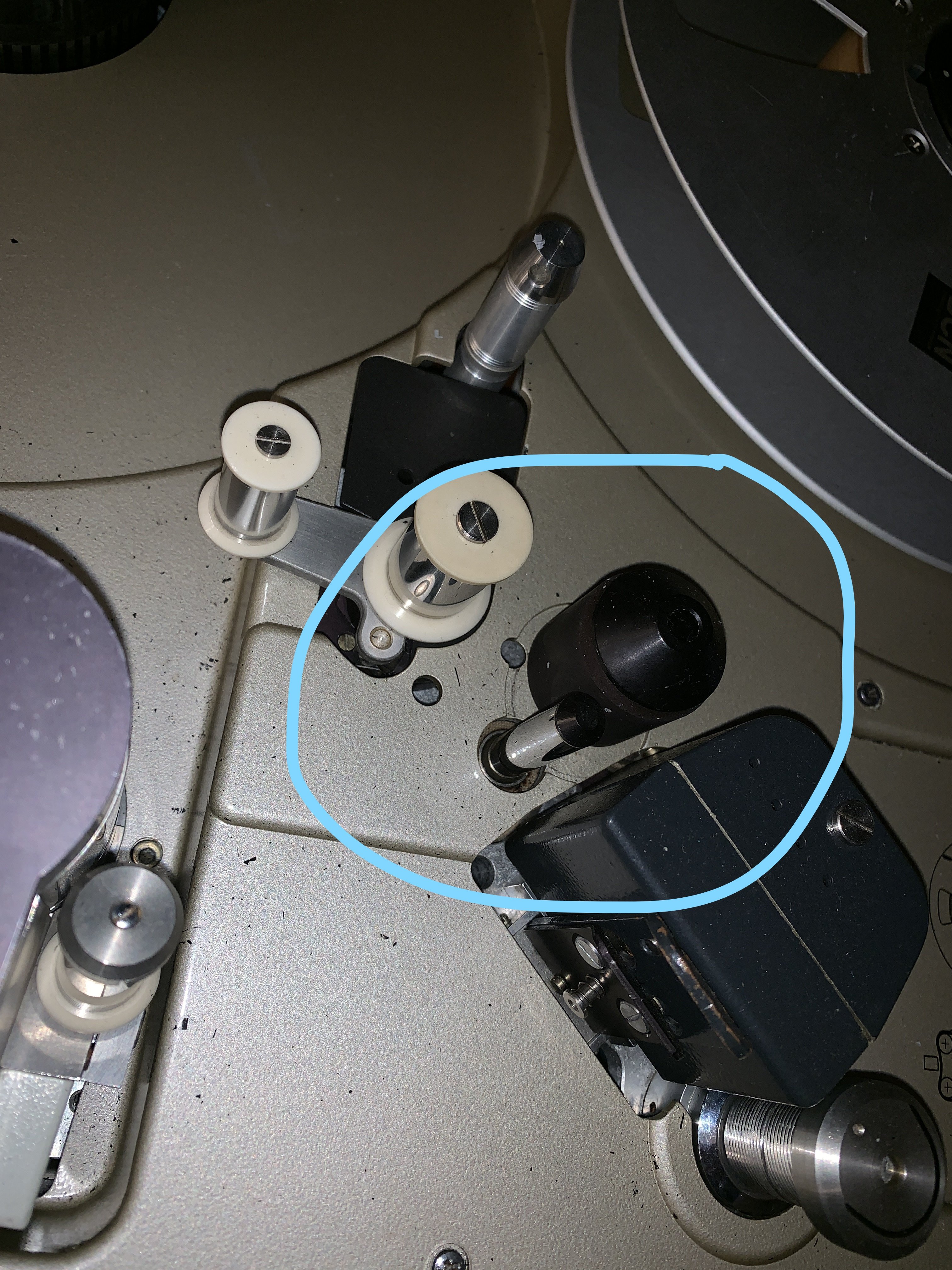

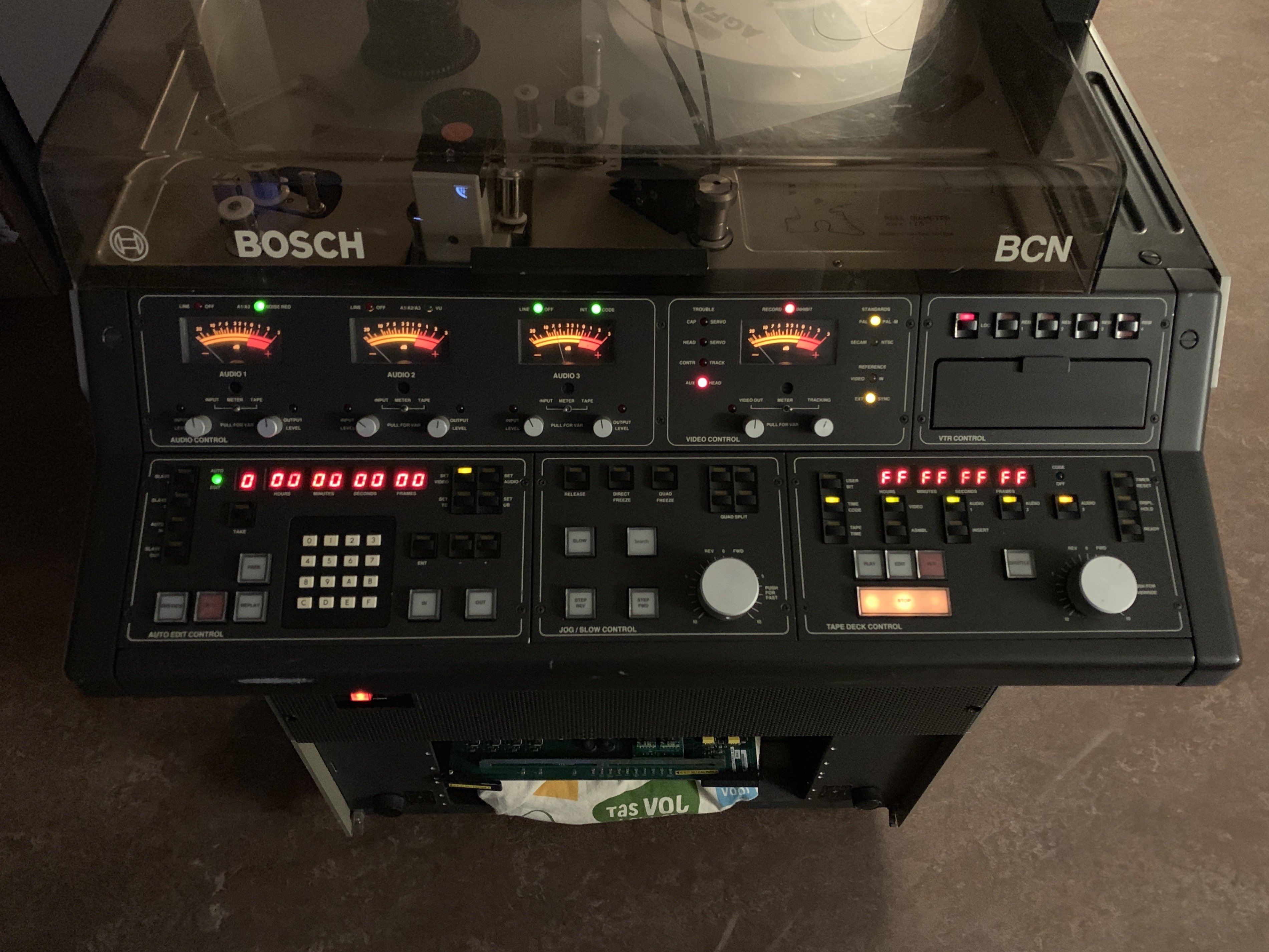

Minuteman Posted March 3, 2019 Author Share Posted March 3, 2019 (edited) Druk dagje vandaag, de BCN 52 heeft meer dan voldoende aandacht gekregen en de BCN 42 wordt steeds verdrietiger. Die Eric Koning moest eens weten wat een moeite we doen om zijn tronie weer op het scherm te krijgen! - Gisteren gekregen handvatten gemonteerd. - Capstanmotor + bijbehorende voeding ingebouwd - Ventilatorblok + 2 fans ingebouwd - Goede drukrol gemonteerd - Nog wat plaatdelen overgezet. - Alles goed nagekeken, gereedschap geteld etc. Nu nog even de voeding in orde maken van de week, dan kunnen we kijken of er leven in komt. De werkplek van vandaag Uitgebouwde capstanmotor, voeding en ventilatoren Alle stof weggeborsteld en het spul weer gemonteerd Ziet er weer compleet uit zo Met de drum er weer in en een goede drukrol Drukrol is nog helemaal goed, Edited March 3, 2019 by Minuteman Quote Link to post Share on other sites
Integra Posted March 3, 2019 Share Posted March 3, 2019 't is wél een nette machine Quote Link to post Share on other sites

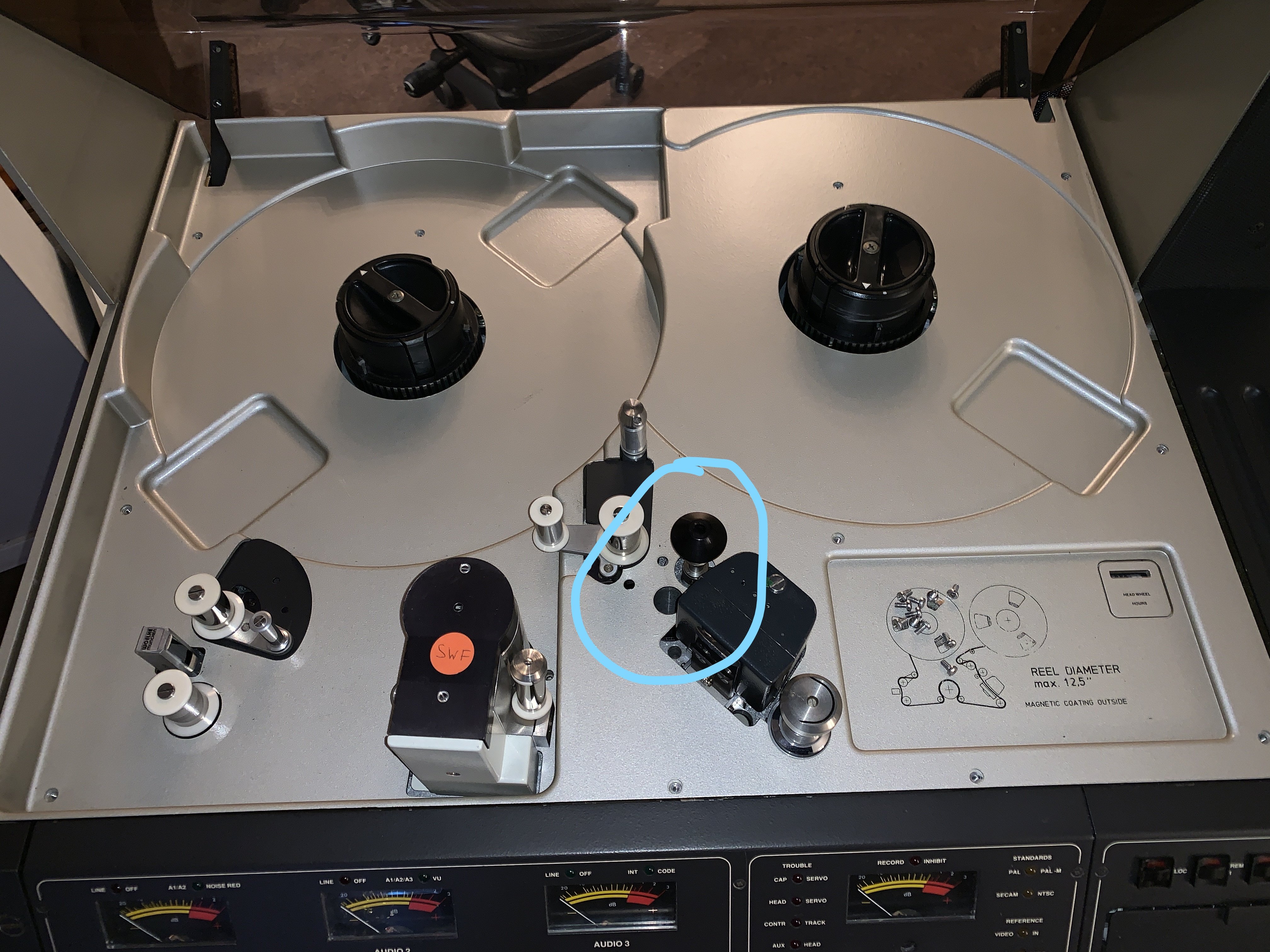

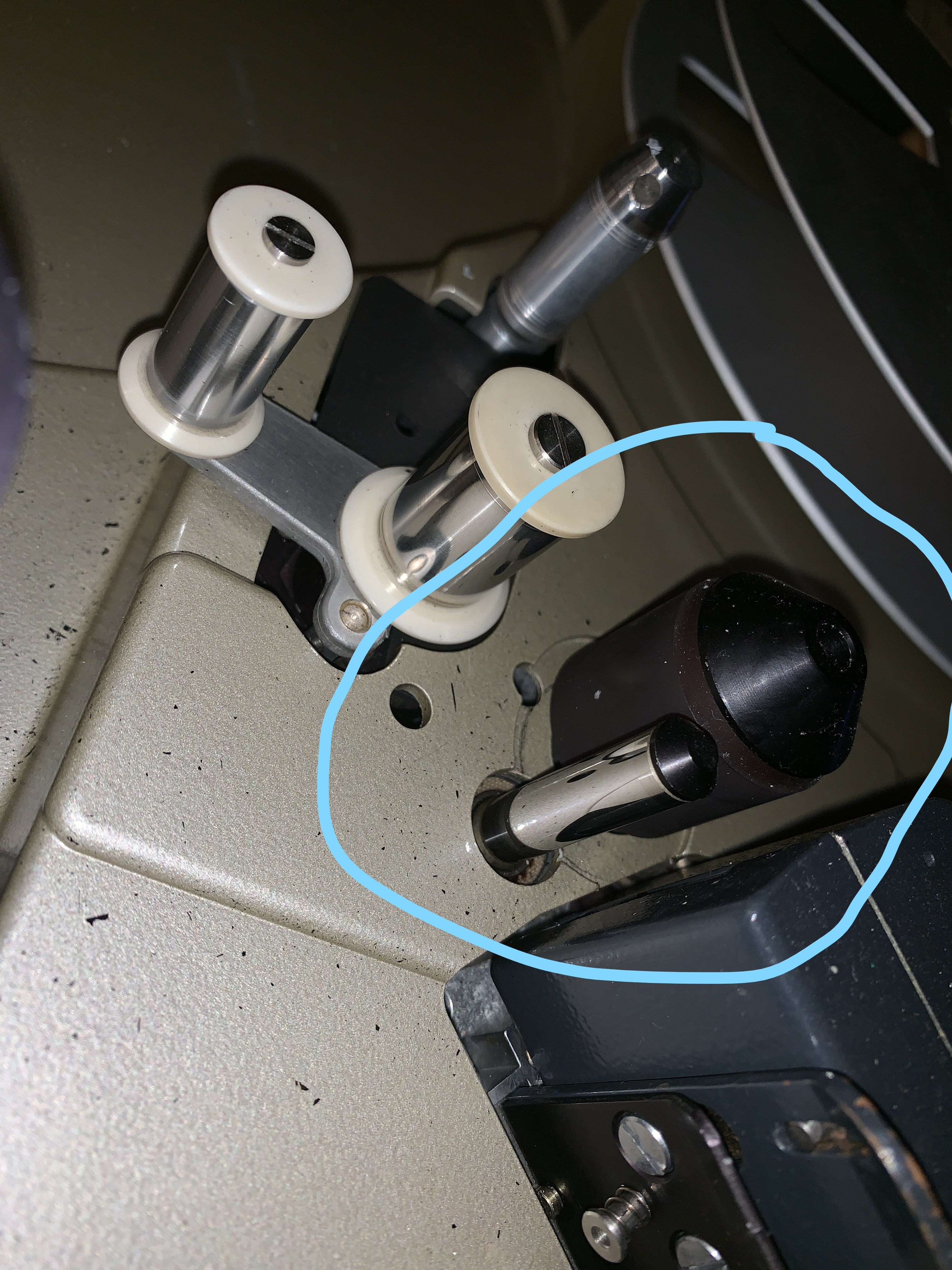

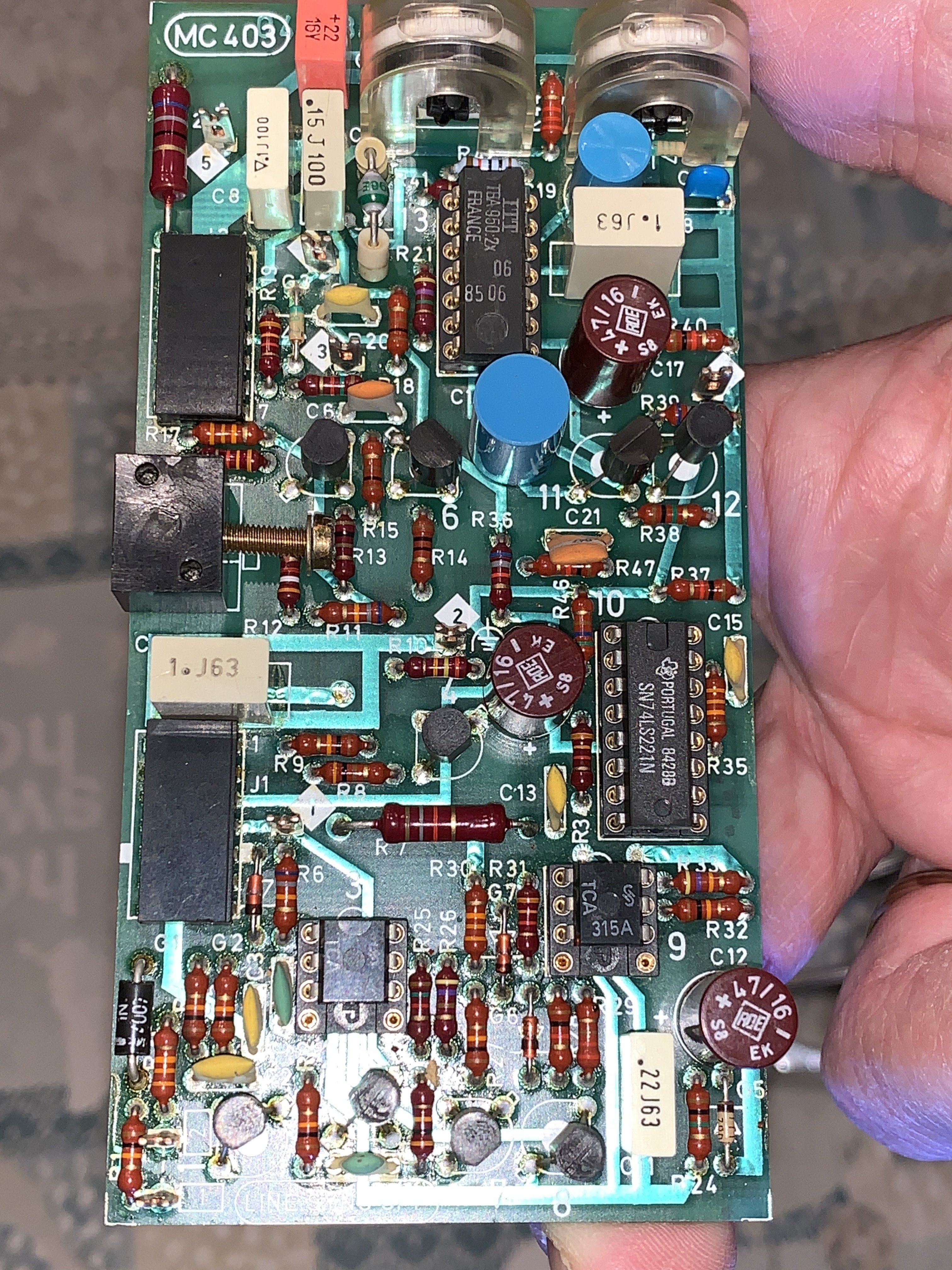

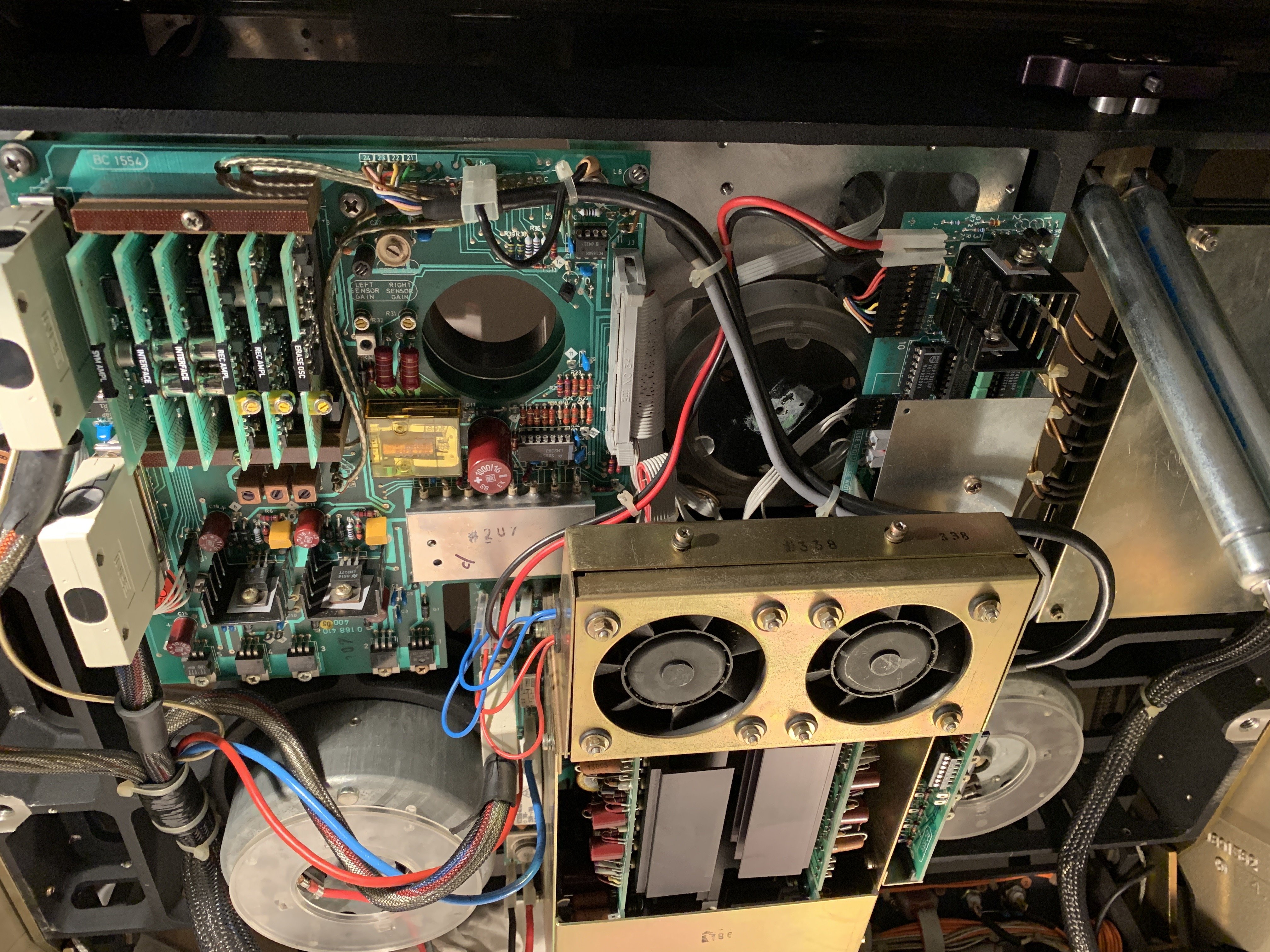

Minuteman Posted March 6, 2019 Author Share Posted March 6, 2019 Nou, de voeding reparatie is goed gelukt en de machine gaat aan. Klaar zijn we echter nog niet, ik zie veel errors en de band loopt niet, het lijkt wel of er sensoren in de war zijn ook het lampje van de TBC kaart brand niet zag ik later op het filmpje. Nu moeten we toch echt op zoek naar boeken en kennis.. Quote Link to post Share on other sites
Integra Posted March 7, 2019 Share Posted March 7, 2019 (edited) Herkenbare fouten.... Error: geen processor board.... Error is waarschijnlijk weg als je het Edit board er uit haalt. Hij mist nu communicatie. Schokkend lopen: Capstan motor en voeding en/of sturing horen niet bij elkaar... Hij snapt het niet want krijgt verkeerde metingen binnen. Dit probleem hebben we een maand over gedaan om dit te achterhalen! (waarom het niet werkte) Edited March 7, 2019 by Integra Quote Link to post Share on other sites

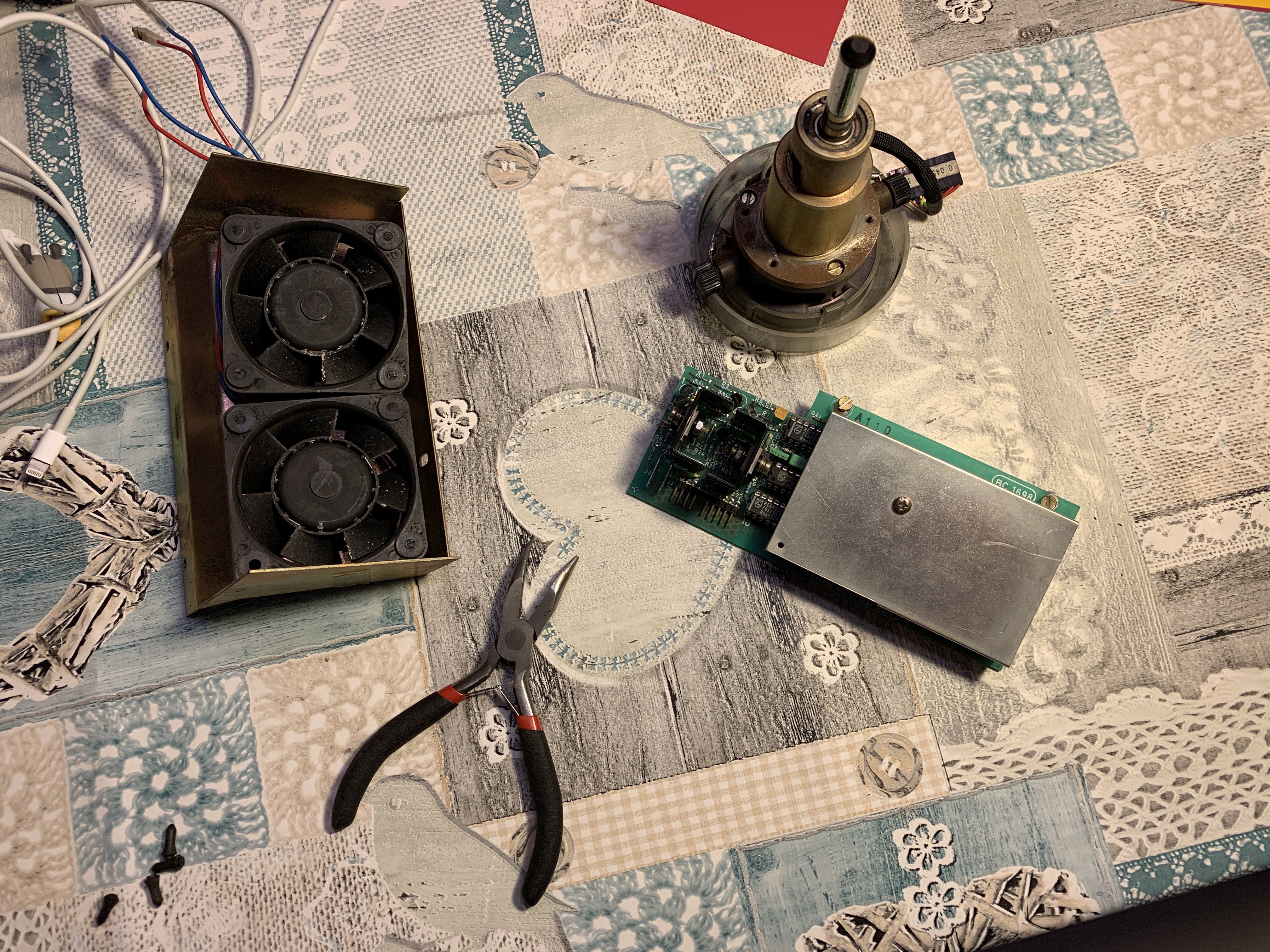

Minuteman Posted March 7, 2019 Author Share Posted March 7, 2019 Dank voor de bijdrage, hebben jullie dat nog op weten te lossen ? Ik heb de capstan en de bijbehorende voeding als setje overgebouwd, die horen dus echt bij elkaar. Zijn er dan misschien nog meer componenten die daarbij horen ? misschien dat ik die dan ook over kan zetten. Quote Link to post Share on other sites

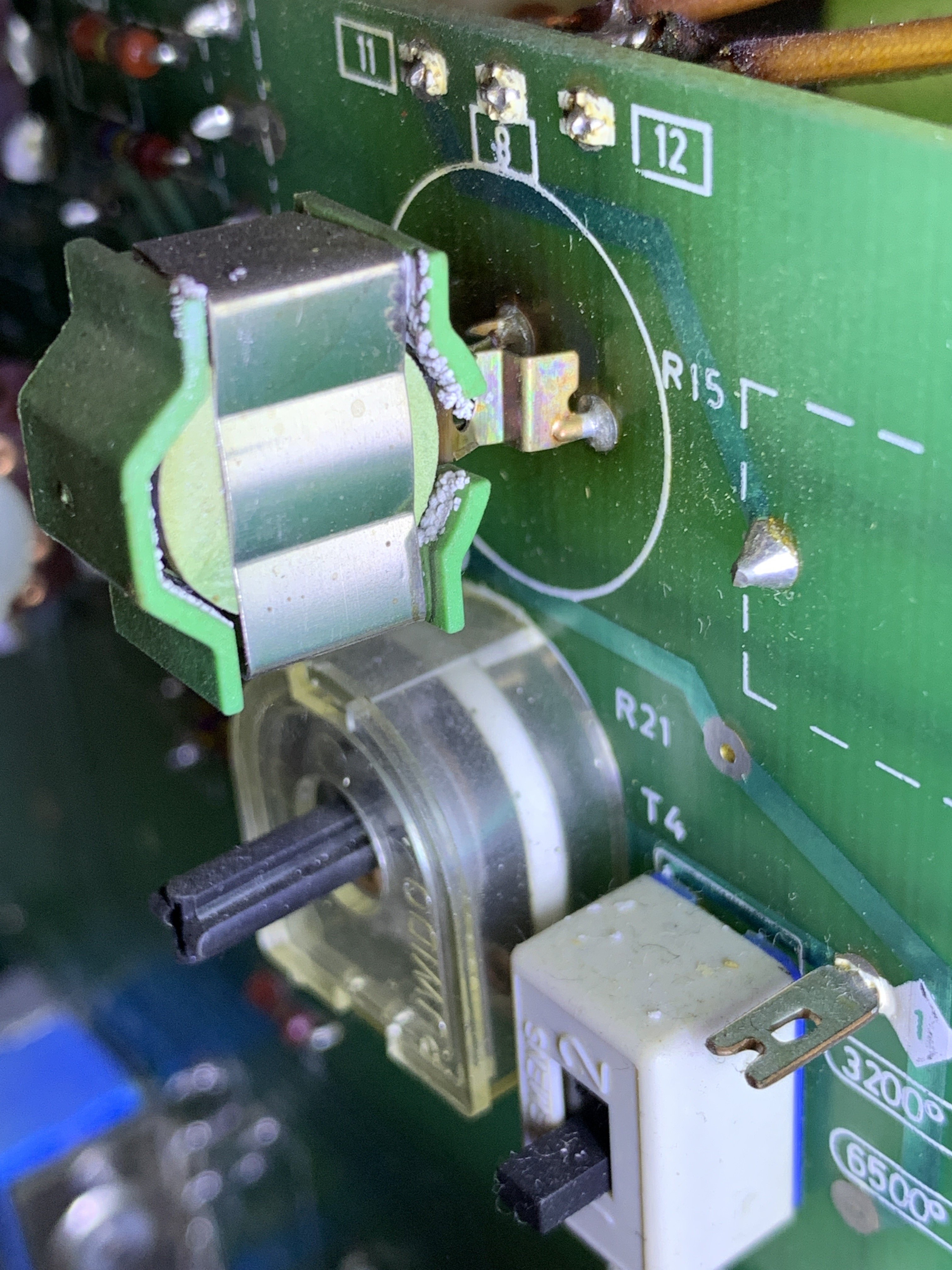

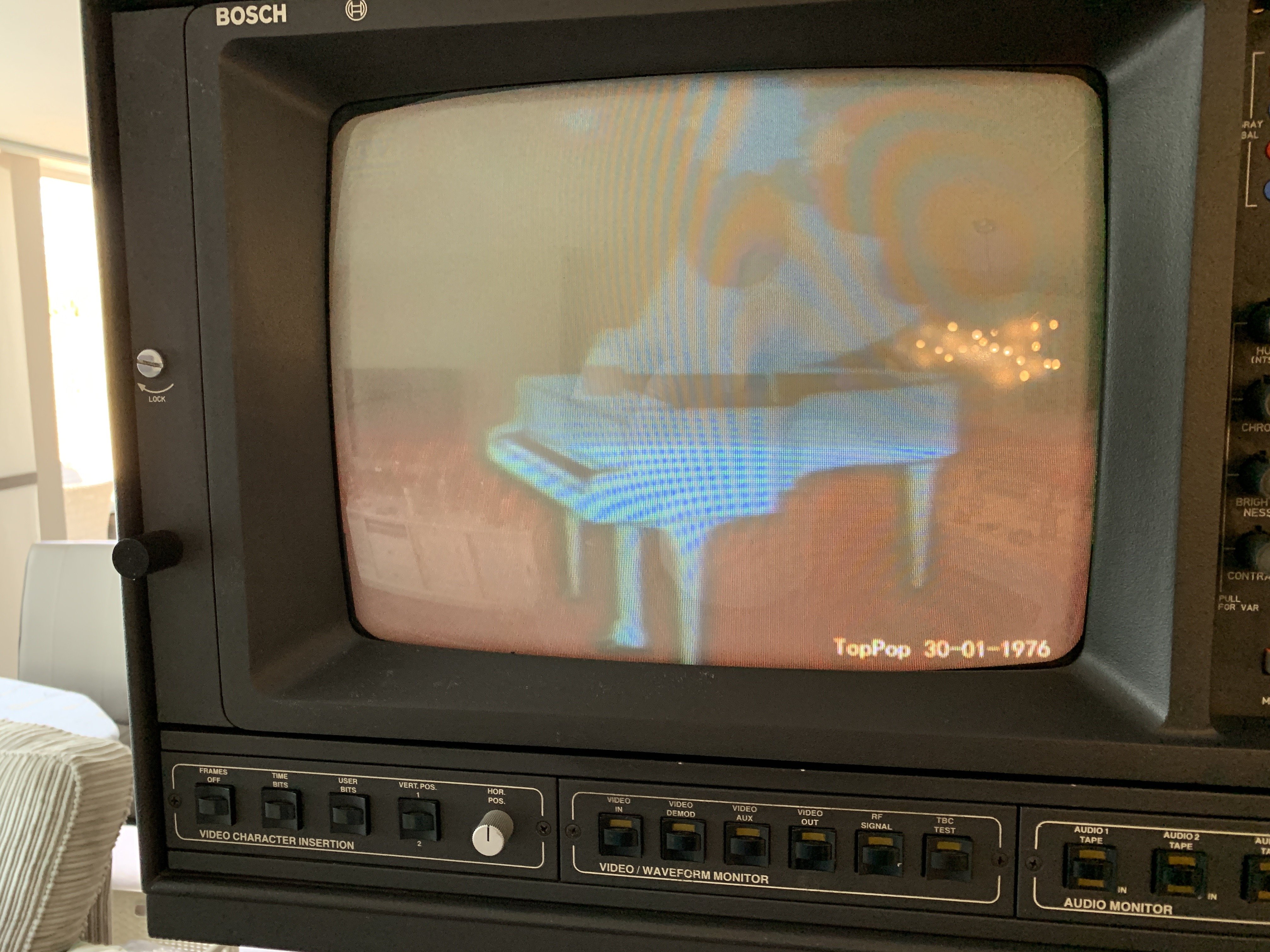

Minuteman Posted March 7, 2019 Author Share Posted March 7, 2019 Vandaag eens een externe monitor eraan gehangen om te kijken of er wat te zien is en warempel. Als de machine opstart (wat niet lukt dus) speelt hij wel heel even beeld af. Ik heb een testtape die ik hiervoor kan gebruiken in de machine gedaan en gekeken wat er gebeurd. In die paar seconden lijkt het hele video circuit het dus wel te doen. Van het aflezen van de drum, de doorgifte in de kaartenbak en de uitvoer door de electronica heen naar buiten, werkt dus. De kwestie lijkt zich dus te beperken tot het loopwerk, nog weer extra de moeite waard om er wat van proberen te maken. O ja, de interne monitor is er mee opgehouden. Die deed het vorige week nog wel maar heeft nu de pijp echt aan Maarten gegeven, weer een klusje erbij. Quote Link to post Share on other sites
Integra Posted March 7, 2019 Share Posted March 7, 2019 14 uur geleden, Minuteman zei: Dank voor de bijdrage, hebben jullie dat nog op weten te lossen ? Ik heb de capstan en de bijbehorende voeding als setje overgebouwd, die horen dus echt bij elkaar. Zijn er dan misschien nog meer componenten die daarbij horen ? misschien dat ik die dan ook over kan zetten. Het is een combi van voeding, sturing en kaarten.... Wij hebben uiteindelijk alle juiste delen bij elkaar weten te vinden en toen liep ie goed. Quote Link to post Share on other sites
Integra Posted March 7, 2019 Share Posted March 7, 2019 49 minuten geleden, Minuteman zei: Vandaag eens een externe monitor eraan gehangen om te kijken of er wat te zien is en warempel. Als de machine opstart (wat niet lukt dus) speelt hij wel heel even beeld af. Ik heb een testtape die ik hiervoor kan gebruiken in de machine gedaan en gekeken wat er gebeurd. In die paar seconden lijkt het hele video circuit het dus wel te doen. Van het aflezen van de drum, de doorgifte in de kaartenbak en de uitvoer door de electronica heen naar buiten, werkt dus. De kwestie lijkt zich dus te beperken tot het loopwerk, nog weer extra de moeite waard om er wat van proberen te maken. O ja, de interne monitor is er mee opgehouden. Die deed het vorige week nog wel maar heeft nu de pijp echt aan Maarten gegeven, weer een klusje erbij. Die Bosch monitoren zijn erg slecht, gaan vaak stuk, beeld is matig (als er nog beeld in zit, buis gaat niet lang mee) Ik zou daar geen tijd in steken maar gewoon een mooi alternatief voor zoeken... Ikegami, Panasonic, Sony of eventueel Barco Quote Link to post Share on other sites

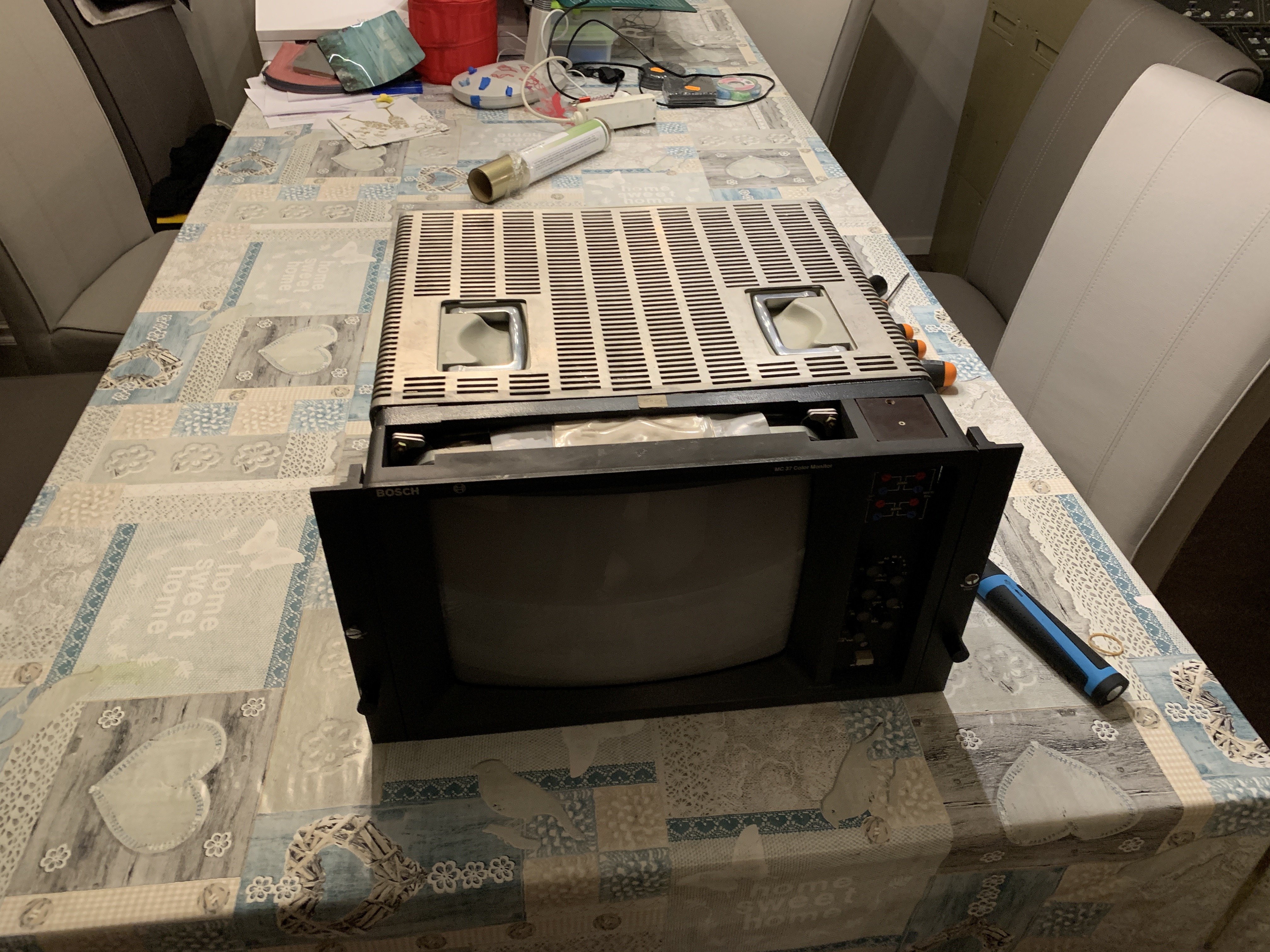

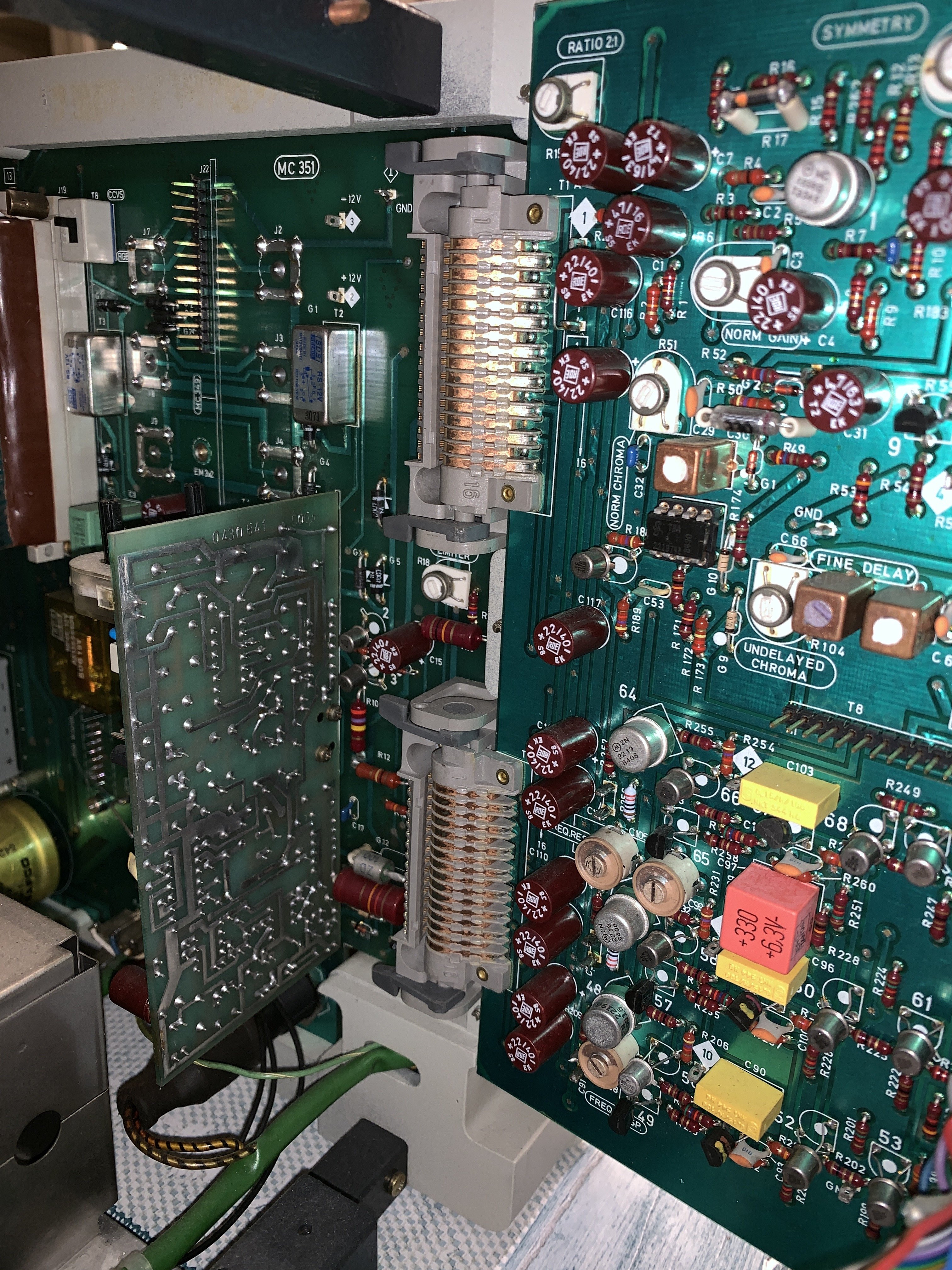

Minuteman Posted March 10, 2019 Author Share Posted March 10, 2019 (edited) Toch nog een poging gewaagd om de monitor aan de praat te krijgen, ik had ergens gelezen dat het uit-en insteken van de bordjes zou helpen maar helaas niet in mijn geval. Het scherm wordt wel statisch, echter geen beeld tot dusver maar niet getreurd want ik heb er nog een staan en die gaan we morgen bekijken. Overigens weet ik af van de gevaren die dergelijke schermen met zich meebrengen, de monitor heeft 2 dagen uitgestaan en ik ben uit de buurt gebleven van de hoogspanning en de buis zelf want daar kan nog weken spanning op staan heb ik begrepen. De reden waarom ik de Bosch wil laten werken in plaats van bijvoorbeeld een SDI/Composiet Barco (die ik ook in de juiste maat heb staan) is dat ik probeer het authentiek te houden. Tuurlijk, nieuwere spullen kan altijd, maar ik vind het juist de sport om het zo goed als het kan origineel te houden, we zitten tenslotte op het Retroforum ! Als de andere monitor het ook niet doe dan ga ik op zoek naar een derde of laat hem misschien wel repareren. Stevig kastje met handige handvatten Mooi chassis met deurtjes om eenvoudig bij de electronica te kunnen komen. In de scharnieren van de deurtjes zijn ook de verbindingen opgenomen, geen flatcables hier en snel wisselen is mogelijk Dit soort bordjes zitten erin Maar hier en daar wel wat signalen van ouderdom. Hier is het wel eens warm geworden volgens mij En hier verkruimeld een component Edited March 10, 2019 by Minuteman Quote Link to post Share on other sites
