Succes....  Wij hebben ze allemaal weggedonderd (stuk of 15)  Allemaal de beeldbuis op.  Die dingen gingen destijds ongeveer 2 jaar mee en dan was het gebeurd. Om die reden zette de NOB er altijd Barco monitoren in. In Duitsland werd er meestal een Panasonic of later een Sony ingezet.

Link to post
Share on other sites
  • Replies 250
  • Created
  • Last Reply

Top Posters In This Topic

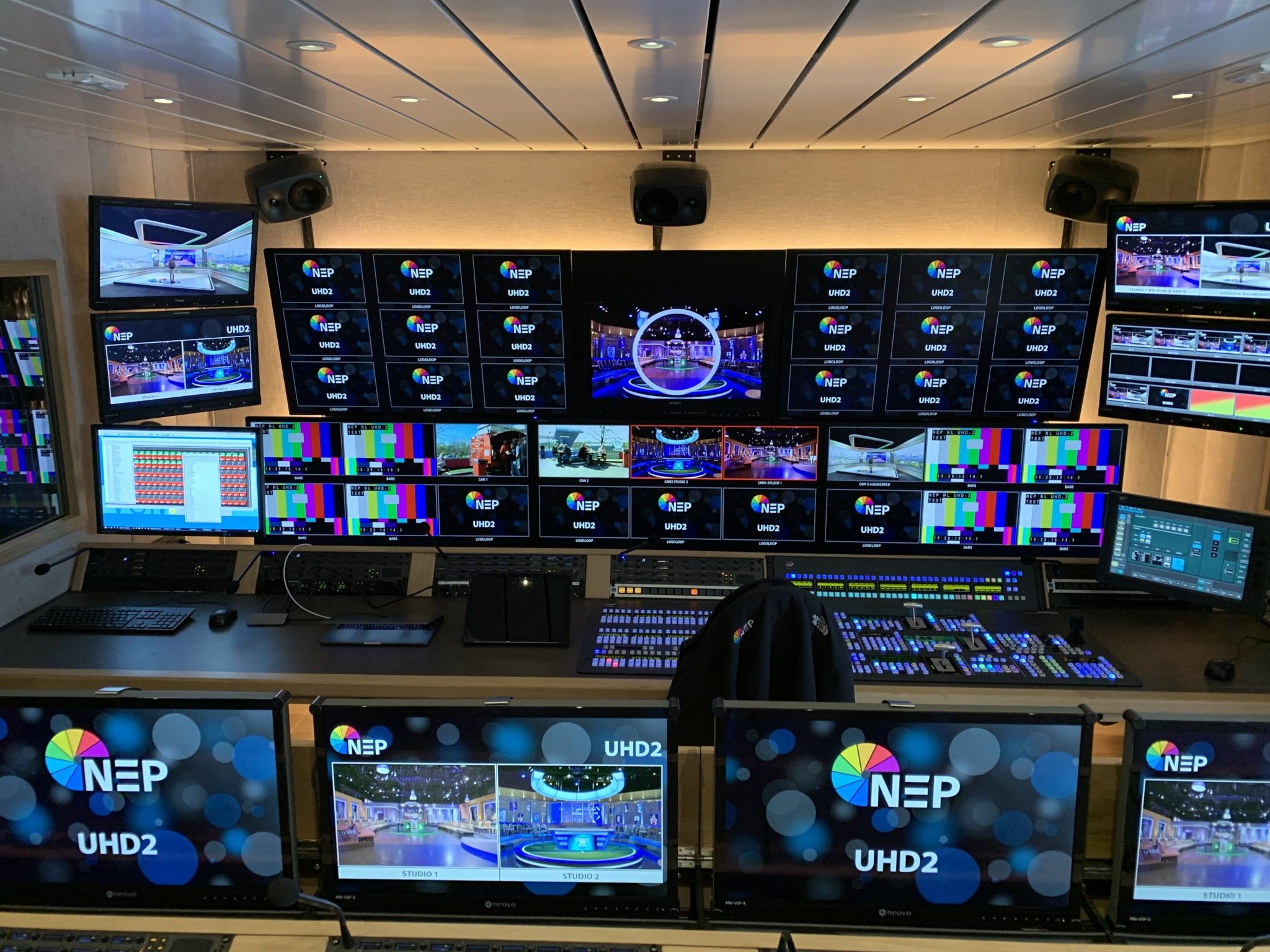

Wat weinig MCW maar ik was uitgenodigd door NEP om gisteren te komen naar de jaarlijkse personeelsdag waarbij de nieuwste reportagetrailer werd geïntroduceerd de UHD2 4k mobiele opname studio. Er zit vrijwel 50 jaar tussen deze 2 voertuigen en het idee was om het publiek de verschillen te laten zien.



Het was prachtig weer en er was veel bekijks, we (maatje David en ik) hebben namelijk tegenwoordig aardig wat oude cameraspullen mee waarvan sommige het ook nog daadwerkelijk doen. Gedurende de dag veel mensen gesproken die soms zelfs nog gewerkt hadden in de auto. Uiteraard hebben we gesproken over BCN's met de oude garde en veel verhalen gehoord.



Al met al weer een leuke dag en de eerste rit van het jaar was weer een feit.

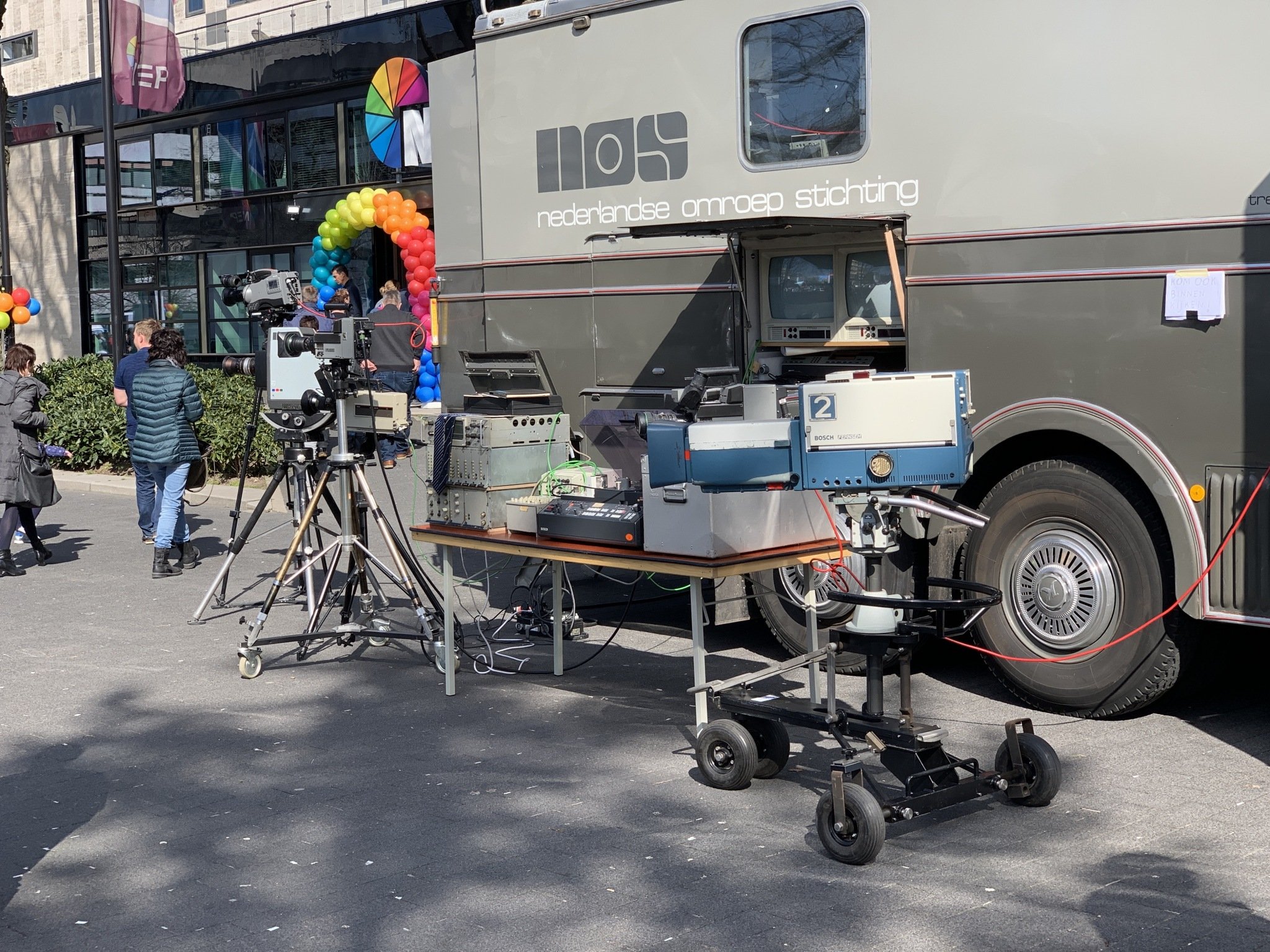

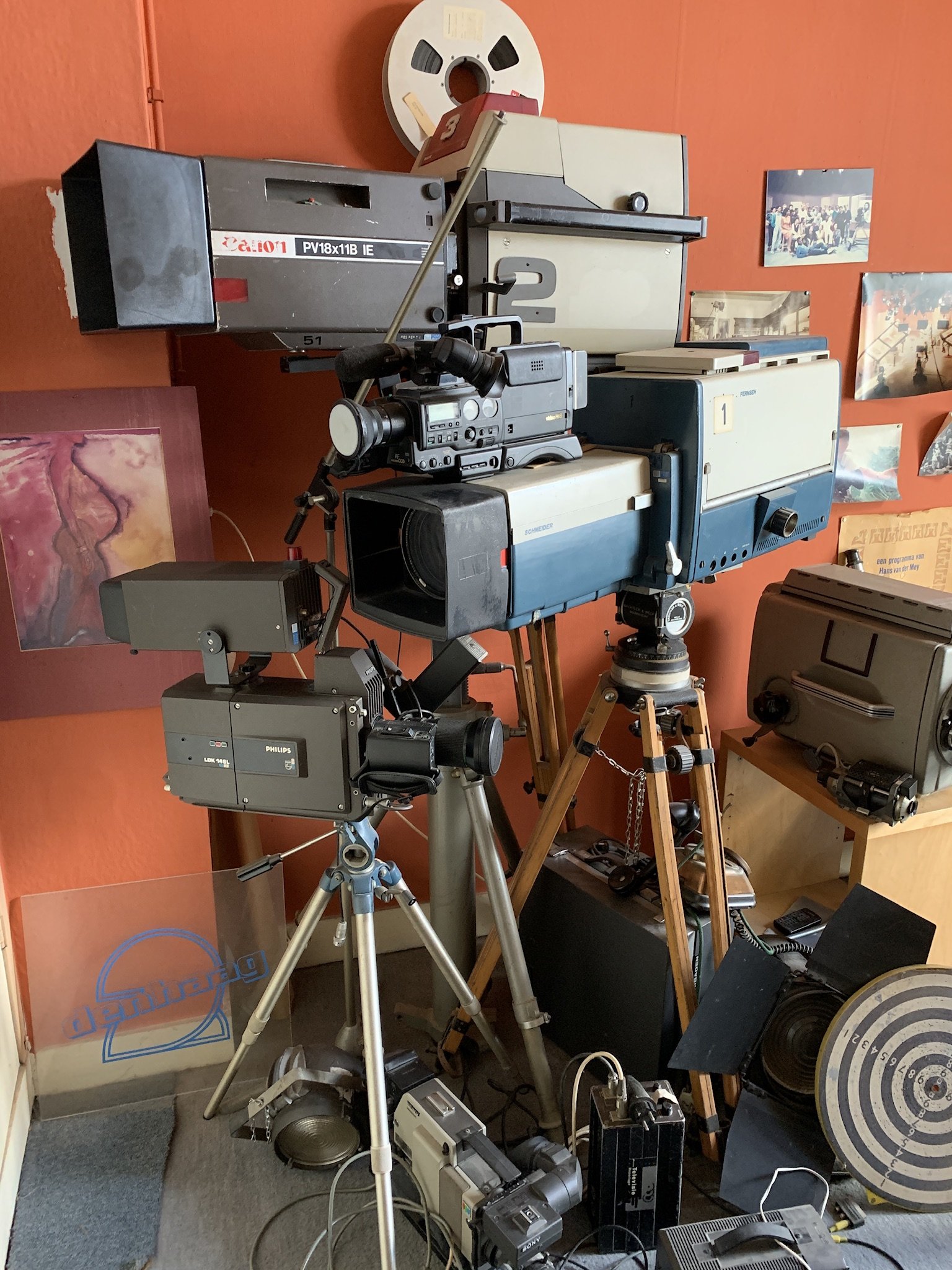

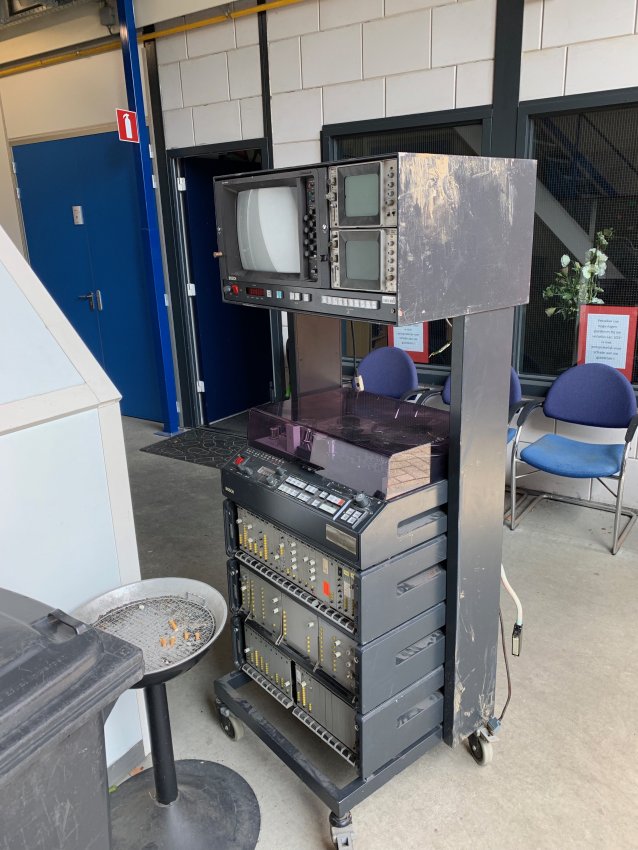

We stonden weer voor het studiogebouw.

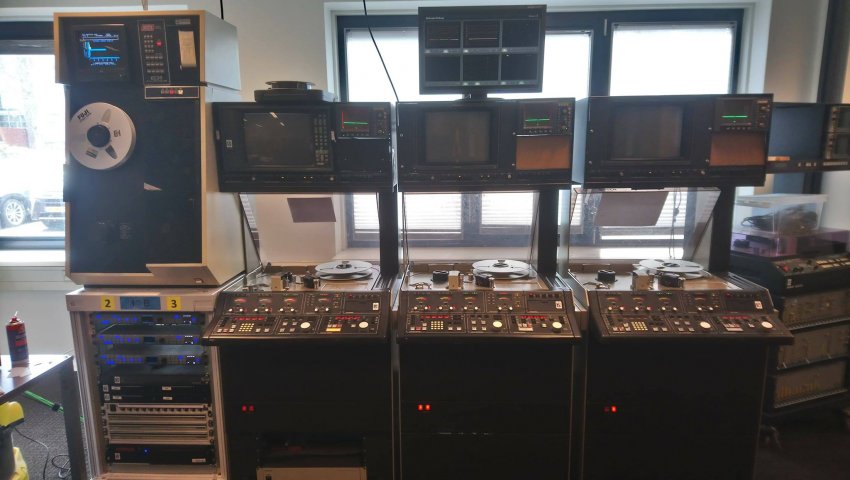

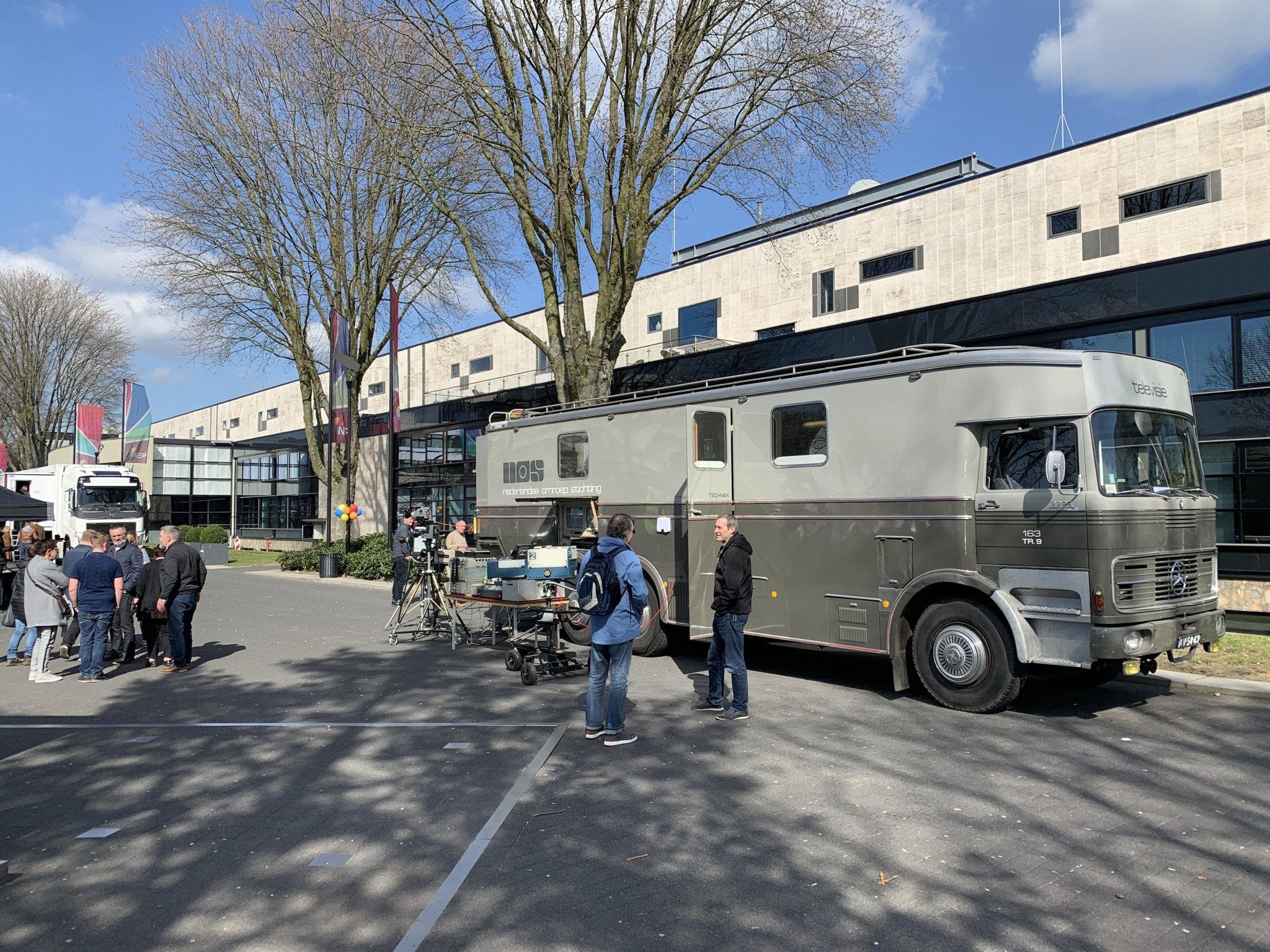

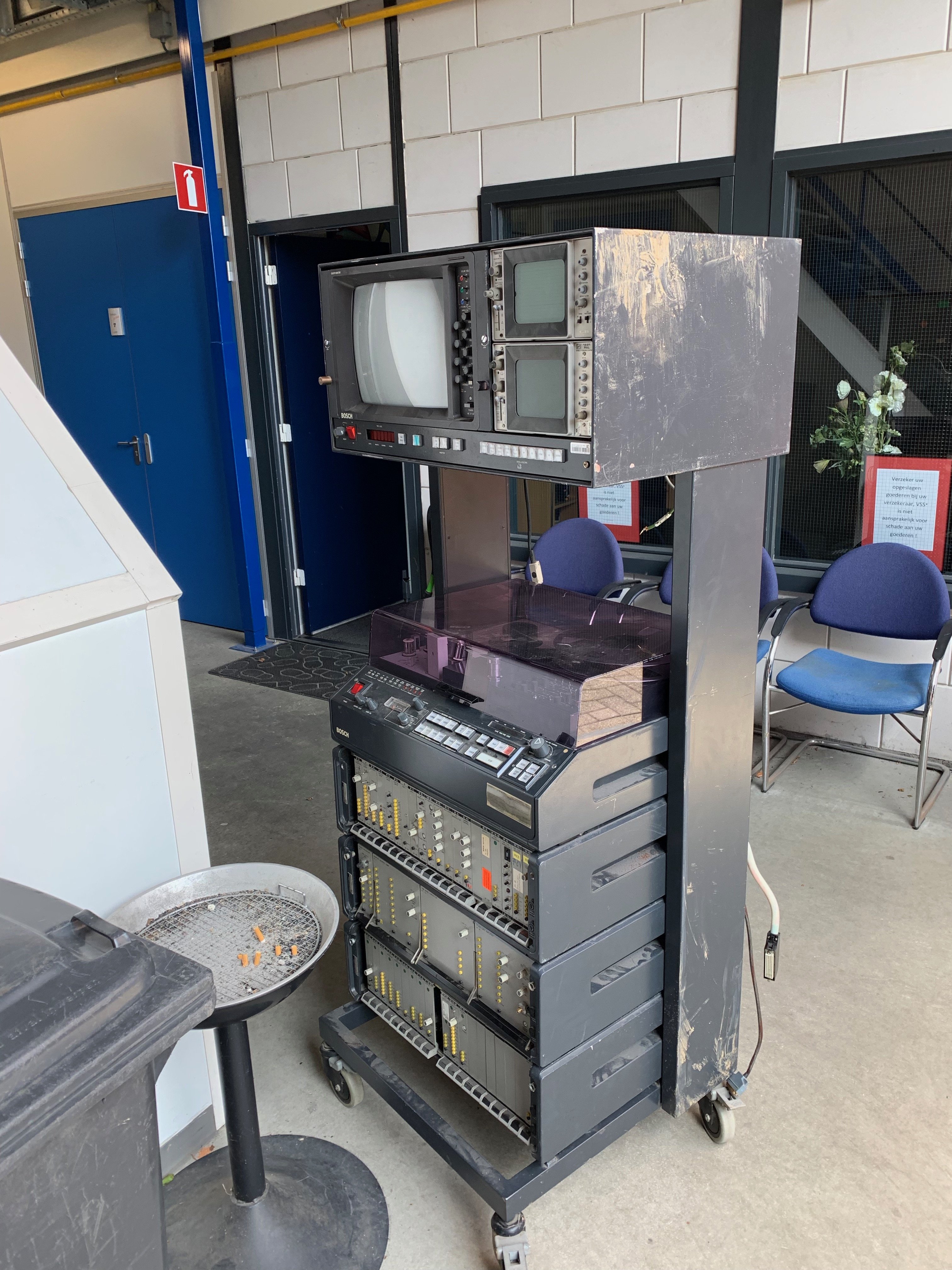

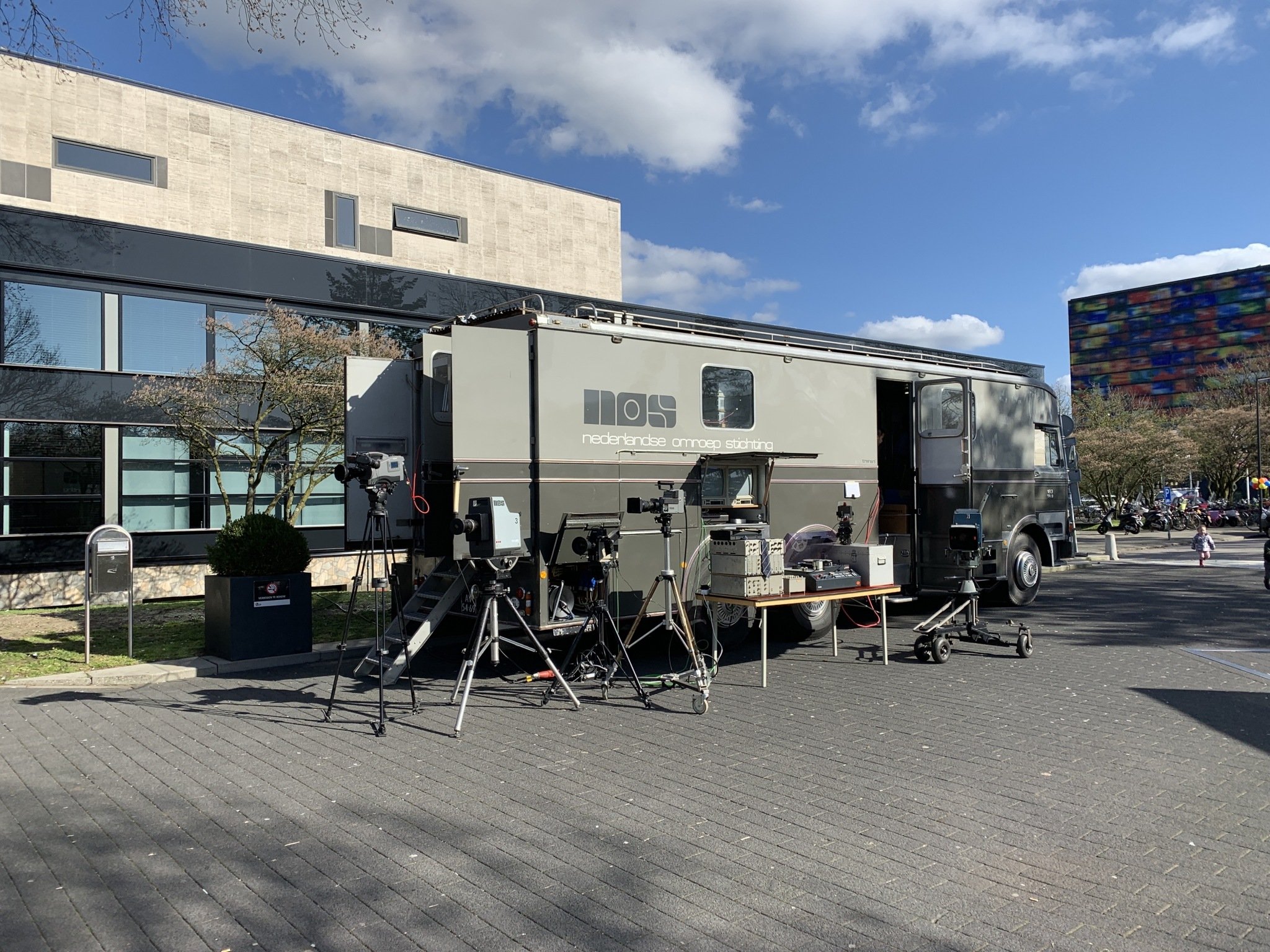

Veel oude spulletjes (niet te tillen dus). Van links naar rechts een BTS LDK 20, Philips LDH-1, Philips LDK 614, BTS LDK90, Bosch KCU CCU's, Bosch BCN 51 loopwerk, Bosch-Fernseh KCU40 op een Dutch Dolly. In het luik staan 2 Blaupunkt afkijkmonitoren aangesloten aan de LDK90 en LDK 614. Er was zo van iedere decade wel een camera aanwezig).



Grappig om te zien hoe mensen reageren als ze voor de lens staan en zichzelf zien.



2iuauzt.thumb.jpg.1c6282a027c9b86f1b3f2a90234ff6e7.jpgibctg4.thumb.jpg.3f615bf4c843efb05a17451056506219.jpg

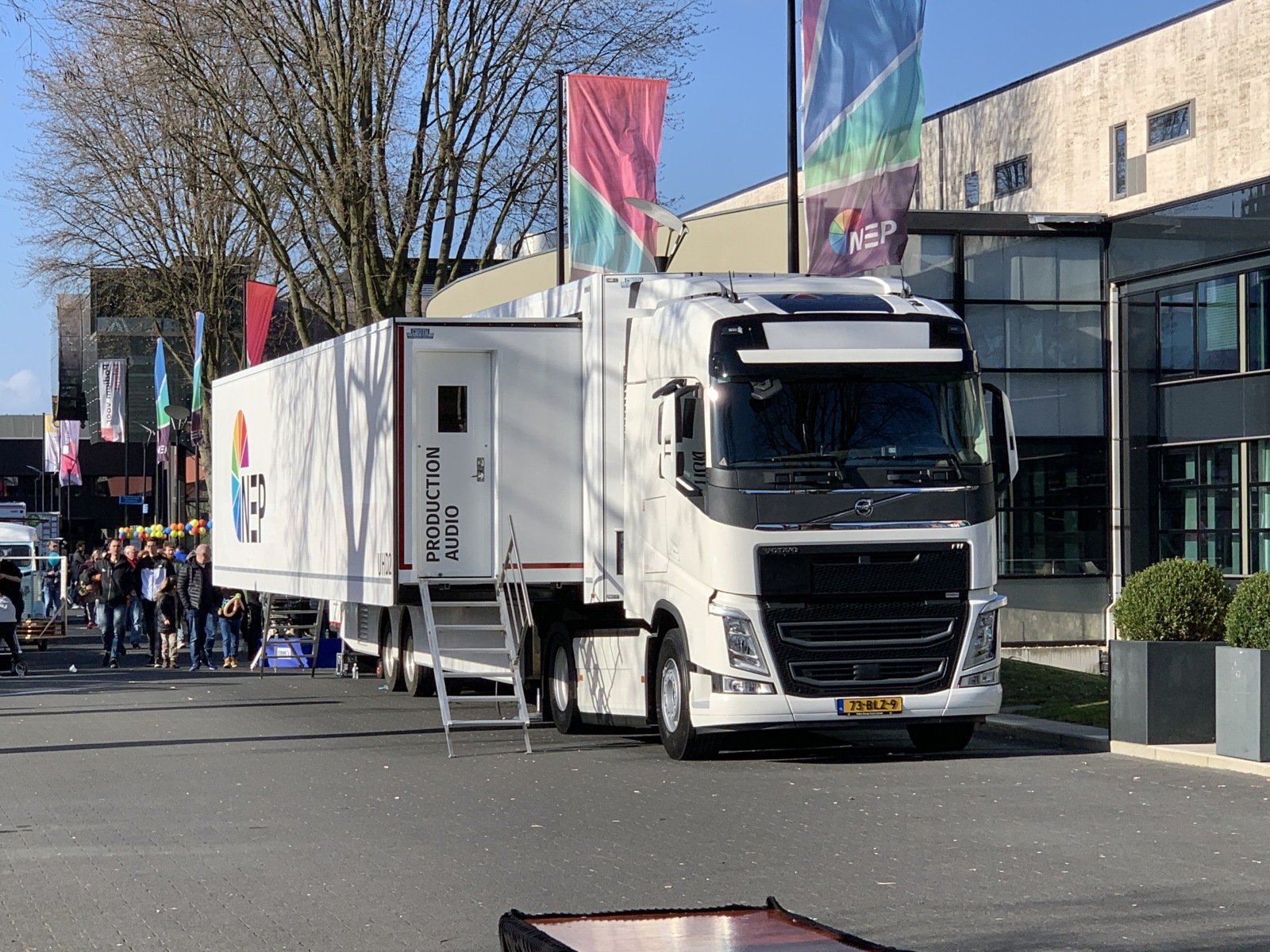

Vorige week dinsdag op kenteken gezet, een Volvo FH 470pk. De trailer had nog geen kenteken, dat komt van de week.






Weinig retro hier..






Edited by Minuteman
Link to post
Share on other sites
  • 3 weeks later...

Vandaag een mooie slag geslagen. Ik kreeg van de week een belletje of ik wat oude camera’s wilde komen ophalen, daar zeg ik natuurlijk geen nee tegen. Het ging om een nalatenschap waarbij de camera’s opgeruimd moesten worden.

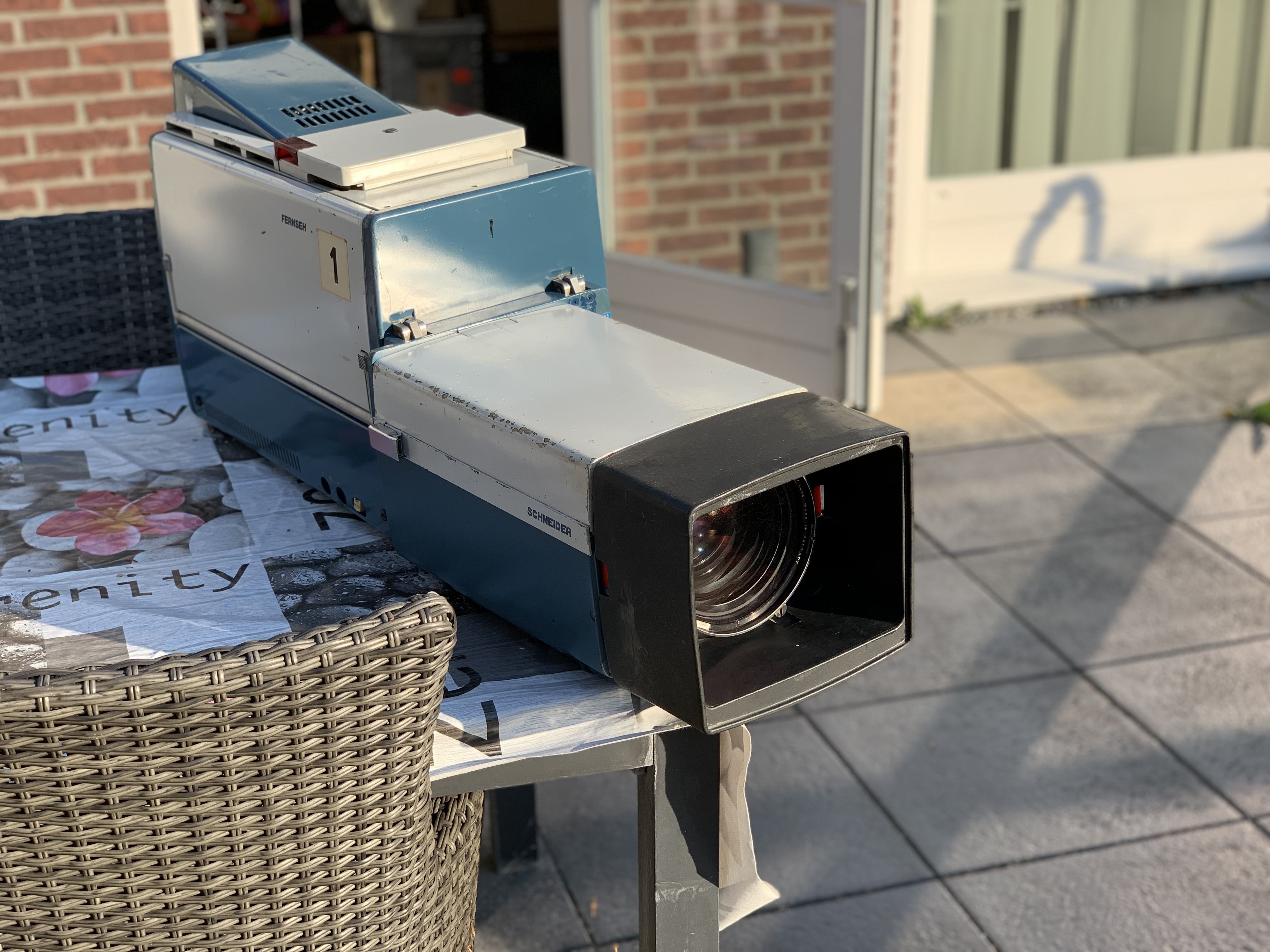

Het bleek een ware schat te zijn met precies de camera’s uit de juiste periode. Van de week alles inventariseren en schoonmaken. (Voor integra, ja dat is een 2 inch tape 😉 )




Link to post
Share on other sites

Vandaag weer aan de slag geweest, eindelijk tijd om wat schoon te maken.



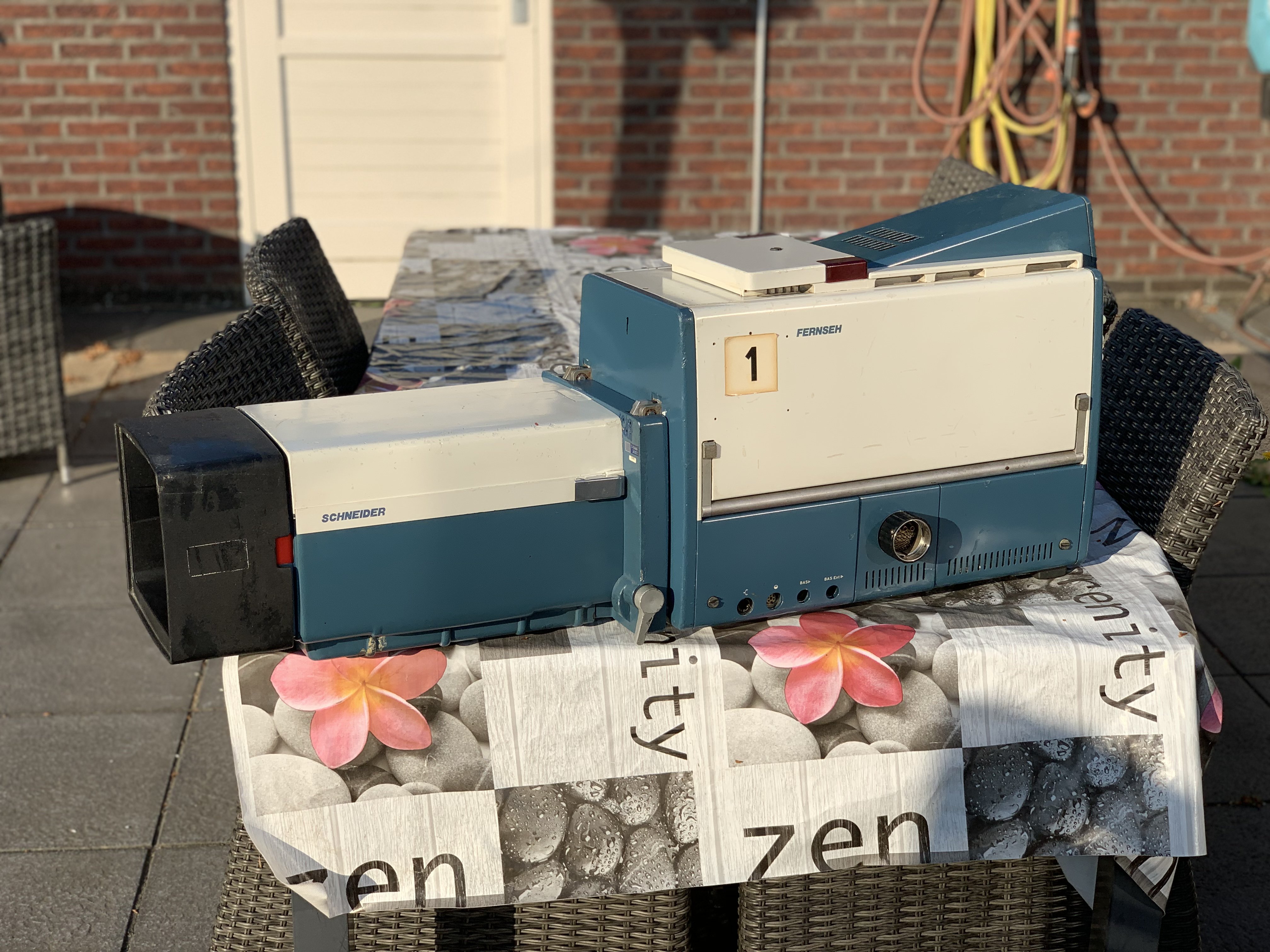

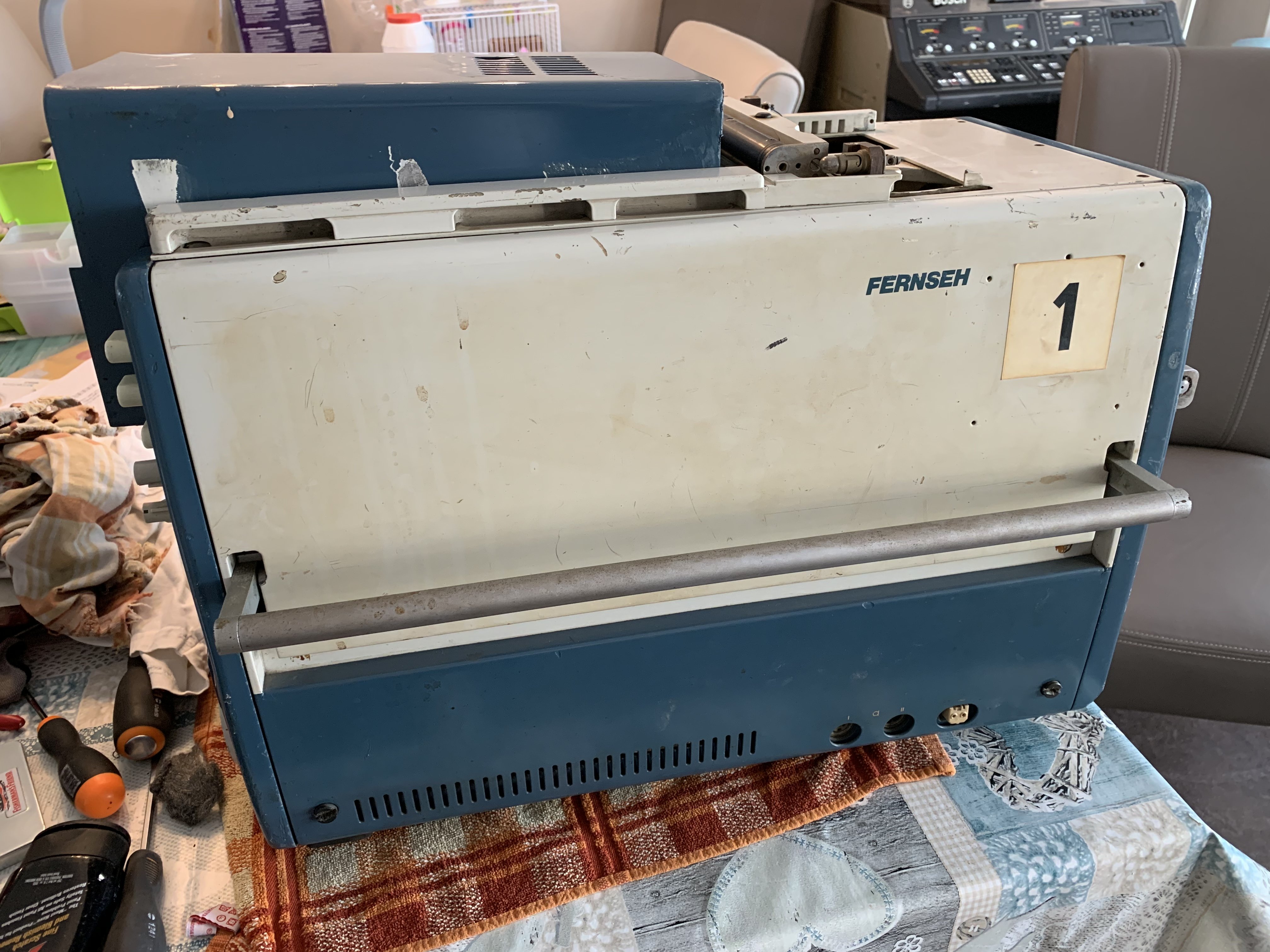

Ik ben begonnen met de Bosch KCU40, met deze camera was mijn auto oorspronkelijk uitgerust. Dit is zelfs nog een originele NOS camera, maar of deze echt ook uit mijn auto komt is nog niet zeker. Wat wel zeker is dat deze camera niet meer zal werken, er zijn onderdelen uitgehaald en de buizen ontbreken. Omdat ik het evengoed een fraai ding vind heb ik hem grondig schoongemaakt en dat was best nodig.




Hij was best smerig maar met schoonmaakmiddel en daarna polijstmiddel is het best goed gekomen.


Waar was ik gebleven, de stangetjes zijn later ook nog gedaan met alupoets.

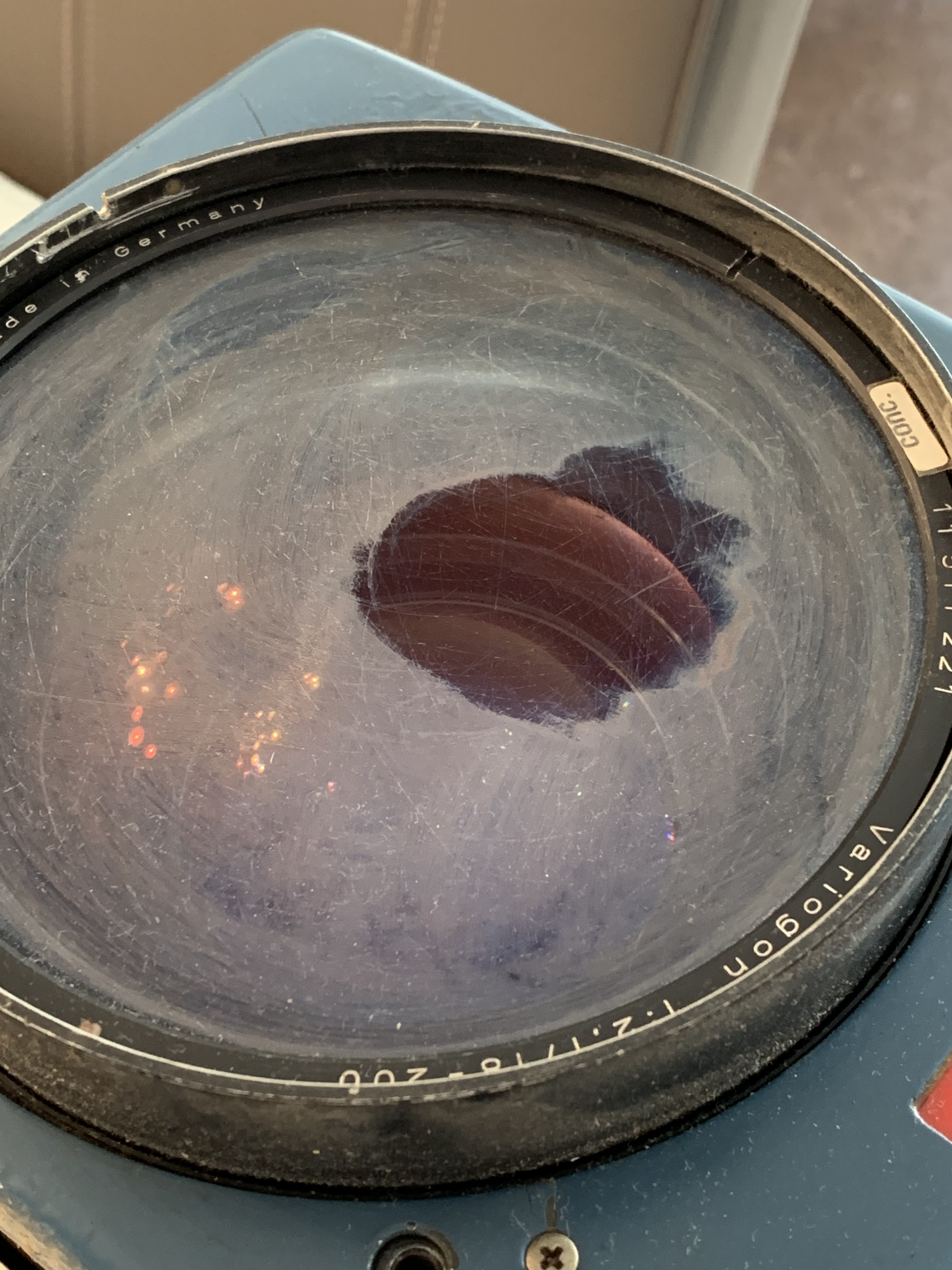

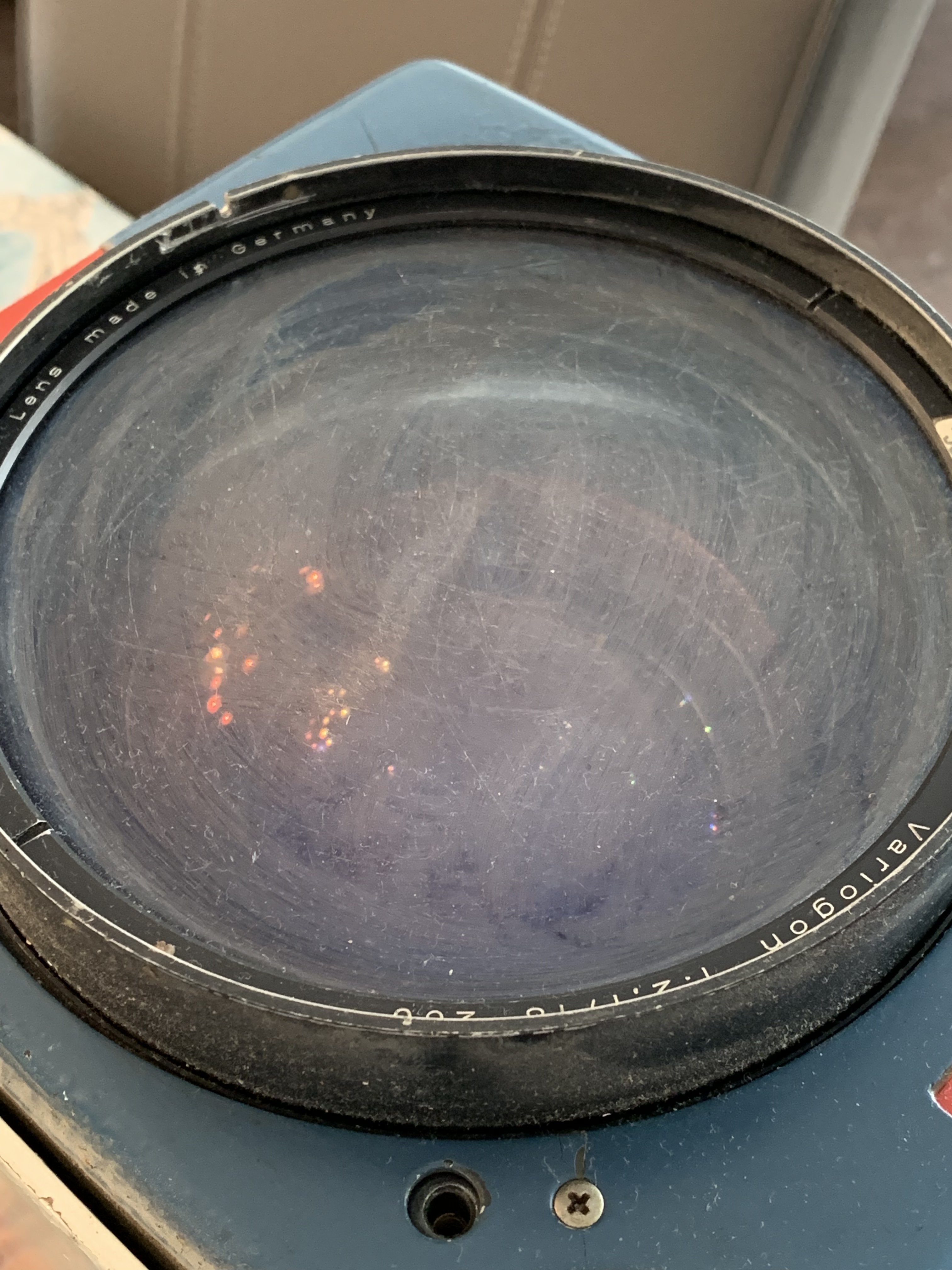

Ik dacht eerst dat de frontlens van binnen was aangeslagen, maar niets was wat het lijkt.


Nee, er zit geen gat in

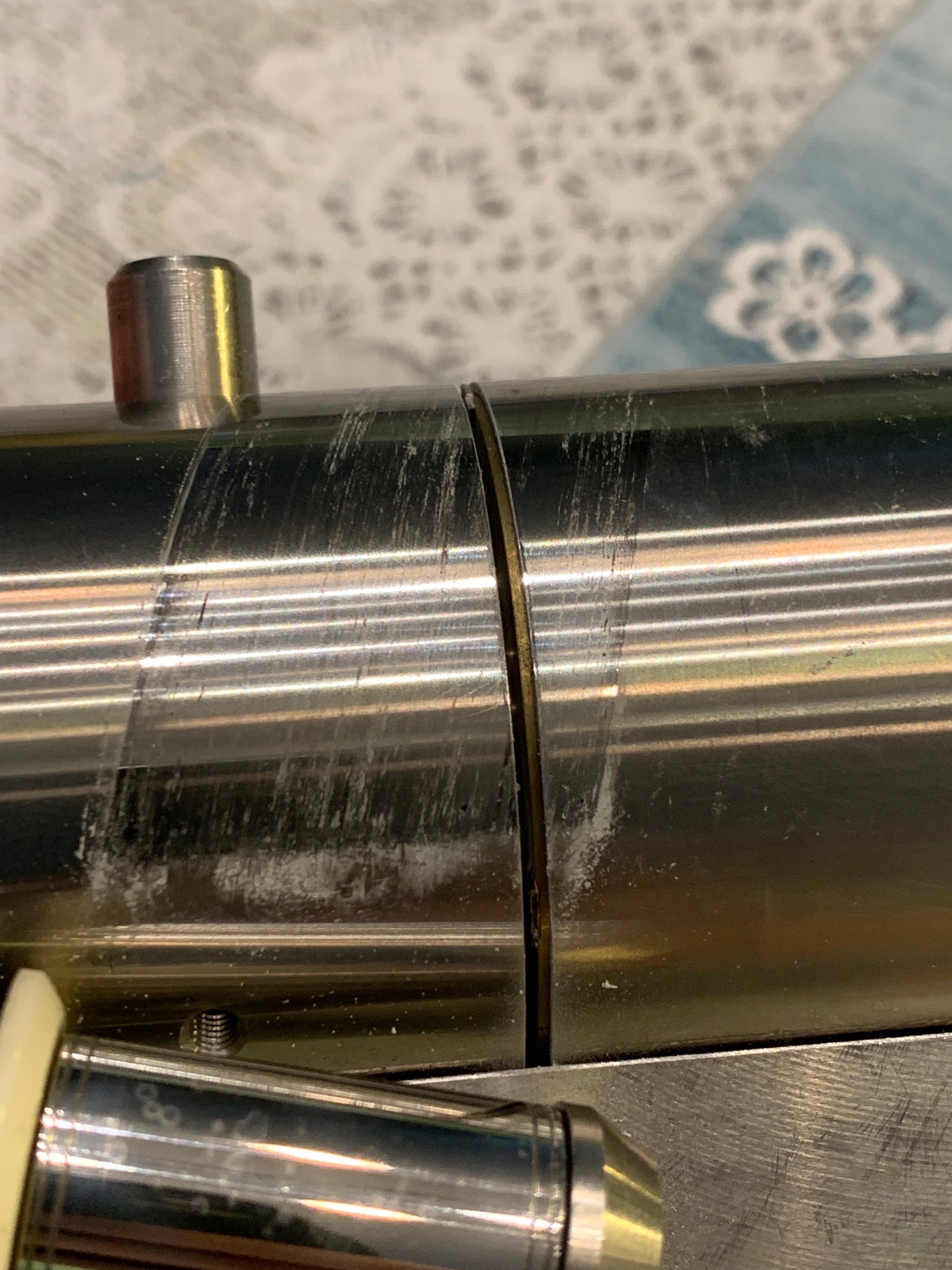

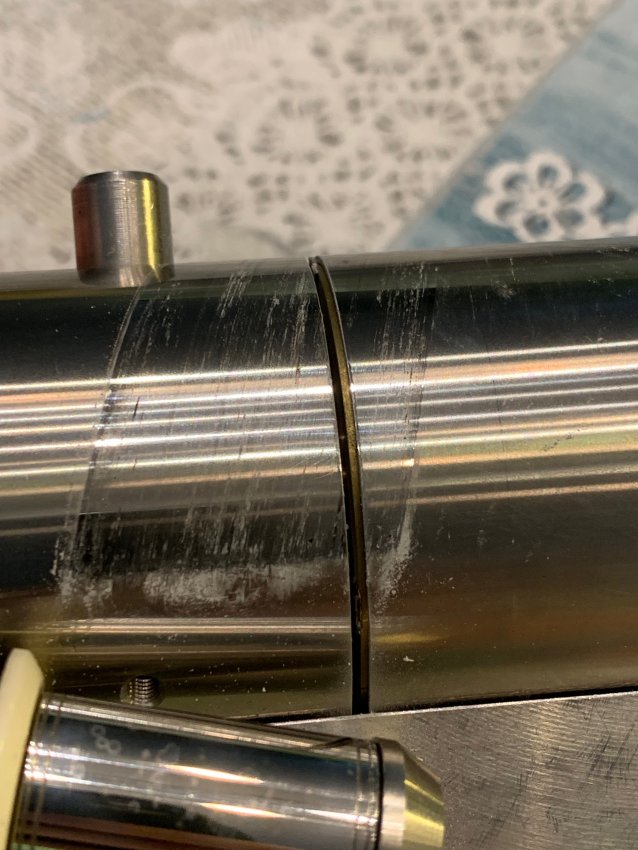

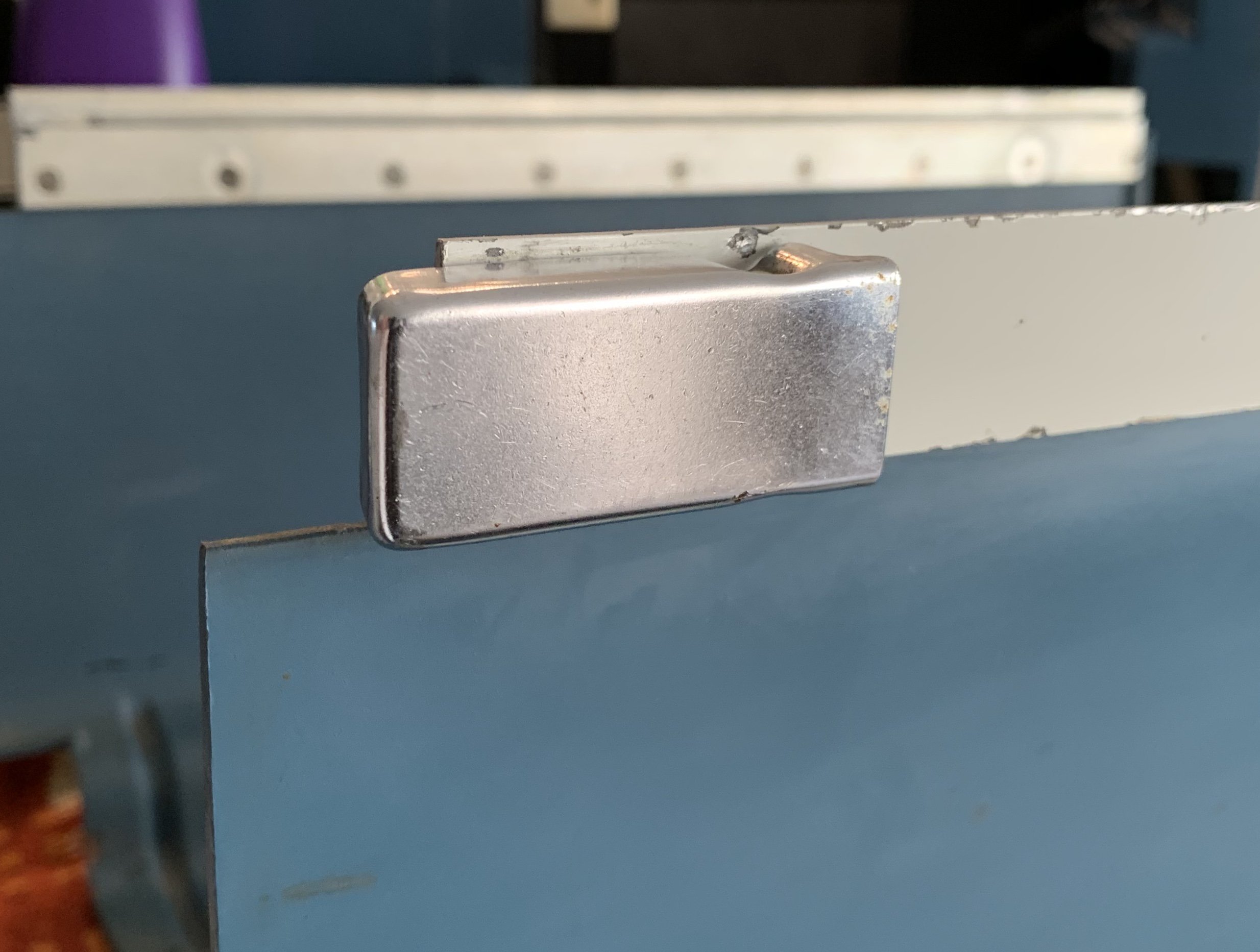

Dit is al beter, nog wat kleine krasjes maar daar kunnen we mee leven.


Van die kleine dingen om te poetsen

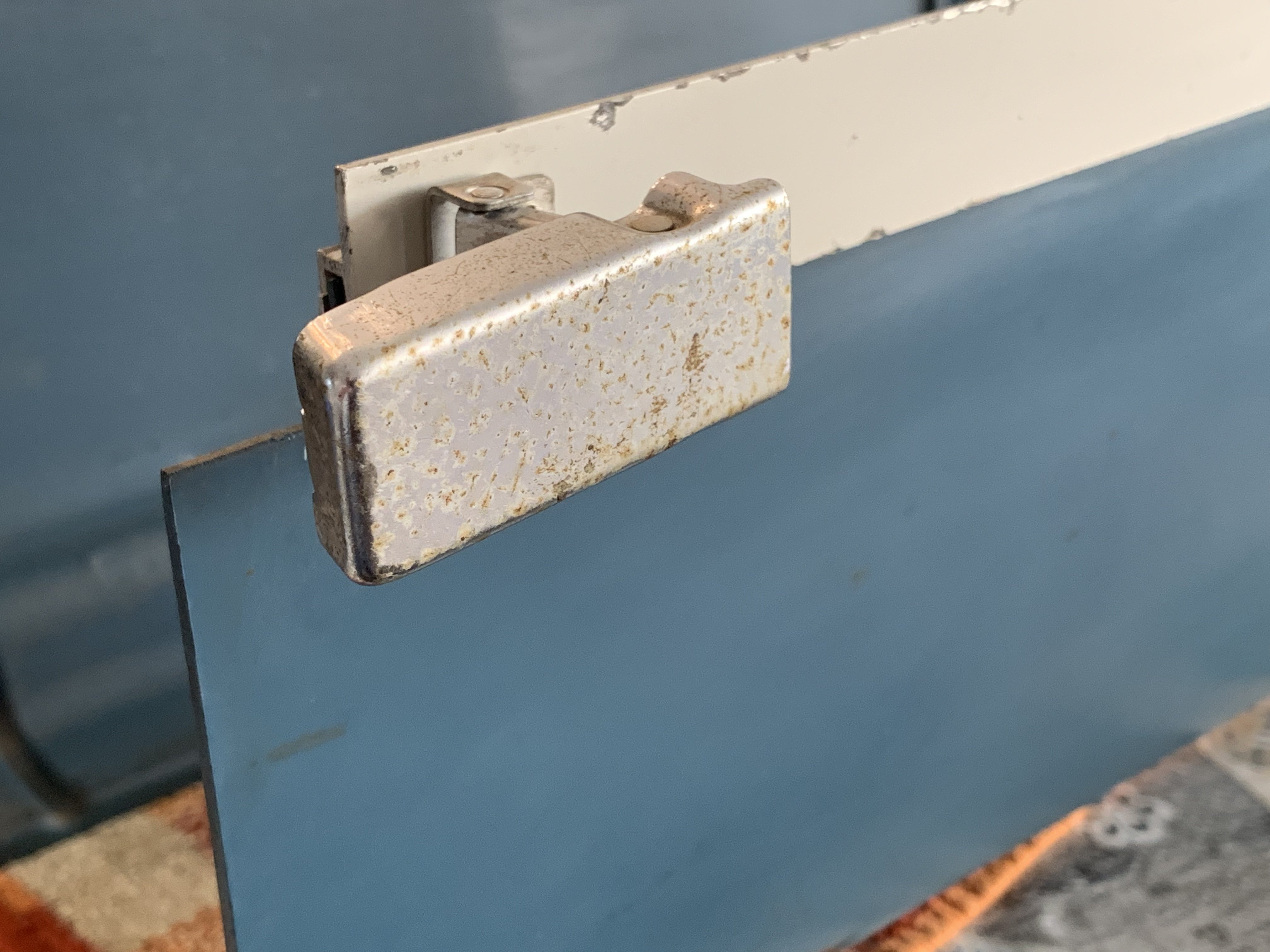

in 2 minuten een andere grendel


Even shinen.

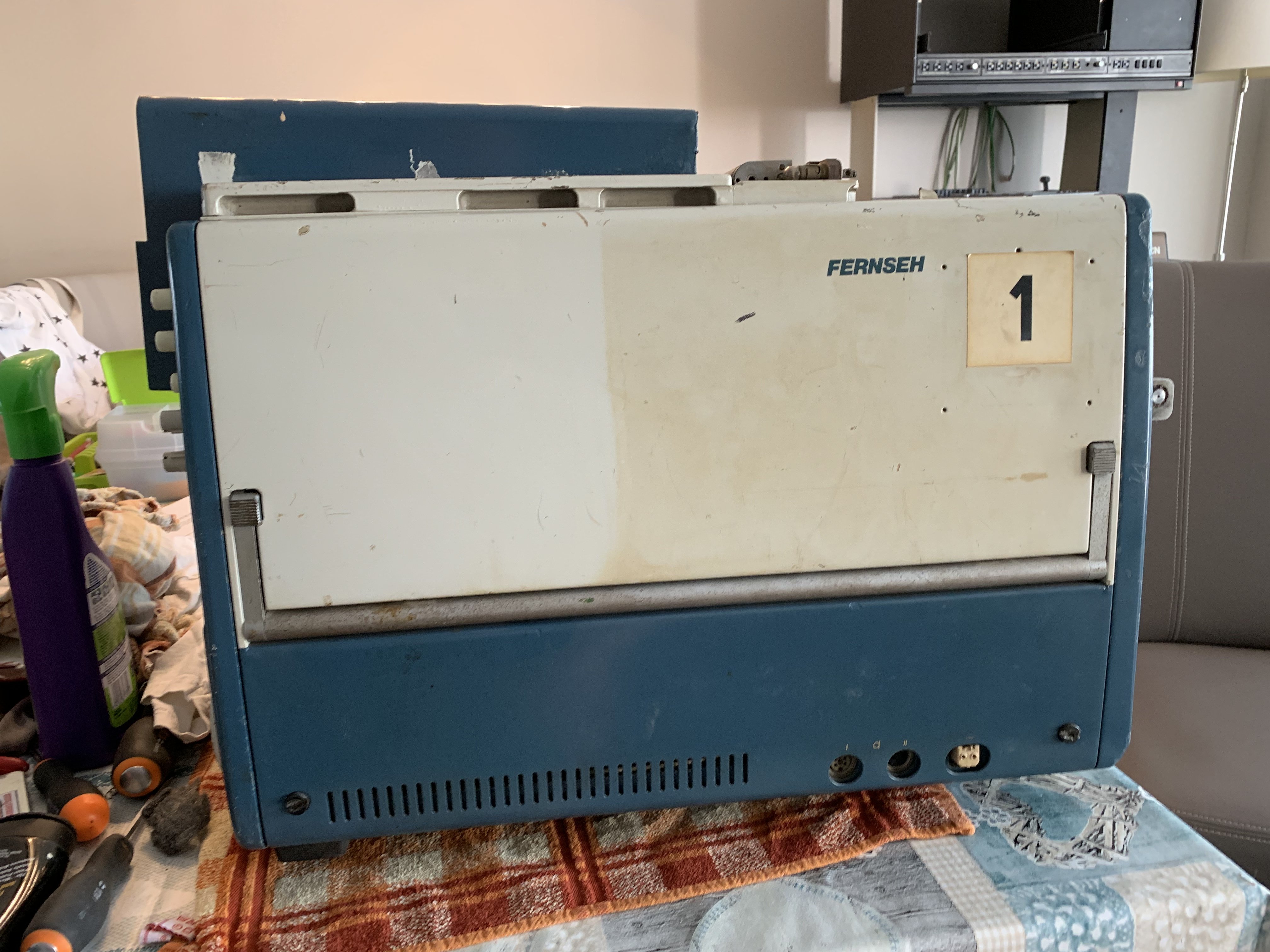

Hoewel er inwendig het nodige ontbreekt is de buitenkant mooi compleet.


Het kantelbare schermpje

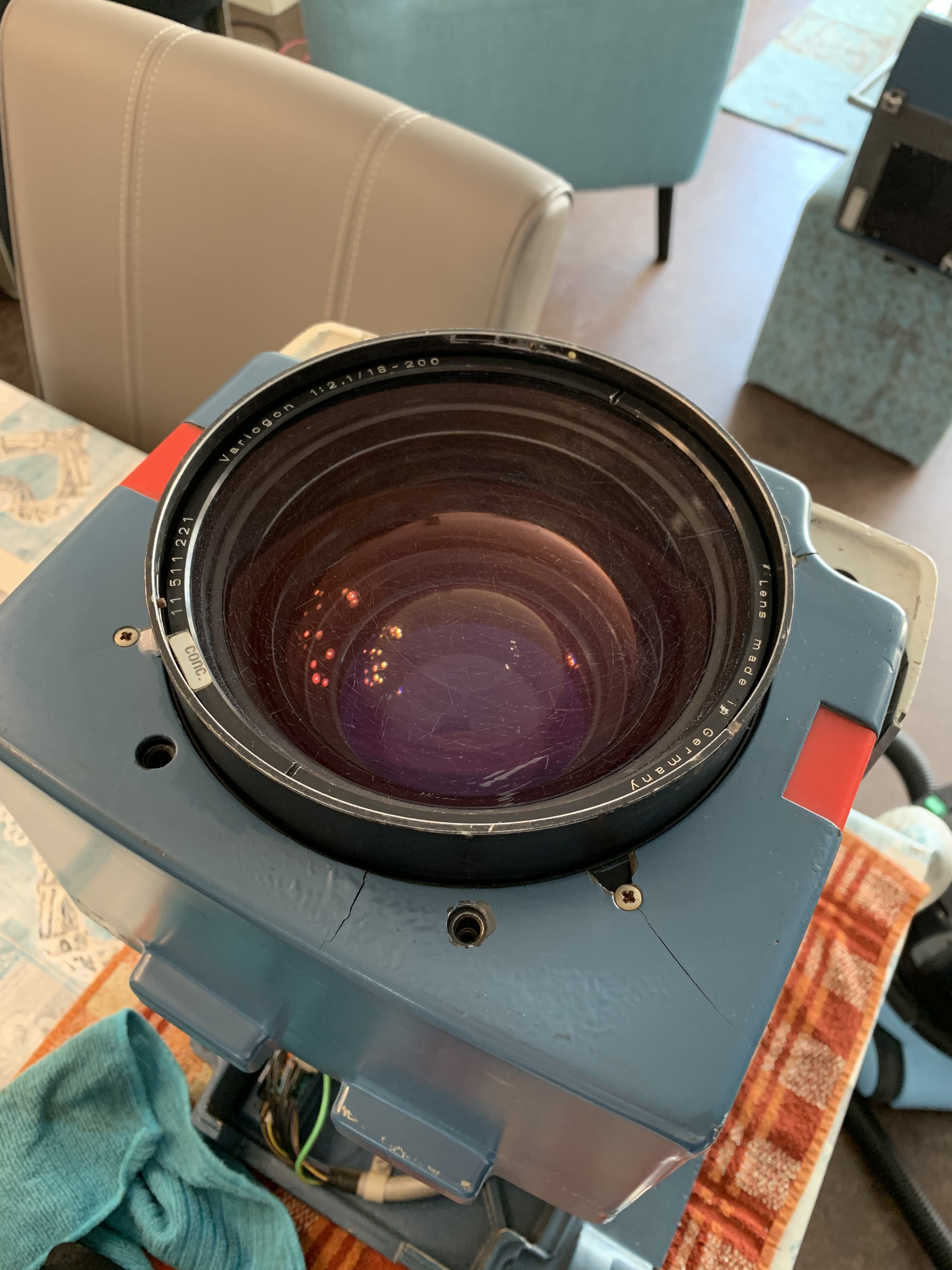

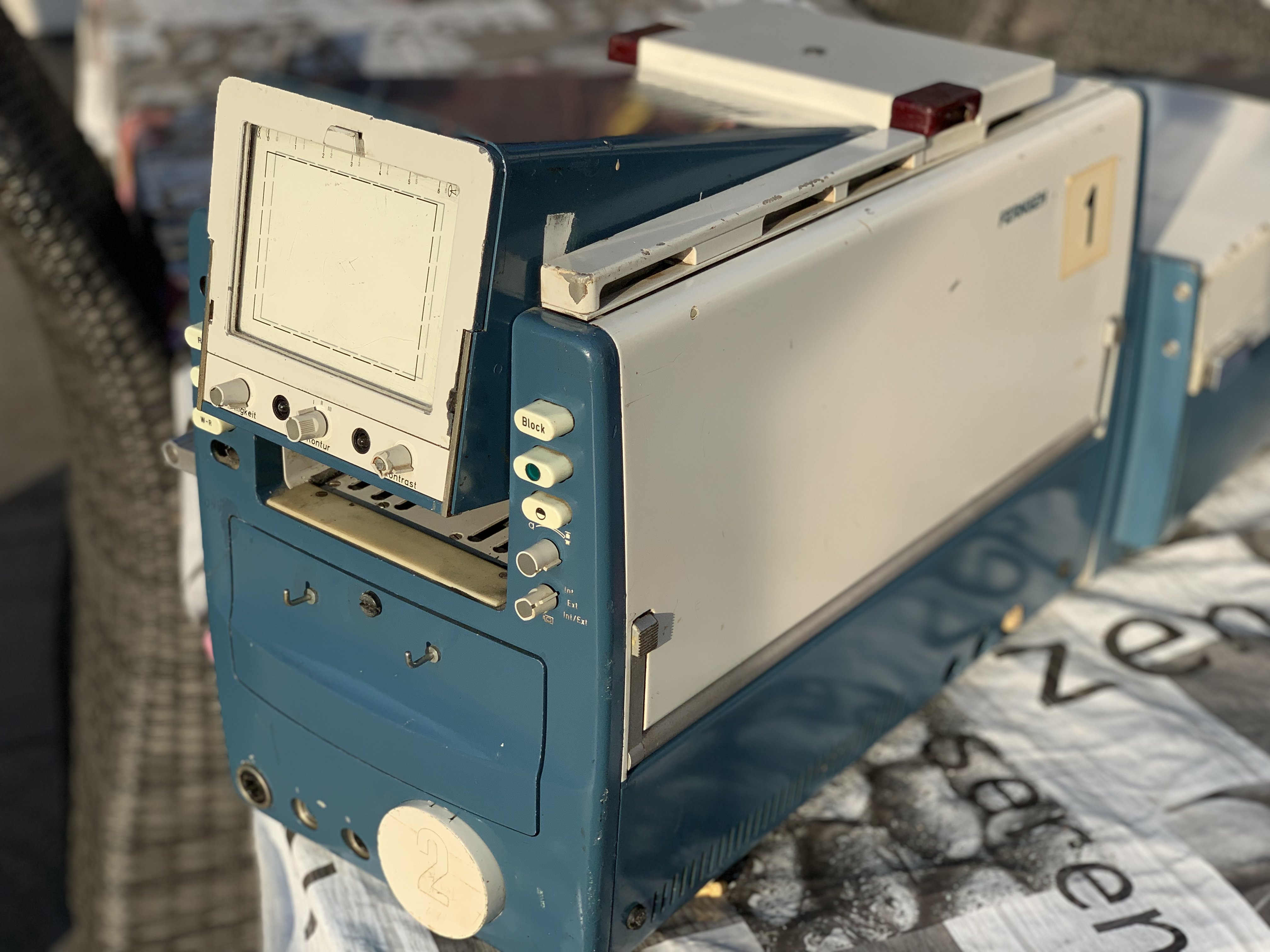

Snel door met de volgende camera, eerst het objectief.



Oei, die is wat krom.


Zo hoort het te zijn.

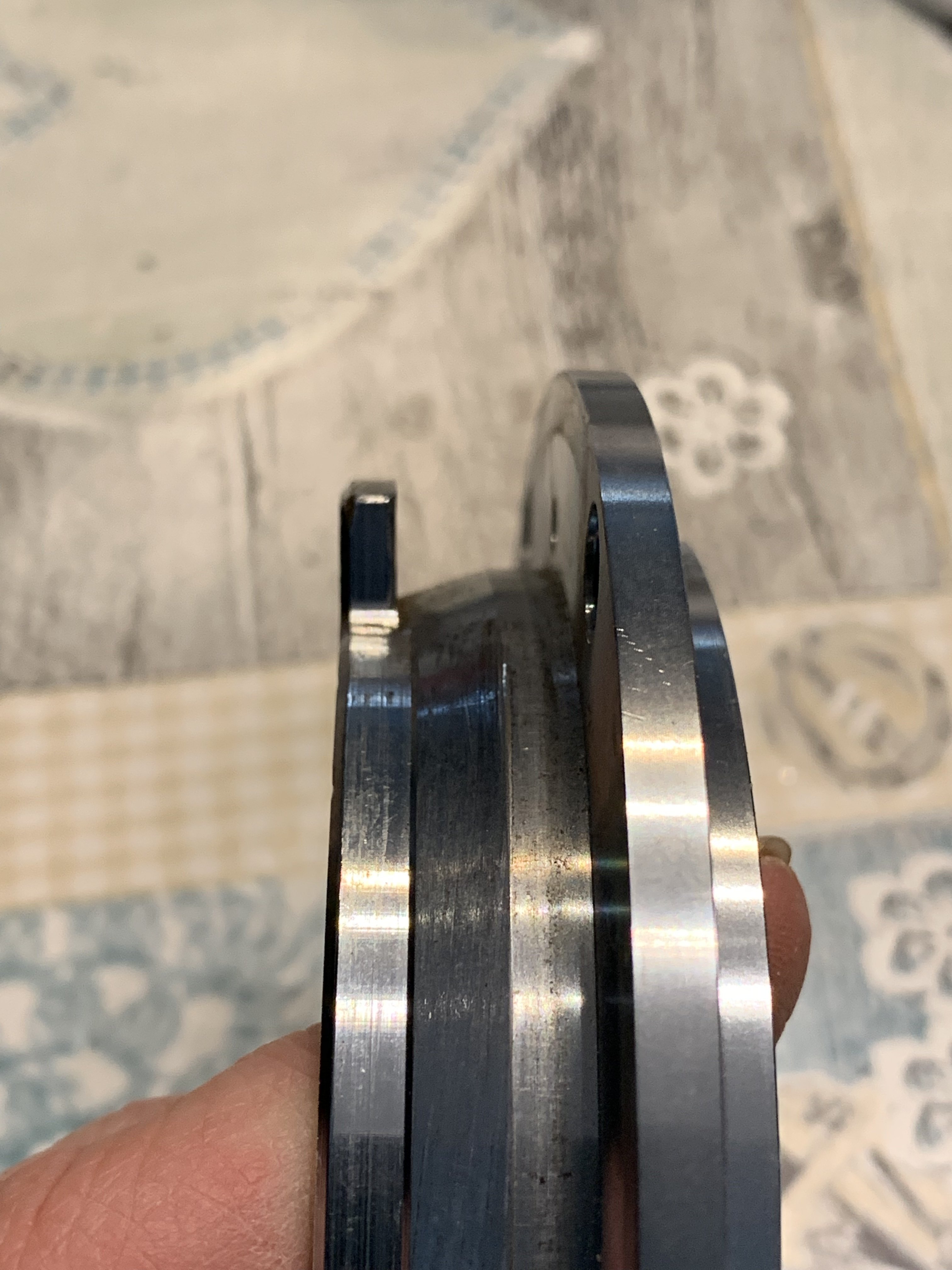

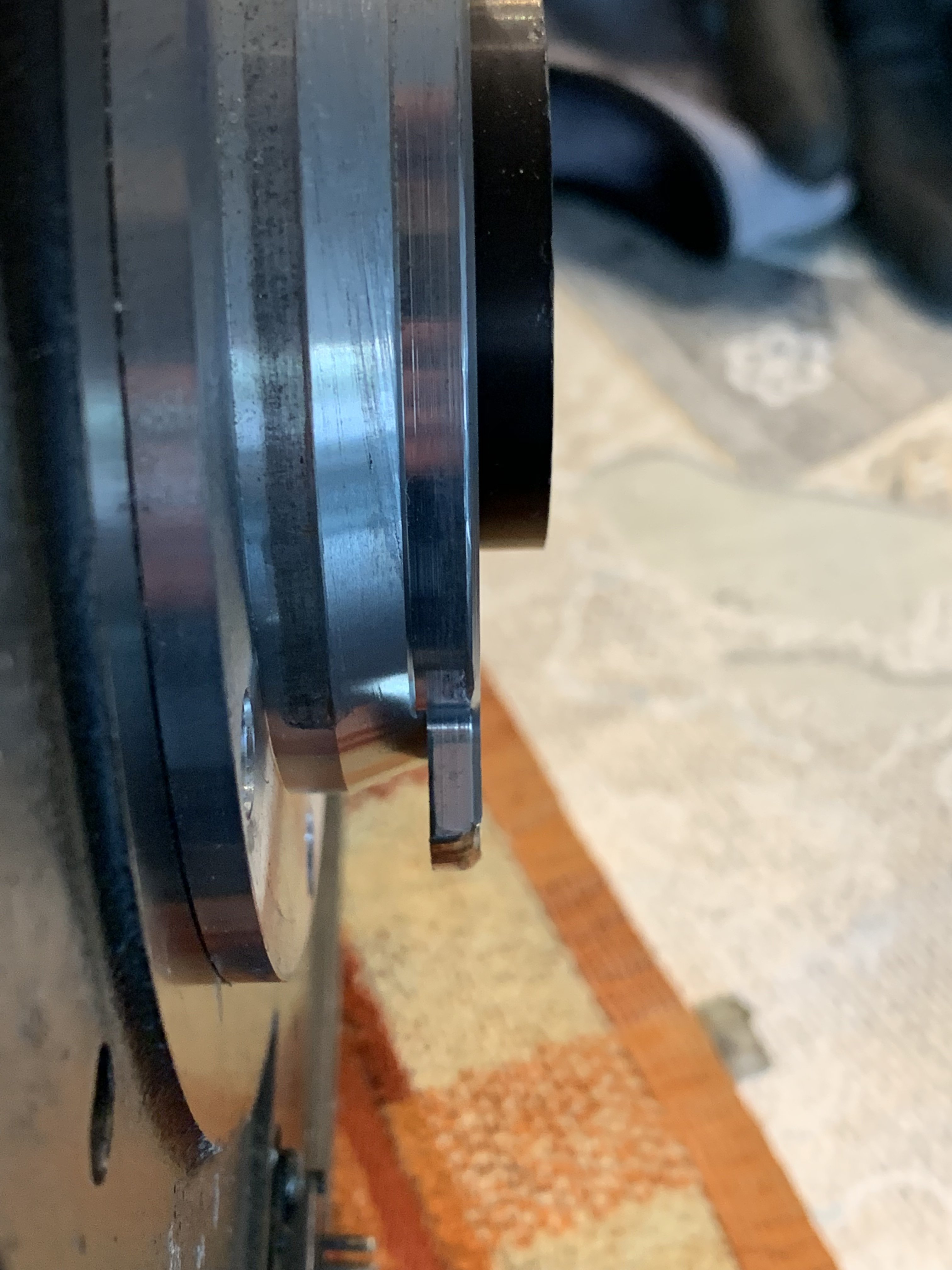

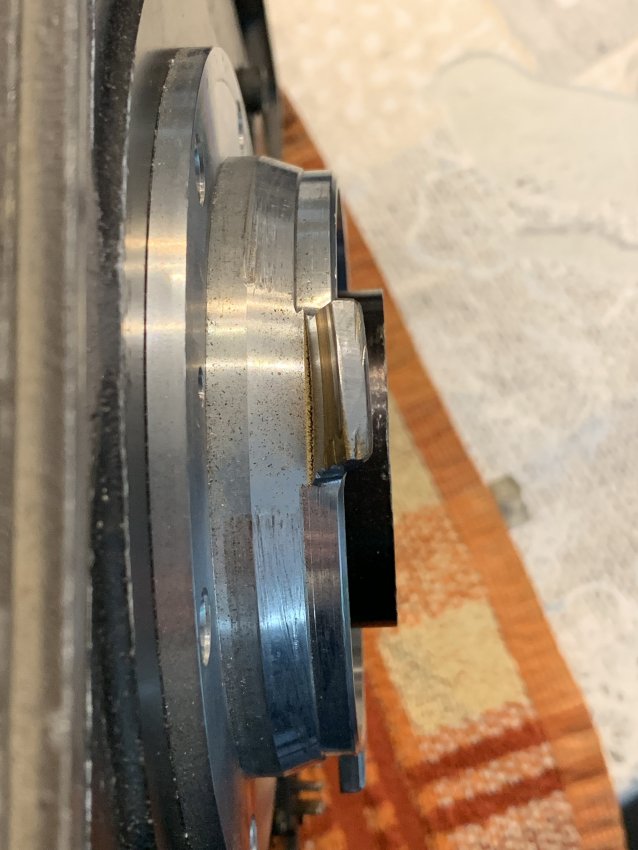

Even in de bankschroef en recht is hij weer.




Edited by Minuteman
Link to post
Share on other sites

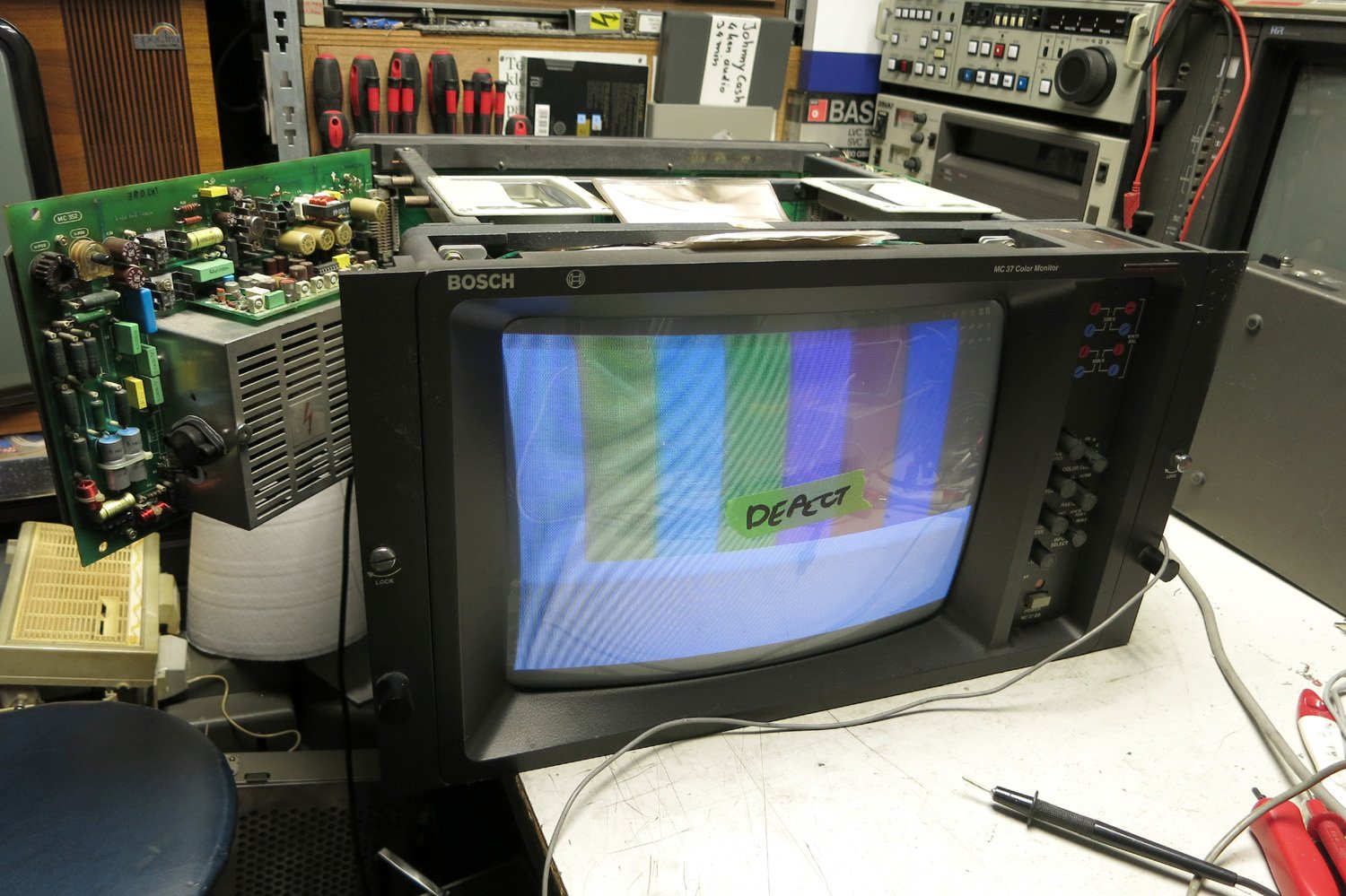

Ondertussen goed nieuws. Een van de 2 monitoren uit de BCN  is levensvatbaar gebleken. Een defecte diode was de oorzaak en het beeld is weer top. Van de week ophalen, hier wordt ik echt vrolijk van.











Link to post
Share on other sites

Verder met de BCN

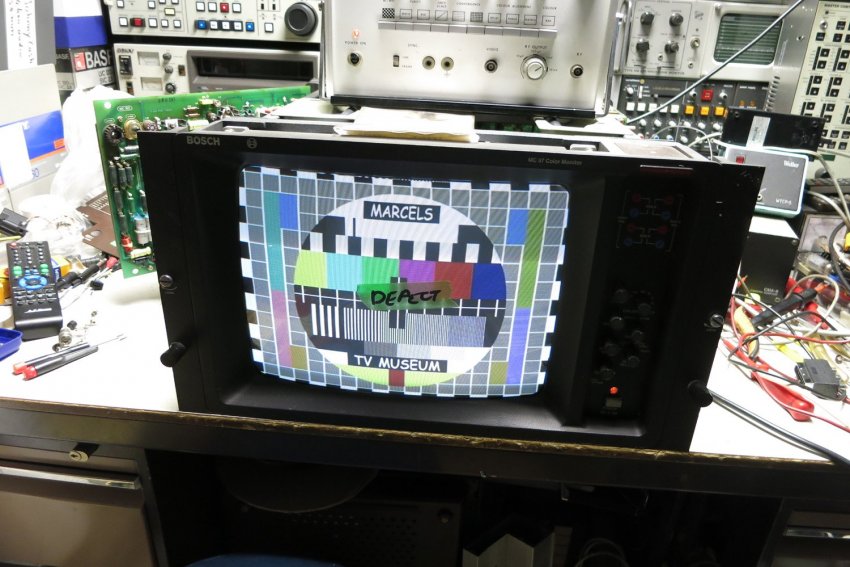

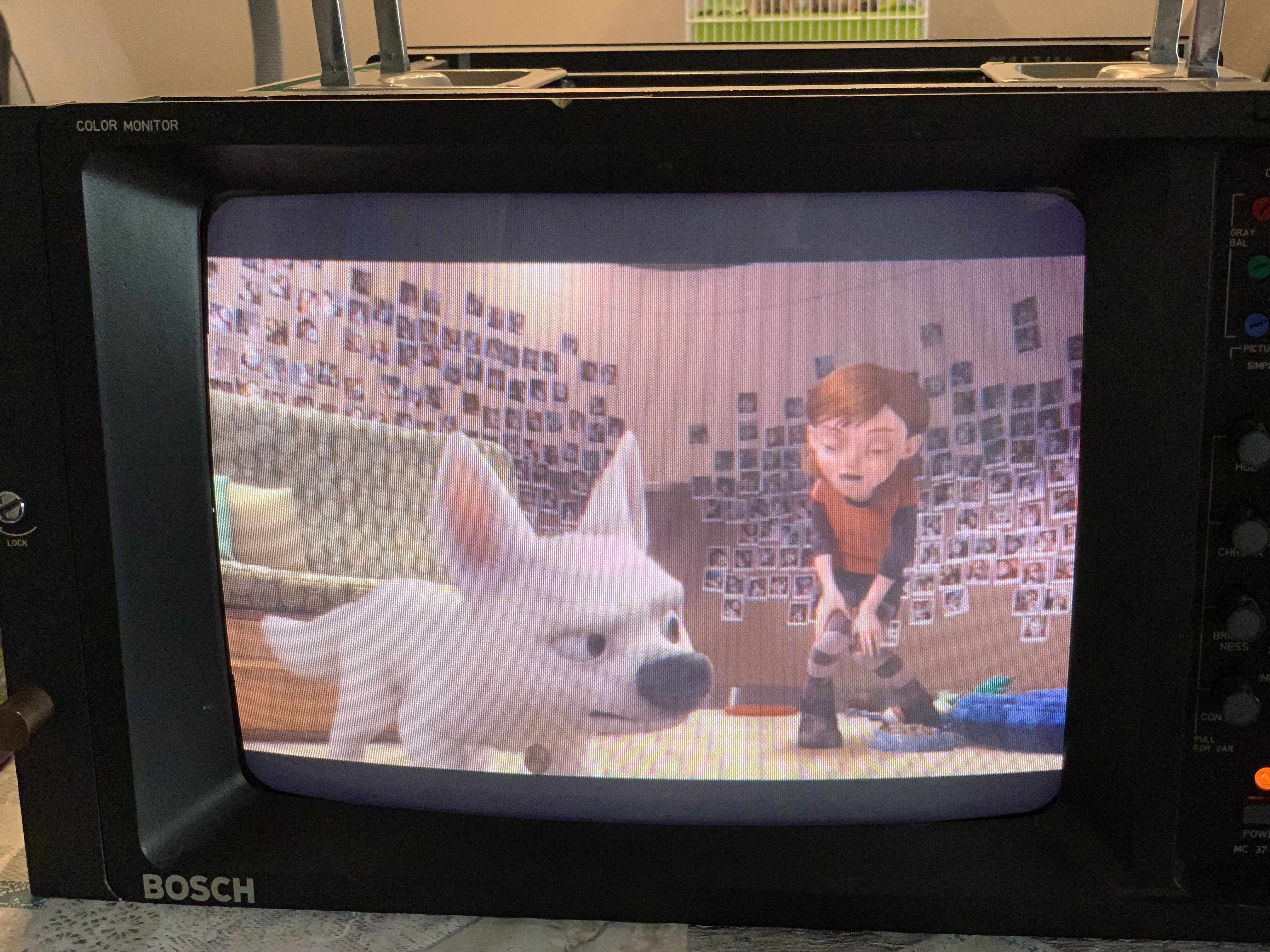

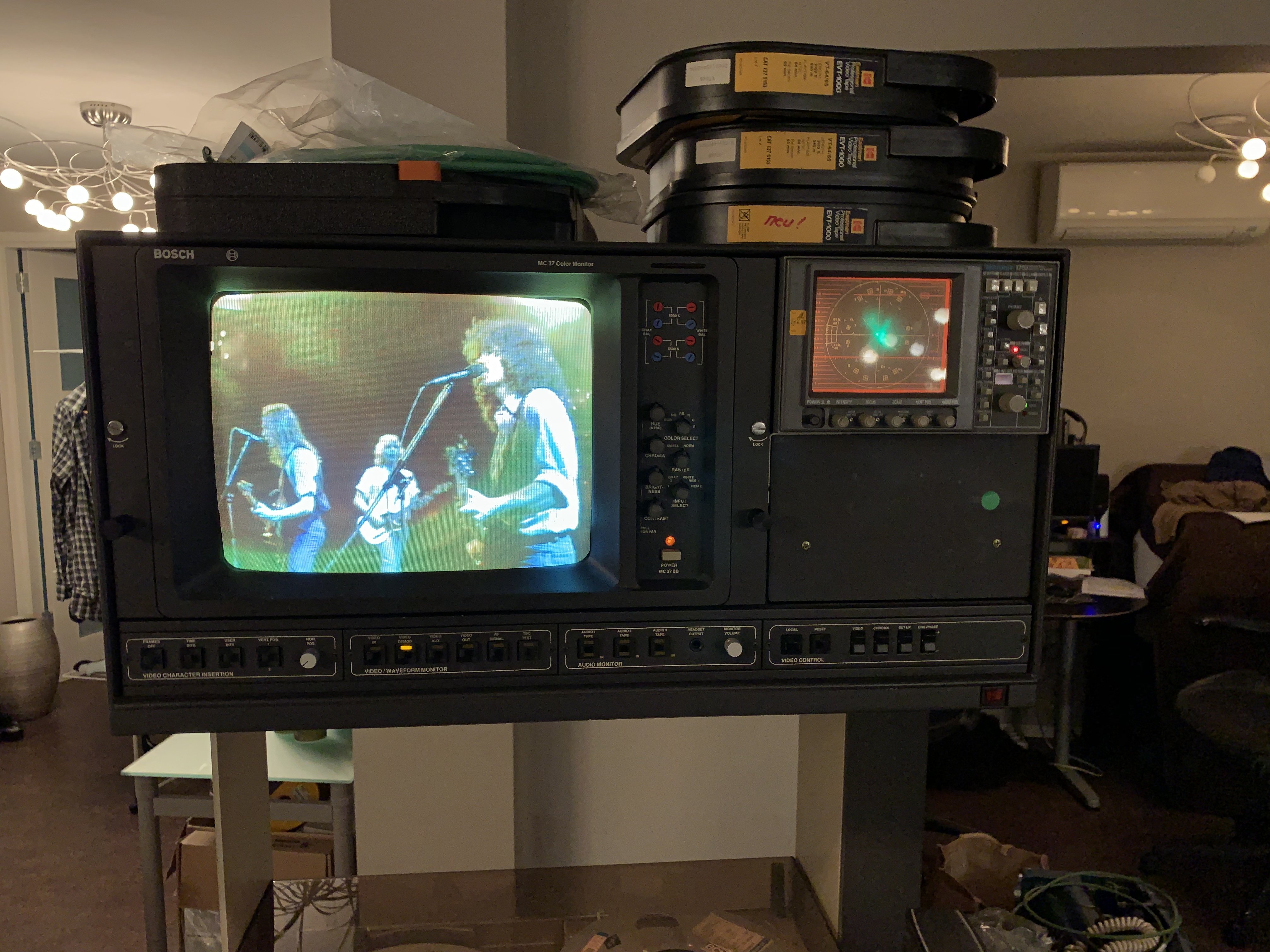

De monitor werkt inmiddels weer goed en is teruggeplaatst. Ik heb een bron aangesloten en via de BCN laten lopen. Dat lijkt allemaal goed te werken, het beeld ziet er wellicht wat vreemd uit maar irl. zijn de kleuren echt erg fraai.



Van het weekend weer op pad om spareparts te zoeken.















Edited by Minuteman
Link to post
Share on other sites
  • 2 weeks later...

In een poging meer spareparts te vinden voor de BCN52 hebben we nog een chassis opgedoken. Helaas leeg qua kaartenbak, maar nog wel voorzien van een compleet loopwerk met capstan, voedingen, electronica in de brug en onder het bedienpaneel etc.



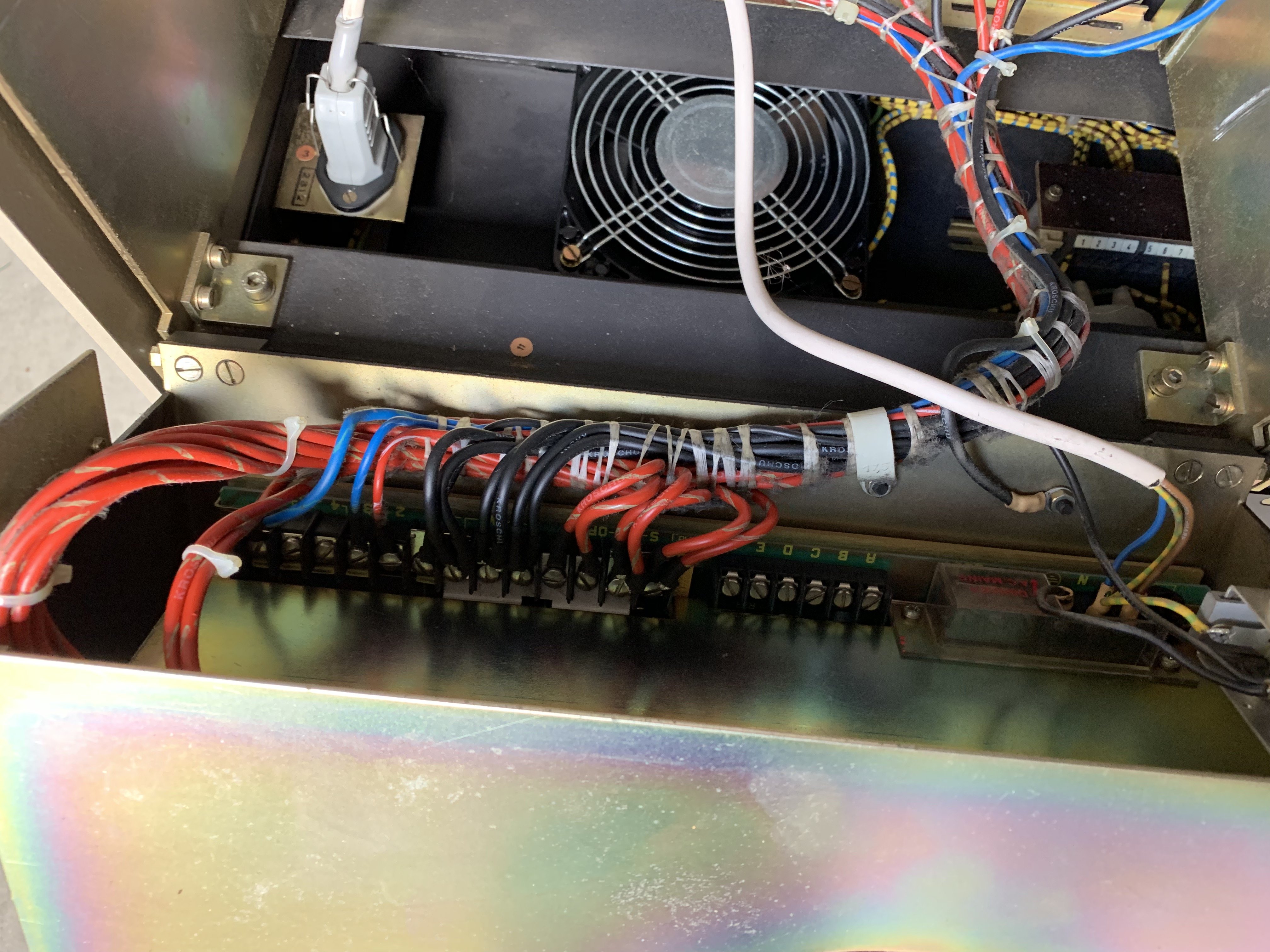

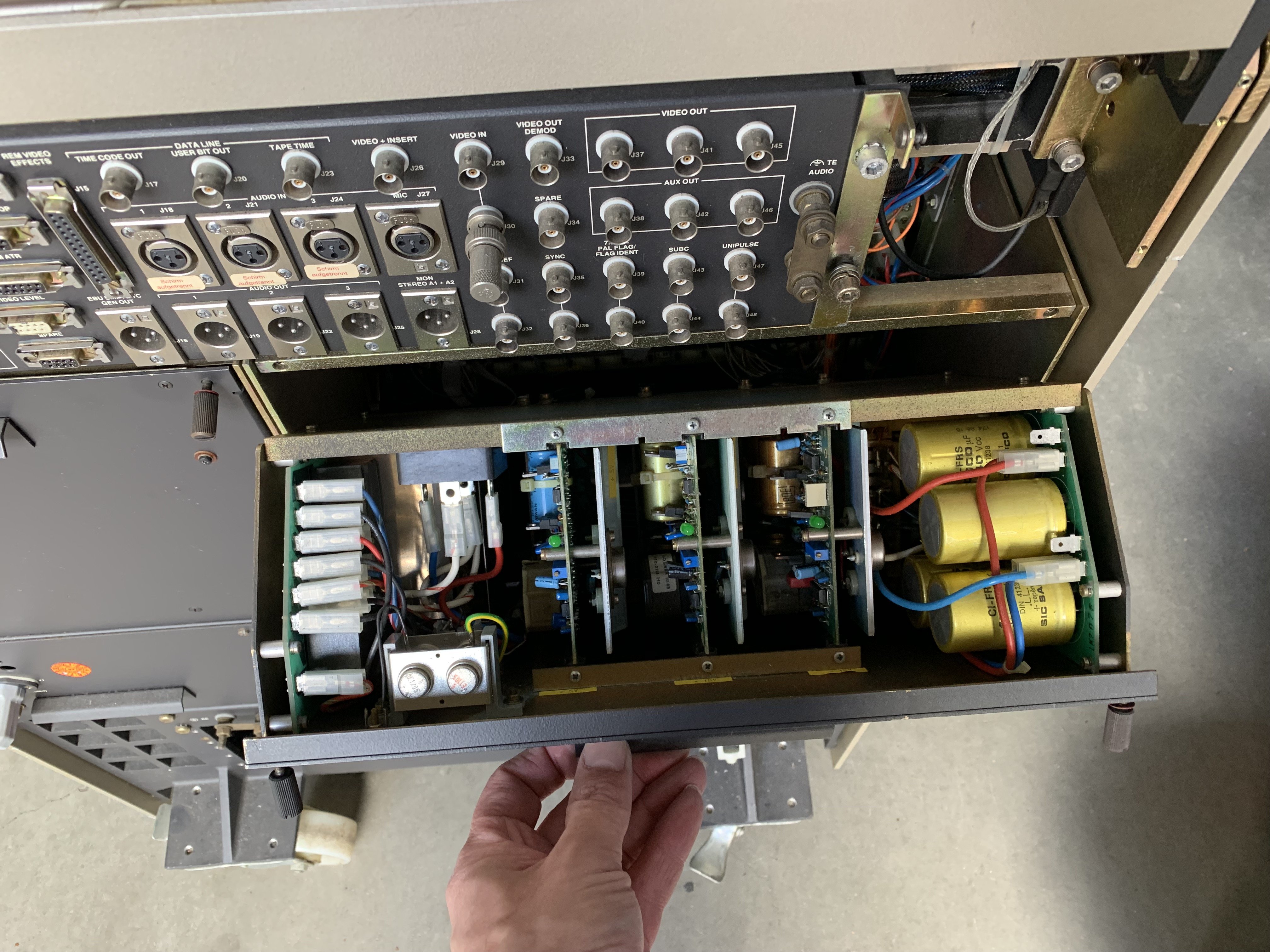

1.




2.




3.




4.




5.

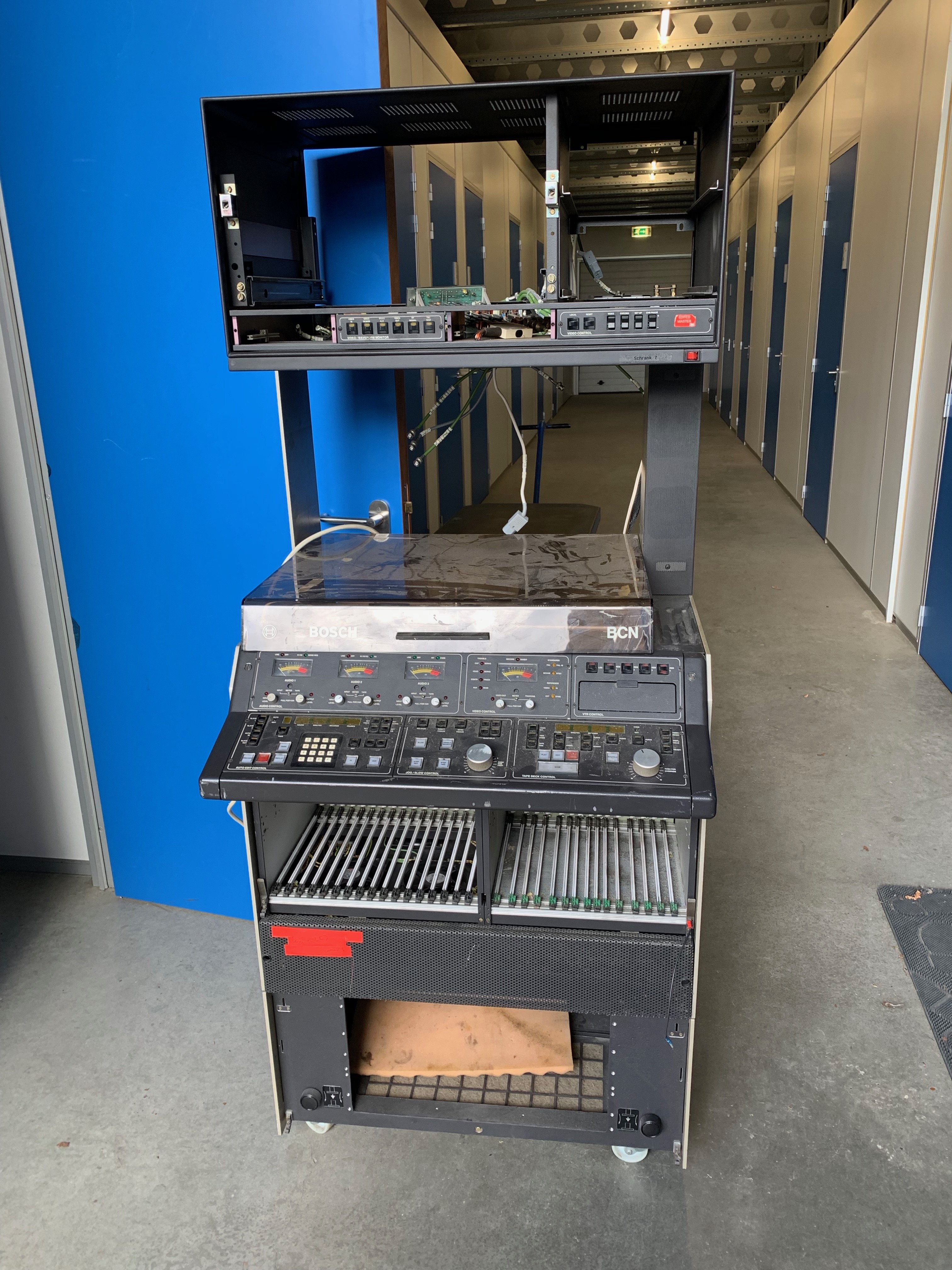

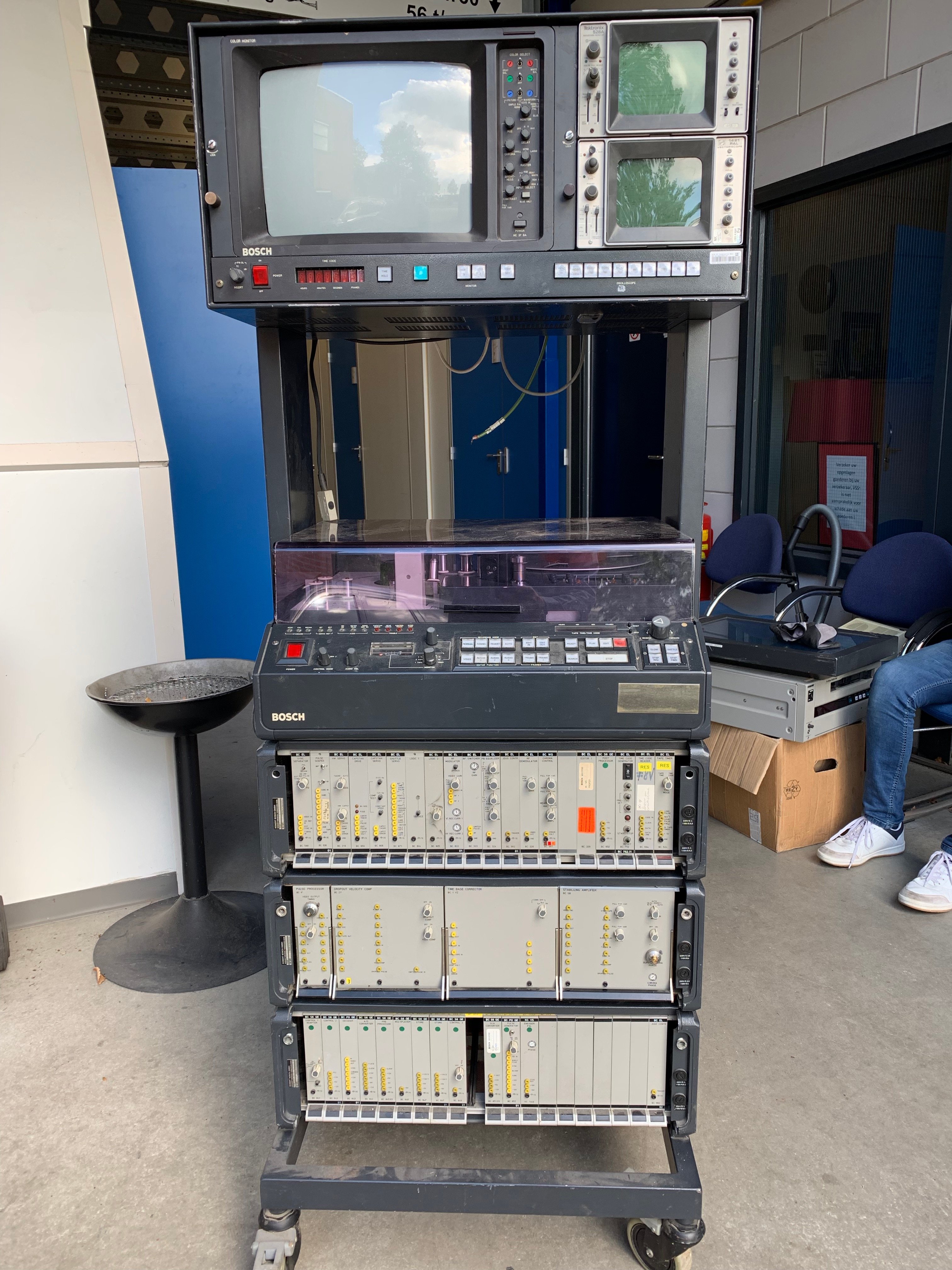

Maar de grootste vangst was toch wel een complete BCN51 met slomo ! (er ontbreekt 1 module, we bekijken nog of die te vinden is)



6.




7. (op de kop staat Neu ! Hij ziet er ook echt ongebruikt uit)






De machine is verder (expres) niet aangezet dus we weten niet of hij werkt. Het wordt inmiddels wel hoog tijd dat de specialist een bezoekje komt brengen om te kijken of er leven te krijgen is in de machines ! 😀



Edited by Minuteman
Link to post
Share on other sites
8 minuten geleden, Minuteman zei:

In een poging meer spareparts te vinden voor de BCN52 hebben we nog een chassis opgedoken. Helaas leeg qua kaartenbak, maar nog wel voorzien van een compleet loopwerk met capstan, voedingen, electronica in de brug en onder het bedienpaneel etc.



1.




2.




3.




4.




5.




Maar de grootste vangst was toch wel een complete BCN51 met slomo ! (er ontbreekt 1 module, we bekijken nog of die te vinden is)



6.




7. (op de kop staat Neu ! Hij ziet er ook echt ongebruikt uit)






De machine is verder (expres) niet aangezet dus we weten niet of hij werkt. Het wordt inmiddels wel hoog tijd dat de specialist een bezoekje komt brengen om te kijken of er leven te krijgen is in de machines ! 😀



Die module in de slomo unit kan ook een blank of optie zijn... Zal eens kijken bij die van ons wat daar in zit.

Een 51 kun je overigens zonder heel veel risico aanzetten.   Het kan altijd dat er een elco ploft o.i.d. maar er zal verder geen gevolg schade ontstaan (i.t.t. een 52)

Link to post
Share on other sites
  • 3 weeks later...

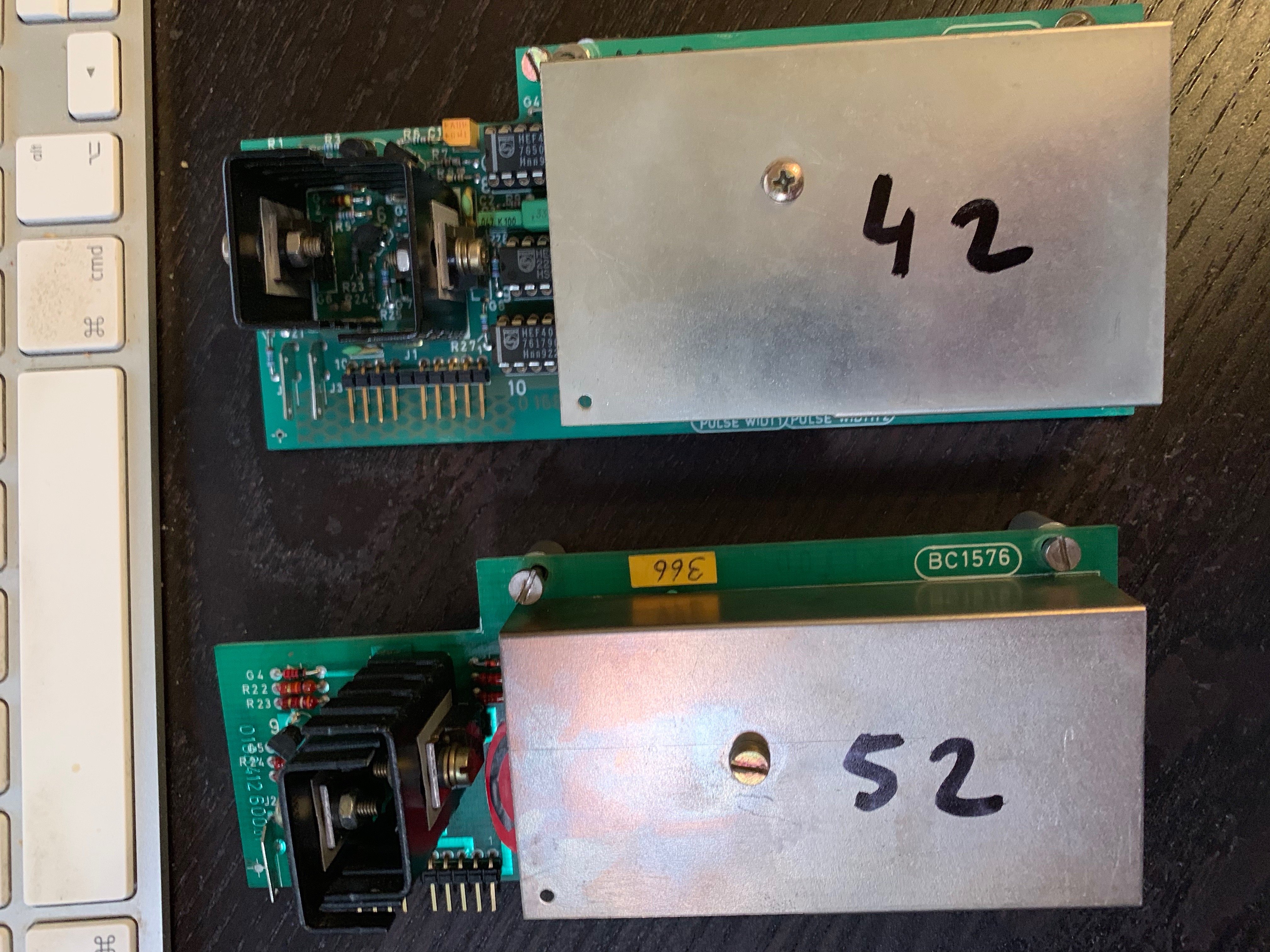

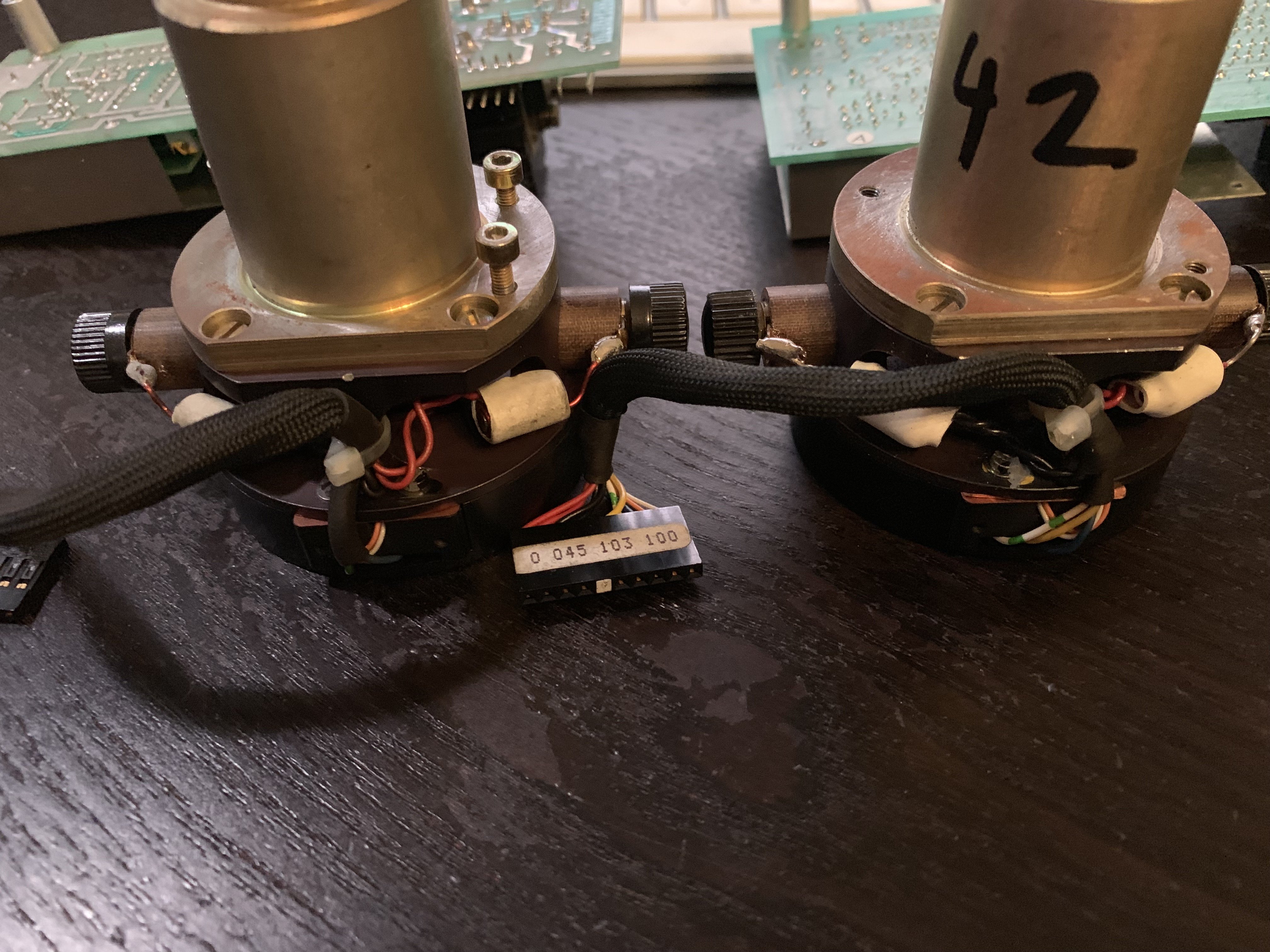

In een volgende poging de BCN 52 machine werkend te krijgen heb ik uit de donor machine de capstandrive plus voeding uitgebouwd en weer ingebouwd in de complete machine. Als je de componenten naast elkaar legt dan is er een behoorlijk verschil te zien.



42 staat voor de capstan die uit een BCN 42 kwam en 52 voor die uit de donor is gehaald. Uiteindelijk heb ik nu 4 van deze BCN machines 3 x 52 (waarvan 1 die vindt dat hij een 42 is) en 1 x 51. Ik probeer toe te werken naar een werkende 51 en 52.

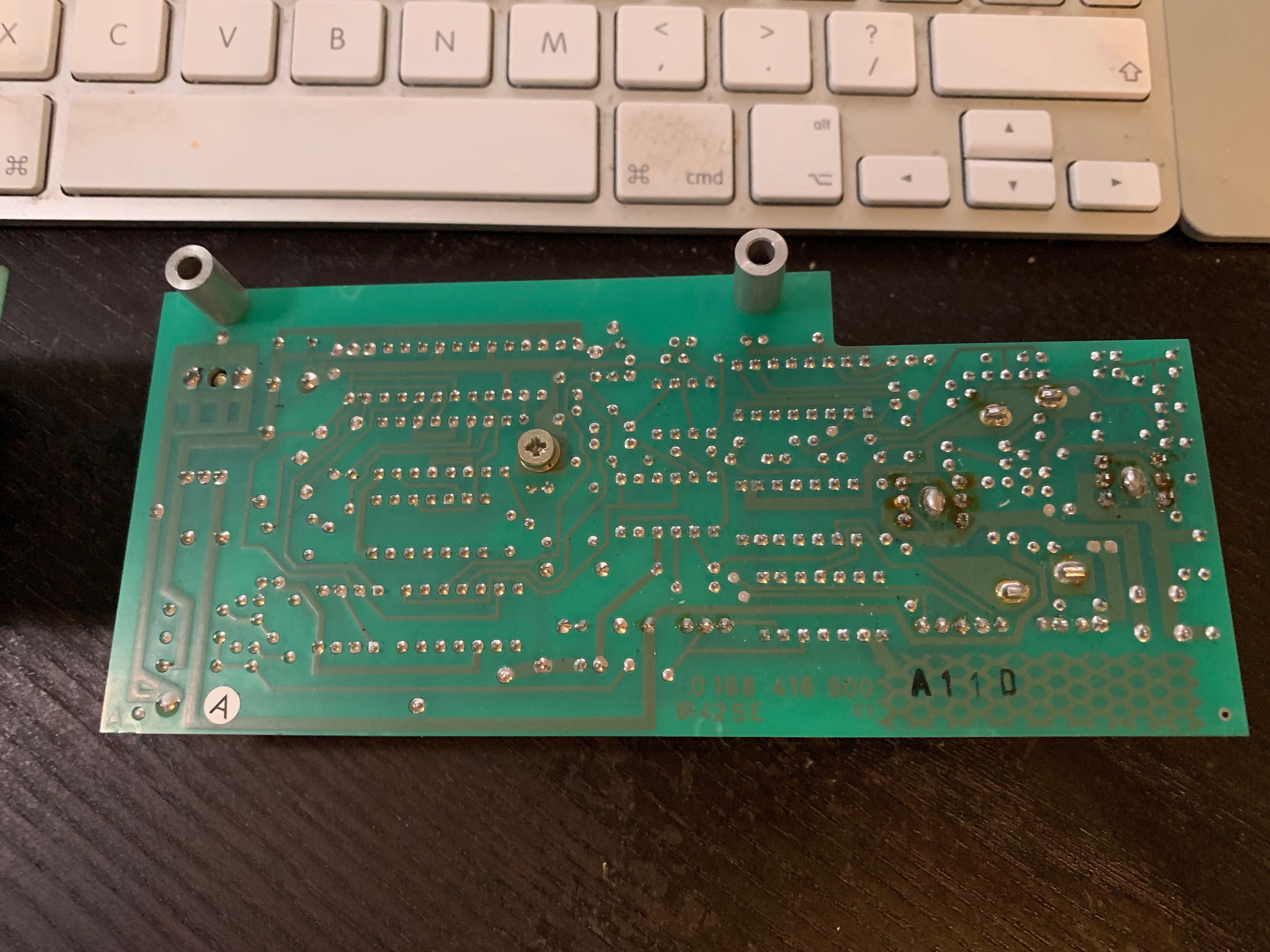

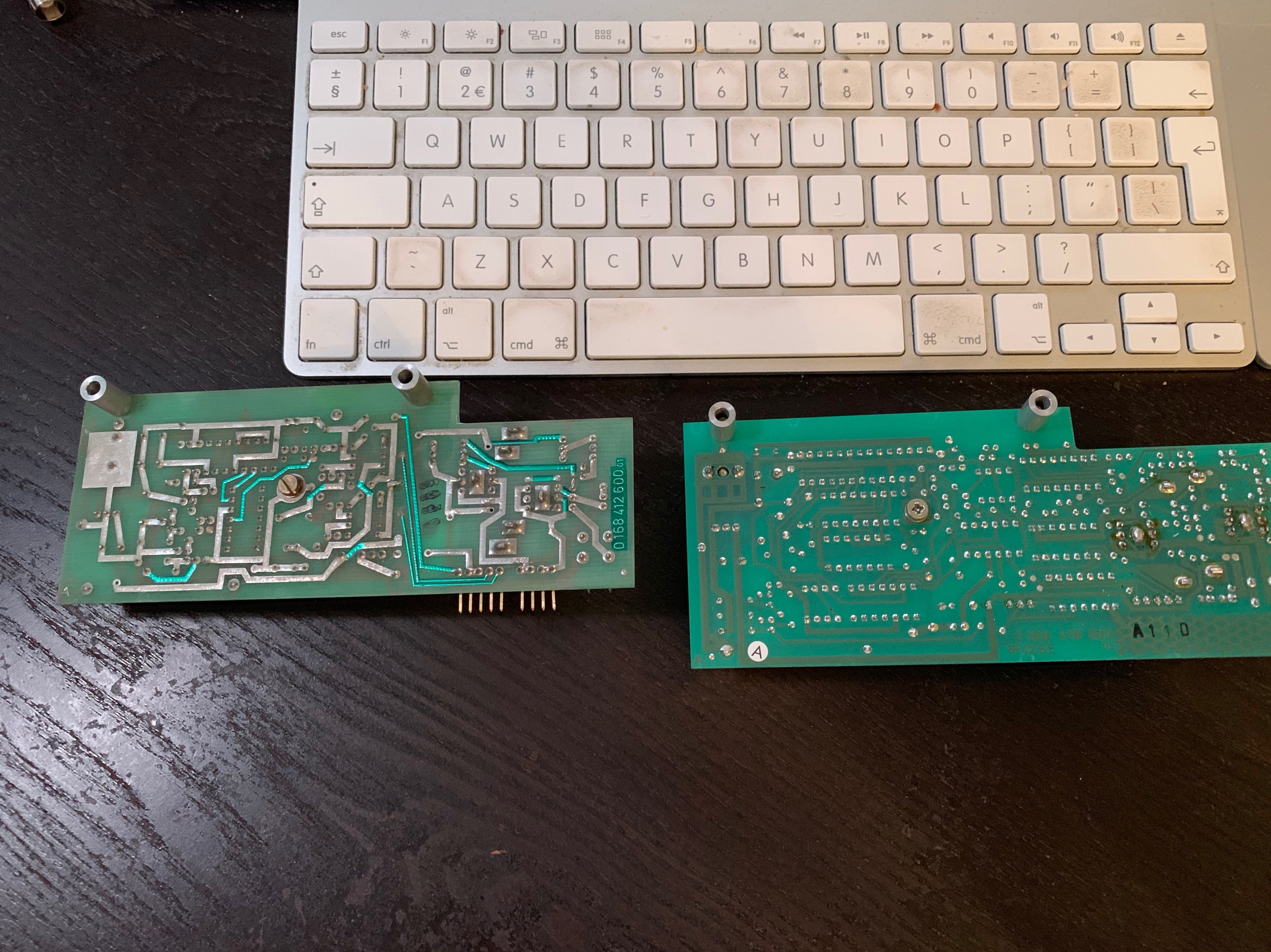

Met name aan de achterkant is het verschil goed te zien. De print is groter en er is een heel andere manier van solderen, de een lijkt wel moderner dan de andere. De kleine is nu geplaatst.












Aan de motor zelf is eigenlijk niets te zien, die zien er van de buitenkant althans het zelfde uit.

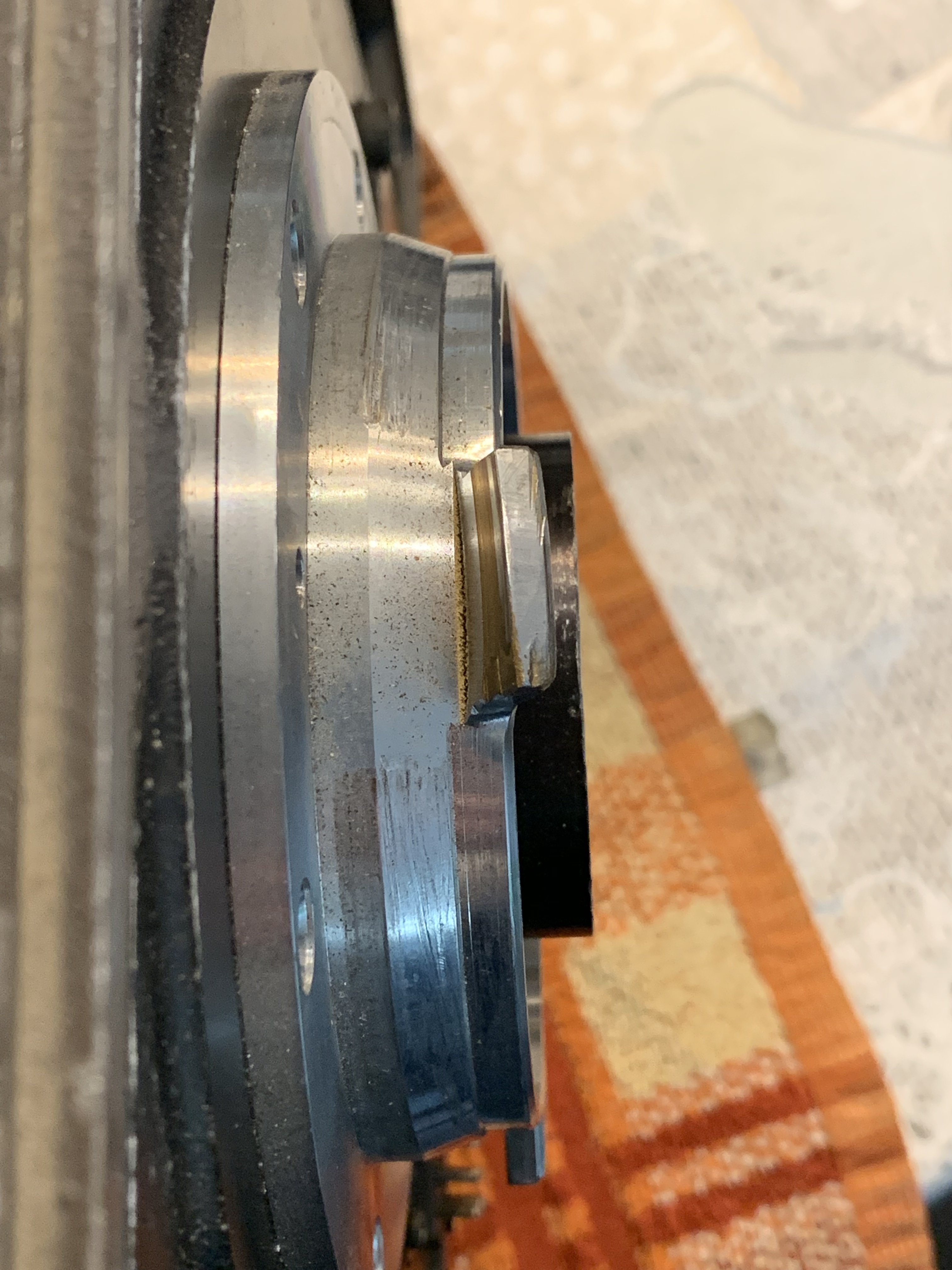

Het uiteindelijke resultaat ? nog steeds het zelfde. De bandloop is verstoord, het transport hakkelt nog steeds precies zoals het was.



De capstan plus voeding zal dan waarschijnlijk ook niet de oorzaak zijn van de storing en dat geeft te denken. Er zijn nog een aantal componenten die wel gewisseld kunnen worden zoals de octocouplers, en wat bandgeleiders maar het blijft een beetje random wisselen van componenten op deze manier. bijkomende handicap is het gebrek aan documentatie van de machine. Er wordt naarstig gezocht naar boeken om te begrijpen waar fout(en) vandaan kunnen komen.



Van het weekend wil ik wel proberen om de 51 in te schakelen. Kijken of die het doet en of we daar een band mee kunnen kijken waar mijn dochtertje al even om vraagt met van die grote dochterogen.






Link to post
Share on other sites

Een wat onorthodoxe test om te kijken of de spanners goed werken en dat ziet er prima uit. Het hakkelen begint als de machine moet gaan starten





Hier nog een testje, de machine lijkt goed op te winden en te reageren op de ready stand. Het inspannen gaat goed maar op het moment dat hij moet gaan spoelen gaat hij hakkelen. De drukrol reageert hier ook gewoon zoals zou moeten. (ps, dit is een oude band en mag stuk als het moet)





Zoals ik het nu kan beoordelen is er wat mis met het meten van de snelheid van de band. Als gevolg daarvan klopt de rest ook niet.

Edited by Minuteman
Link to post
Share on other sites

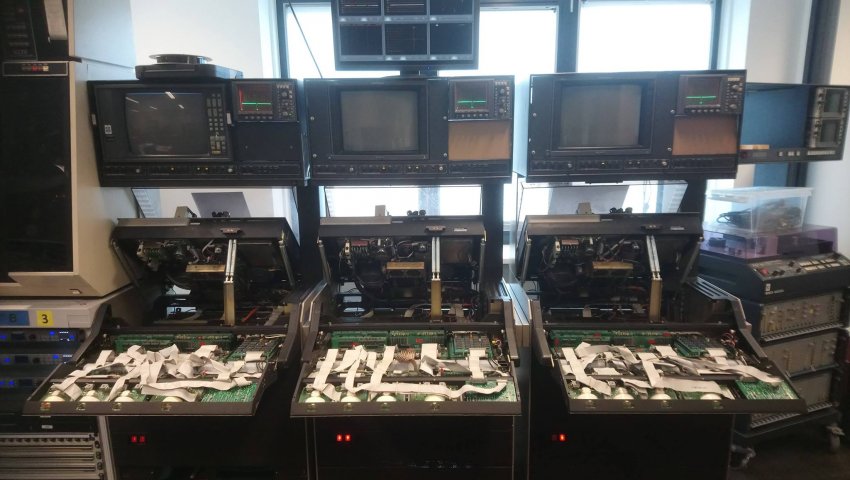

Dat is een deel afregeling....   Of hij ziet de pulsen van de capstan niet, of hij ziet de pulsen van de spoelmotor niet.   Dat word geregeld door de electronica die dus absoluut bij elkaar moet passen.  We hebben al eens een sensor stuk gehad, afstellen komt nauwkeurig.

Link to post
Share on other sites

Tsja, helaas zijn ze door elkaar gebruikt.  Volgens mij is in de service manual wel iets te vinden over welke motor bij welke module en aansturing moet..... Zou ik na moeten kijken. Mijn baas heeft de manuals.

Link to post
Share on other sites

Als het voorste element van de Bosch KCU40 geen coating heeft kan je het misschien laten polijsten. Dat heb ik wel eens laten doen als CDs en DVDs onleesbaar waren door krassen.



Anders, geen coating VS geen krassen.



Vraag mij af wat een meer merkbaar effect op het beeld heeft, hmm.  Veel doffe krassen zullen het contrast verlagen.

Edited by T4600C
Link to post
Share on other sites

De Bosch KCU40 is helaas leeg qua camera, de buizen en hun behuizing zijn eruit gehaald.



Dan door met iets ouds dat wel werkt, een Sony camera dit keer, de DXC-1200P uit 1974. Ik vermoed dat deze minimaal 25 jaar niet aan heeft gestaan en het opstarten was dan ook spannend. De meeste buizencamera's hebben een zogenaamde Stand-By stand waarin ze niet (helemaal) aan staan maar waarbij de buizen wel stroom krijgen om 'op te warmen', helaas heeft deze Sony dat niet en het werd een echte koude start dus.



De camera is best compact eigenlijk en heeft alles aan boord om het beeld goed af te stellen, er is dan ook geen externe CCU of voeding nodig wat het werken ermee erg praktisch maakt. Het scherpstellen en zoomen gaat met een handle onderaan die dwars door de camera naar het objectief loopt, de bediening is erg eenvoudig en intuïtief. Tevens is er een Waveform en Wit balans meter ingebouwd in de viewfinder, erg handig en vooruitstrevend voor die tijd.



Van de week al een keer kort met de kappen eraf (en de hand op de knop van het stroomverdeelblok) getest en dat ging zowaar goed hoewel er geen verbinding was met een externe monitor om te kijken of de kleuren er wel waren. Vandaag in het zonnetje maar eens wat testjes gedaan en er komt zowaar een aardig plaatje uit. Mijn zoontje en zijn vriendje aan het voetballen waarbij alle kleuren goed uitkomen. Gelijk een bewijs dat de opname van de 3 kleuren het goed doen. Let ook op de 'komeet strepen' bij bewegende objecten.



Aardig om te weten is dat de satellieten van destijds ook waren uitgerust met opneembuizen om foto's te nemen, zo zijn de Voyagers uitgerust met buizen van het type Vidicon. Deze Sony heeft een Trinicon waarbij 3 kleuren in een buis zitten. Philips maakte camera's die waren uitgerust met Plumbicons en dan voor iedere primaire kleur een aparte buis waarbij de kleuren via een prisma direct achter het objectief gescheiden worden in rood, blauw en groen. Er wordt geen geel gebruikt zoals bij verf bij tv en video.



Het tijdperk van de buizen is ergens eind jaren 80 afgesloten met de introductie van de CCD opnamechip echter zijn ze nog tot ver in de jaren 90 toegepast. De voordelen van CCD zijn navenant. Geen ingebrande buizen meer door overbelichting, direct gereed doordat er geen opwarmtijd nodig is en veel lichter te maken door het ontbreken van de buizen en bijbehorende electronica. Daarnaast een snaarstrak beeld kleurvastheid. het mist wel wat charme imo.



Op de website van Marcel is de oorspronkelijke folder te bekijken http://www.marcelstvmuseum.com/sony dxc-1200p folder01.html



Hier een stukje nostalgisch beeld in 2019 genomen met een kleurencamera van 45 jaar oud. Ik heb ervoor gekozen om het tv beeld te filmen met een iPhone zodat je de camera ook echt aan het werk ziet. irl is het beeld echt wel prima om naar te kijken, door de tv te filmen en het op youtube te plaatsen gaat er helaas wel wat kwaliteit verloren.

















Link to post
Share on other sites

Gisteren was ik bezig geweest met een Philips camera, een LDK 12. De LDK 12 is een door Panasonic ontworpen en door Philips ge-rebrande 3 buizencamera. Het type buizen dat is gebruikt is Saticon die ook wel door andere Japanse merken werd toegepast zoals Sony en Hitachi.



De LDK 12 is een zogenaamde ENG camera wat staat voor Electronic News Gathering. Deze term werd gebruikt voor portable camera's die door middel van accu's en recorders los van de studio of omroepauto konden werken. Vaak werden ze ingezet op locatie waar nieuws opnemen belangrijker was dat studiokwaliteit.



Mijn verwachting van de LDK12 was niet hoog, ik heb veel gehoord over voedingen die uitgebrand zijn van andere exemplaren en had nog geen werkende gezien. Het setje dat ik heb is wel mooi compleet met grote viewfinder en bediening voor de focus en zoom vanaf het statief. Een bijpassende voeding ontbrak echter en die had ik met deze aansluiting zo ook even niet liggen. Wel had ik er een oude accu met een voedingskabel eraan bij gekregen, ik kreeg toen het idee om deze kabel los te halen en te gebruiken om een voeding op aan te sluiten.  Zo gezegd zo gedaan en eea is aangesloten aan een Sony voeding.

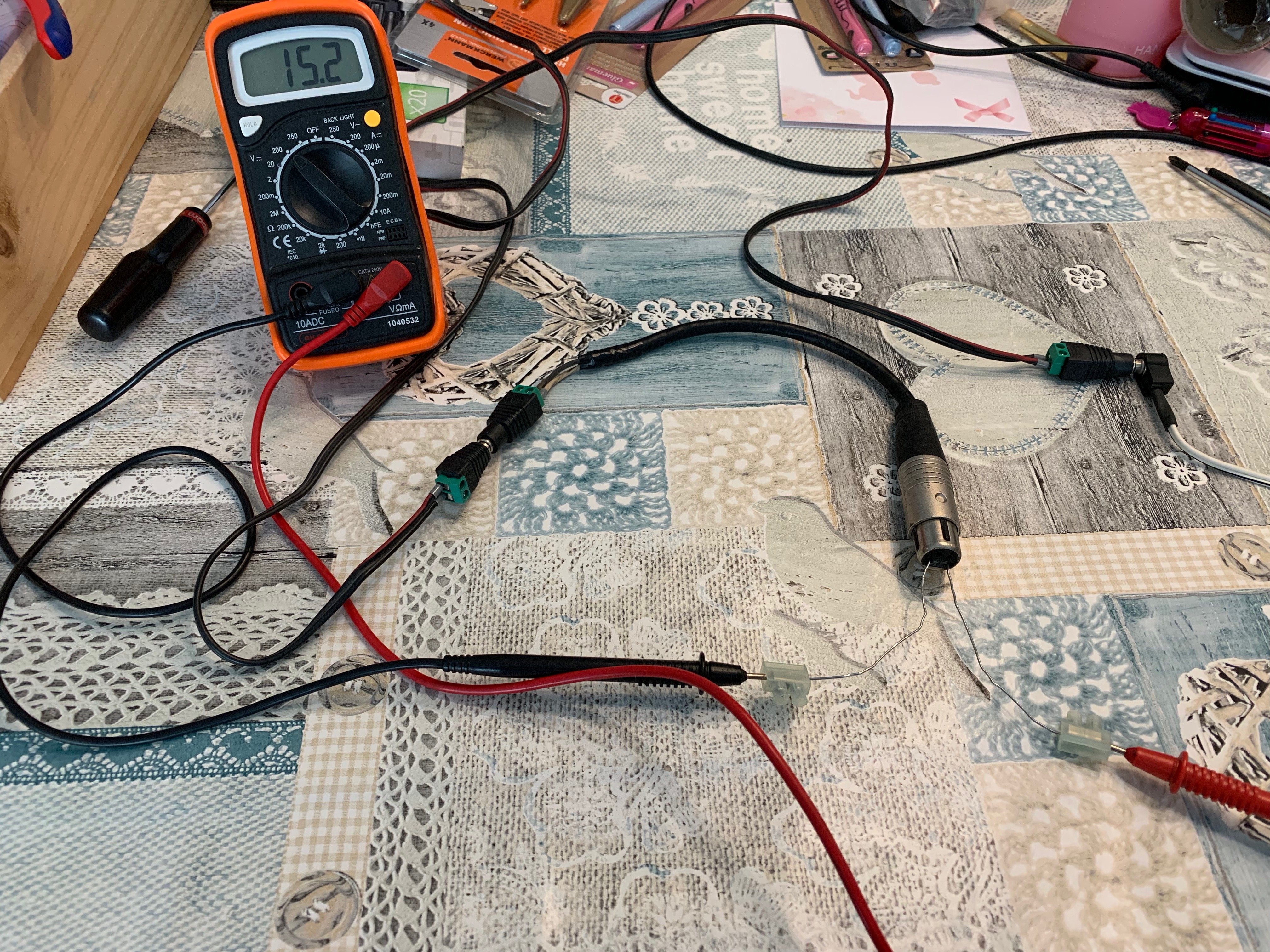

Het listige aan de voedingen van Sony uit die tijd is dat de polariteit anders is dan je zou verwachten. De aansluiting is een 'gewone' adapterplug, maar met de plus aan de buitenzijde. Een tussenkabel waarbij de + naar de - gaat was dan ook snel gemaakt en we konden opstarten.



In tegenstelling tot de Sony DXC 1800 heeft de Philips LDK12 wel een 'opwarmstand'. Deze werd geactiveerd en er ging al gelijk een lampje branden, op zich goed nieuws want het voedingscircuit deed het dus. Na een halfuurtje wachten is de camera ingeschakeld en er kwam zowaar beeld uit !. Een mooi scherp beeld, vrij van trilling en uitstekend van kleur.



Tijdens het testen van de camera merkte ik dat het beeld 'in elkaar geduwd' was, eerder had ik begrepen dat dit exemplaar door een engineer was aangepast naar breedbeeld maar ik wist niet wat ik daarvan moest denken. Een breedbeeld camera uit midden jaren 80 leek mij vreemd, maar het bleek er toch echt een te zijn. Gelukkig kan ik het tv'tje instellen op een andere aspect ratio waarbij bij de keuze van breedbeeld het goed leek te zijn.

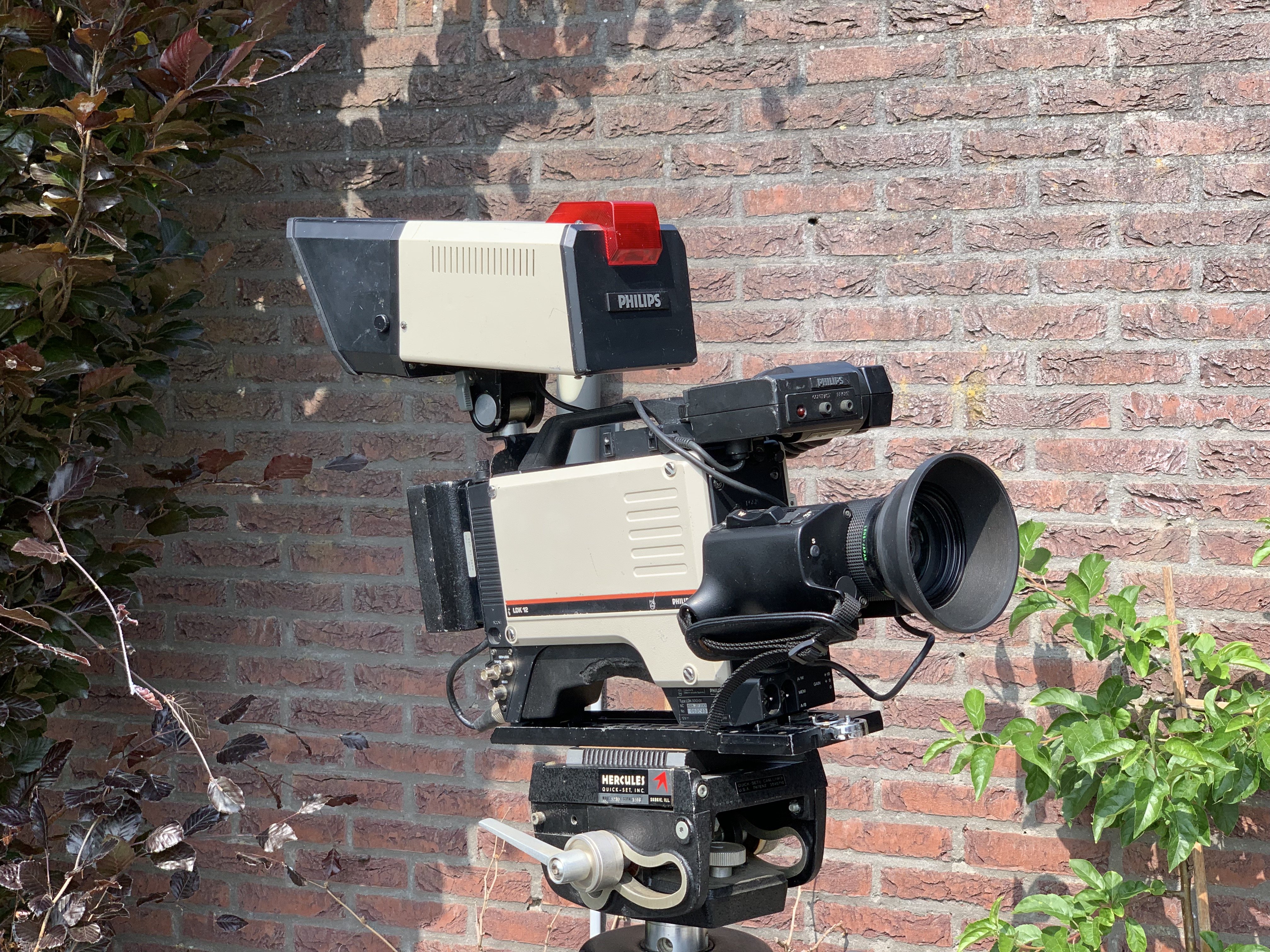

Even poseren met opzet viewfinder.




Draadjes van + naar - en dan op de goede pin uitkomen van de 4 polige Philips voedingsplug. Hoewel de camera officieel 12 volt is werken ze in de range van 12 tot 17 volt ongeveer. 15 volt bleek prima.

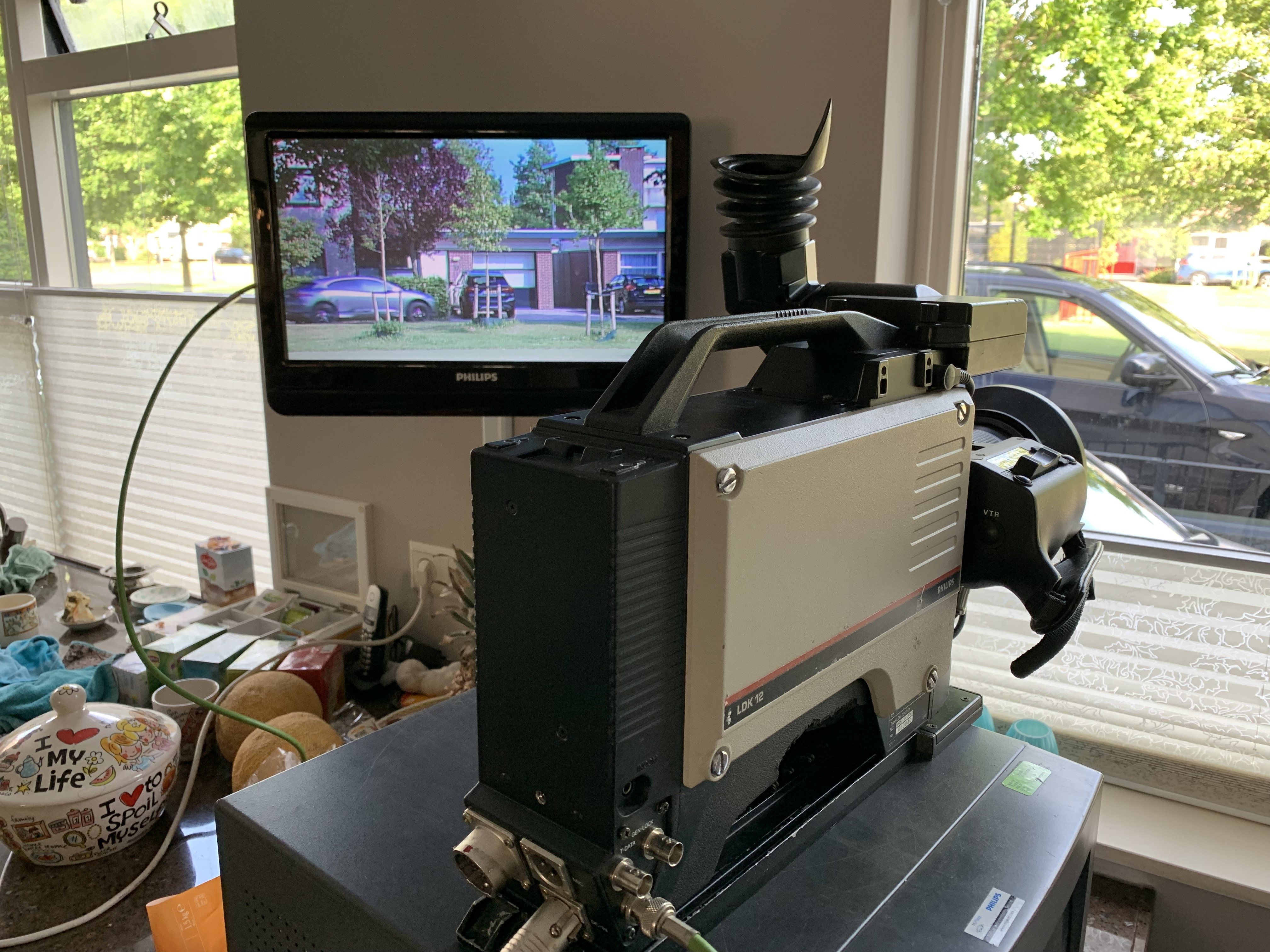

Testopstelling in de keuken.

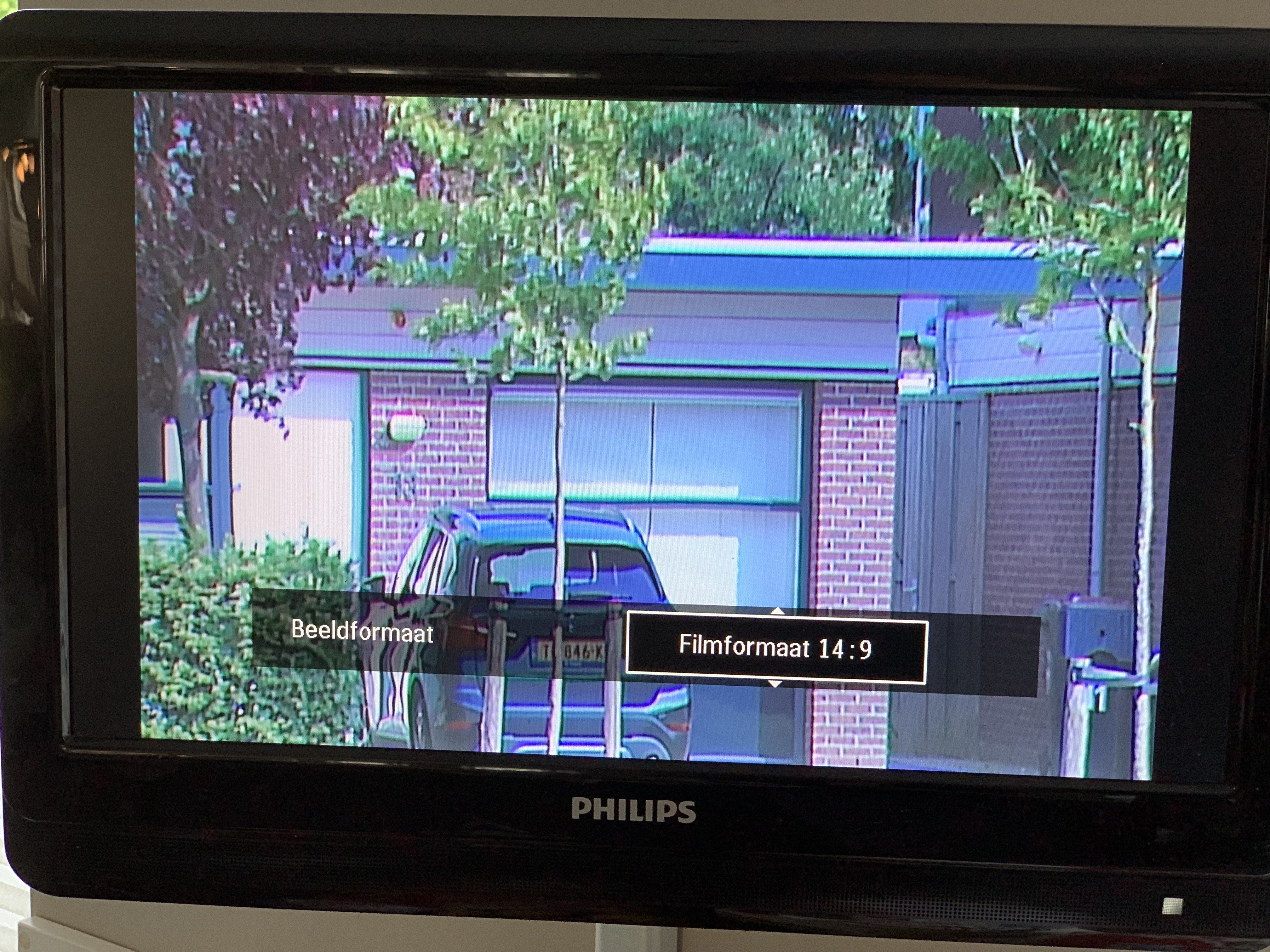

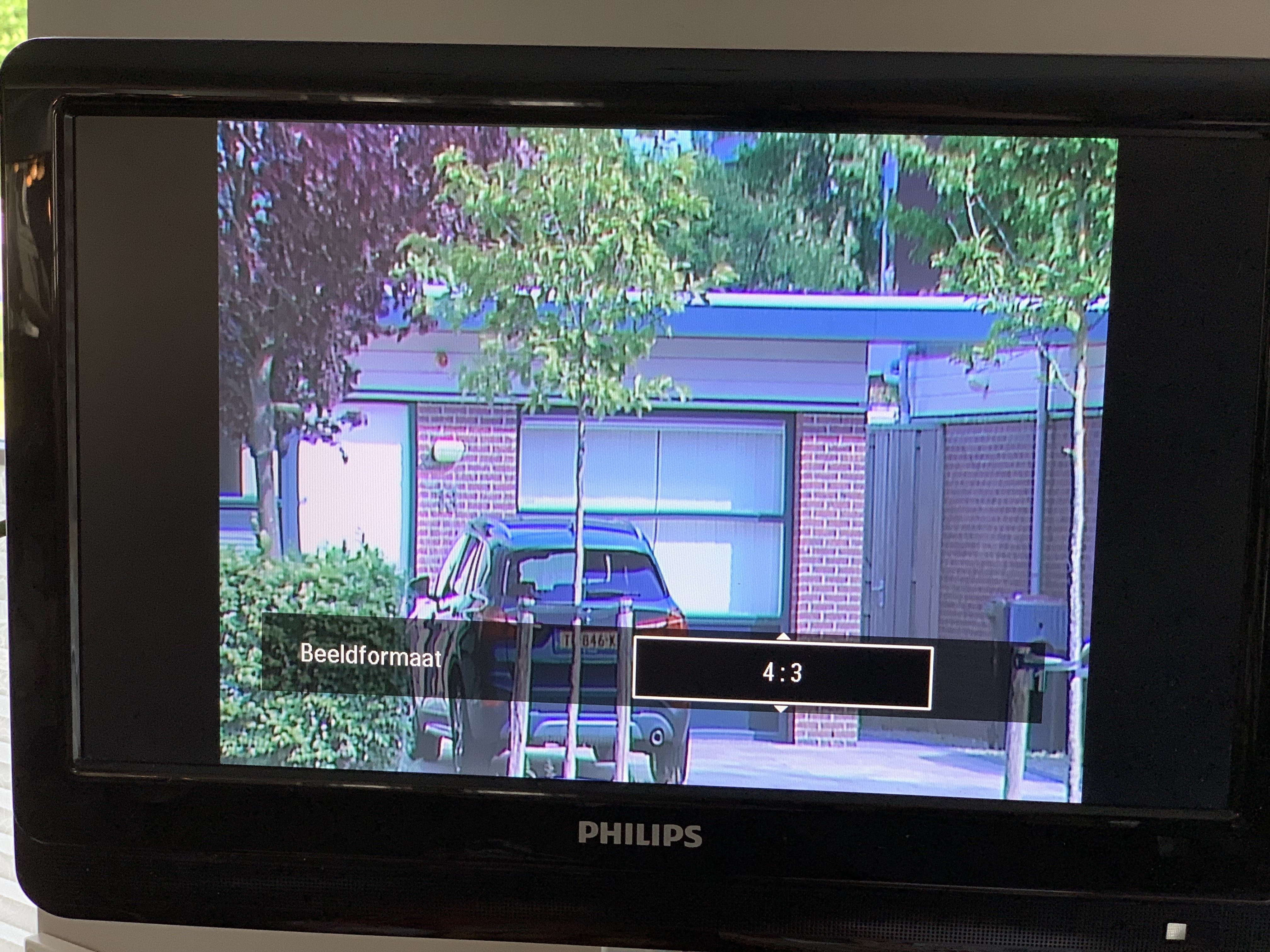

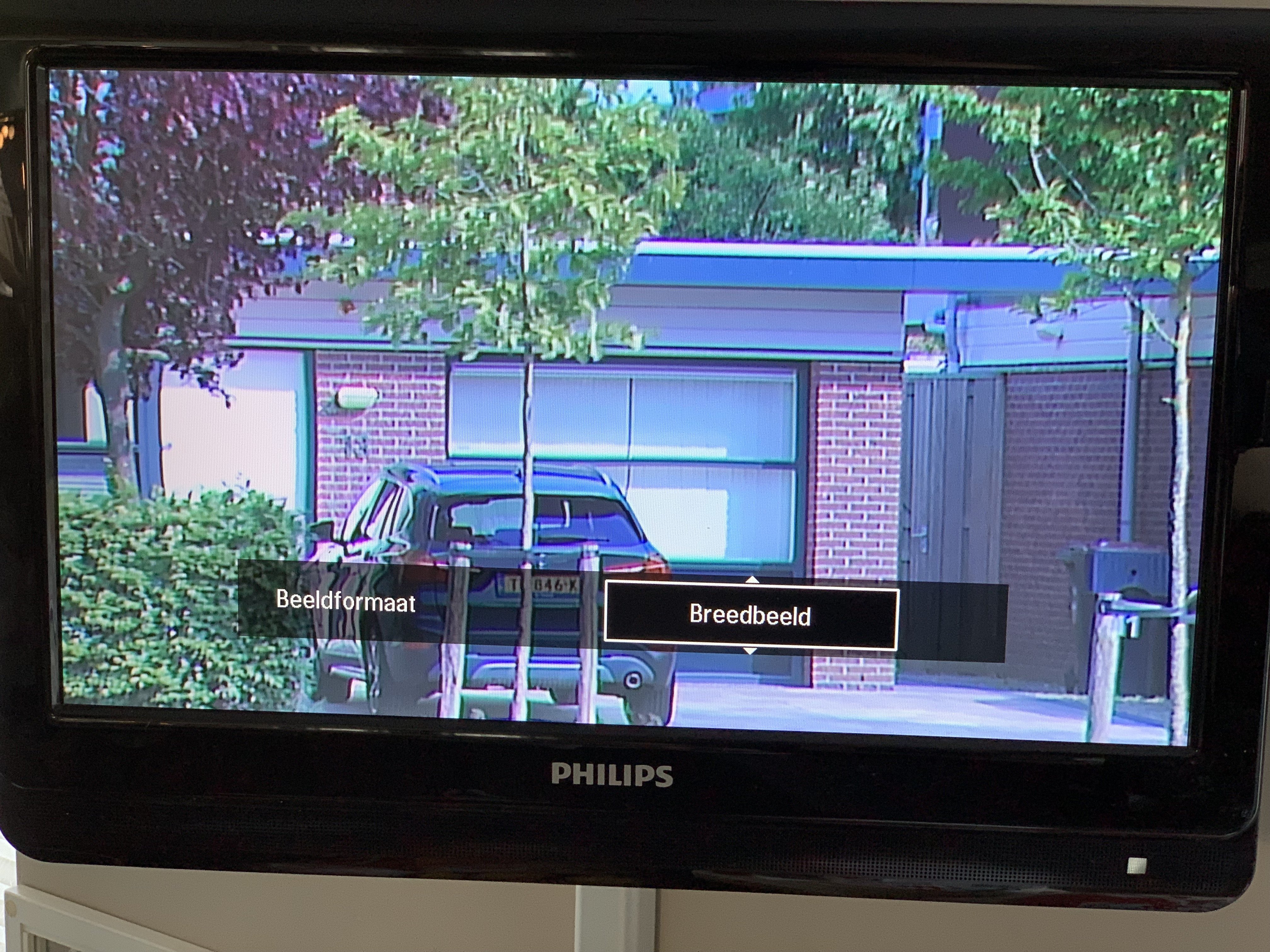

Op zoek naar de juiste aspect ratio. 4:3 was het niet






14:9 ook niet

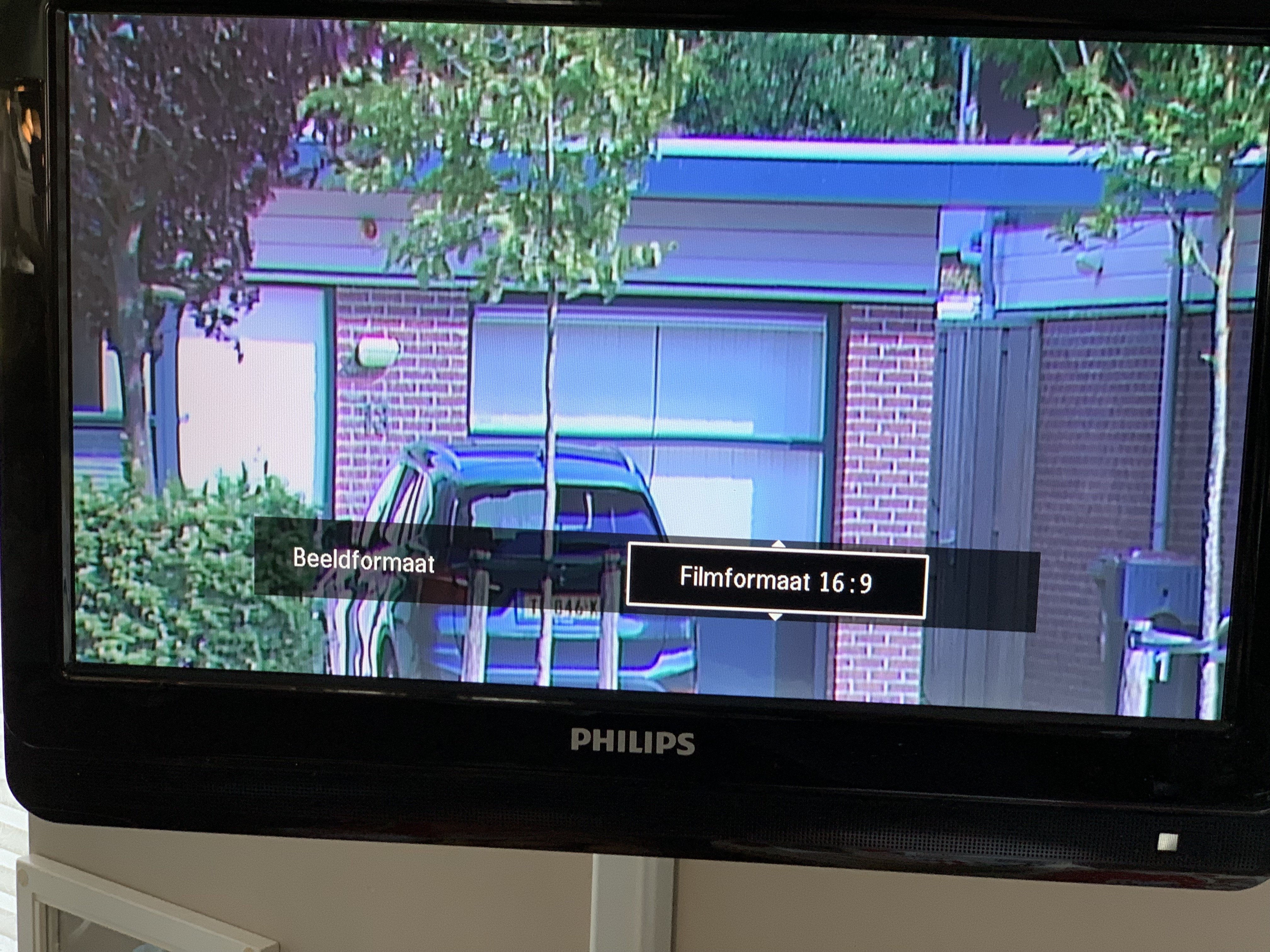

16:9 begint er op te lijken






Breedbeeld bleek het uiteindelijk te zijn, ik moet daar nog eens de ratio van opzoeken.






Mooi gevuld scherm, geen zwarte balken links en rechts zoals bij 4:3, let ook op de scherpte

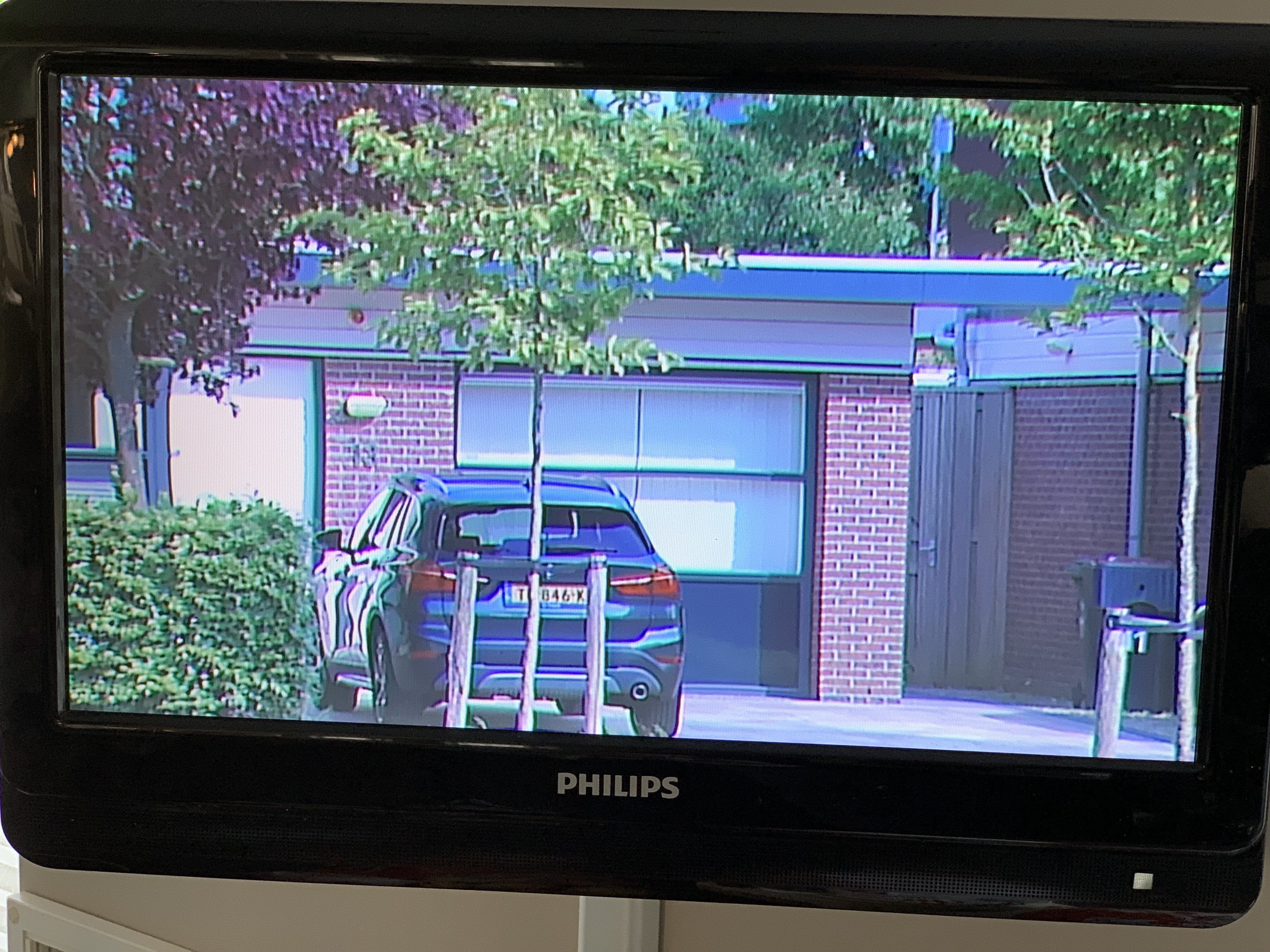

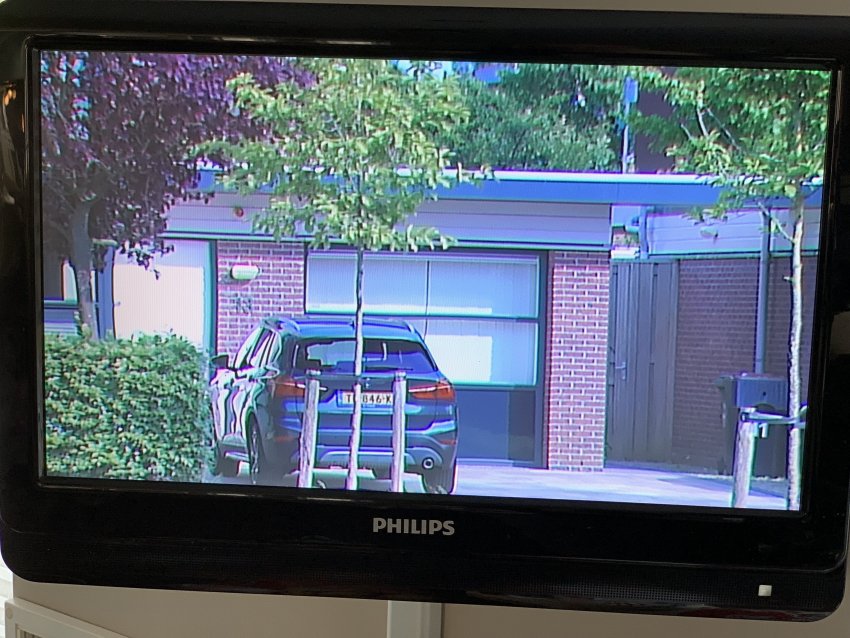

Buurman kwam net thuis, de wb had nog iets minder paars gemogen. Ten opzichte van de Sony zie je duidelijk dat deze camera een jaar of 10 nieuwer is.





Link to post
Share on other sites

Ok, een nieuwe week en nieuwe retro hobby dingen.



Allereerst heb ik 2 Blaupunkt studio monitoren onder handen genomen. Een grote en een kleintje dit keer en standaard procedure is om de onstoringscondensatoren te vernieuwen. Je kunt het ook proberen met die oude dingen er nog in maar rook en stank zijn dan te verwachten. Gelukkig had Conrad net nieuwe voorraad gestuurd en konden we aan de slag.






Hier zitten ze er al in, het zijn die 2 zilverkleurige dingen






Het tvtje is een kleine studio monitor, waarschijnlijk voor mobiele toepassingen. Werkelijk alle mogelijke aansluitingen zitten erop inclusief een ontvanger.

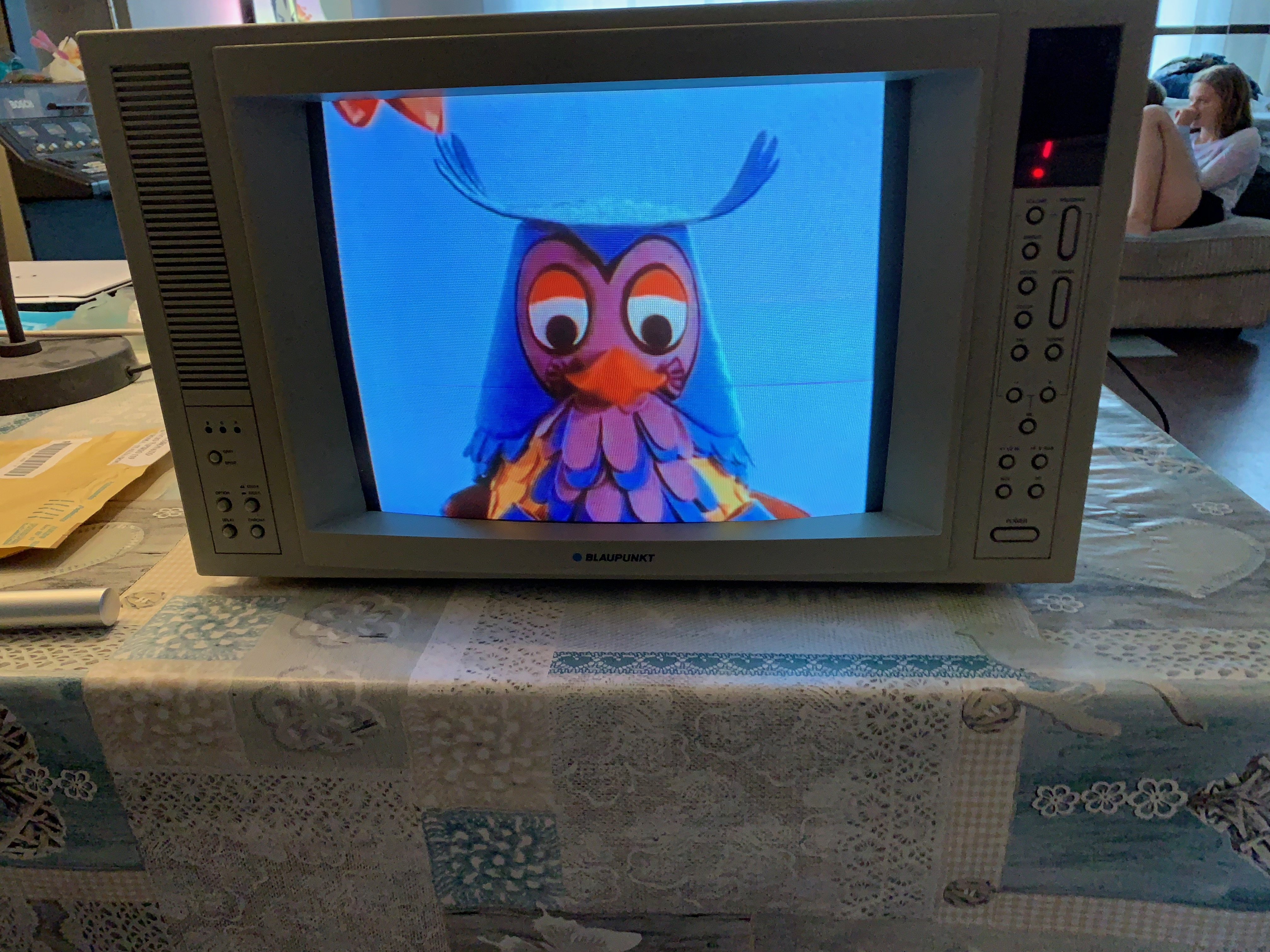

Hij doet in ieder geval al iets.

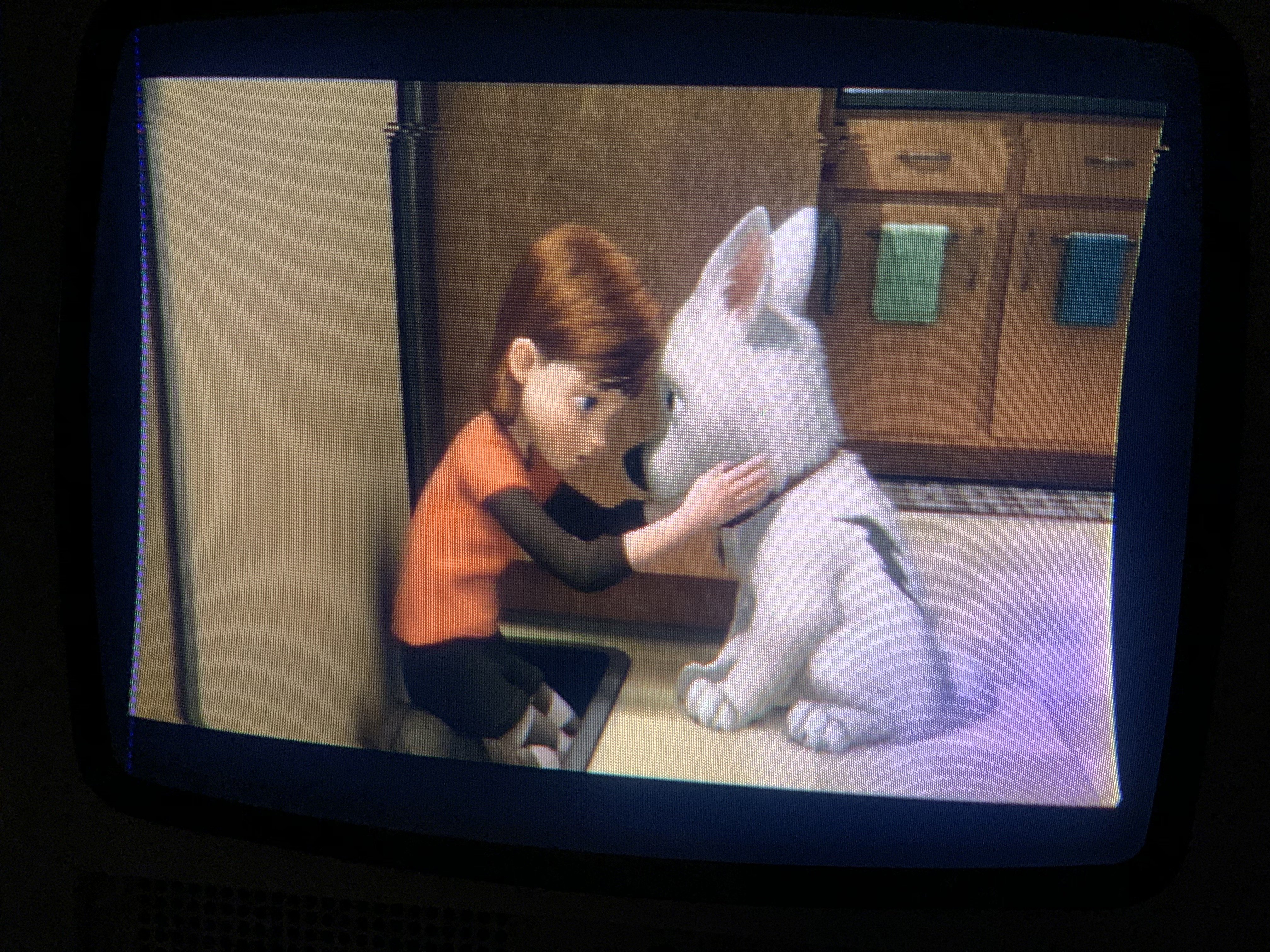

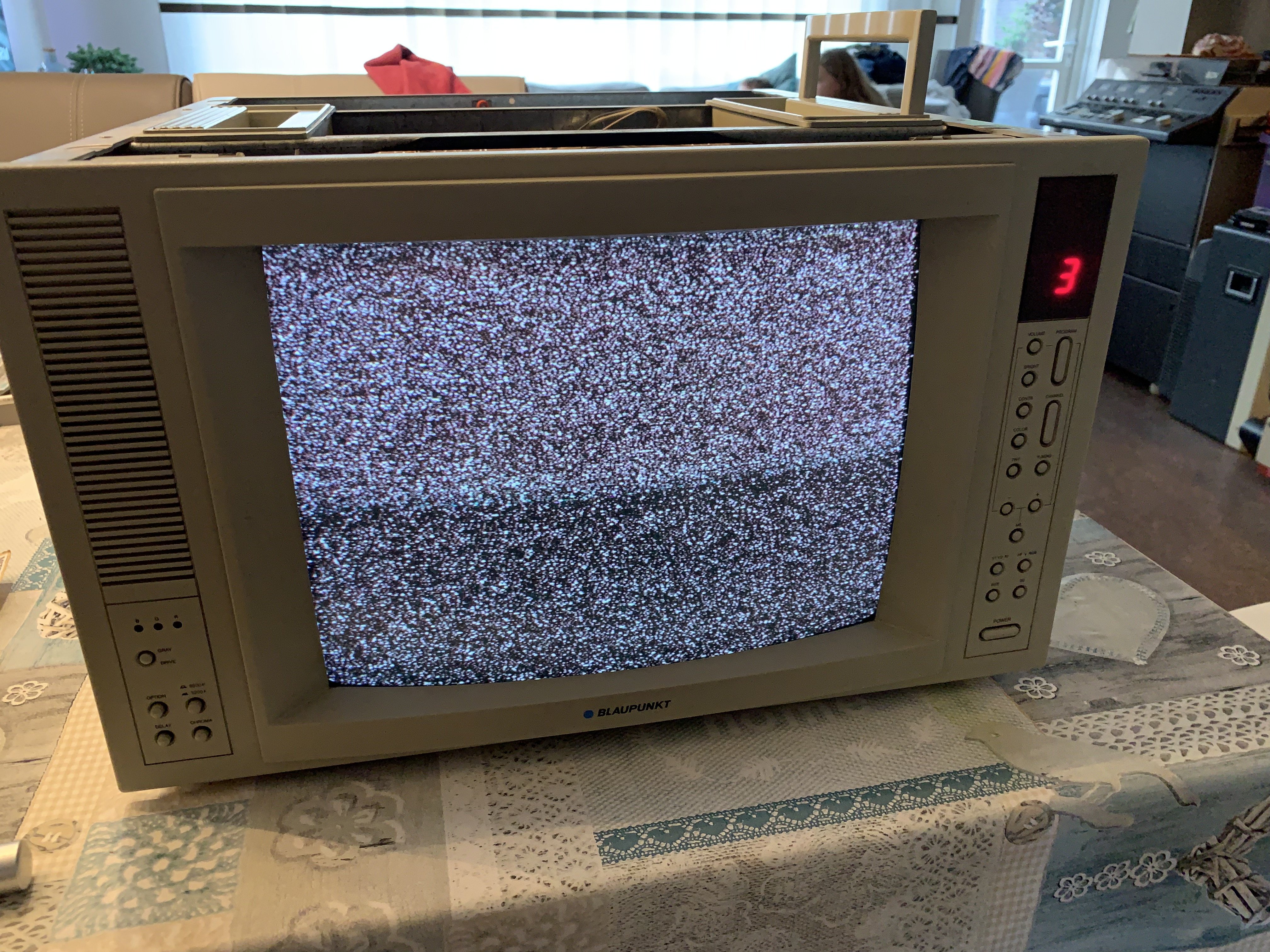

Even draaien aan de knoppen en jawel, er is beeld. Wie had dat gedacht, na al die jaren gewoon weer een bekend gezicht.

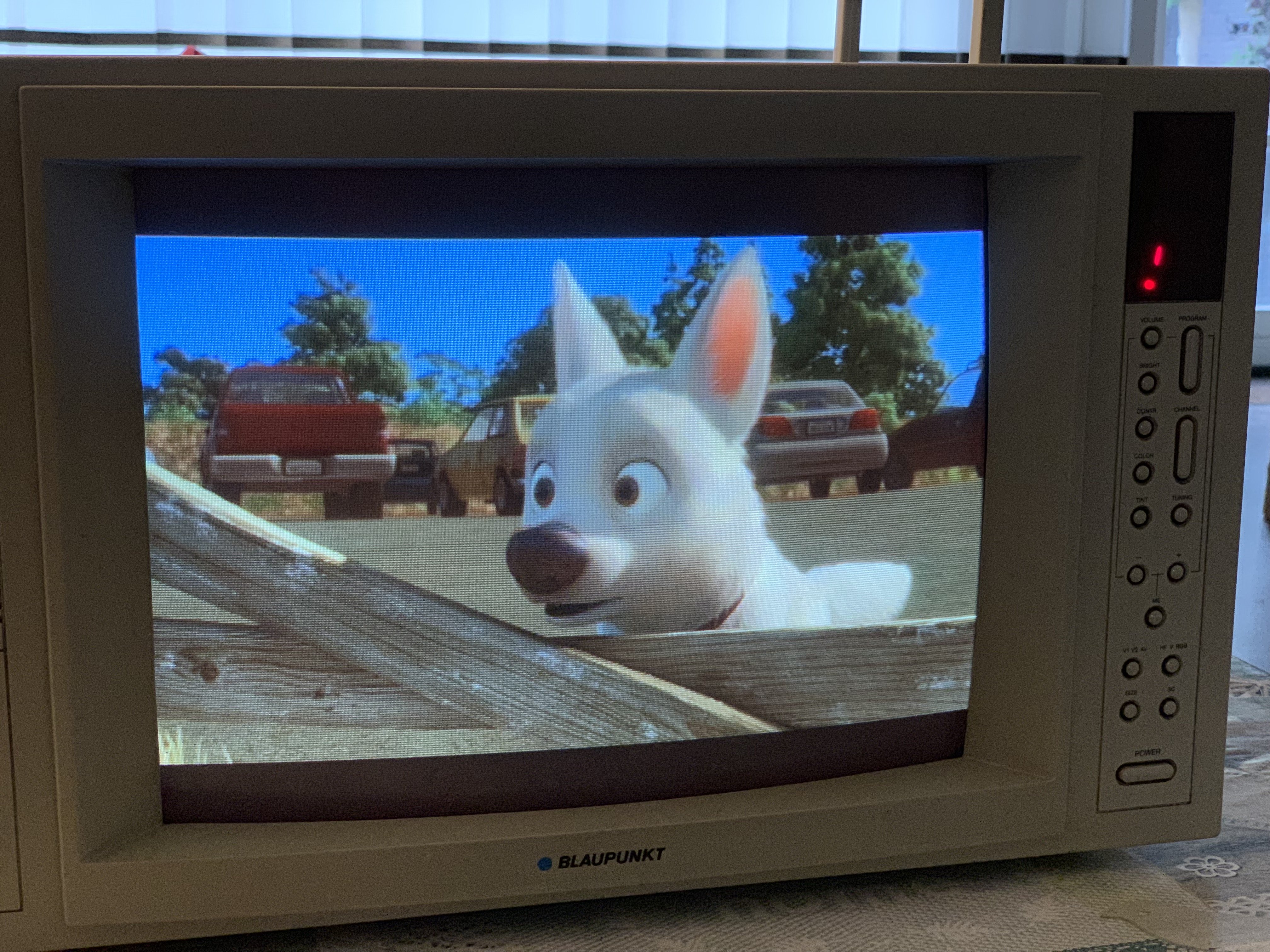

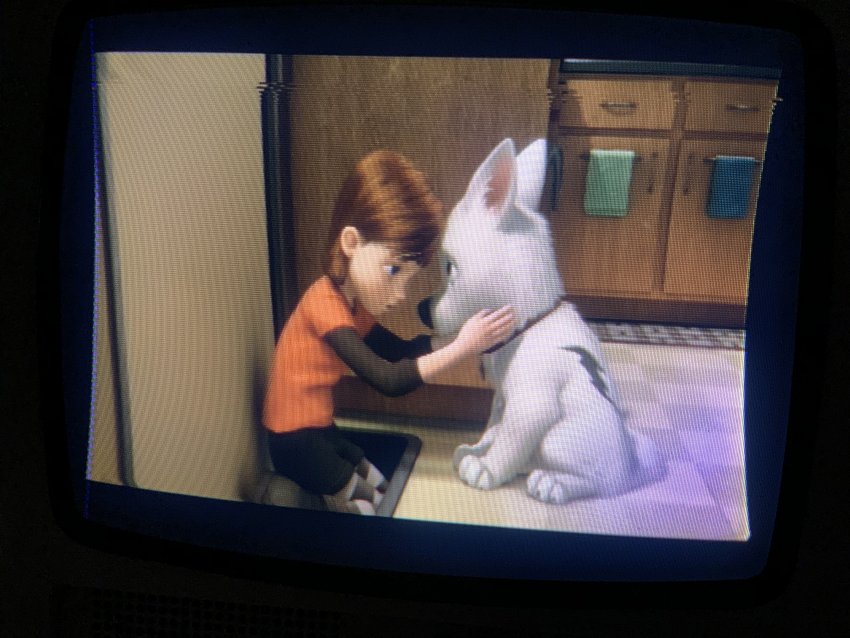

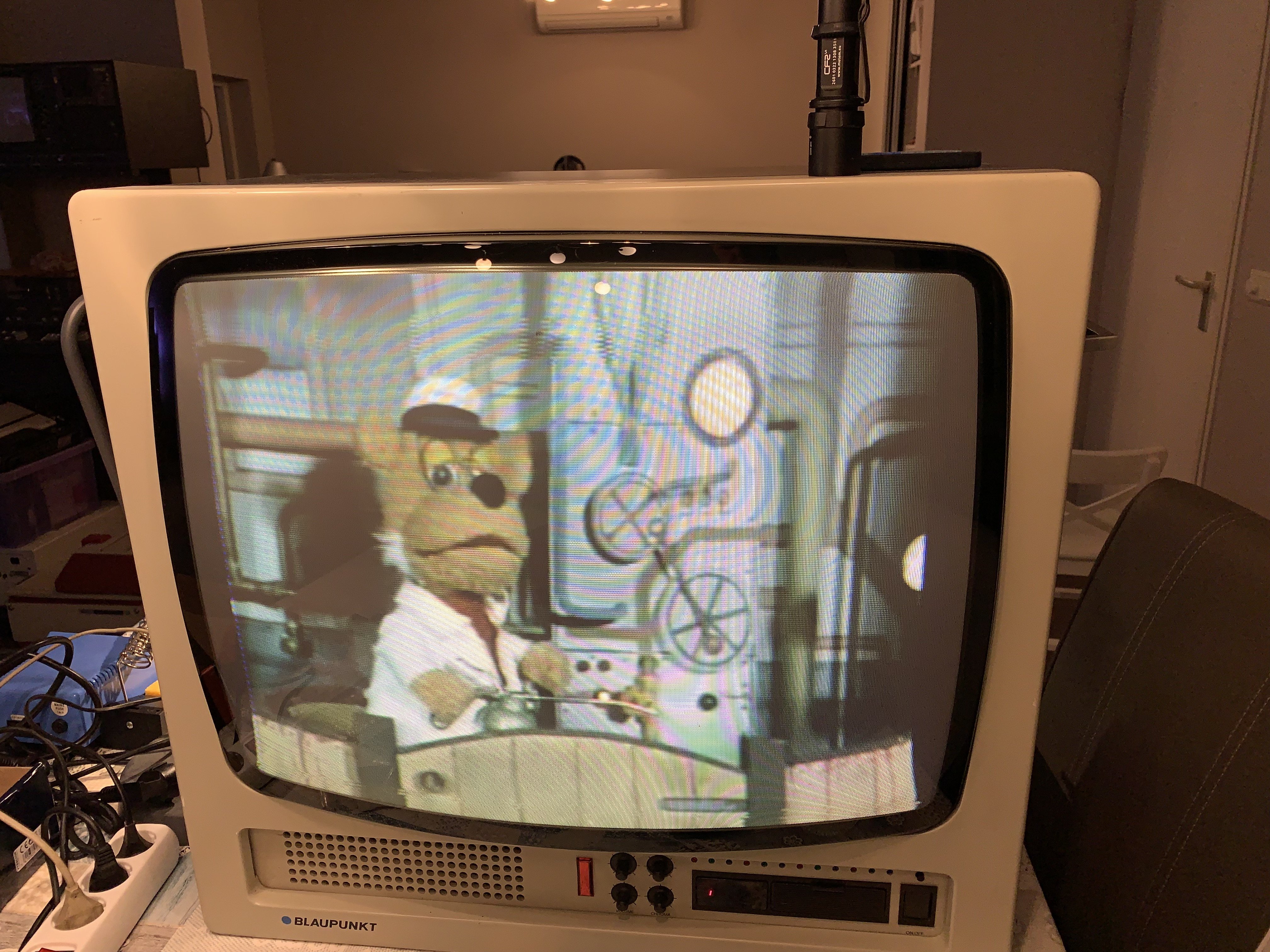

Breedbeeld films gaan ook goed, het is een prima monitor die het weer goed doet. Die gaat mee de bus in.

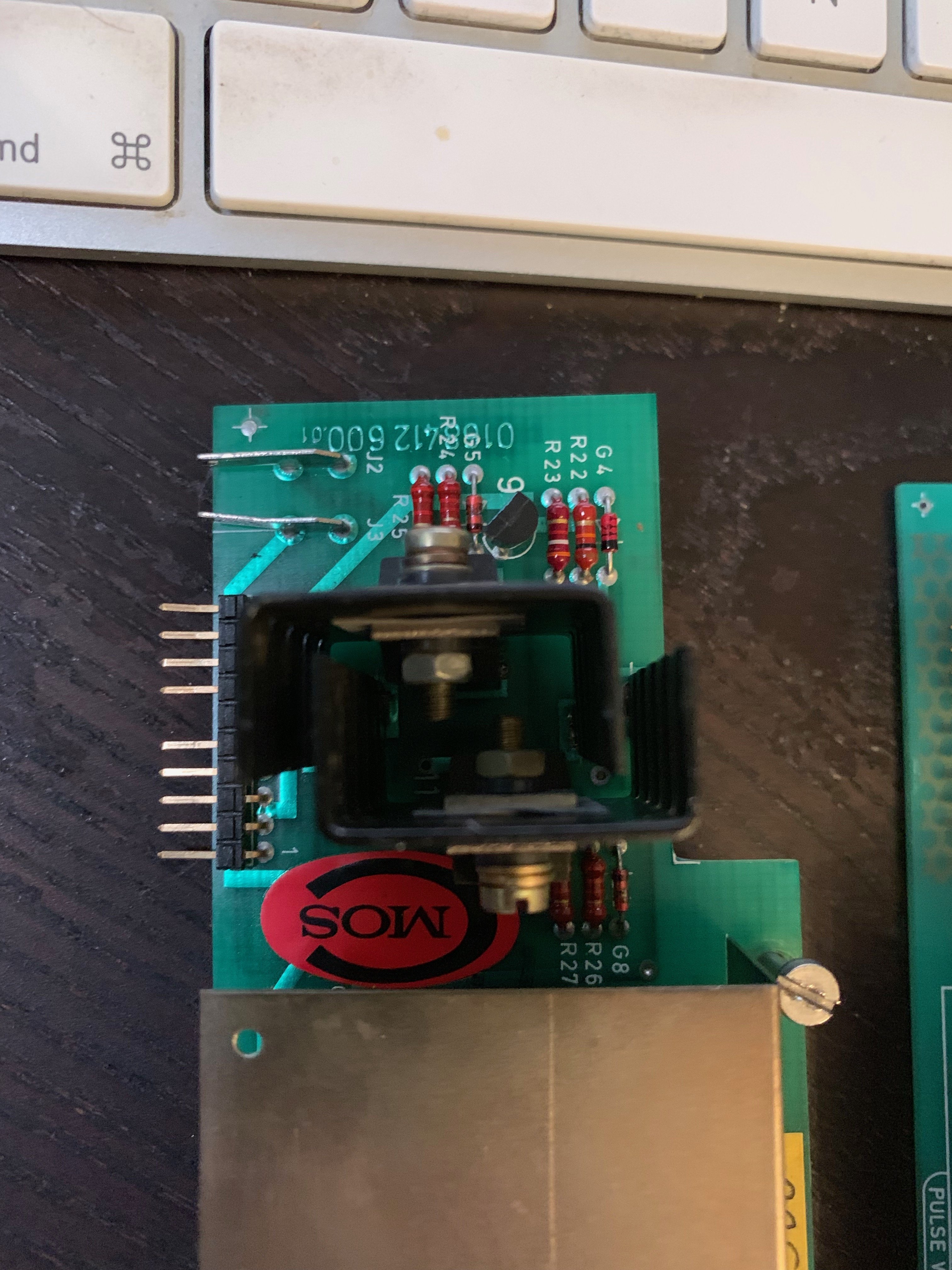

Dan door met de volgende, een groter scherm. Ook hier weer de condensatoren vernieuwen.

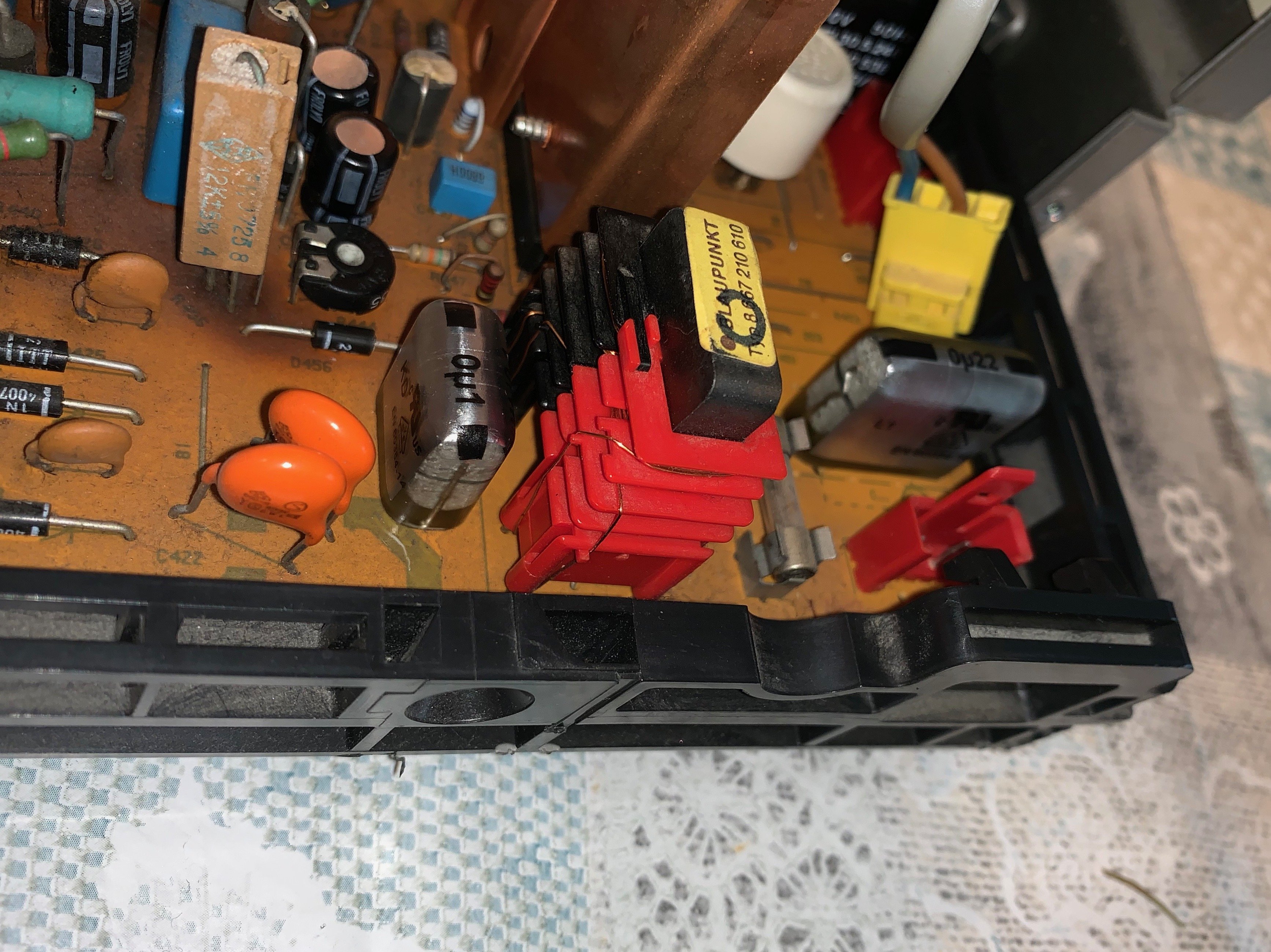

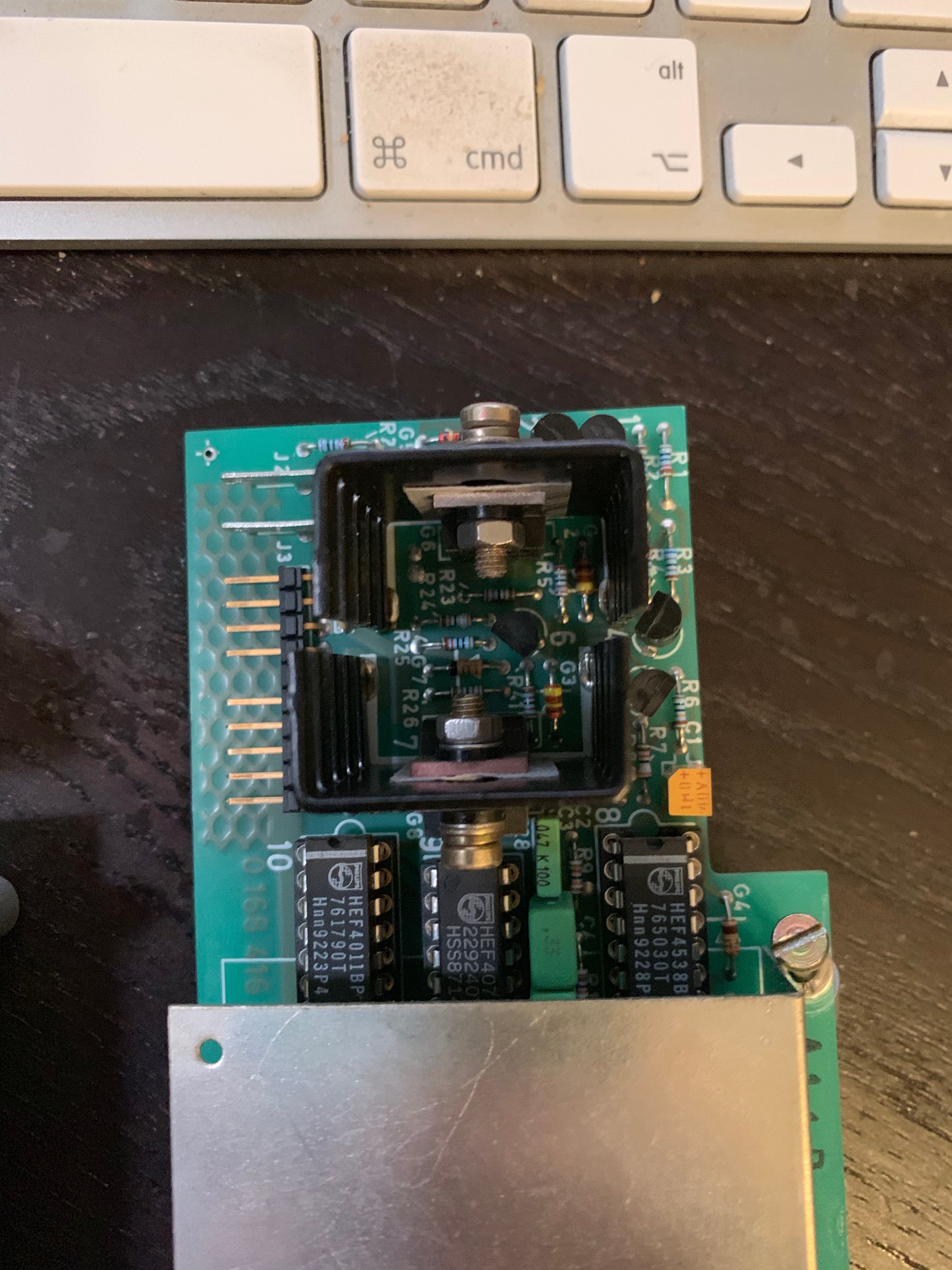

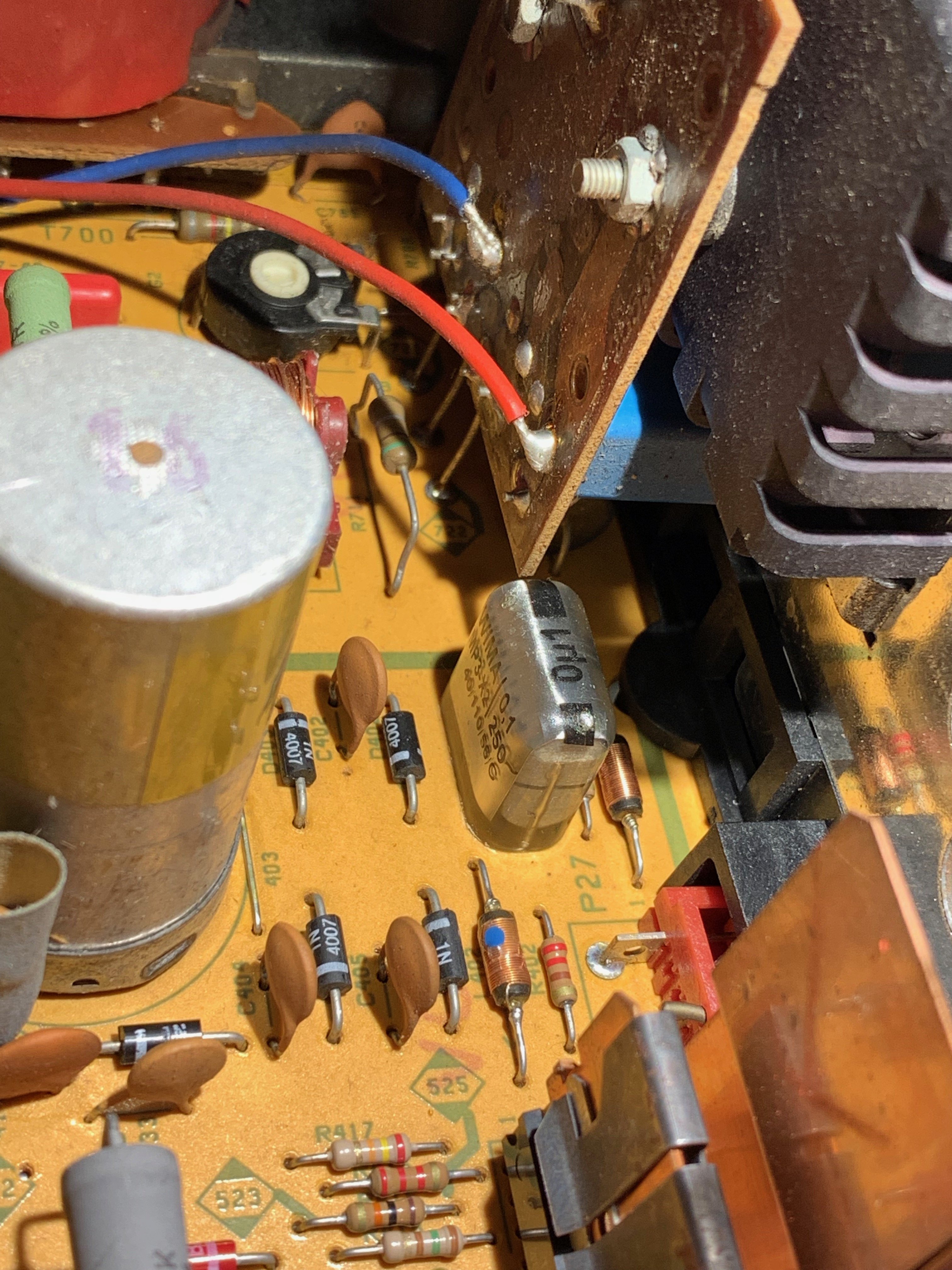

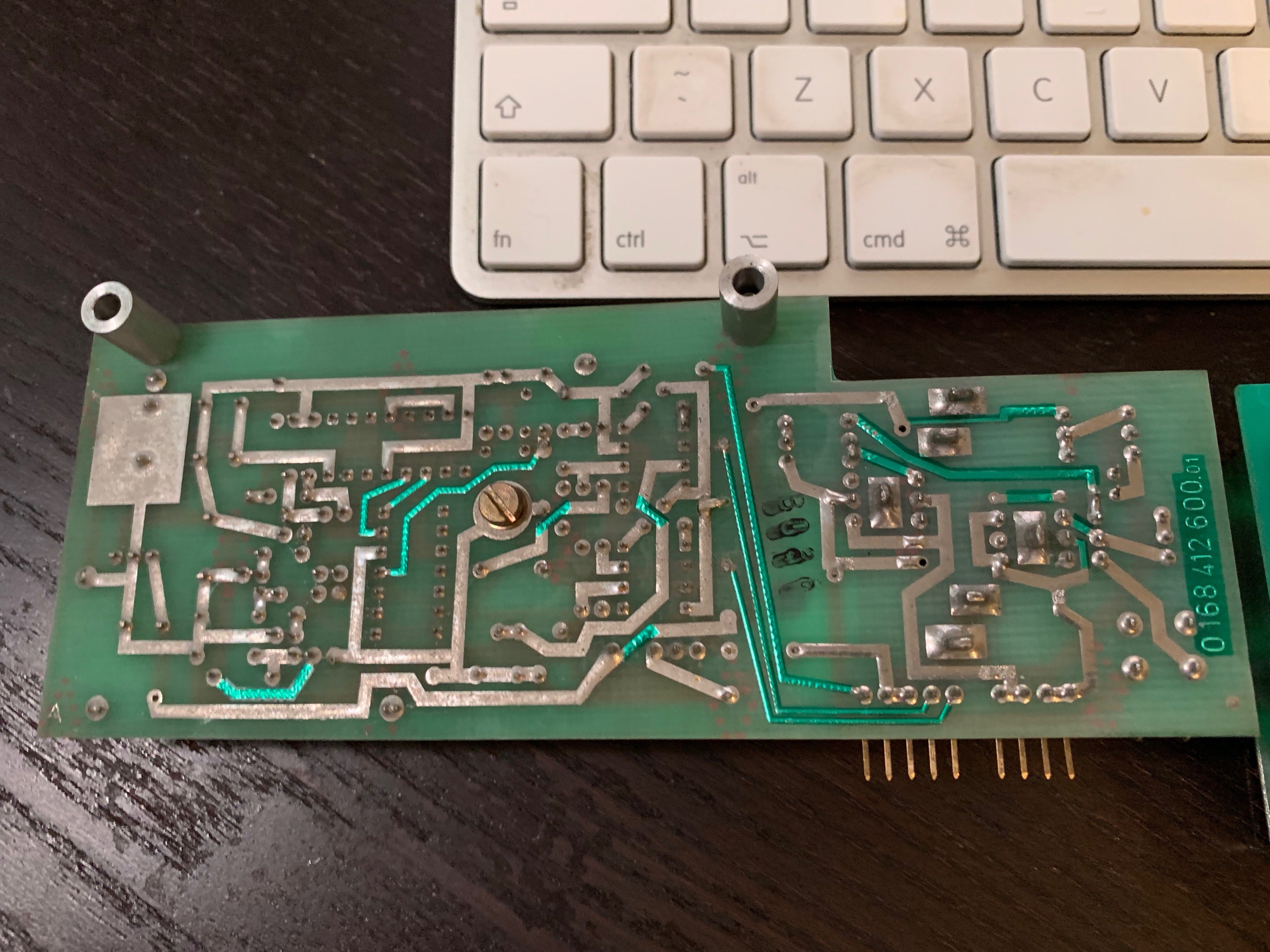

Ze zitten bij dit model op 2 verschillende plekken. Op het bord achter de beeldbuis






En een los bordje onderin de monitor.






De monitor gaat aan, maar het is nog niet helemaal top. Aan de zijkanten loopt het naar binnen en na een uurtje begon het beeld in te zakken. Die moet even verder onder handen worden genomen door een specialist.






Hier kun je goed zien dat de rechterkant krom loopt en er lopen ook een wazige streep van links naar rechts.

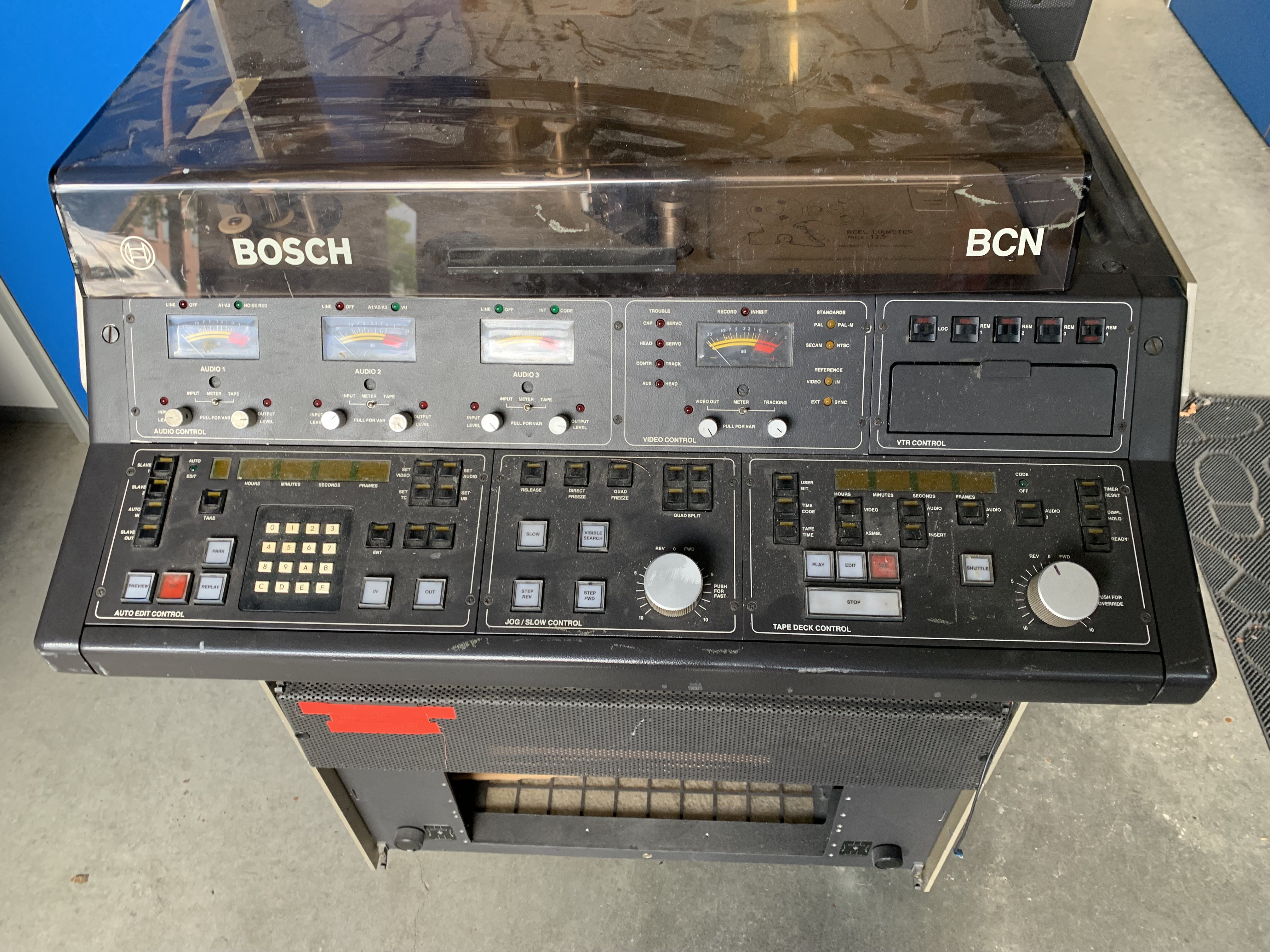

Dan uiteindelijk vandaag nog een andere BCN uit de opslag gehaald, een 51 dit keer. Met een lekker lang weekend voor de boeg mooi de tijd om een en ander goed schoon te maken en kijken of we er beeld uit gaan krijgen. het moet toch een keer lukken zou je denken.







Edited by Minuteman
Link to post
Share on other sites

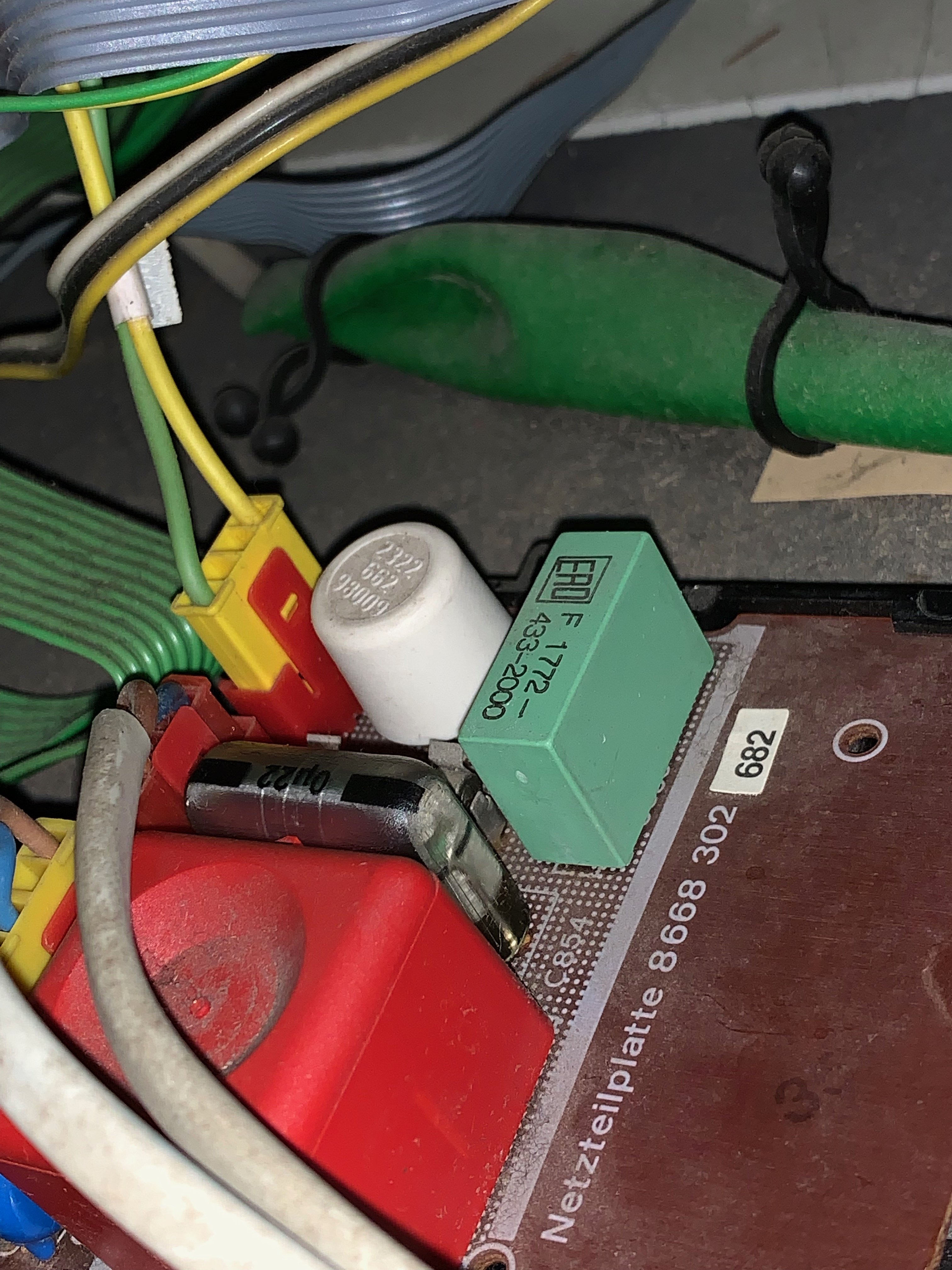

Dat is het gevolg van mijn beperkte kennis van elektronische componenten. Als ik bij Conrad of Farnell zoek naar ontstoringscondensatoren dan krijg ik er 2.000+ te zien en dan wordt ik altijd wat onrustig, want wat als ik er een verkeerd component in soldeer ?



Ik zoek dan ook altijd naar wat er op het component staat en ga aan de hand daarvan op zoek, dan moet het wel goed zijn. Daarnaast ze zijn kwalitatief misschien niet de beste, maar hebben het alsnog een jaar of 30 uitgehouden en aangezien ze nog steeds nieuw verkocht worden zullen ze hun tijd wel uitzitten en waarschijnlijk de rest van de electronica overleven.



Ze zijn optioneel inderdaad, of althans dat heb ik zo begrepen. En dat begrijp ik dan weer niet zo goed, waarom componenten opnemen in een circuit terwijl het kennelijk geen of een beperkte functie heeft? Ik ga er daarom dan ook maar vanuit dat de ontwerper er een functie voor in gedachten heeft gehad en ik vind het wel zo netjes om het origineel en compleet te houden.

Link to post
Share on other sites

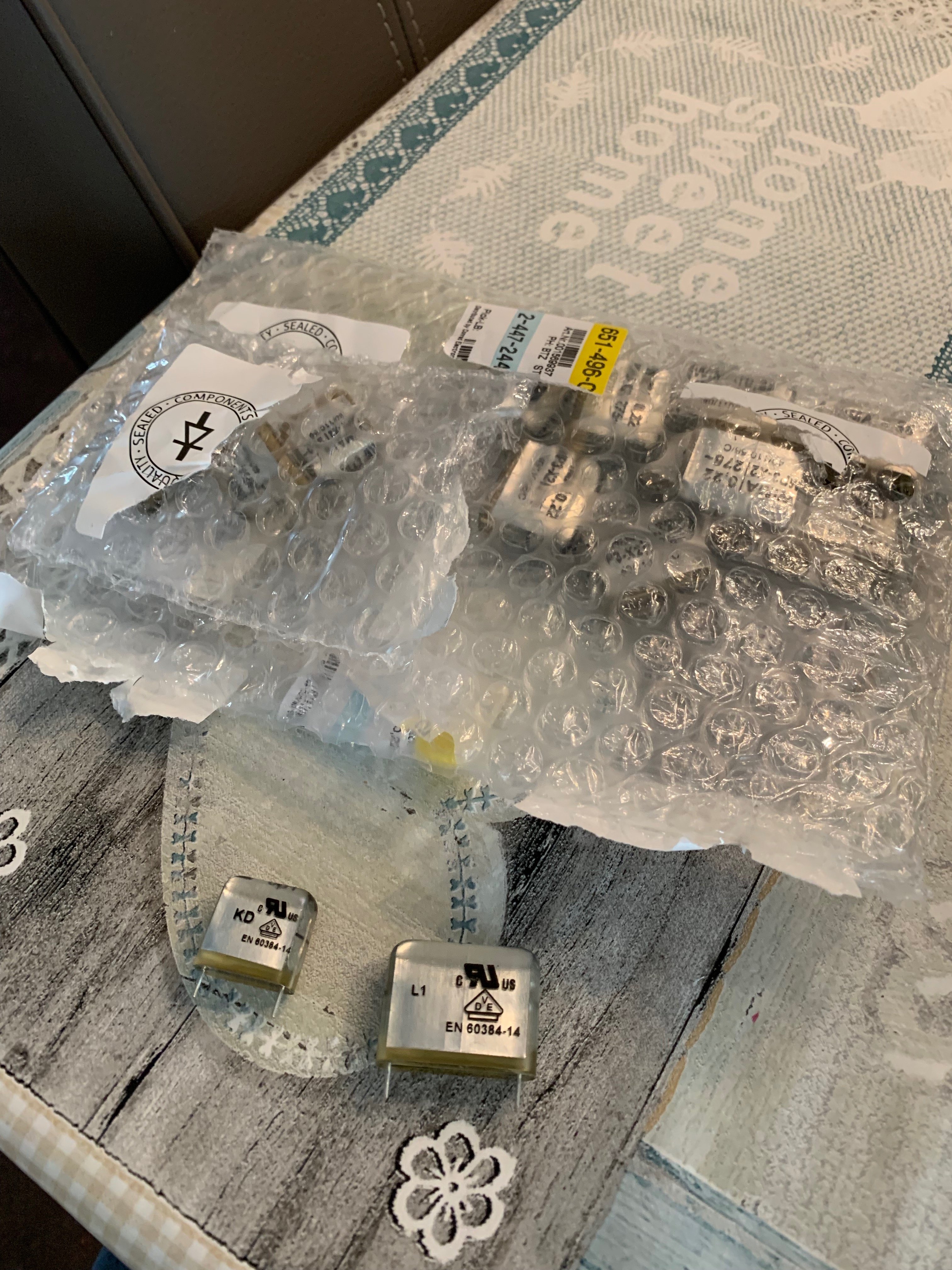

Niet geheel optioneel, zo een condensator maakt sluiting als het mis gaat, daarom noemen ze het ook een veiligheidscondensator.

Ook zijn deze condensatoren bedoeld om EMI/RF ruis uit het net te verwijderen.



De X variant zit "over de lijn" en valt in sluiting zodra er zich een piekstroom o.i.d. is, deze maakt dan sluiting tussen fase en nul, waardoor de automaat er uit gaat.



De Y variant zit "tussen fase en aarde" en doet zoals hierboven beschreven, maar laat de aardlek er uit gaan. Ook falen deze types in de open variant, dat ze geen stroom meer doorlaten, maar de kans op een elektische schok is wel aanwezig als het apparaat niet juist geaard is.



Nooit, maar dan ook nooit de X voor een Y of visa versa uitwisselen!!!



https://www.allaboutcircuits.com/technical-articles/safety-capacitor-class-x-and-class-y-capacitors/

Edited by Ross
Link to post
Share on other sites

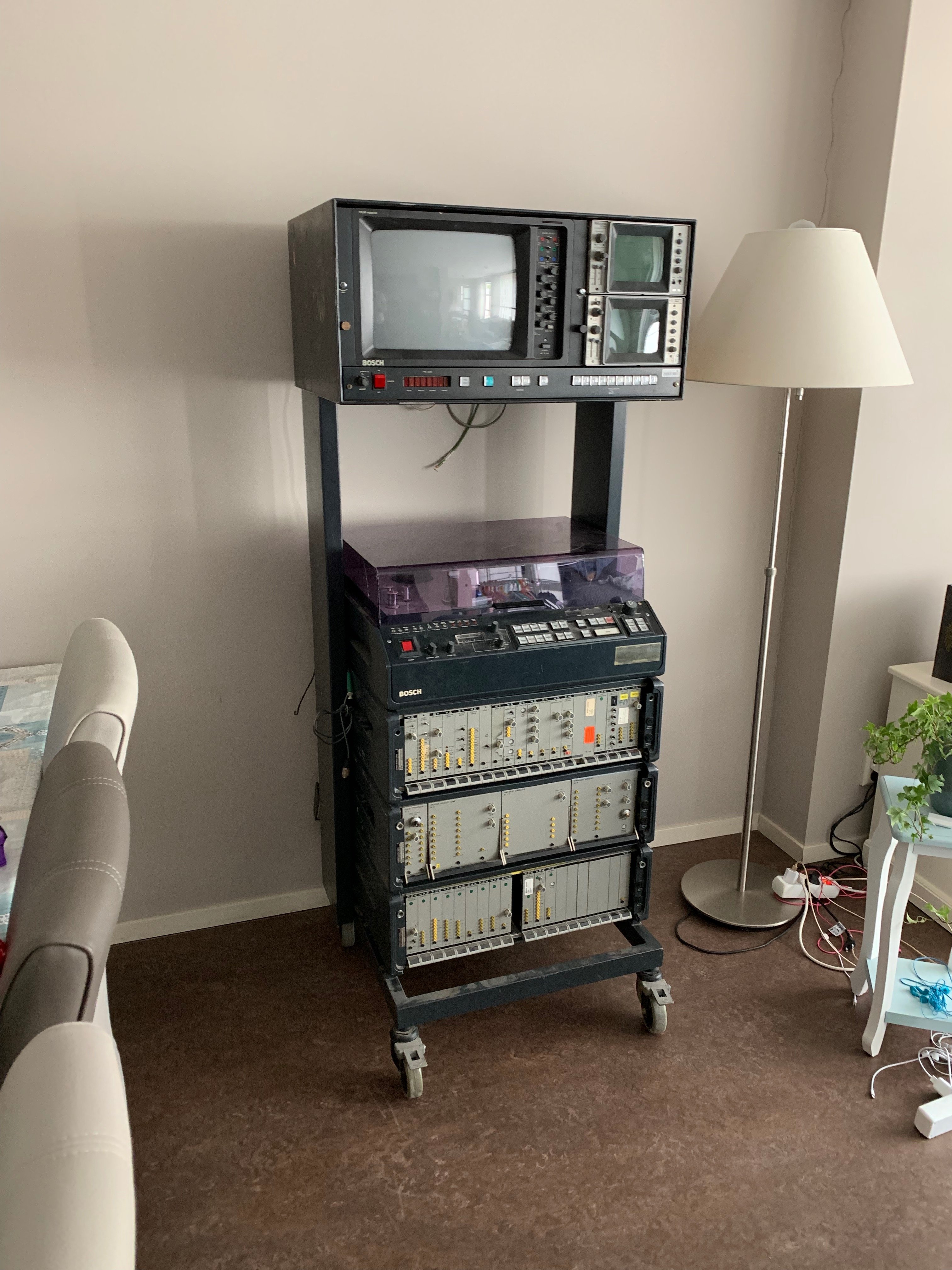

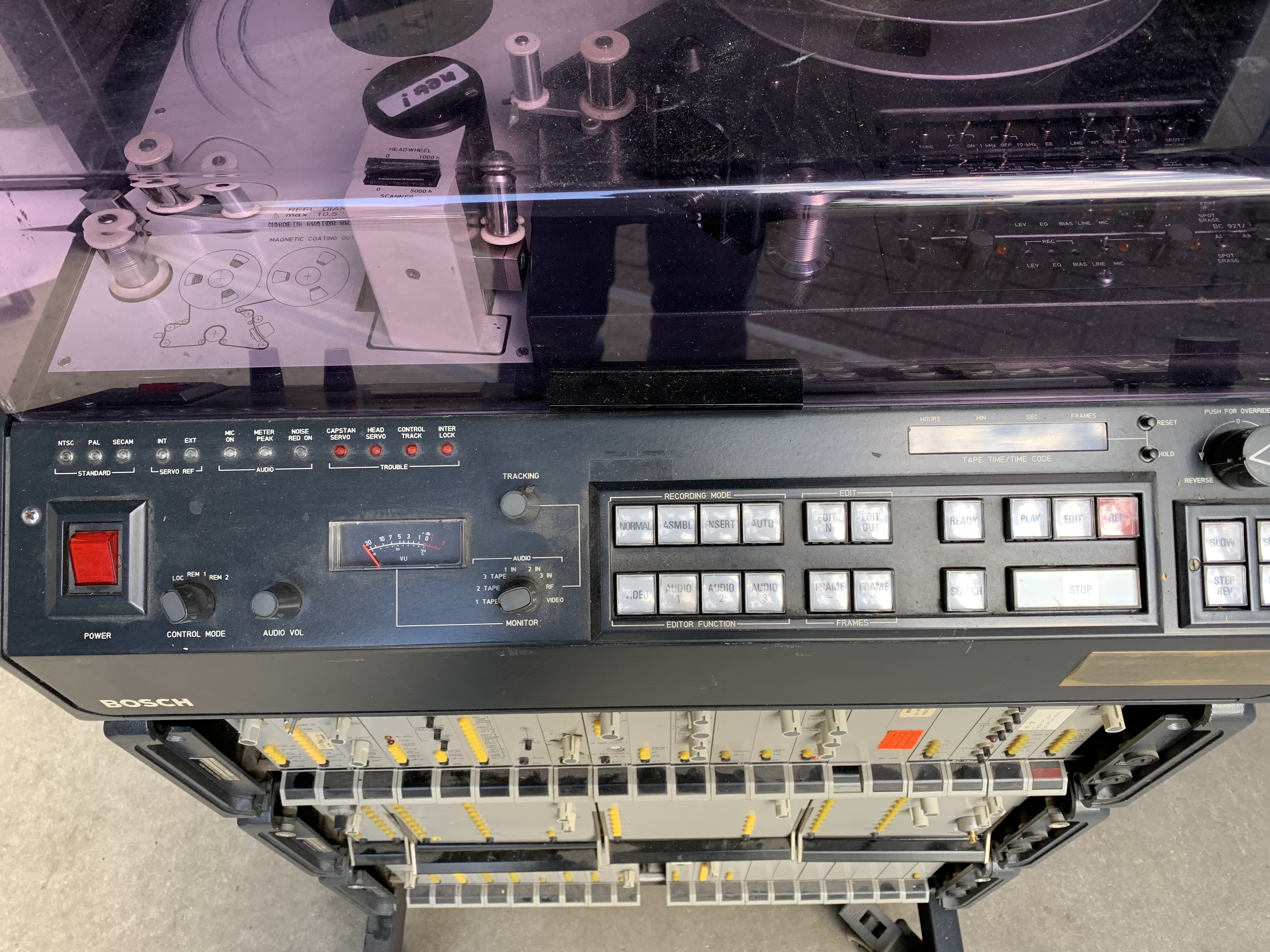

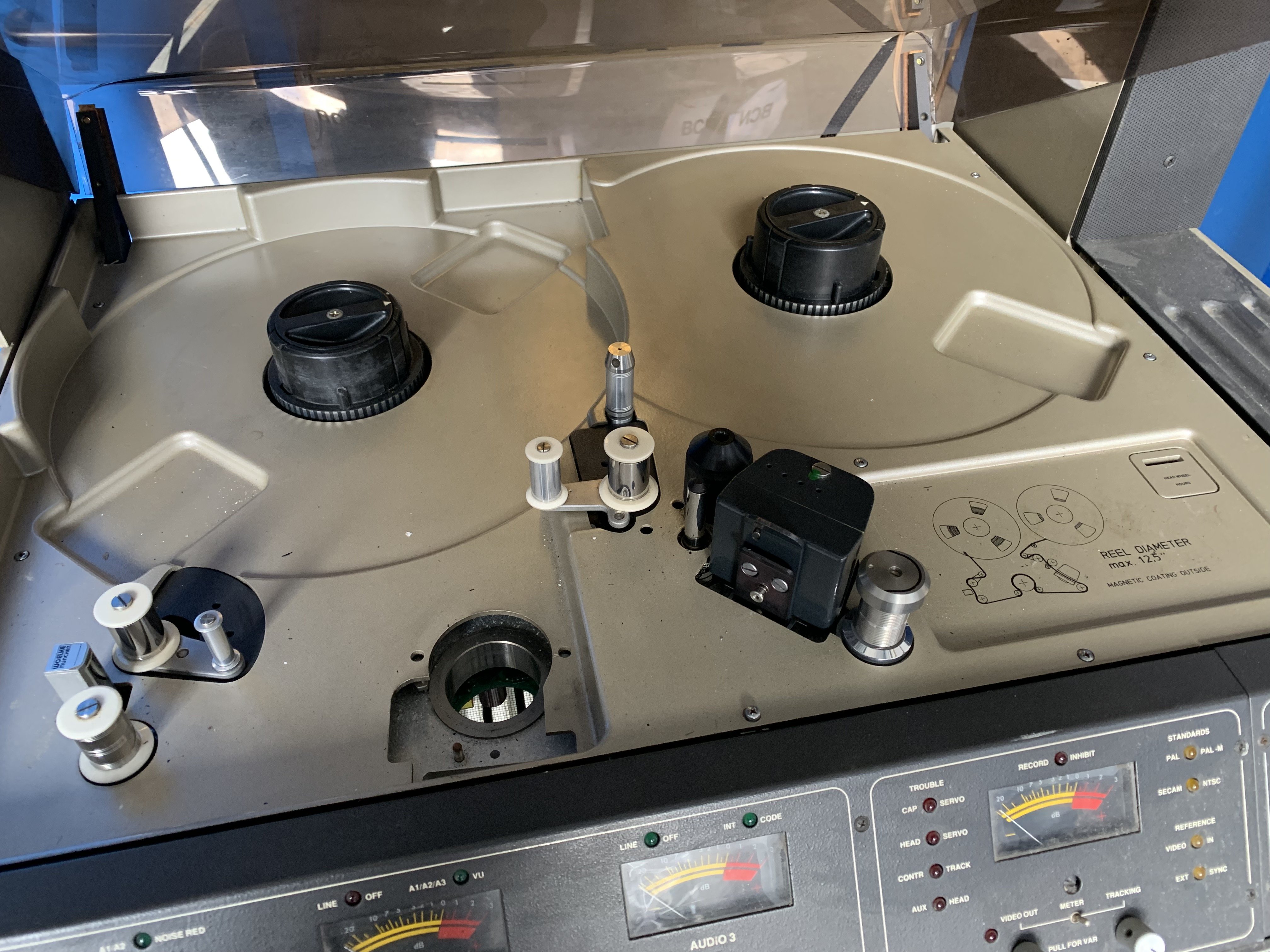

Ok, de BCN51 dus.

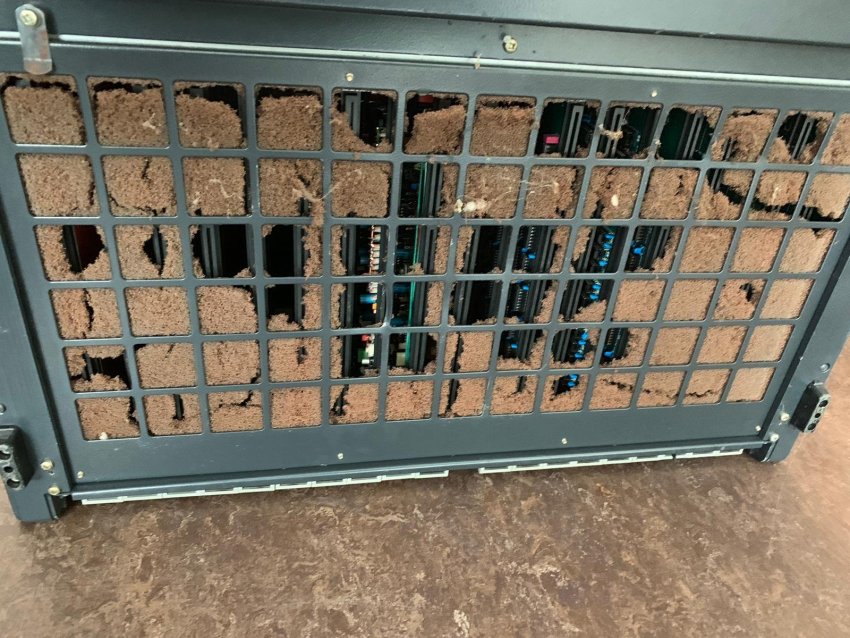

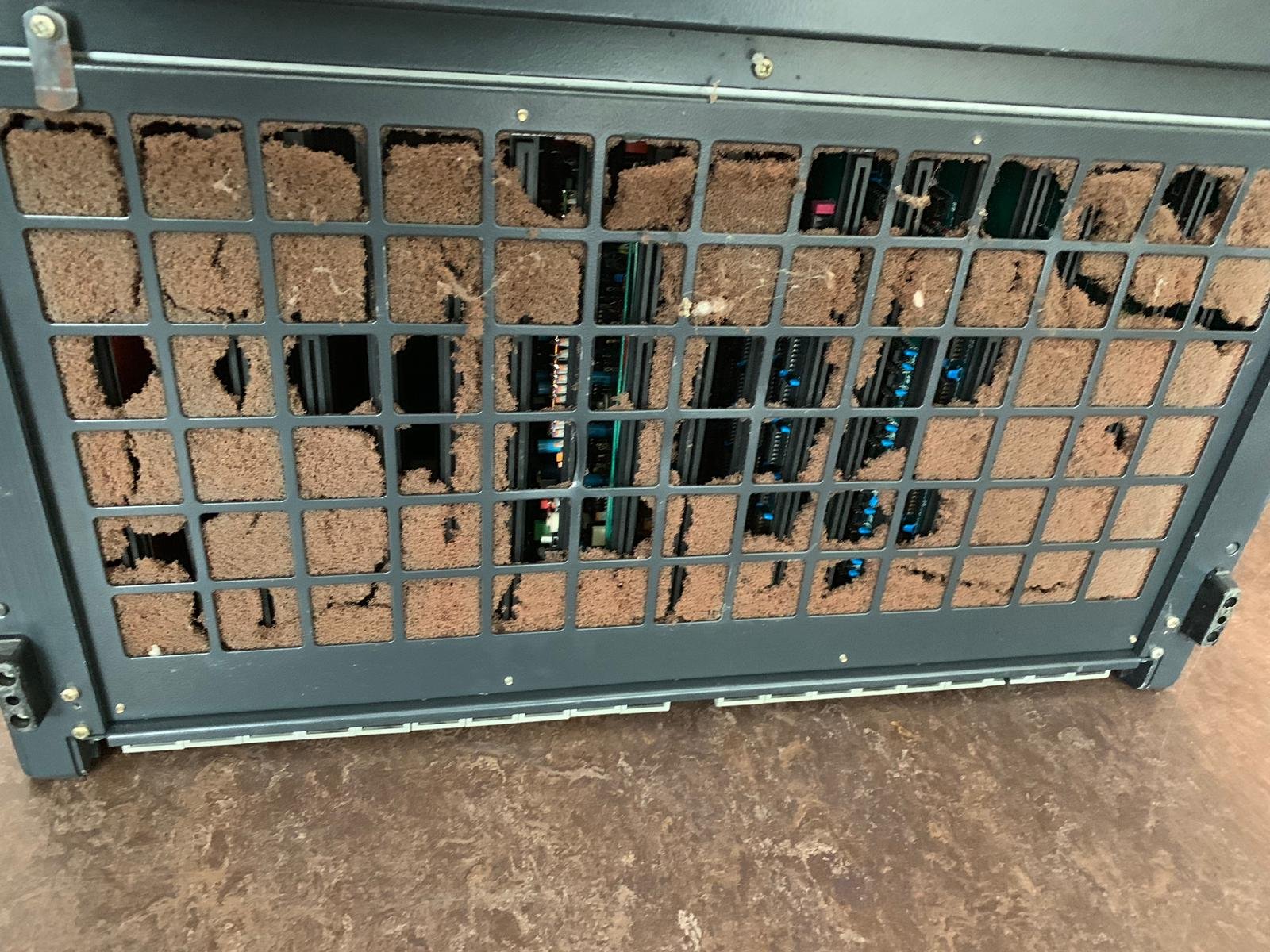

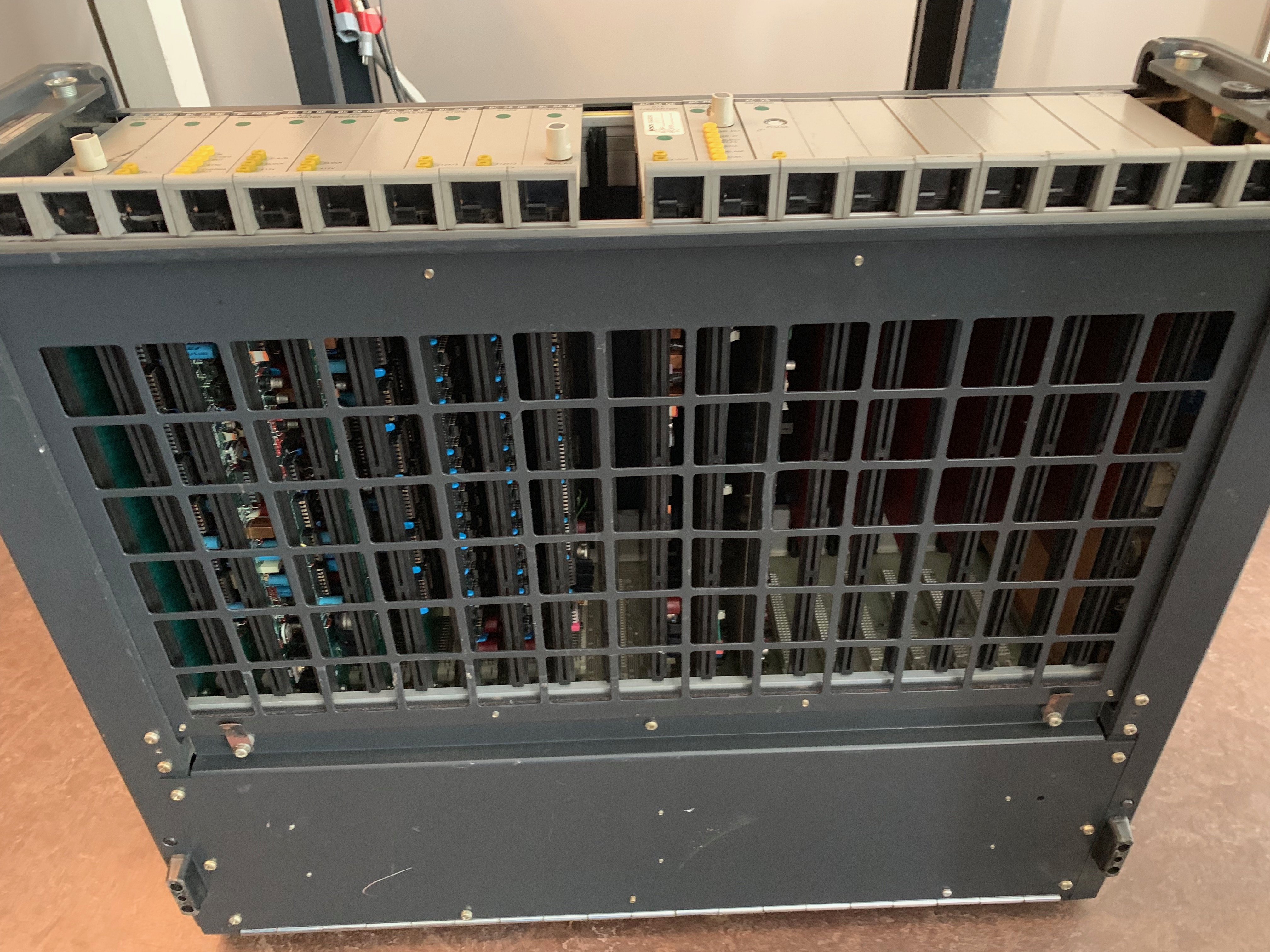

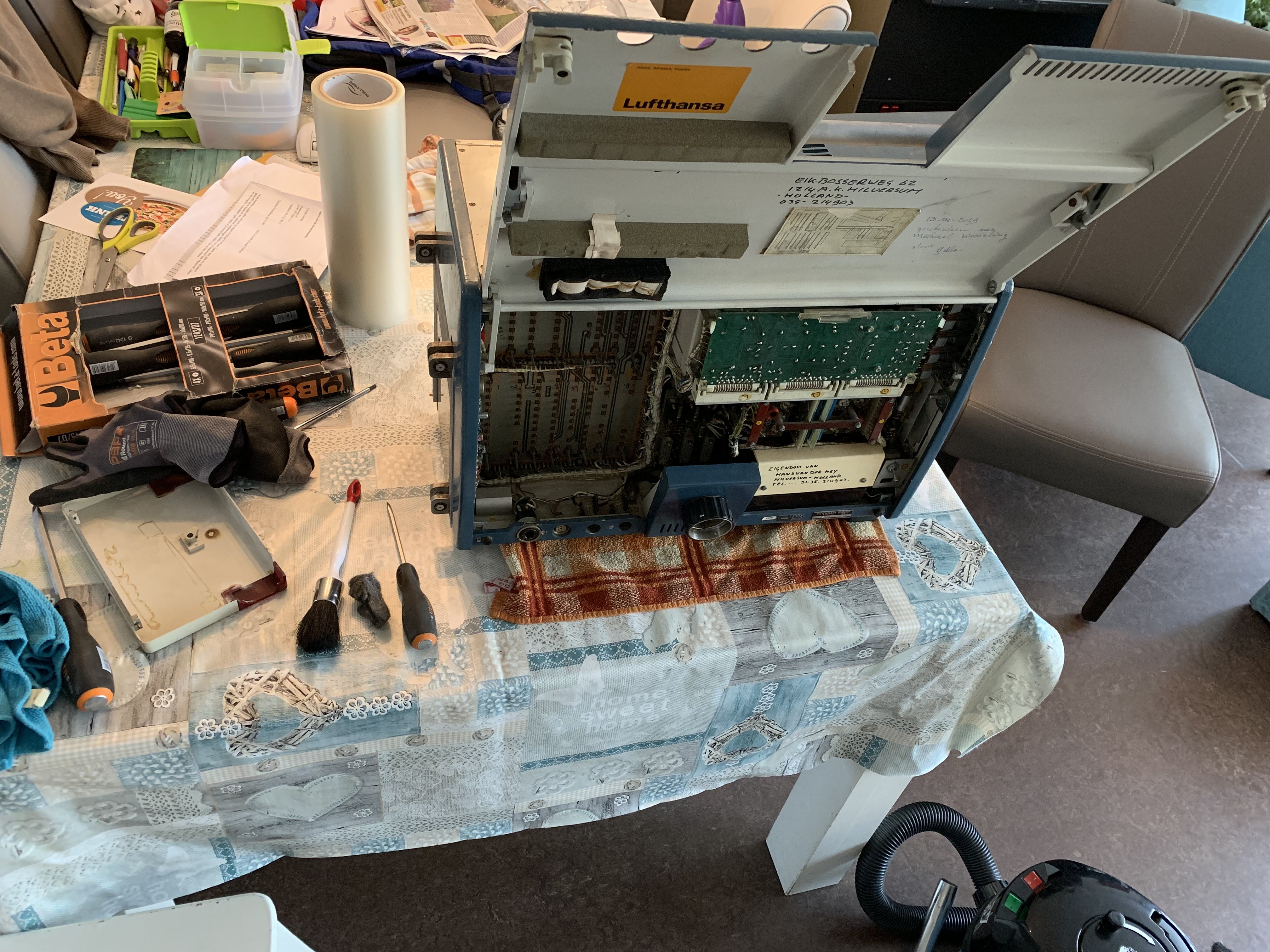

Beetje stoffig maar het valt mij alles mee. De filters verkruimelen onder de handen dus die hebben we maar achterwege gelaten. De hele machine afgestapeld en stuk voor stuk de bakken schoongestoft / gestofzuigd. Uiteindelijk weer opgestapeld en aangesloten.

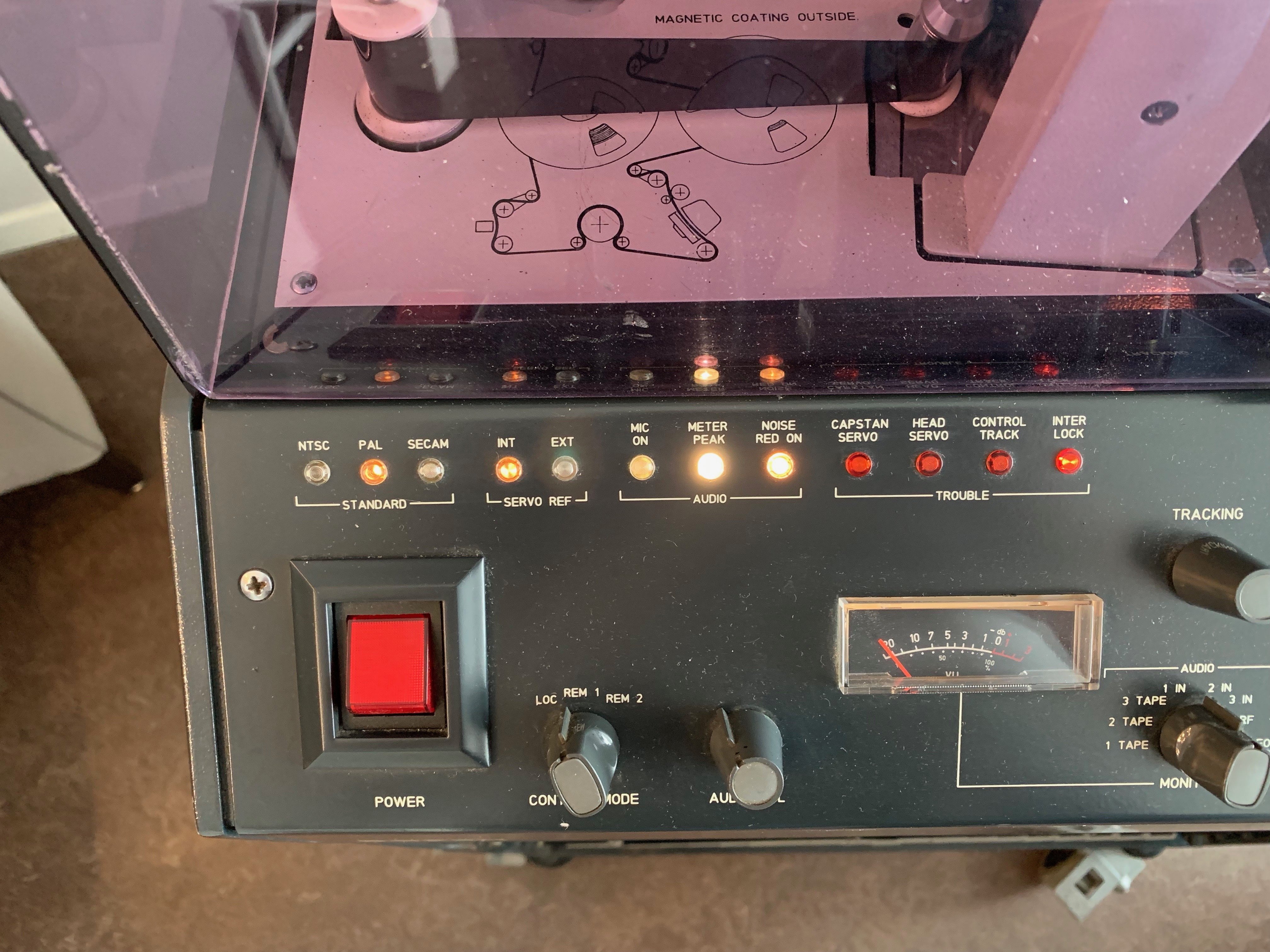

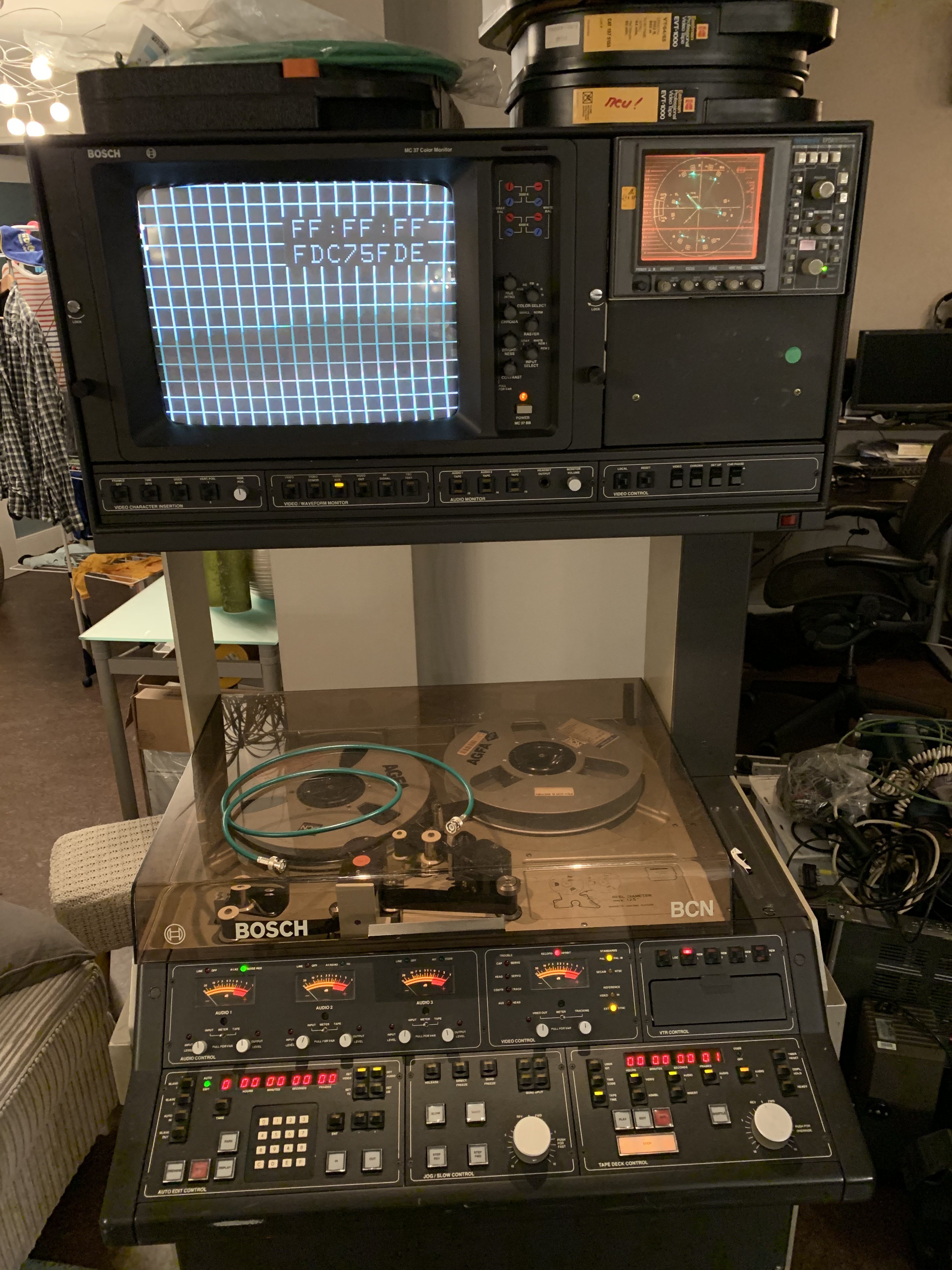

Machine gaat aan, dat is alvast een goed teken. De brug gaat ook aan en het scherm doet het wonderlijk genoeg zelfs goed. Alles lijkt het te doen zonder rook of stank.

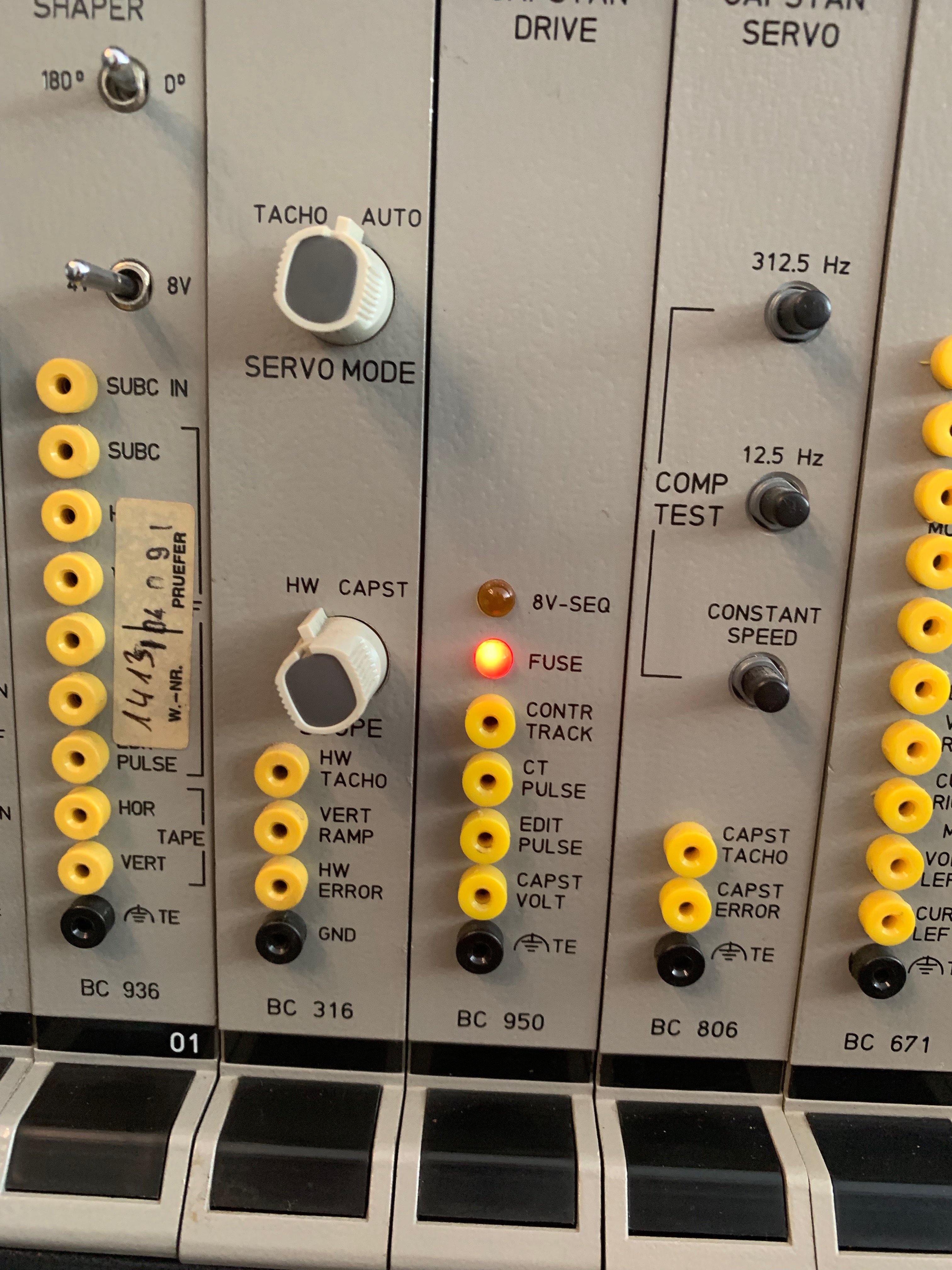

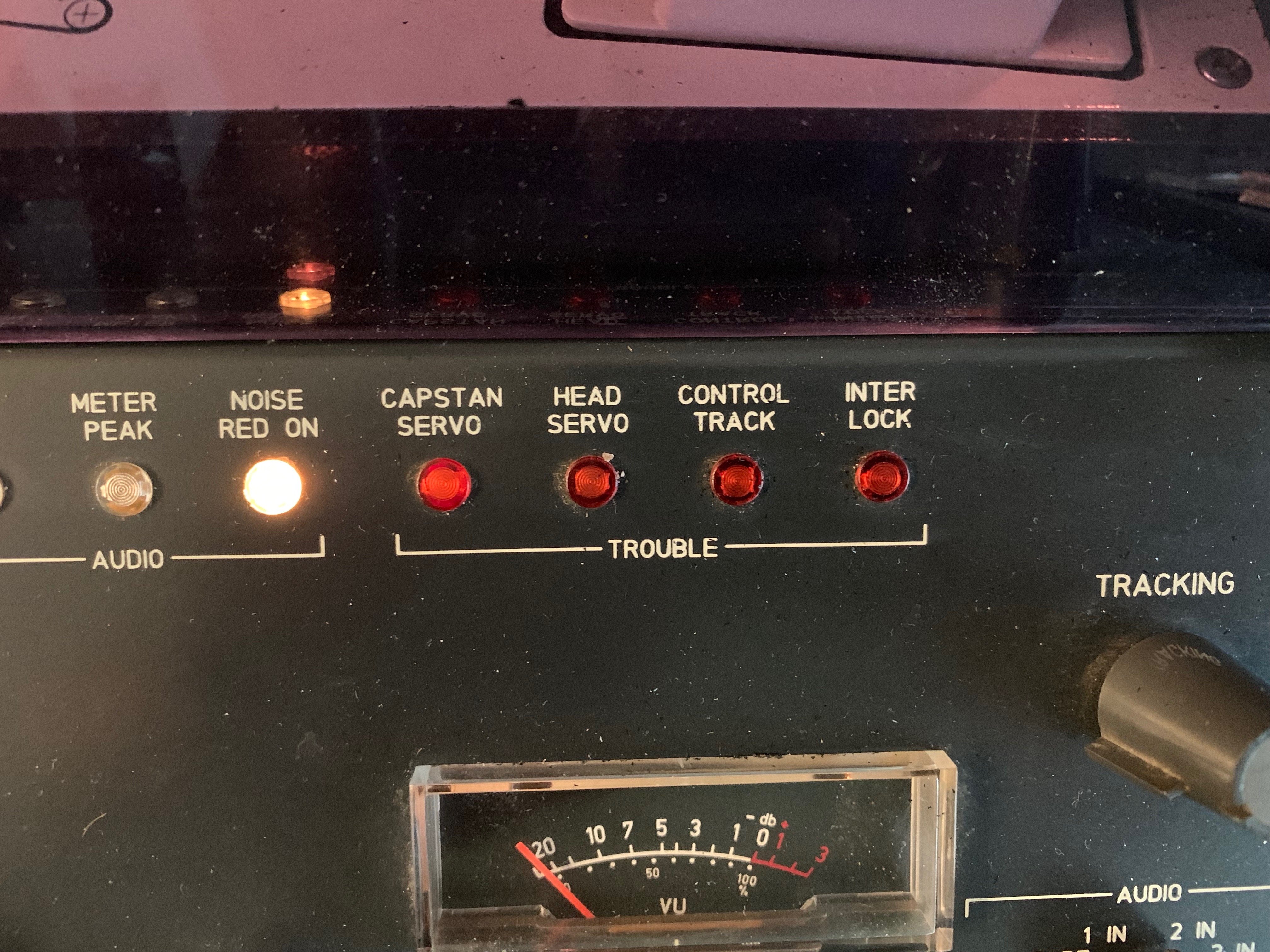

Maar helaas, Integra heeft het al eerder geschreven, een BCN heeft een eigen wil en ook deze. Op de capstan kaart brand een led met 'FUSE'. de machine doet het ook niet, of althans het loopwerk niet. Bij het uitnemen van de kaart blijkt de zekering stuk te zijn. Op zich kan dat natuurlijk, maar de zekering die er in hoort is 2,5a en die er nu stuk uitkomt is een 3.15a ook geen goed teken dus.



Morgen een paar zekeringen halen, ik heb ze niet van het juiste amperage en dan gaan we het weer proberen.



Kruimelschuim




Dit is beter, misschien dat filters van een afzuigkap wel op maat te knippen zijn. Suggesties ?




Lampjes gaan aan.

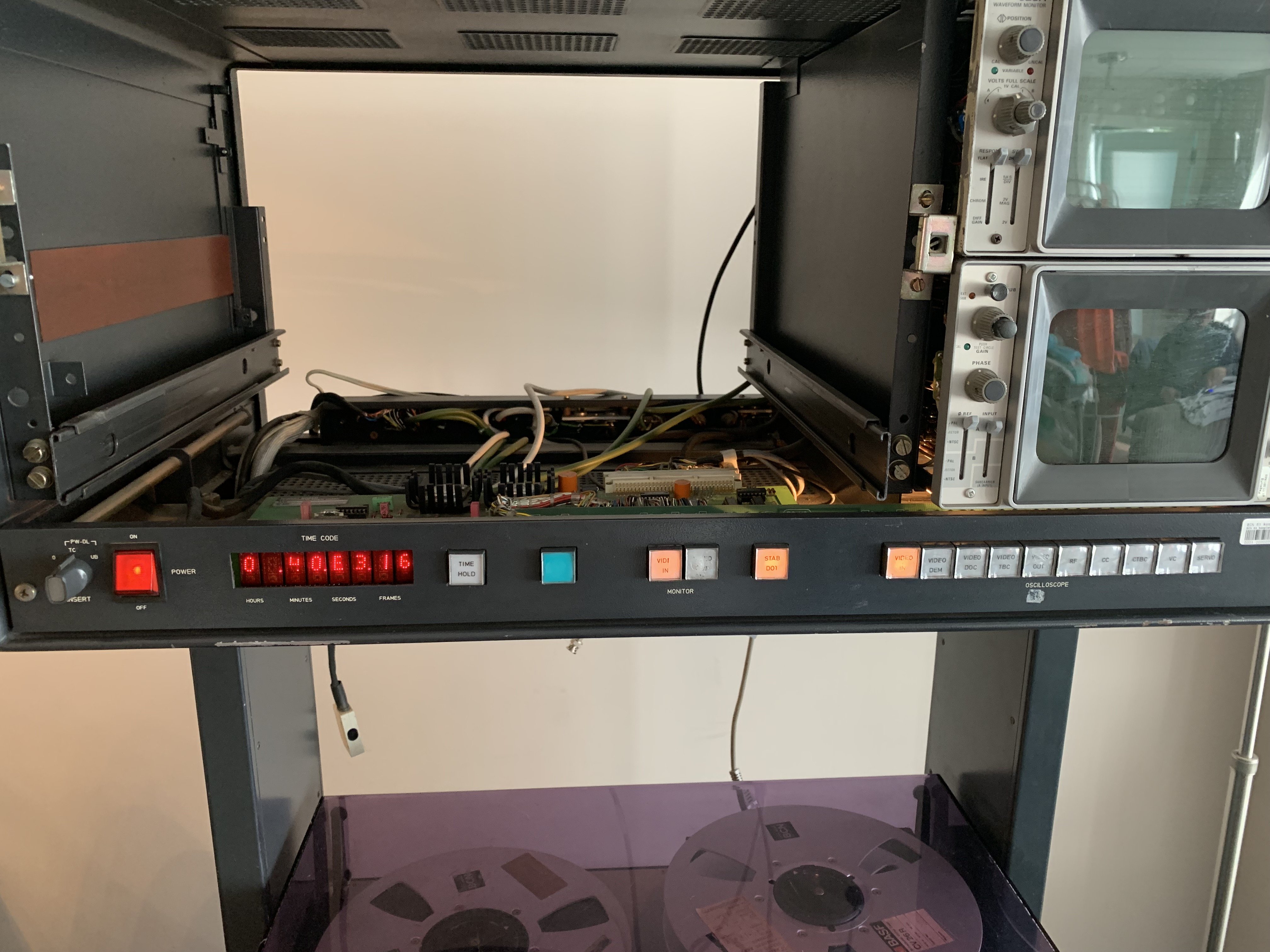

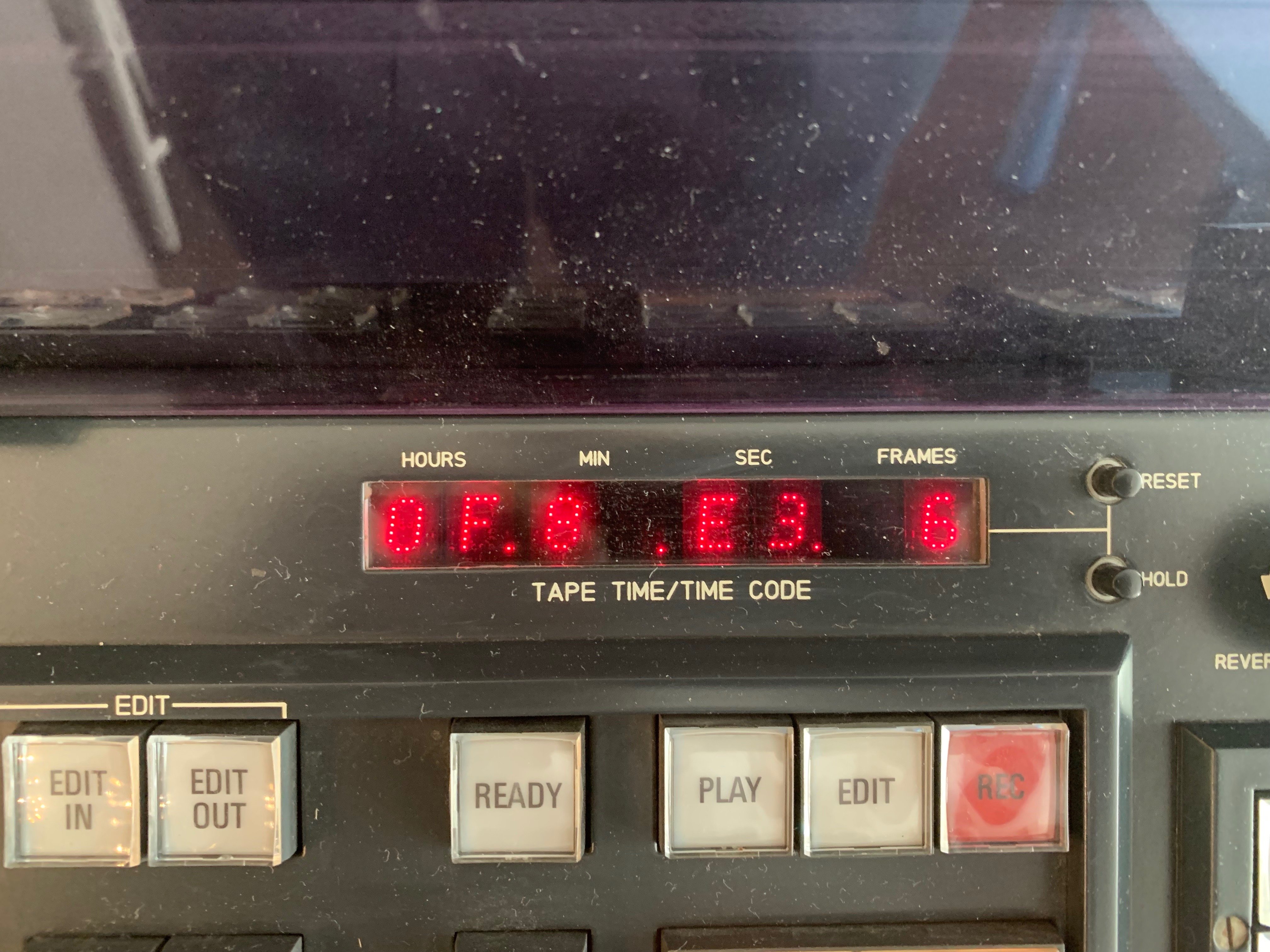

De foutcode gaan we nakijken, van deze machine hebben we de mappen.




De brug gaat aan




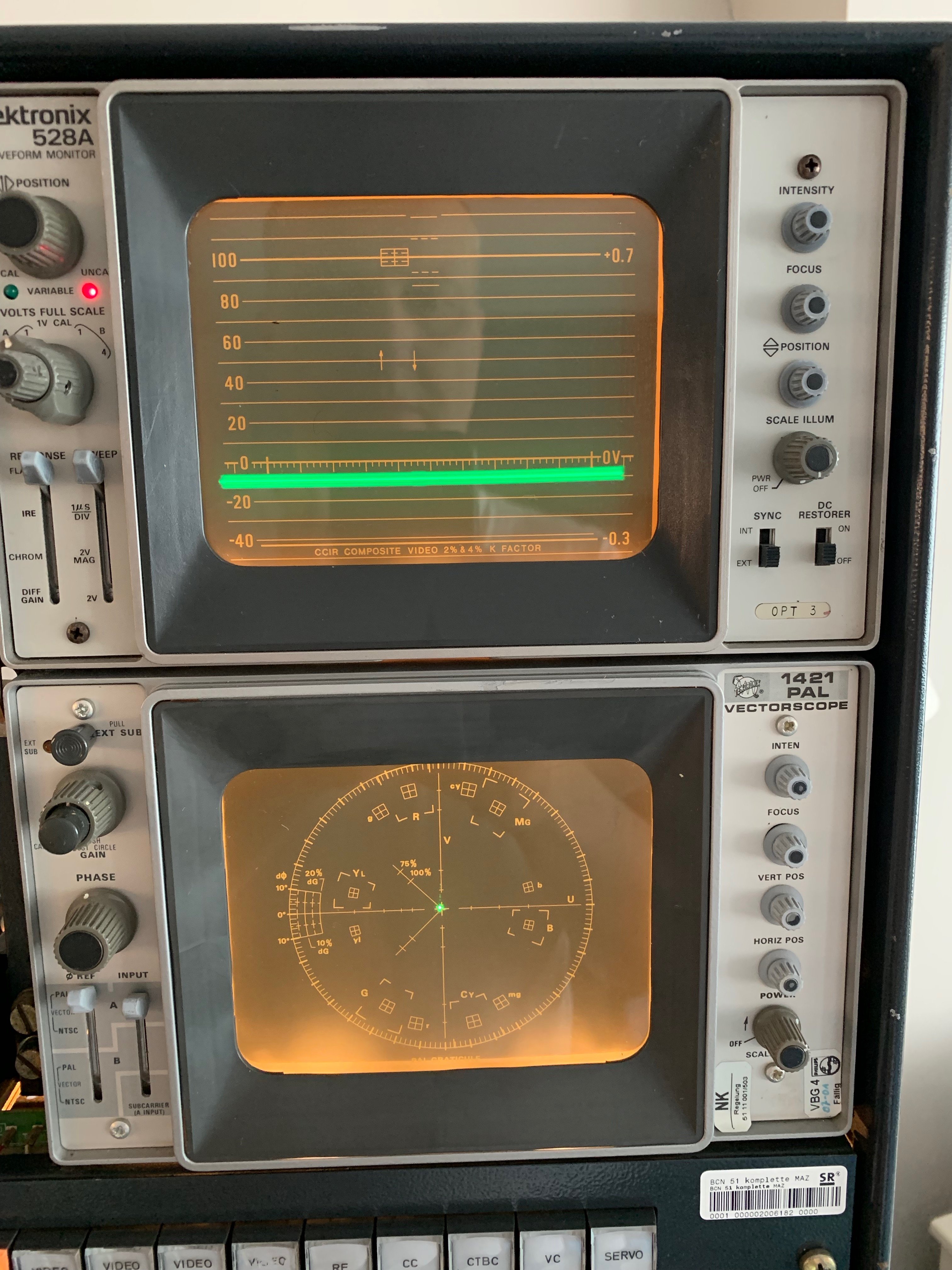

De scoops ook.




Het ledje brandt dat de zekering door is. Op zich al opvallend dat er een ledje is voor een defecte zekering.

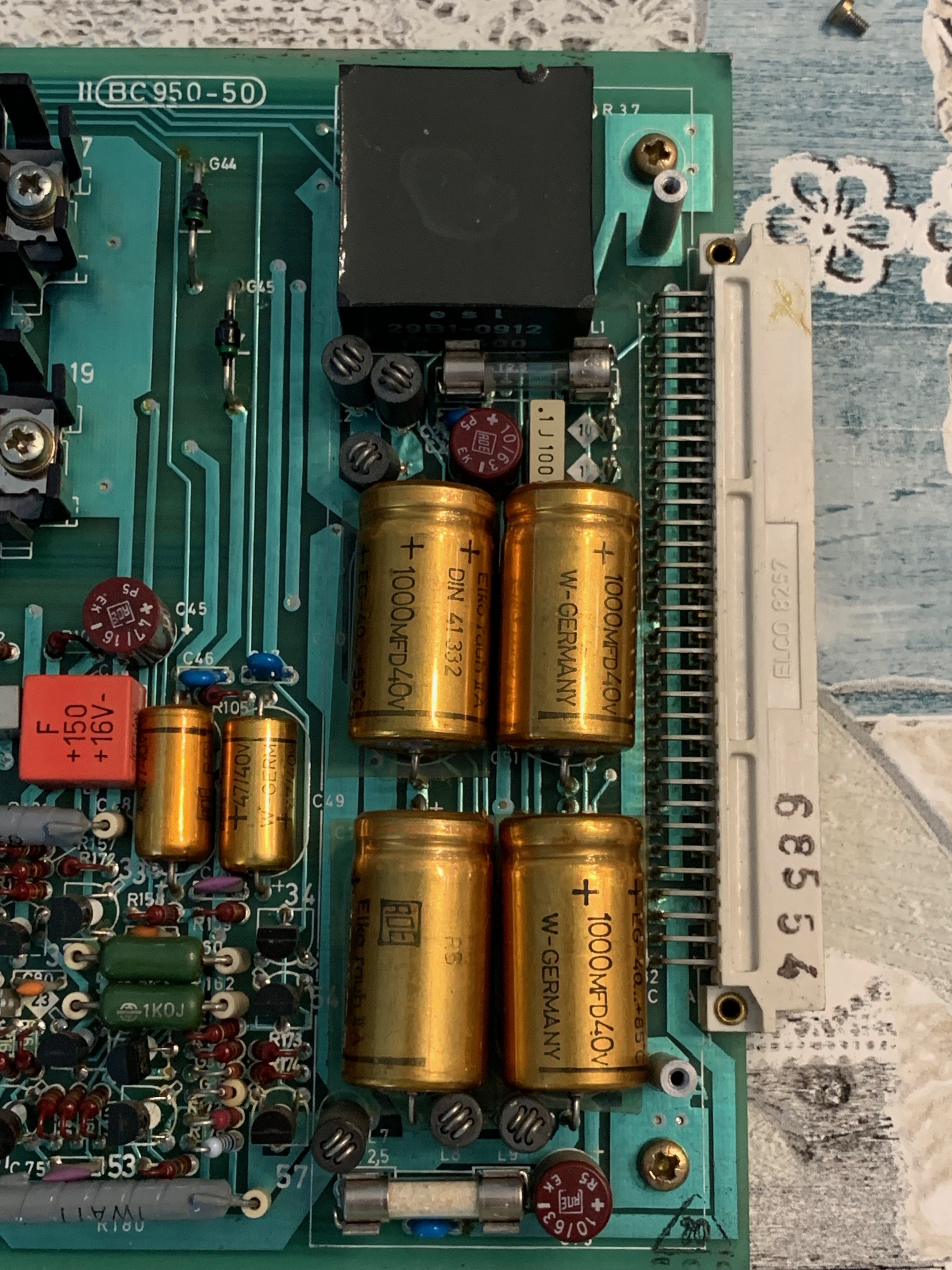

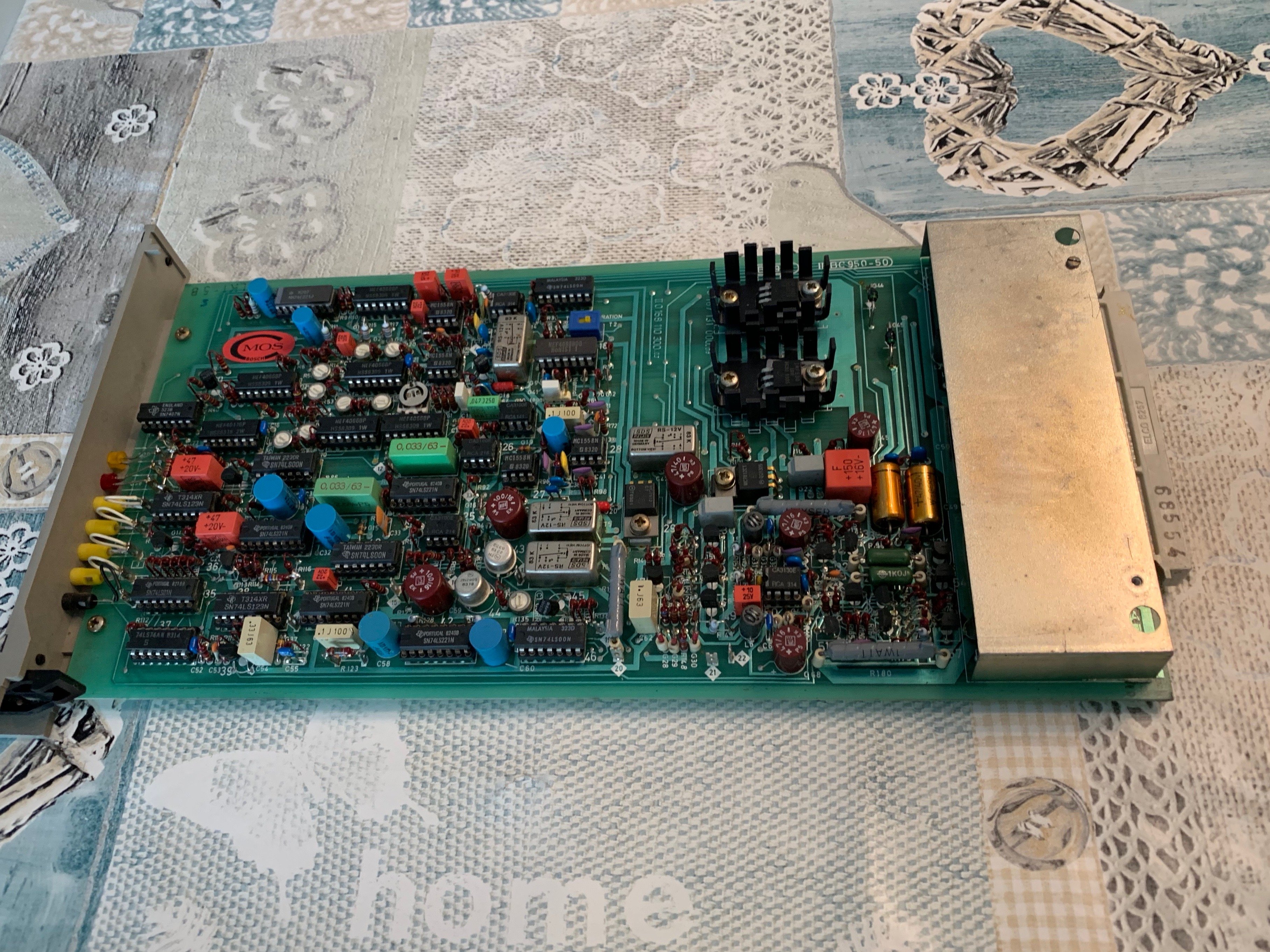

Het bordje onderzoeken




Daar zit de boosdoener




Het schema zegt toch echt 2,5a maar wat eruit kwam is 3.15a



2074243131_54336cdf-138c-459a-9a59-f91b9caaea982.thumb.jpg.aaf0bc2c283ac95bedf690e29b73da3a.jpg



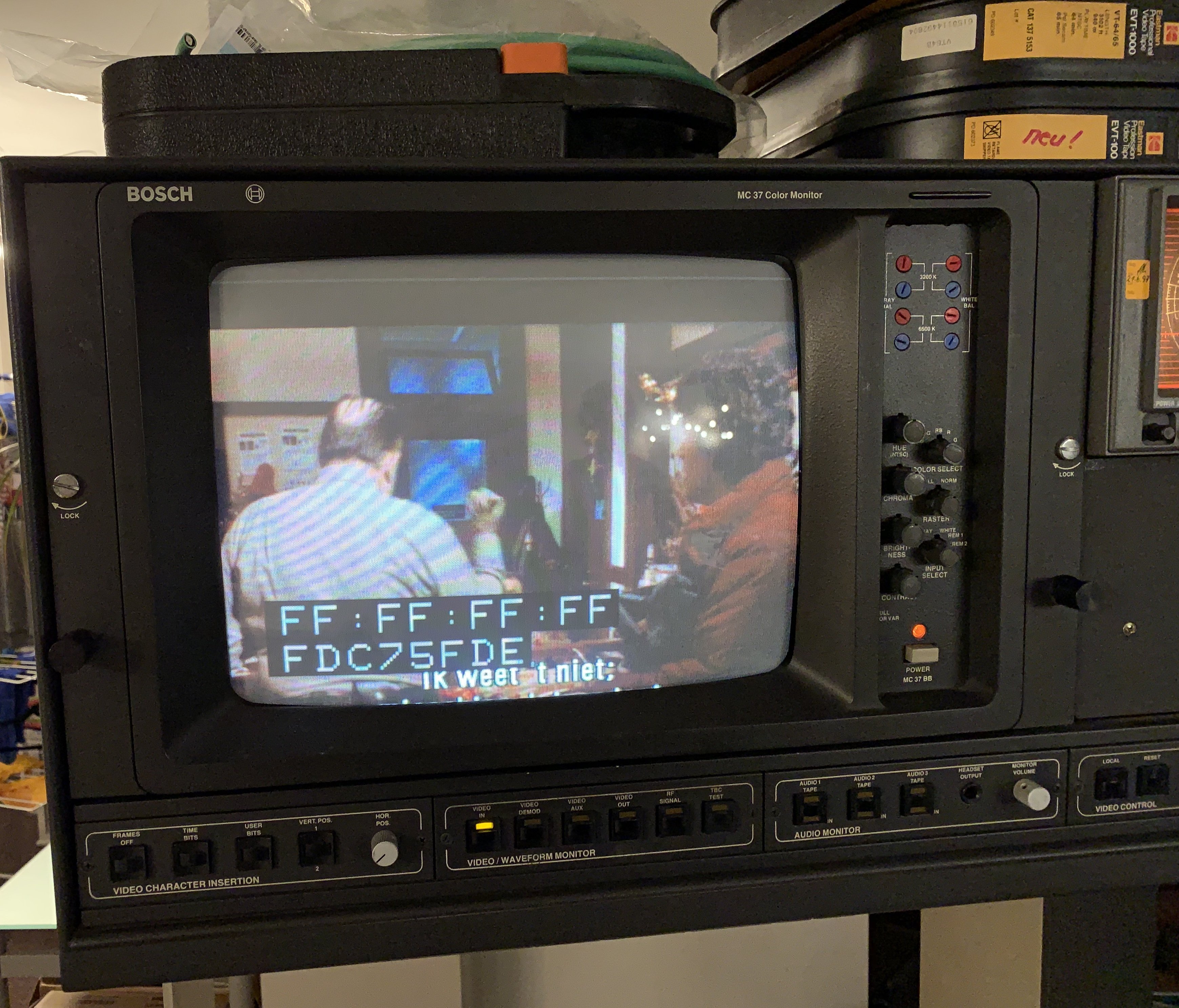

In ieder geval doet de monitor het

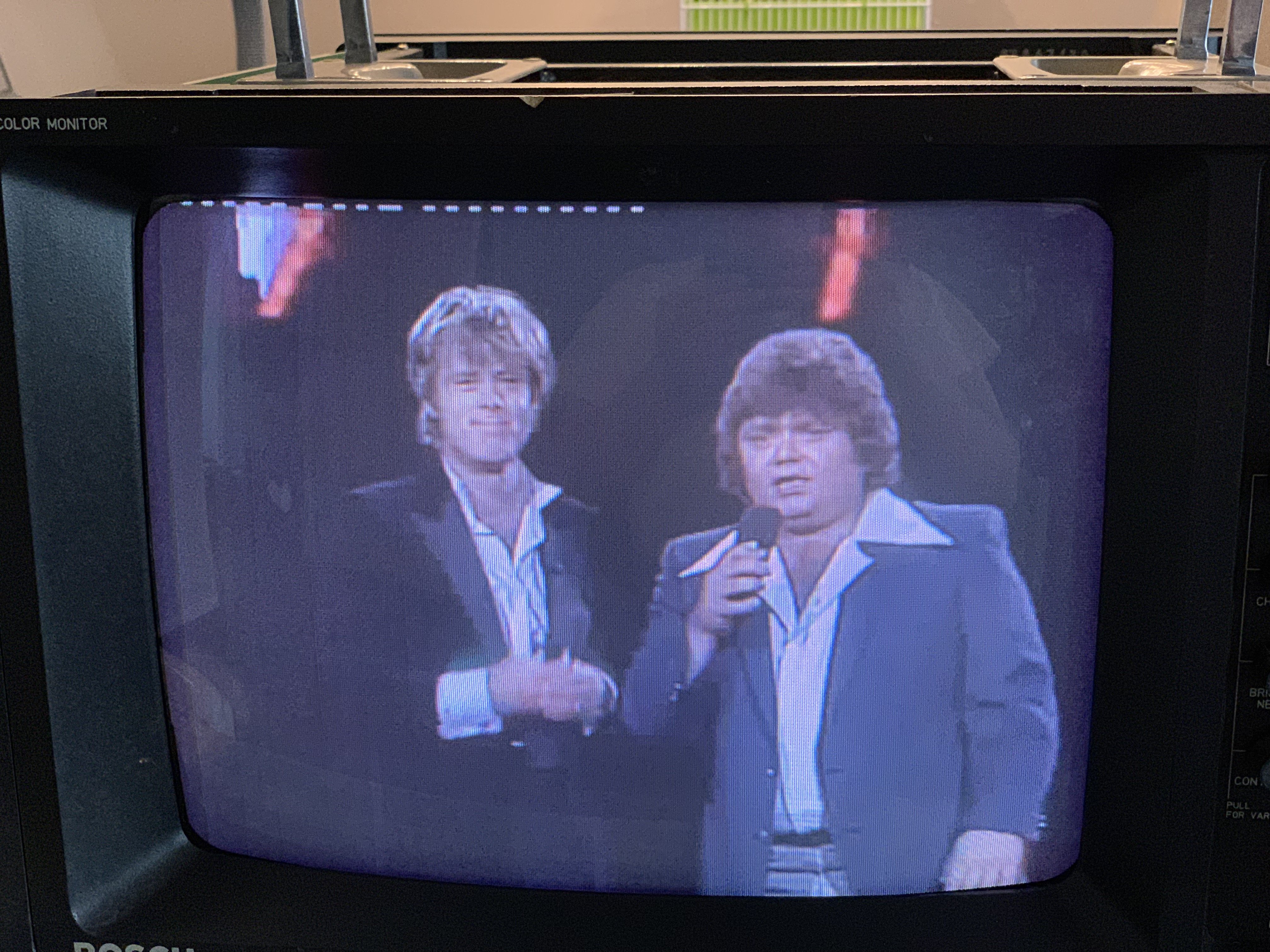

Kleuren en afbuiging zijn prima.




Morgen weer verder prutsen, ik zag dat de Hornbach van deze zekeringen heeft maar waarschijnlijk de lokale Praxis ook wel.



To be continued.



Edited by Minuteman
Link to post
Share on other sites
4 uur geleden, djkoelkast zei:

Hazes bij Ruis, ik ken een geïnteresseerde :P

Volgens mij is dit ofwel van een DVD'tje ofwel van YouTube? ;)



Dit topic is trouwens wel echt een pareltje. Laat je zeker niet leiden door de weinige reacties, ik vind het heerlijk leesvoer _O_



Misschien een idee om een nieuwe titel voor het topic te bedenken? BCN/Retro Productie-apparatuur renovatie in uitvoering? :P

Link to post
Share on other sites

Vanmorgen vroeg in de startblokken om zekeringen te halen bij de Hornbach (!). Ze kosten maar liefst een cent of 30 per stuk en ik heb de 2,5a genomen die er oorspronkelijk in hoort.



Eerste poging dan, het LEDje is uit in ieder geval en nergens rookt er wat. Dat ziet er alvast goed uit, snel een tape erin en proberen maar, zowaar hij loopt !!

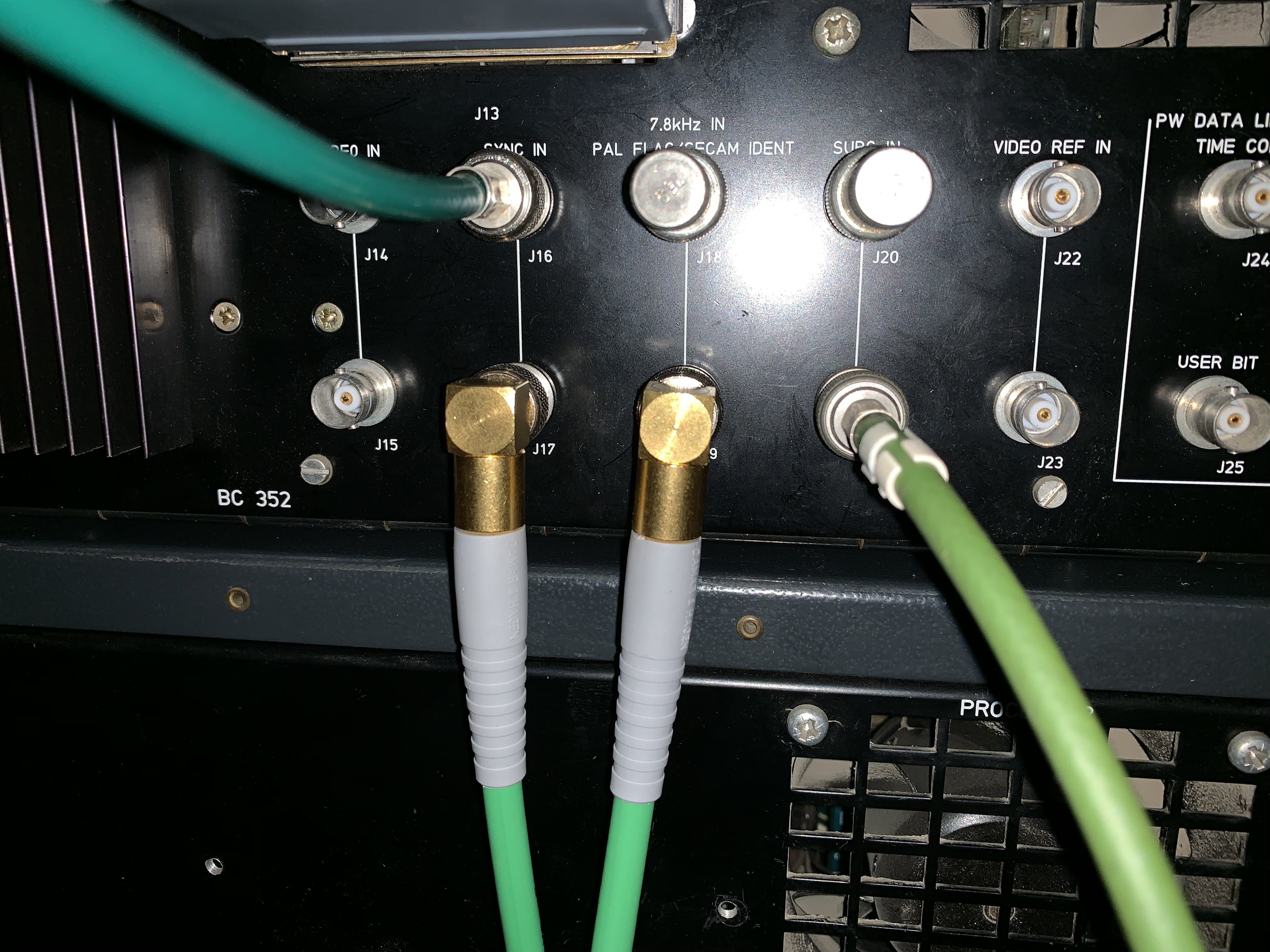

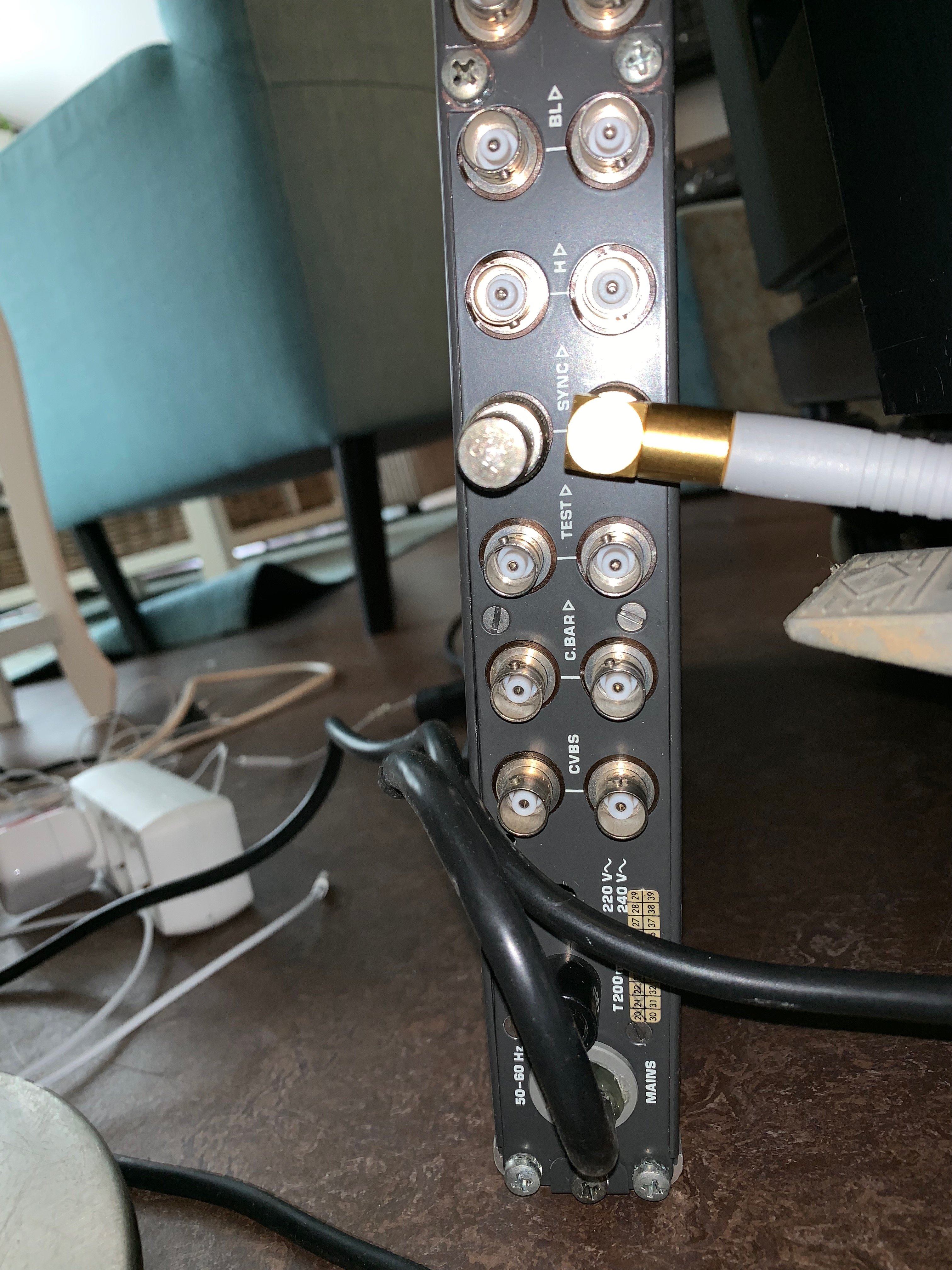

Nu snel de Sync aansluiten, die is nodig voor een stabiele loop van de machine en weergave van het beeld.

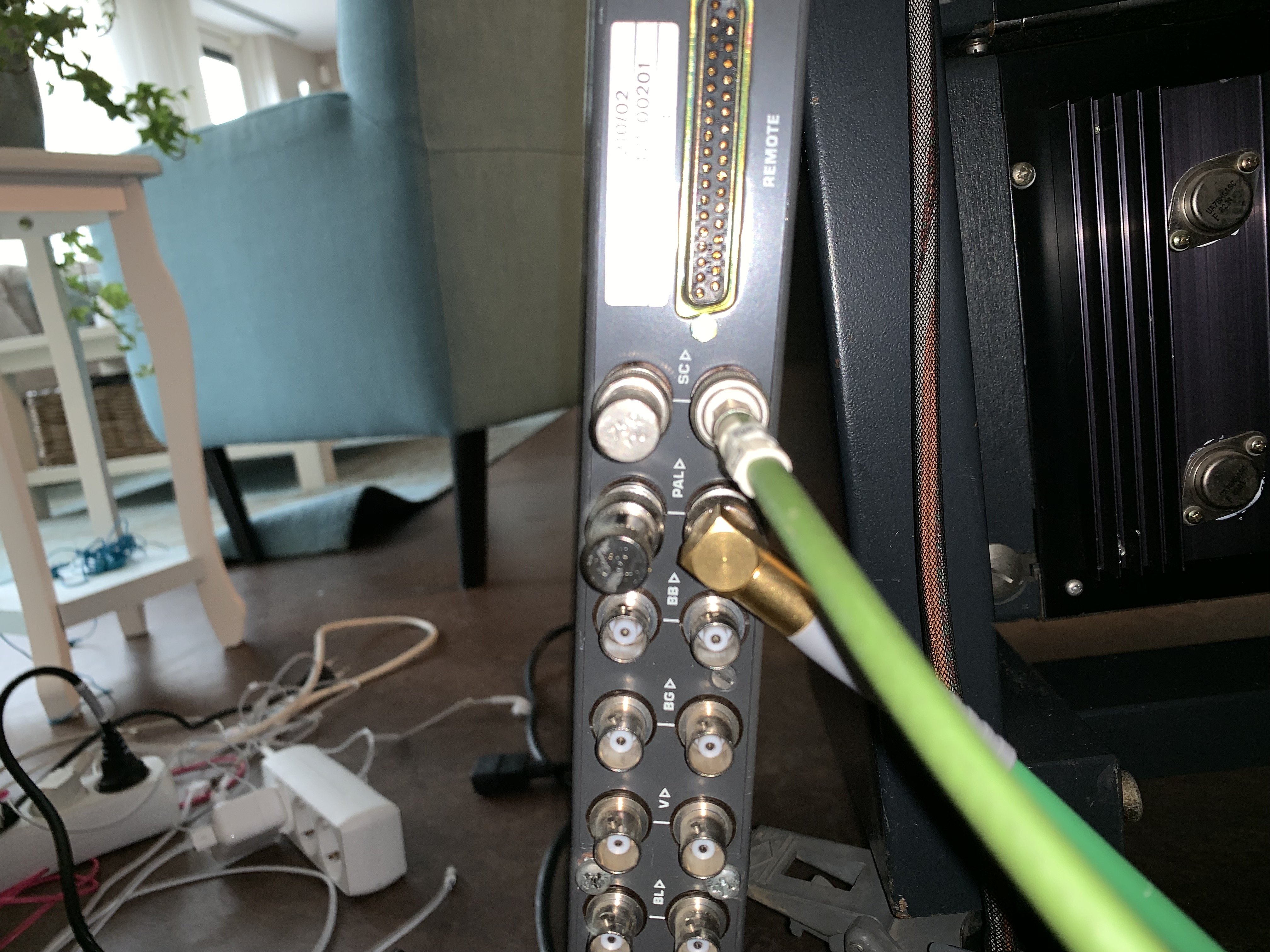

IMG_4423.thumb.jpeg.e9d5021cf0da9142a4e11efe2abf734a.jpegIMG_4419.thumb.jpeg.7d38d1e173afc9deb589157192daee6f.jpeg



Zo, dat zit aan elkaar geknoopt en in theorie zouden we nu beeld moeten hebben.



Maar niet helemaal, de tape spoelt wel heen en weer maar het gaat allemaal met moeite, steeds meer moeite zelfs en de tape is uiteindelijk nauwelijks meer in beweging te krijgen. Het lijkt wel of de tape plakt aan de kop en met moeite wil de tape erlangs. Uiteindelijk wilde de tape niet meer door de machine heen en is de tape met de machine uit los weer terug gerold.



De video is helaas verticaal en Game of Thrones staat op, maar het is wel duidelijk wat er aan de hand is.





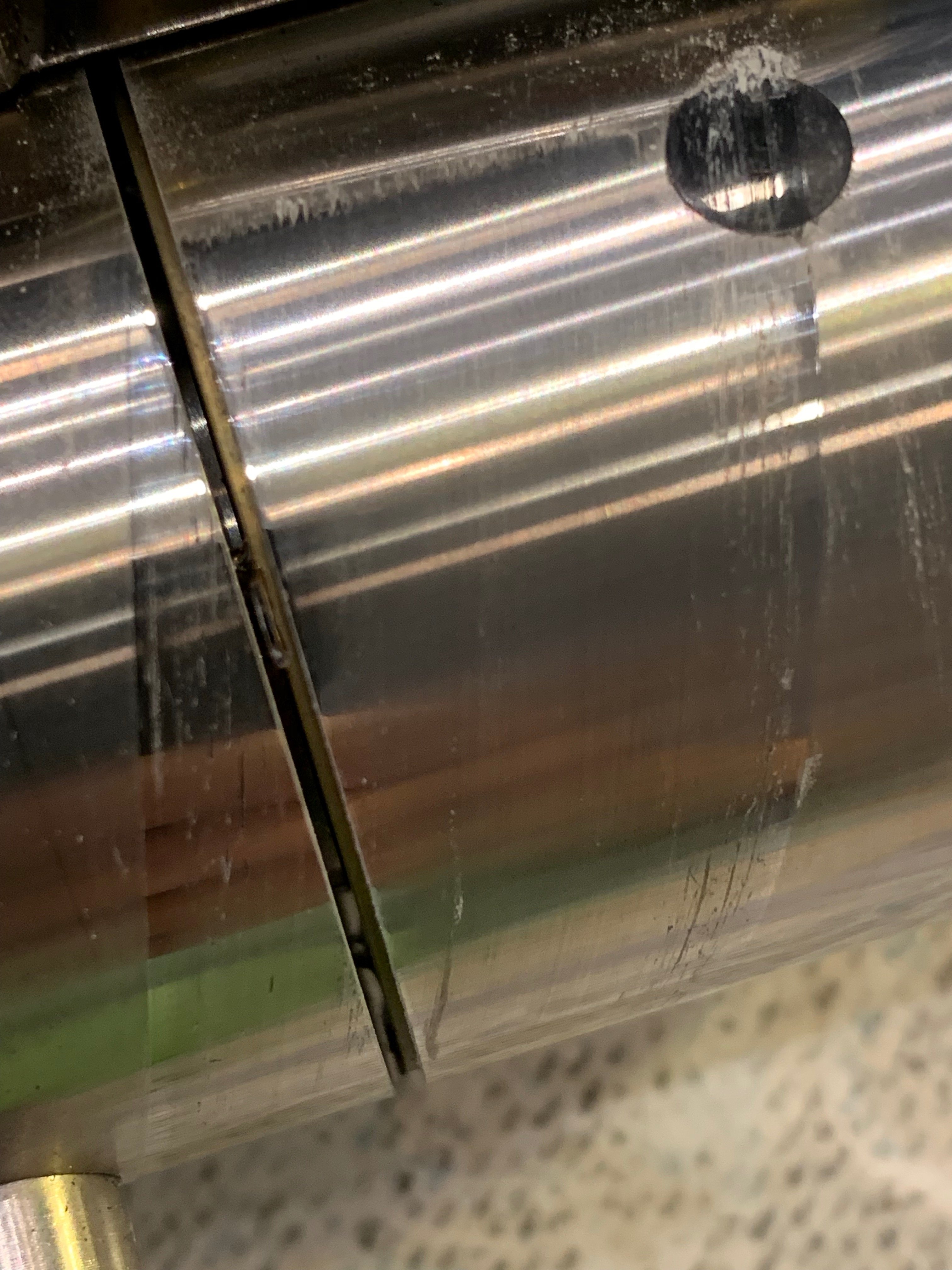

Na wat zoekwerk denk ik dat deze tape last heeft van ouderdom en daardoor wat uit elkaar aan het vallen is. De kop was ronduit vies en plakkerig. Volgens mij is dit het Sticky Shed syndrome en moeten de tapes de oven in ? (Integra kom er maar in!)







Met wat alcohol is dit weer netjes schoongemaakt en de kop lijkt voor de rest in orde.



Dan maar een wat recentere tape in de machine, kijken of dat beter gaat. Gelijk ook even de capstanrol gewisseld want die gaf rubber af en dat kan niet de bedoeling zijn.

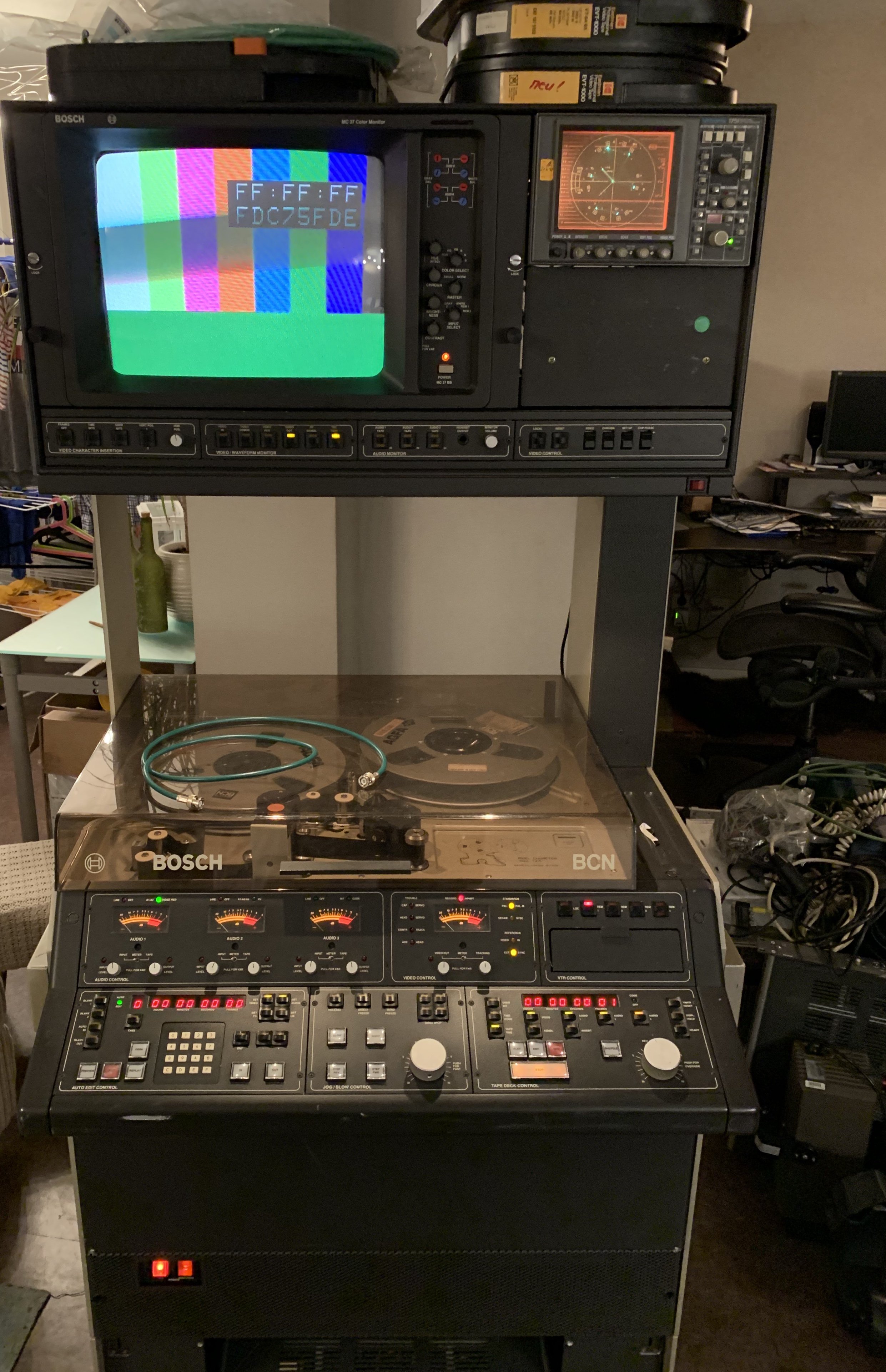

Nieuwe poging en raak ! Een mooi beeld en, na even zoeken, ook geluid. Dit is top en wat is die tune toch ook gaaf. !!








En bovendien geen foutmeldingen meer op het deck als de band loopt.

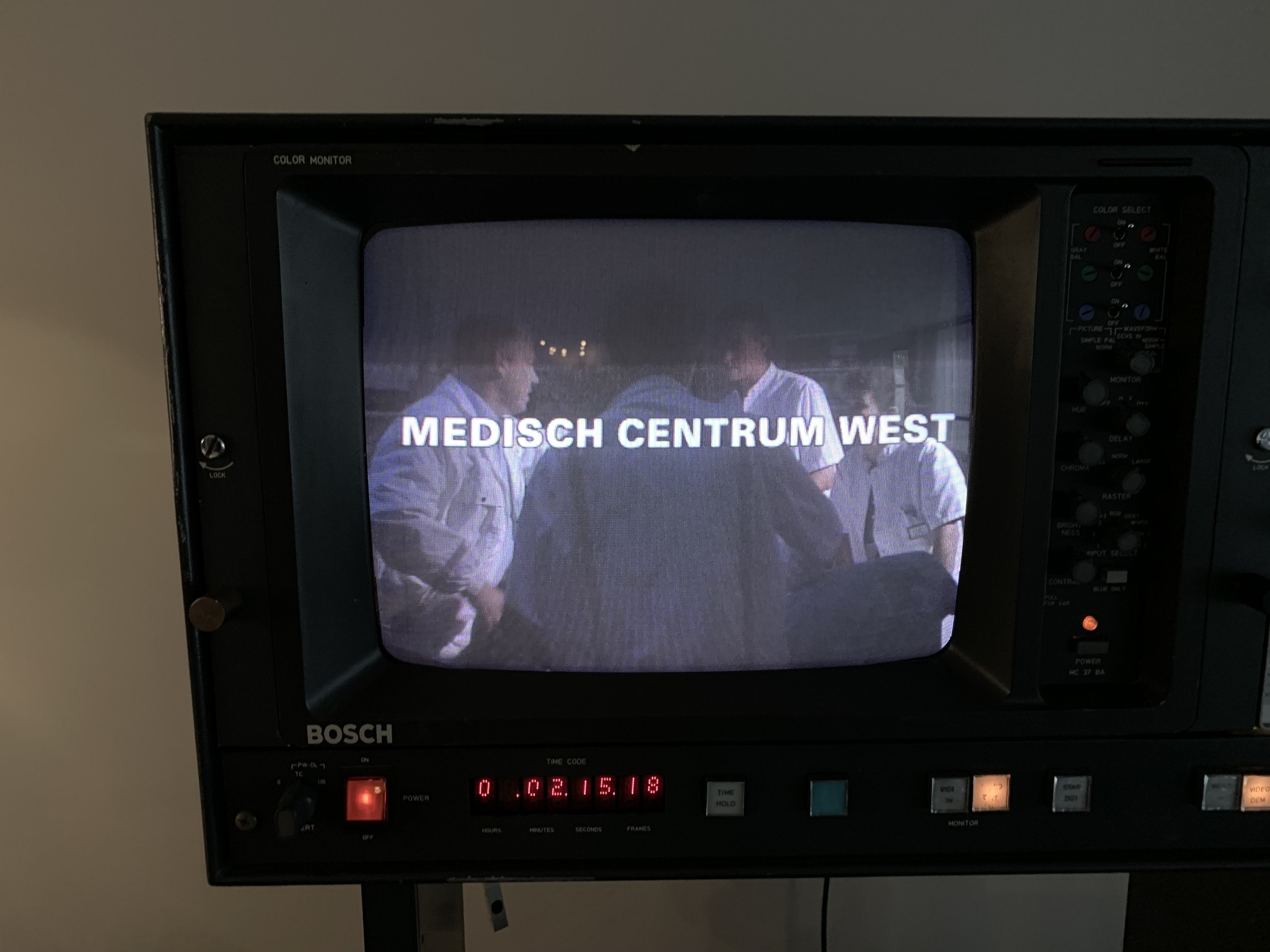

Nou die doet het dus, en hoe. Wat een prachtig beeld geeft de machine en heerlijk stabiel. Je zou haast vergeten hoe oud deze machine is en dat allemaal met 1 nieuwe zekering. Ongetwijfeld zal er een hoop te verbeteren zijn, de electronica zal inmiddels de 40 ruim gepasseerd zijn en de condensatoren zijn waarschijnlijk niet de beste meer maar ik ben er wel blij mee zo.



Lukt het na een klein halfjaar nadat deze draad gestart is toch nog om MCW op te zetten en te bekijken !



De volgende plannen zijn om alsnog een BCN52 aan het werk te krijgen, ik wil namelijk deze BCN51 in de Mercedes plaatsen om mee te nemen en het is handig om een machine thuis te hebben. Ook moeten er nog wat kleine dingetjes gebeuren aan de 51, hier en daar een kleine reparatie / dingen weer op zijn plek plaatsen, de VU meter doet nog wat weinig en een klein likje verf op de schrammen op het chassis kan geen kwaad.



Misschien lukt het wel om de tapes te digitaliseren, maar daar heb ik nu nog heel weinig kennis van.

Edited by Minuteman
Link to post
Share on other sites

Wat betreft de tape.... Als het zó veel troep af geeft dat hij vastloopt, helpt zelfs bakken meestal niet meer (wij zitten ook nog met een 50 tap tapes die we niet spelend krijgen)
En die meter.....   Op welke stand staat de knop? (audio 1, audio 2, audio 3, Video in, RF?
Op 3 zul je mogelijk een tijdcode horen.

op 1 en 2 is de audio track (met volume regelbaar (knop er naast). Video in geeft natuurlijk het inkomend signaal weer en RF het door de koppen gelezen signaal van de tape.

BCN51 is een stuk eenvoudiger te herstellen en operationeel te houden dan de 52 :P Daarnaast geeft ie ook een beter beeld en is minder kritisch met tape!

Link to post
Share on other sites

Omdat ik weinig verstand heb van het digitaliseren van beeldmateriaal zit er maar een ding op en dat is uitzoeken hoe het werkt. Immers met zelf een beetje prutsen kom je vaak een heel eind en leer je een hoop.



Daarbij komt, omdat het hier toch alleen composiet signaal betreft hoeft het allemaal niet bijzonder hoogwaardig te zijn en nieuw al helemaal niet.  Zodoende heb ik op eBay een AJA Kona LSe kaart gekocht voor in de PC met breakout kabel. Hoewel al een jaar of 10 oud, is het alsnog prima materiaal om de BCN aan te koppelen lijkt mij.



De kaart zelf heeft al 3 aansluitingen maar met de breakout kabel zijn er nog veel meer aansluitingen mogelijk inclusief geluid. Het handige is dat AJA er ook nog Windows softwareondersteuning voor heeft en een fraai programma biedt waarmee te digitaliseren is. Bewerken moet dan weer in een ander programma als Adobe Premiere of Sony Vegas maar daar heb ik mij nog niet in verdiept en misschien ook niet van belang omdat het mij met name gaat om het opnemen van banden (en zelfs weer banden kunnen opnemen met de BCN)

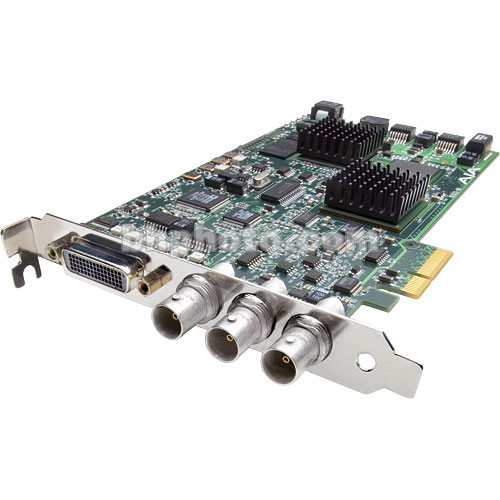

Dit is de kaart zelf (ooit waren deze kaarten ook nieuw)

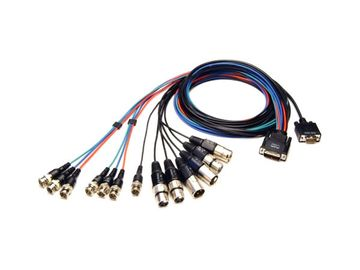

Zo ziet een breakout kabel eruit waardoor je ook niet telkens achter je PC hoeft te duiken om wat aan te sluiten.






Als het goed is komt de kaart binnenkort binnen en kunnen we gaan experimenteren.

Link to post
Share on other sites

Ha, dat is ook toevallig. Van al die verschillende kaarten die ik voorbij heb zien komen heb ik kennelijk uitgerekend een goede gekocht!



Dat geeft vertrouwen en eens kijken hoe ik een aflevering MCW goed kan opnemen vanaf de BCN.

Link to post
Share on other sites

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Guest
Reply to this topic...

×   Pasted as rich text.   Restore formatting

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.


×
×
  • Create New...
