Recommended Posts

Over de Apple-II is op internet een berg informatie te vinden, maar wanneer je iets over de CHE-1 wilt weten blijft het aardig stil. Waarom??? Er zijn toentertijd nogal wat van die dingen gebouwd. Zijn die uiteindelijk allemaal in de container beland? Of staan ze nog ergens op zolder? Ik heb in een nostalgische bui mijn oude bakjes (P2000, CHE-1, Xerox-Z80) tevoorschijn gehaald om ze weer operationeel te maken. In deze topic een oproep aan alle vroegere CHE bouwers om te melden wat zij nog aan informatie (zowel hard- als software) kunnen bijdragen.

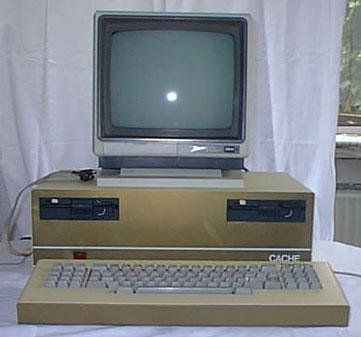

Hierbij een foto van een volledig opgetuigde CHE ( zo ziet die van mij er echt niet uit) gevonden op https://www.applefritter.com/node/193








Share this post


Link to post
Share on other sites

Dan maar meteen met de deur in huis vallen...



Wie kent de volgende twee insteekkaarten. Een MDCR-controller (voor twee MDCR's) en een 80-columns kaart. Zeer geinteresseerd in de schema's en hoe te gebruiken. Alvast bedankt voor de reacties...




Edited by Wijnand

Share this post


Link to post
Share on other sites

Jammer dat er zo weinig bekend is over deze CHE-1 computer. Het had zo'n mooi topic kunnen worden. Net zoals jij zit ik ook met diverse vragen, zoals 'Is er software voor deze computer; In hoeverre is hij compatible met de Apple II computer, Bestaat er ook een emulator van?'

Share this post


Link to post
Share on other sites

In hoeverre de CHE-1 compatible was met de Apple-][ weet ik niet, maar ik heb wel een dikke map met Applesoft en Microsoft voor het Apple-][ SoftCard System (CPM) gevonden. De bijbehorende hardware (Z80-kaart) is nog steeds spoorloos. Maar in de puinhoop op zolder heb ik wel een heleboel ander spul terug gevonden. De documentatie van de MDCR-controller kaart, de Video-80 kaart, Floppy-drive controller kaart en.... een EPROM-programmer kaart met (nooit) afgemonteerde hardware. Dus als mensen geinteresseerd zijn in de documentatie wil ik het bij mijn oude werkgever (Fontys) wel even inscannen.



Zo zie je maar weer, iets definitief wegdoen en nostalgie klikken niet met elkaar. Maar goed ook... leuk spul.

Share this post


Link to post
Share on other sites

Ik kwam tijdens mijn zoektocht naar CHE-materiaal toevallig dit gesprek tegen. Als jonge twintiger heb ik, als toenmalig lid van de DAF-computerclub in Oevel-België, zo een CHE in elkaar gestoken. De machine heb ik later aan een jonge computerliefhebber gedoneerd en kijk, nu ben ik terug op zoek naar zo'n machine. Ik wil me graag terug verdiepen in de techniek van toen.

Alles wat ik me van toen nog herinner was dat die machine wel degelijk compatible was met de Apple II. We hebben nooit ondervonden dat er een probleem was met de compatibiliteit.

Ondertussen blijf ik op zoek naar het schema en de beschrijving of misschien wel de machine zelf. Het boeit me dermate dat ik overweeg om de machine van toen terug na te bouwen maar dan moet ik wel een basis hebben om van te vertrekken. Als iemand me kan helpen in mijn zoektocht .... graag!!!

Share this post


Link to post
Share on other sites

Hallo Peter Dams,

Een schema lijkt mij niet het grootste probleem, maar om dan het hele motherboard met draadjes in elkaar te solderen...??? Ik weet niet hoe het motherboard ontworpen is: Met de computer? Welk programma? Door wie? Ik heb er zelf al eens aan gedacht om deze print met moderne middelen na te maken, maar of er dan veel belangstelling is?

Zoals ik al eerder aangaf: de CHE-fans zouden zich moeten verenigen.

Share this post


Link to post
Share on other sites
1 uur terug, Wijnand zei:

Hallo Peter Dams,

Een schema lijkt mij niet het grootste probleem, maar om dan het hele motherboard met draadjes in elkaar te solderen...??? Ik weet niet hoe het motherboard ontworpen is: Met de computer? Welk programma? Door wie? Ik heb er zelf al eens aan gedacht om deze print met moderne middelen na te maken, maar of er dan veel belangstelling is?

Zoals ik al eerder aangaf: de CHE-fans zouden zich moeten verenigen.

Die-Hard met wire-wrap :Y

Share this post


Link to post
Share on other sites

Ha Wijnand,



Op zoek naar nostalgie kwam ik deze site met jouw posting tegen. Ook ik heb indertijd een (ik meen tweede uitgave-golf) CHE gebouwd. Deze staat nog op zolder in een doos. Ik zal binnenkort (ben wat aan ‘t opruimen) kijken wat voor documentatie en onderdelen ik nog heb liggen.



Stuur me vooral een PM naar m’n mailadres, dan kunnen we contact houden.



Hartelijke groet,

André

Share this post


Link to post
Share on other sites

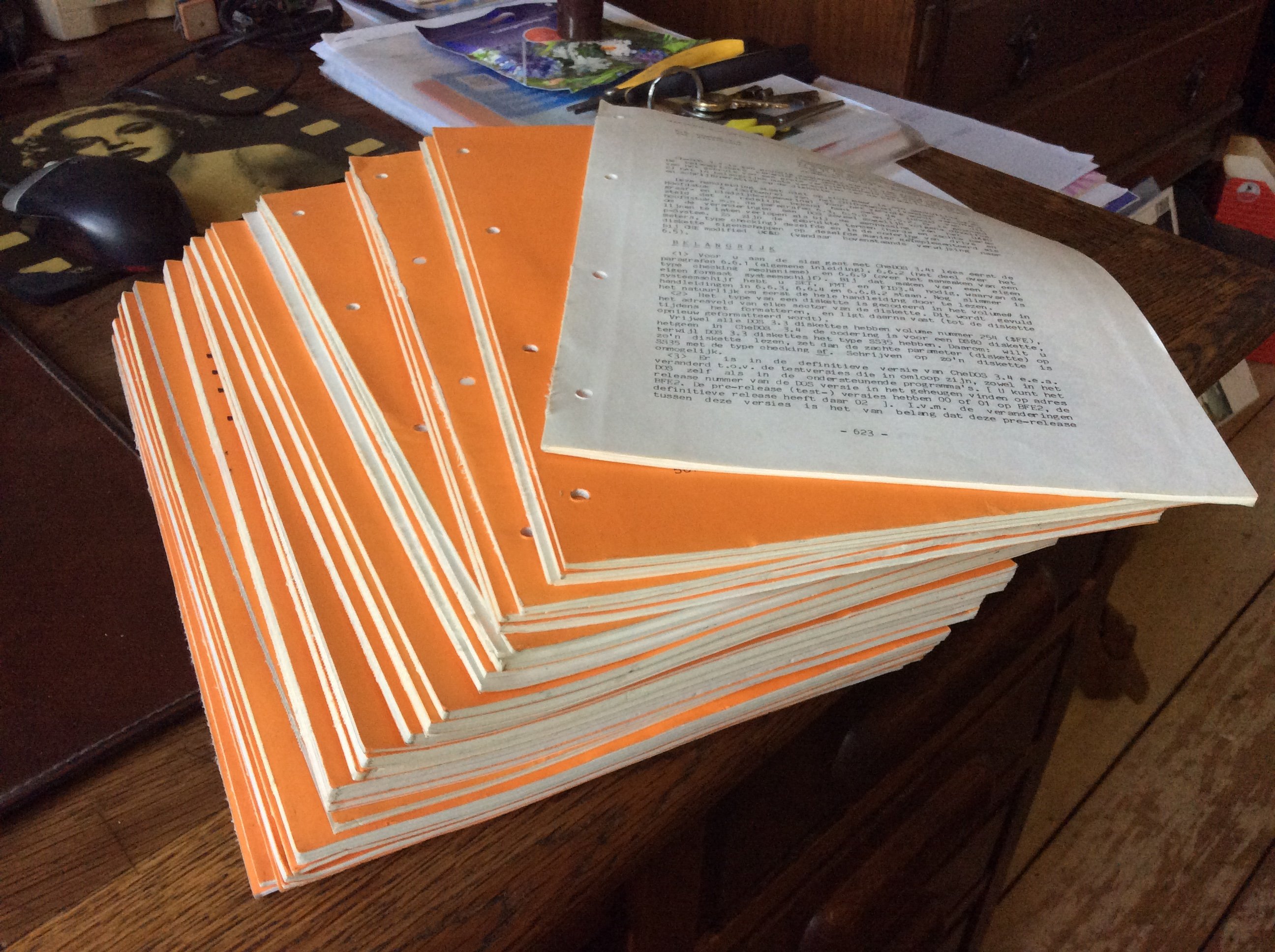

Stapeltje Tsjee’s op zolder gevonden, maart 1984 .. mei 1989. Misschien tzt inscannen. Of zijn ze al ergens gedigitaliseerd?


Share this post


Link to post
Share on other sites

Dat zou zeker een belangrijk stukje vaderlandse computer geschiedenis zijn om te digitaliseren.

Share this post


Link to post
Share on other sites

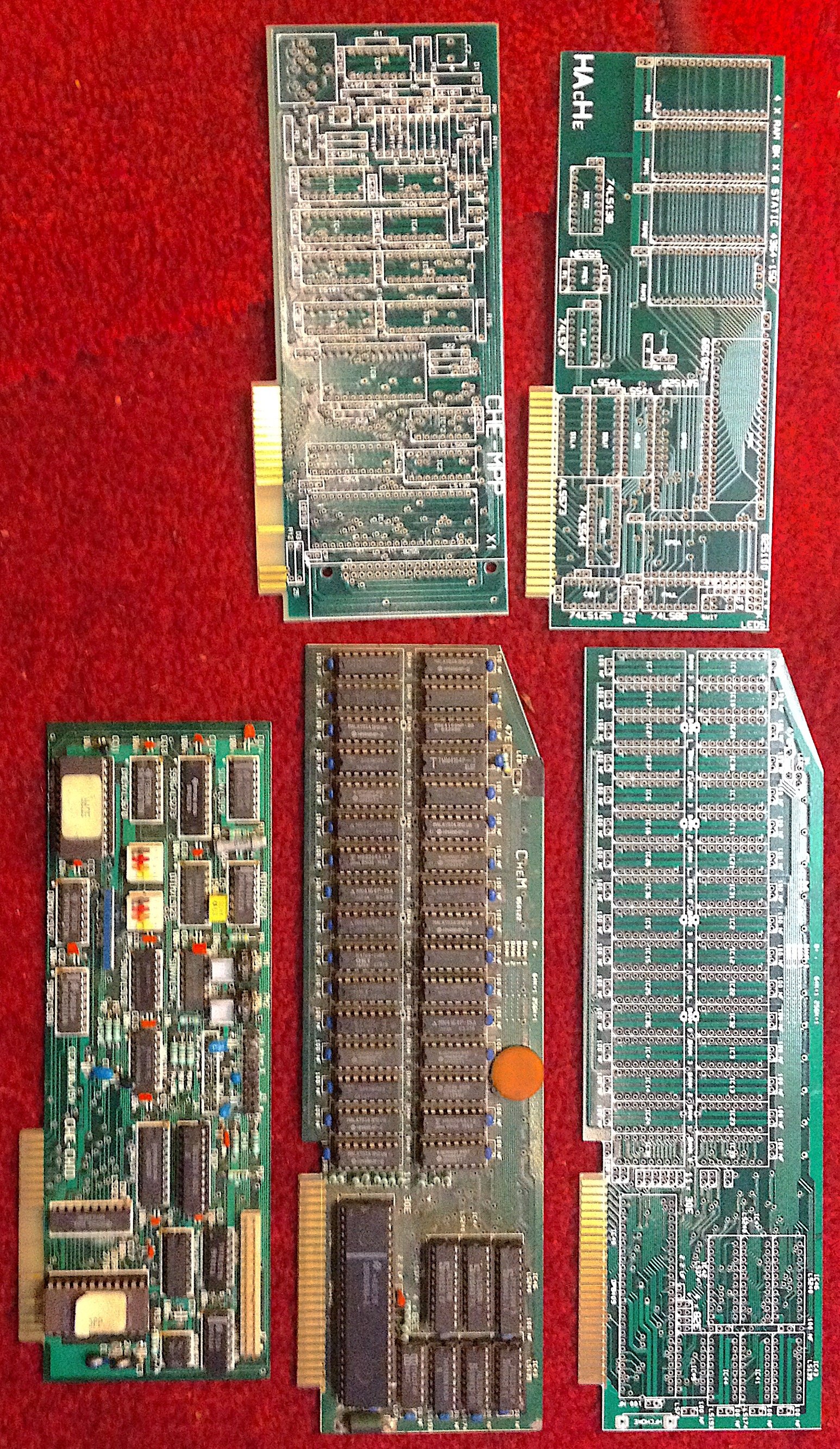

In het Apple museum in Westerbork staat wel een CHE computer. Even in mijn eigen archief gezocht, interface kaarten van CHE gevonden en een paar lege printplaten.

Foto hiervan gaat mee.


Share this post


Link to post
Share on other sites

Wat mankeert aan de video, heb net een Apple IIe van een nieuwe video ROM voorzien die is nu weer perfect.

Heb nog talloze Apple II onderdelen misschien ook de benodigde onderdelen voor jouw machine?

Heb je ervaring met repareren van Apple's?

Share this post


Link to post
Share on other sites
53 minuten geleden, Klaas zei:

Wat mankeert aan de video, heb net een Apple IIe van een nieuwe video ROM voorzien die is nu weer perfect.

Heb nog talloze Apple II onderdelen misschien ook de benodigde onderdelen voor jouw machine?

Heb je ervaring met repareren van Apple's?

Ik heb er zelf heel weinig ervaring mee helaas. Er zat oorspronkelijk een RF modulator in, die heb ik er uitgehaald want die hing vast met tie wraps en slecht soldeerwerk. De composite output geeft raar beeld, niet leesbaar, als ik het me goed herinner. Of 'lopend' beeld. Ik zou hem weer eens moeten aansluiten eigenlijk, dan kan ik het precies laten zien. Ik dacht dat ik er ook een diskdrive voor had, maar die heb ik ook nog niet aan de praat gekregen, hij heeft een tijdje ongebruikt gestaan dus de details zijn me ontschoten. Het lijkt me heel tof om hem weer helemaal werkend te krijgen!

Share this post


Link to post
Share on other sites

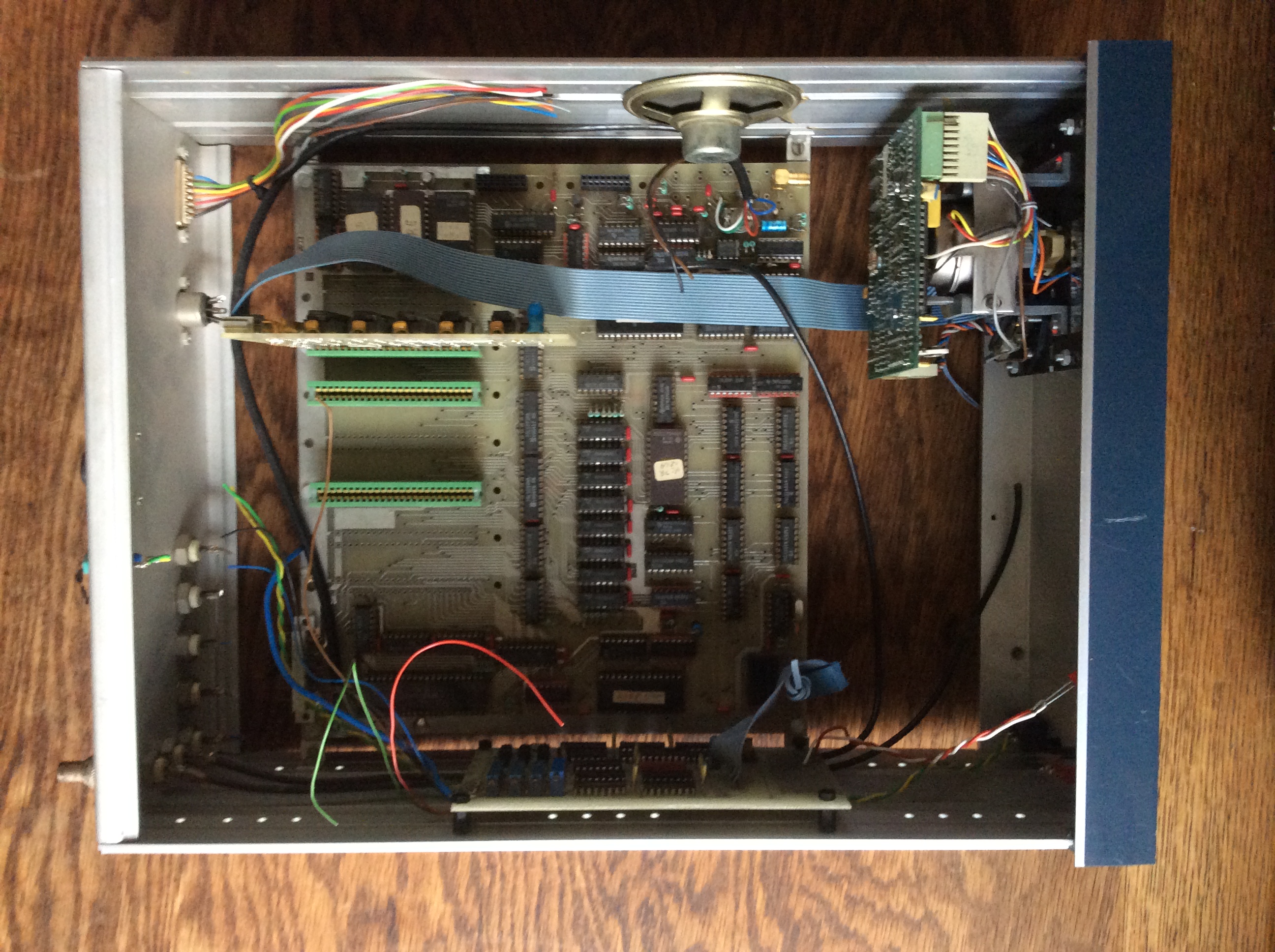

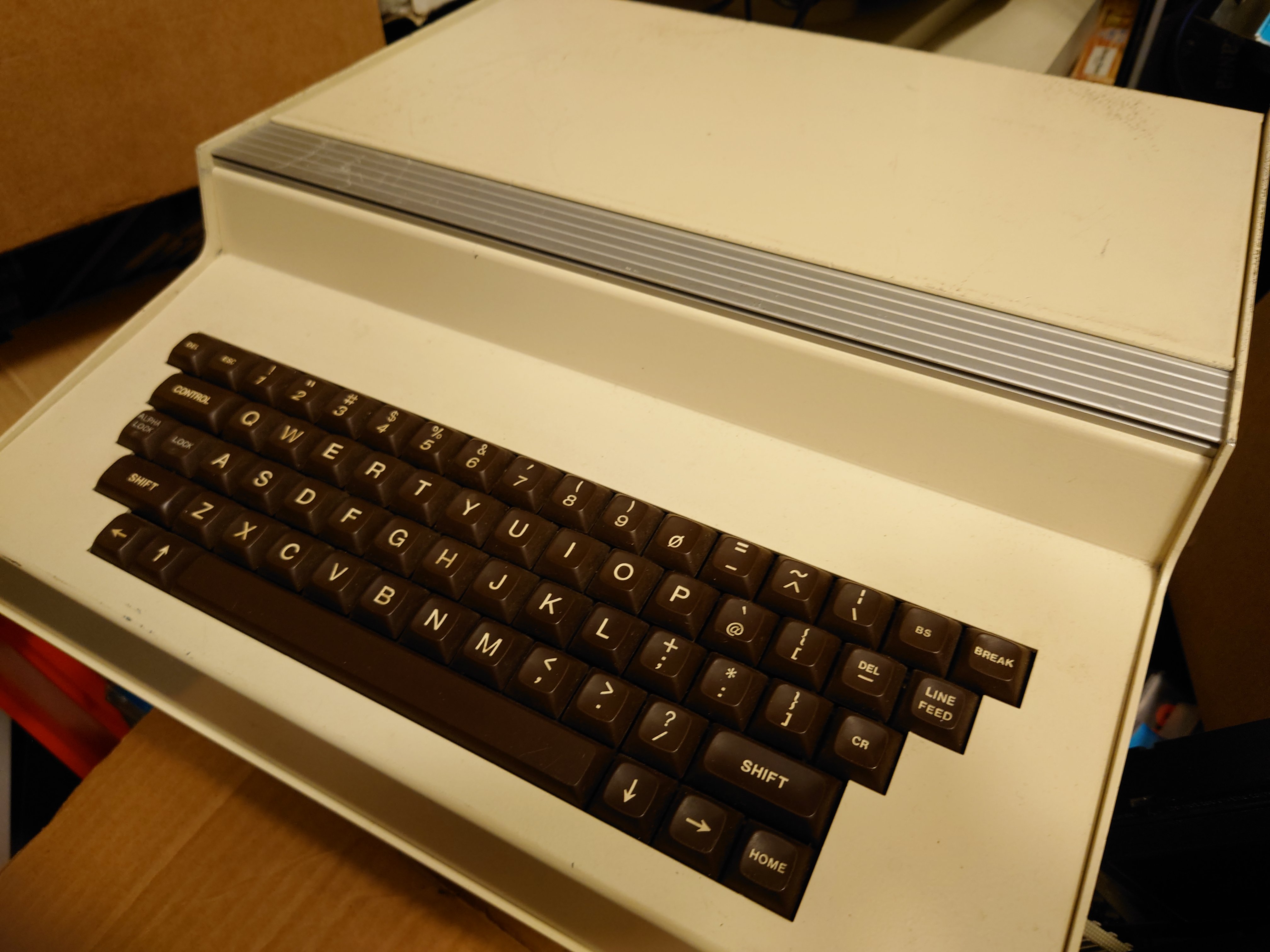

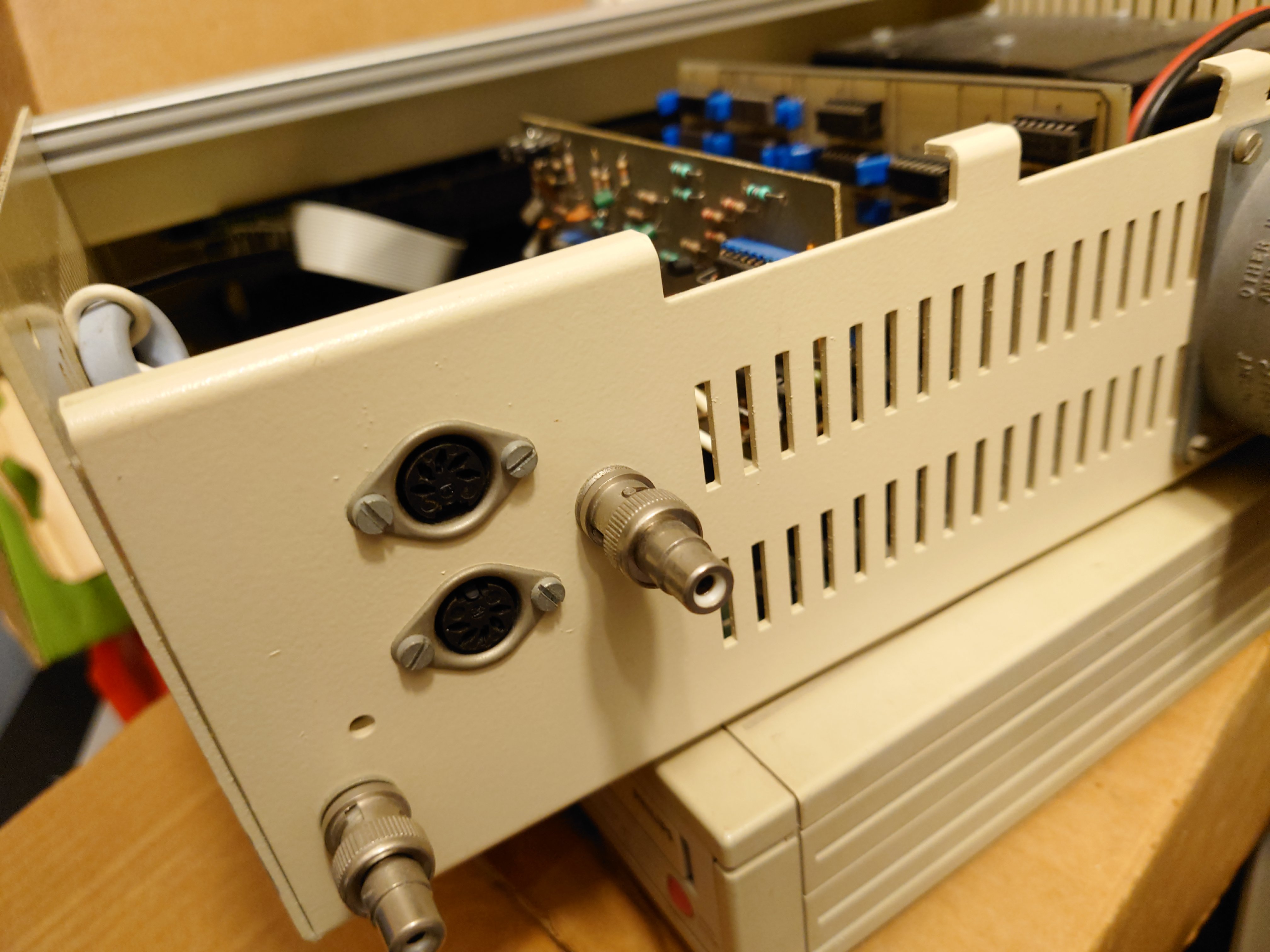

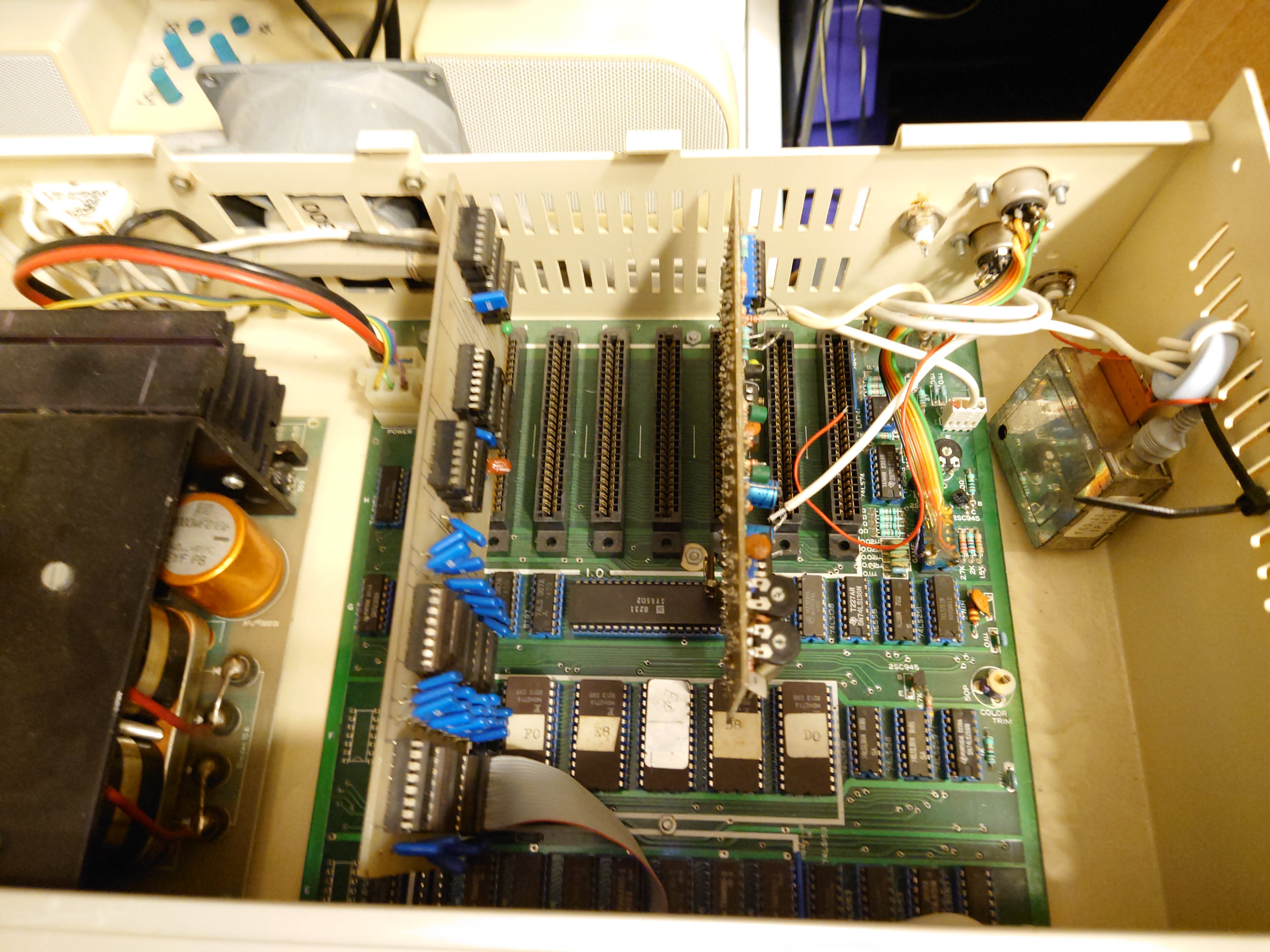

Ik heb even snel een paar foto's gemaakt van het apparaat zelf. Ik zie dat de modulator er nog steeds in zit, dus blijkbaar toch niet helemaal verwijderd ;)





















Hij is niet 'vergeeld', de whitebalance is misschien een beetje aan de warme kant geweest, maar hij heeft wel een beige kleurtje, zeker niet wit, maar dat hoort dus zo. Hij is van gespoten aluminium en niet van plastic.

Share this post


Link to post
Share on other sites
Zojuist, Klaas zei:

Jammer dat je te ver af woont, en per mail kan ik die computer ook niet repareren.

Er zijn op internet genoeg site's met instructies hoe een Apple II te repareren.

Informatie over clones : http://www.applelogic.org/TheCLONES.html

Groeten,

Klaas

http://www.vintage-apple.eu



Zie mijn nieuwe post voor foto's ;)

Share this post


Link to post
Share on other sites

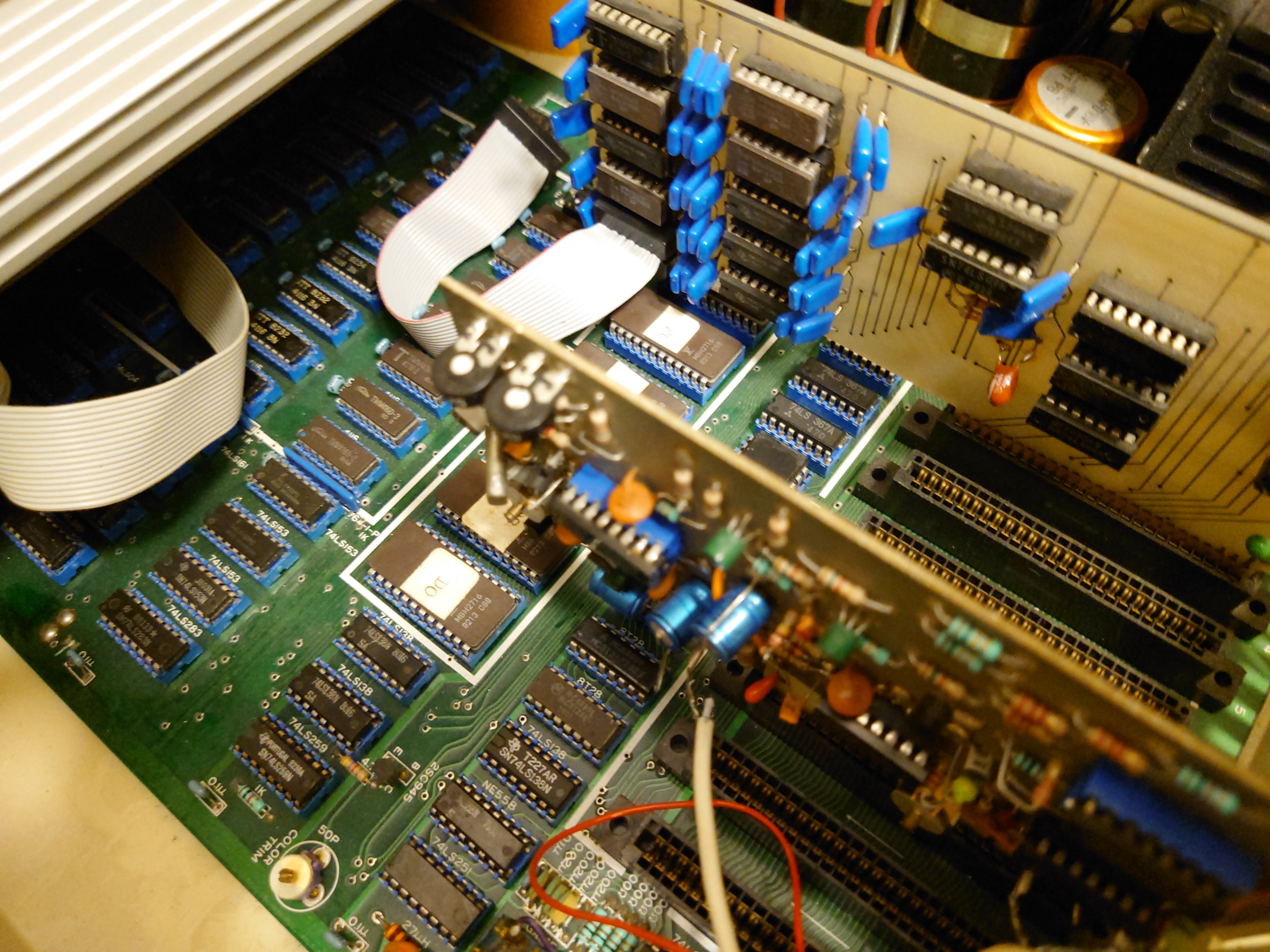

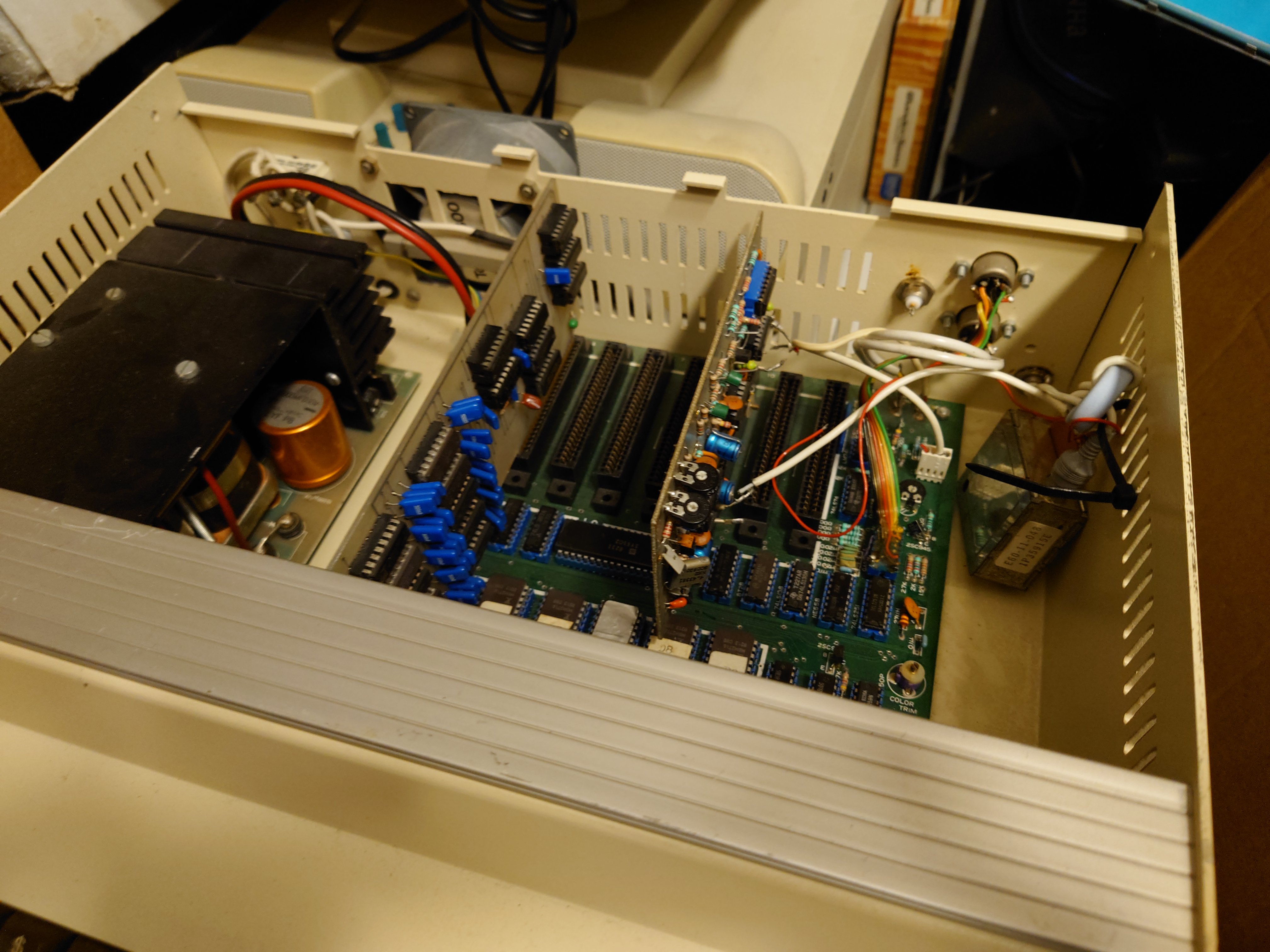

Heb de foto's bekeken, is een exacte kopie van een originele Apple moederbord. De kaart in slot 3 is een zelfbouw 80 karakter kaart.

De kaart in slot 0 is ook een zelfbouw 16 K RAM kaart kennelijk is het kabeltje naar de laatste RAM chip niet aangesloten.

Het is blijkbaar een heel vroege zelfbouw clone, past eigenlijk goed in het Applemuseum.

Share this post


Link to post
Share on other sites
32 minuten geleden, Klaas zei:

Heb de foto's bekeken, is een exacte kopie van een originele Apple moederbord. De kaart in slot 3 is een zelfbouw 80 karakter kaart.

De kaart in slot 0 is ook een zelfbouw 16 K RAM kaart kennelijk is het kabeltje naar de laatste RAM chip niet aangesloten.

Het is blijkbaar een heel vroege zelfbouw clone, past eigenlijk goed in het Applemuseum.

Dat losse kabeltje hoort waarschijnlijk in een van de RAM sockets dan. Ik zal eens kijken of ik hem straks kan aansluiten, dan kunnen we eens zien wat 'ie doet. Als ik hem werkend krijg kan ik hem meenemen naar de Retro Gamedag in Schagen (er vanuitgaande dat die door kan gaan in november)



Mogelijk is het gewoon een originele Apple ][ maar dan met een custom case en custom keyboard (+ bijbehorende rom).

Share this post


Link to post
Share on other sites

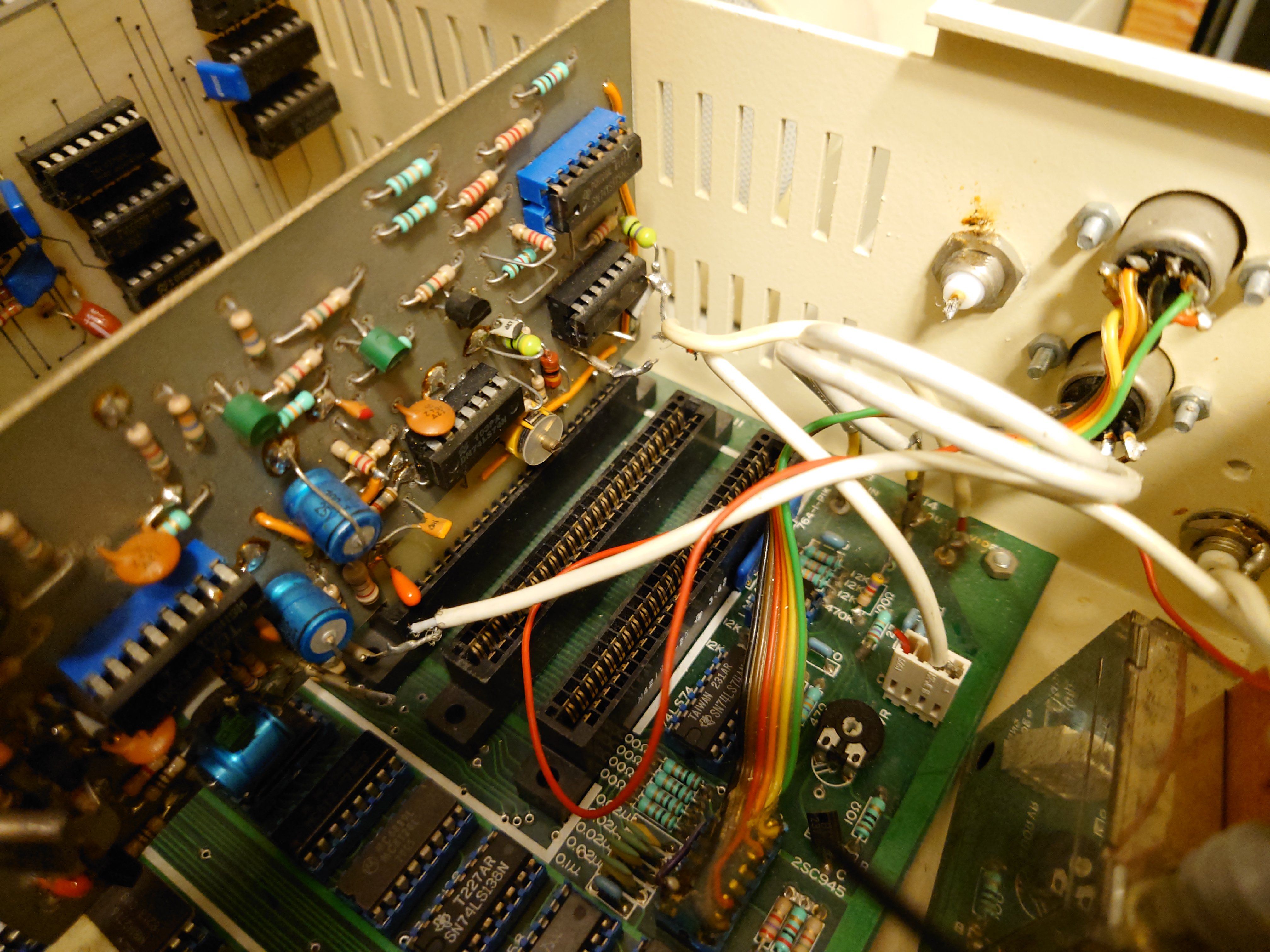

Voor zover ik op de foto's kan zien is alles goed aangesloten. Video gaar van de AUX video pins naar de 80 kolom kaart en vandaar naar de uitgang achter op de kast.

De normale aansluiting achter op het bord is dus niet aangesloten. De 80 kolom kaart schakelt automatisch om van 40 naar 80 kolom wanneer deze wordt ingeschakeld (PR#3)

Bandkabel van de 16 k kaart in het laatste geheugenvoetje steken, monitor aansluiten, en hopelijk zit er ook een luidsprekertje aangesloten die als je de machine aanzet een duidelijk "piep" laat horen. Het meest volledige boek over de Apple II stuur ik als bijlage mee.

W. Gayler - The Apple II Circuit Description.pdf

Share this post


Link to post
Share on other sites
34 minuten geleden, Klaas zei:

Voor zover ik op de foto's kan zien is alles goed aangesloten. Video gaar van de AUX video pins naar de 80 kolom kaart en vandaar naar de uitgang achter op de kast.

De normale aansluiting achter op het bord is dus niet aangesloten. De 80 kolom kaart schakelt automatisch om van 40 naar 80 kolom wanneer deze wordt ingeschakeld (PR#3)

Bandkabel van de 16 k kaart in het laatste geheugenvoetje steken, monitor aansluiten, en hopelijk zit er ook een luidsprekertje aangesloten die als je de machine aanzet een duidelijk "piep" laat horen. Het meest volledige boek over de Apple II stuur ik als bijlage mee.



Dank je, ik zal nog even wat duidelijker foto's maken, er liggen een hoop kabeltjes los namelijk.

Share this post


Link to post
Share on other sites

Leuk dat jullie de oude barrels weer optuigen !

Heb ook er ook nog eentje op zolder liggen in delen , leuk projectje om weer eens aan de praat te slingeren.



Share this post


Link to post
Share on other sites

Heb hier nog een che1 liggen met veel documentatie, 2 floppy drives + kaart, vele floppies en tou-she bord.

Heb destijds het toetsenbord project binnen de club getrokken.

Wie interesse heeft mag zich melden.





Share this post


Link to post
Share on other sites
3 uren geleden, henk kiela zei:

Heb hier nog een che1 liggen met veel documentatie, 2 floppy drives + kaart, vele floppies en tou-she bord.

Heb destijds het toetsenbord project binnen de club getrokken.

Wie interesse heeft mag zich melden.





Daar heb ik zeker interesse in! Laat maar weten hoe en wat (mag ook via een privébericht)

Helaas gaat dit jaar door Corona de Retro Gamedag niet door, maar hoe tof zou het zijn als deze CHE-1 daar volgend jaar kan draaien.

Share this post


Link to post
Share on other sites
11 uren geleden, henk kiela zei:

Heb hier nog een che1 liggen met veel documentatie, 2 floppy drives + kaart, vele floppies en tou-she bord.

Heb destijds het toetsenbord project binnen de club getrokken.

Wie interesse heeft mag zich melden.





De naam Henk Kiela komt mij ook bekend voor. Maar je doet de CHE toch niet van de hand? Dat is echt computer retro... ;)

Share this post


Link to post
Share on other sites

Ik wil ontspullen. En er zijn vast mensen die hier heel blij van worden.

Er zijn zoveel interesses en hobbies dat ik hier zelf niet op korte termijn aan toe kom.

Share this post


Link to post
Share on other sites

Misschien een goed idee om eens het Apple Museum Nederland in Westerbork te bezoeken, daar is namelijk naast alle werkende Apple's ook een Che  werkend te bewonderen.

Share this post


Link to post
Share on other sites
